Conexionado con el Frontal IQ8Control (Ref.7868xx)

+ -

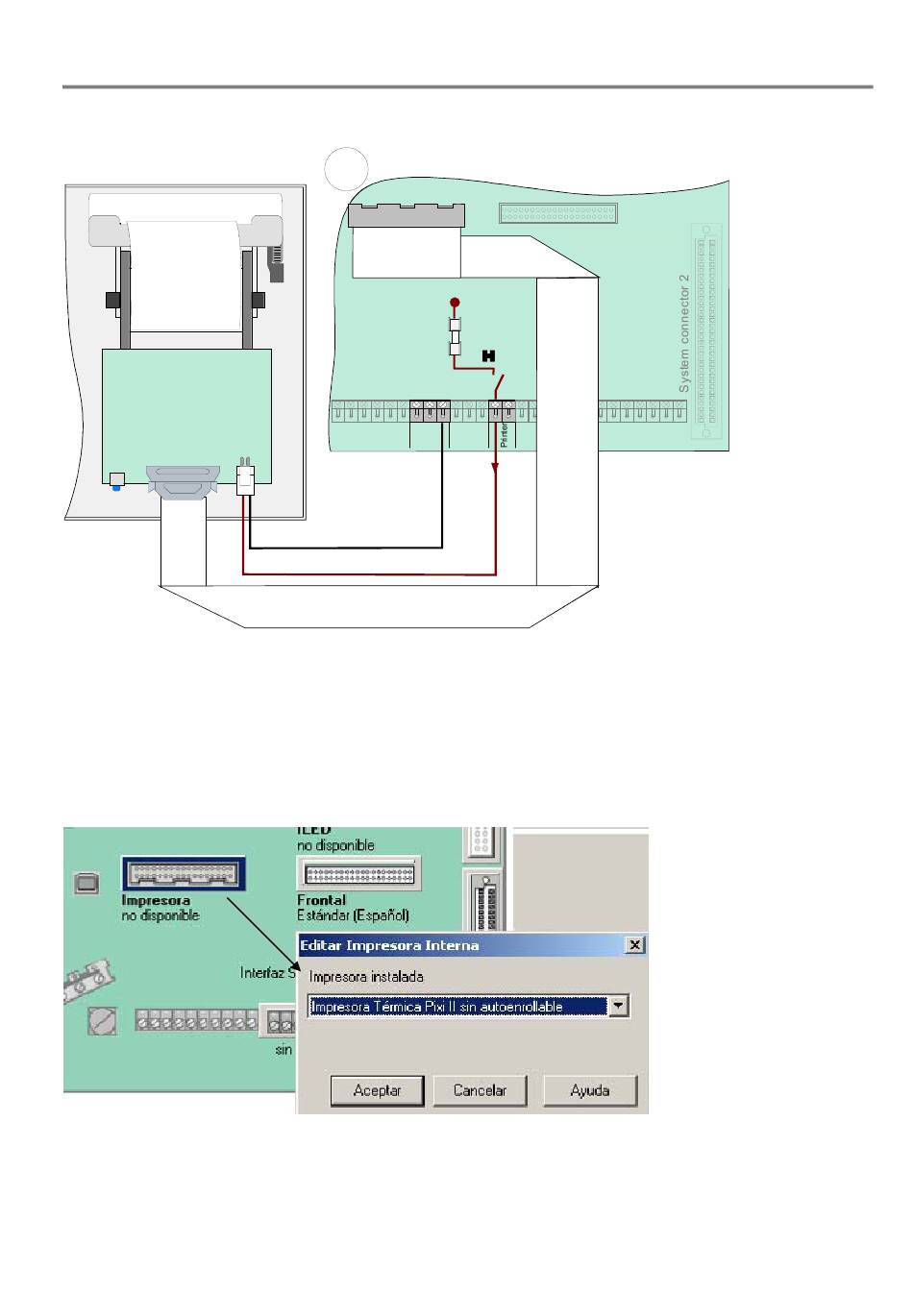

Fig. 116: Cableado de impresora
1
)
Cable plano de 50 cm (Ref.750756) /
cable plano de 120 cm (Ref.750757)
Programación desde Tools 8000
La impresora debe programarse desde Tools 8000 como tipo >Impresora térmica Pixi II sin autoenrollable<
en la central.
Fig. 117: Configuración
Doc. 798951.10.E0 / 08.09
4
X23 Printer
+UBext.
F4
+UBext T2A
GND
GND
12V Aux. rearmable
switched +12 V ext.
Cable de banda plana
Ribbon cable
1)
Panel de control de Incendios IQ8Control C/M
Basic module
Placa Base
BR7
Printer
139
