Ejemplo: Configuración de la Central IQ8Control M
MM 2
C
MM 1
MM 1
Fig. 8: Configuración del panel IQ8Control M
No se deben instalar Placa de Relés EN54 ni Placas de Expansión serie 01 (Ref. No. 772418, 772419,
772420, 772421) en Centrales IQ8Control C/M.
Doc. 798951.10.E0 / 08.09
MM 5
MM 4
MM 3
D
MM 4
MM 3
MM 2
D
D
MM 5
MM 6
MM 7
Panel de control de Incendios IQ8Control C/M

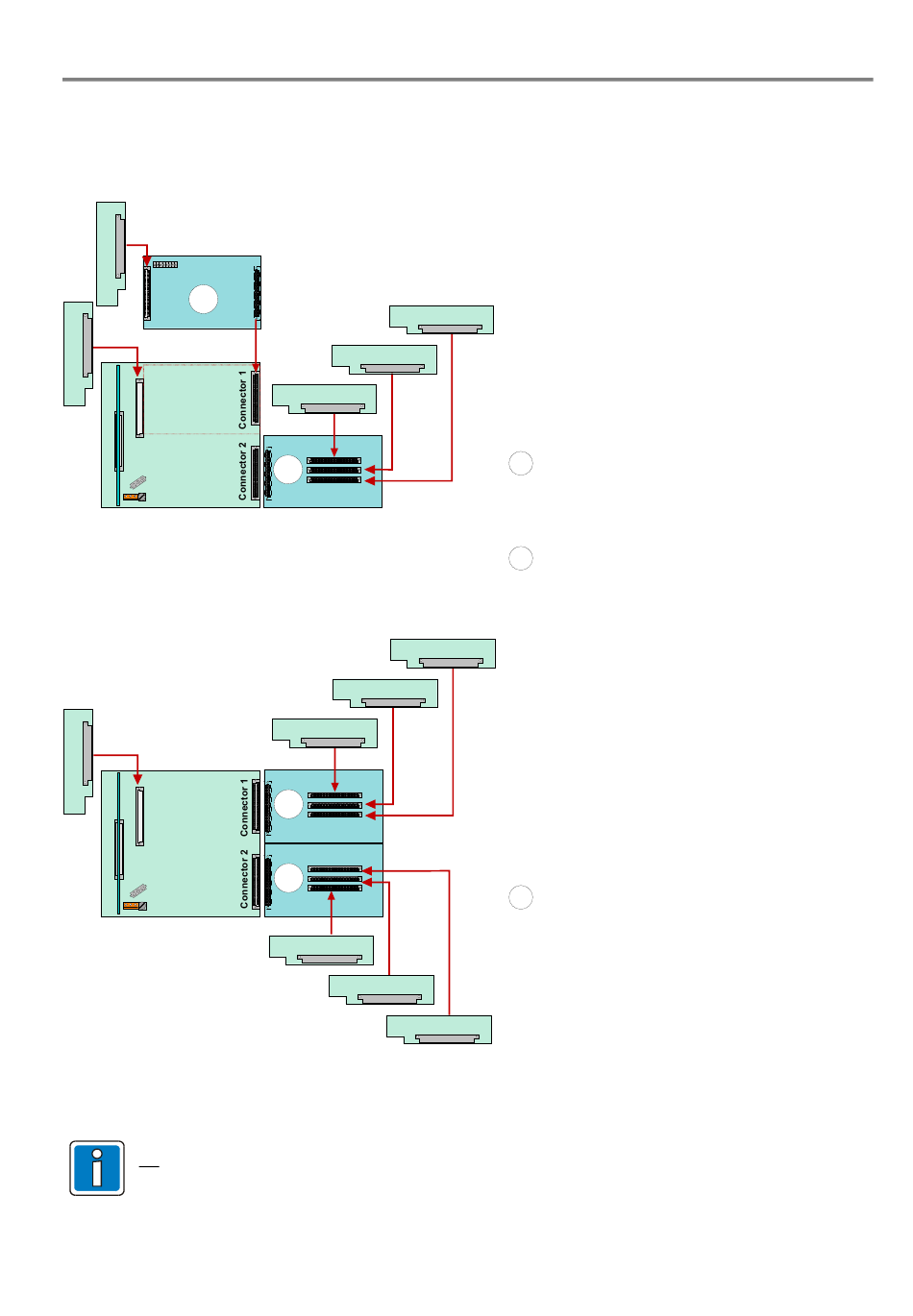

Ejemplo 3:
Placa de Expansión con una ranura (Ref.
No.772478) en el conector 1 y una Placa
Expansora (Ref No.772478 ) en el conector
2 de placa base.
5 Ranuras Disponibles
Aplicación:
Con esta configuración, es posible disponer
de una central en red con 4 lazos analógicos
(hasta 508 dispositivos de lazo).
C Placa de Expansión con una ranura
adicional para micromódulos (Ref.
No.772478)
D Placa de Expansión con tres ranuras para
micromódulos adicionales (Ref. No.772476)
Ejemplo 4:
2 Placas de Expansión (Ref No.772478 ) en
conectores 1 y 2 de placa base.
7 Ranuras Disponibles
Aplicación:
Con esta configuración es posible disponer
de una central en red con 6 lazos analógicos
(hasta 762 dispositivos de lazo).
D Placa de Expansión con tres ranuras para
micromódulos adicionales (Ref. No.772476
