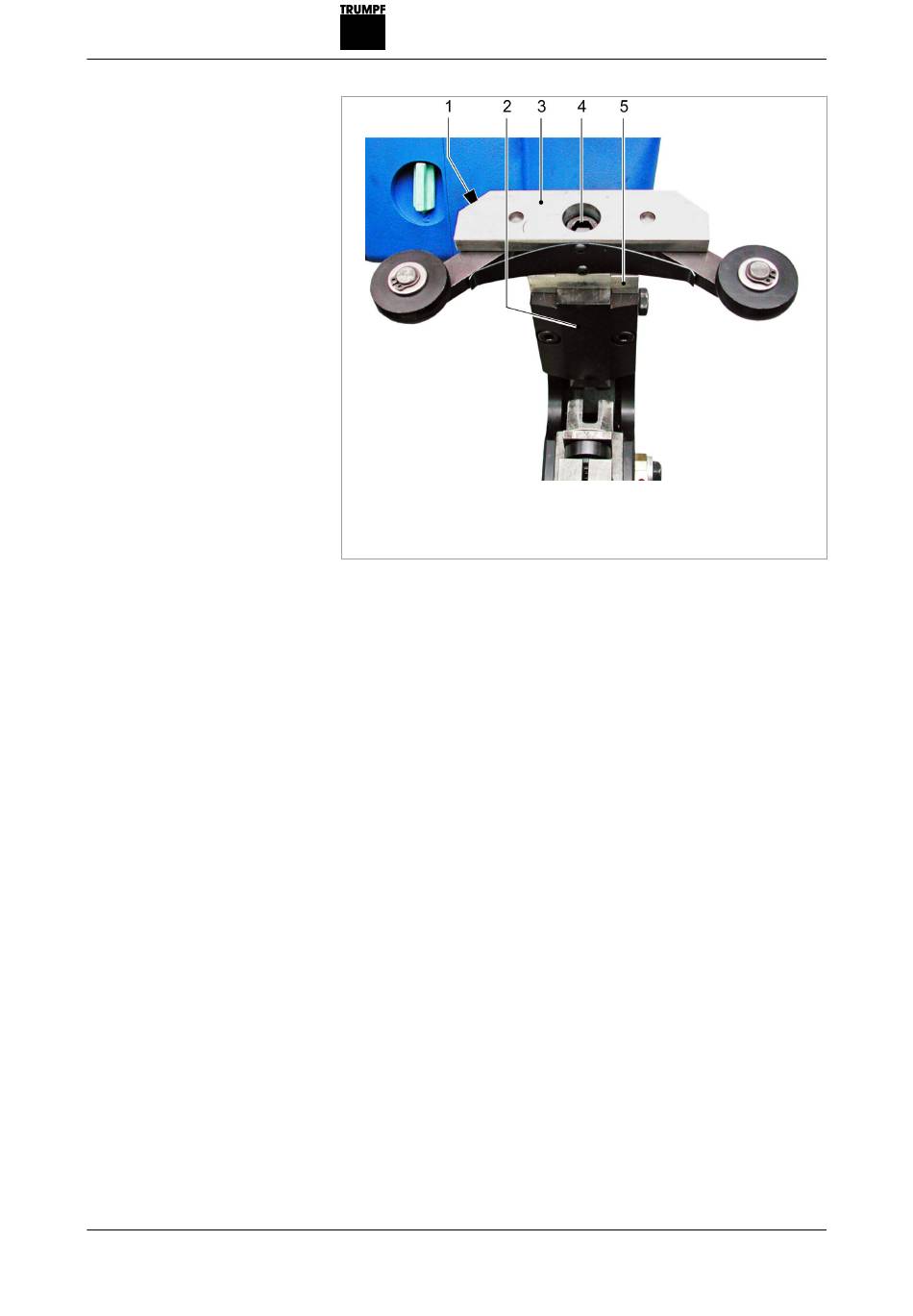

Montar el portarrodillo
E1026es03
1
Tornillo de ajuste (2x)
2
Separador
3
Portarrodillo
1. Afloje los dos tornillos del separador (2) con el destornillador
suministrado y retírelos.
2. Atornille el separador especial para el mecanizado de tubos
(n° de pedido 0023242).
3. Coloque la pieza intermedia (5) y el portarrodillo (3) uno
sobre el otro y fíjelos a la máquina mediante el tornillo (4).
4. Ajuste mediante el husillo el espesor de material a la chapa
lisa.
5. Coloque la máquina sobre el tubo.
6. Ajuste las posiciones de ambos tubos al radio del tubo
mediante el tornillo de ajuste (1).
Útiles especiales para el mecanizado de
tubos
El siguiente útil especial (n.º de pedido 0027798) se puede utili-
zar para el achaflanado de tubos con un diámetro interior de
30-120 mm. El espesor máximo de los tubos debe ser de
11 mm.
4
Tornillo (M12)
5
Pieza intermedia
Fig. 54706
Trabajos de ajuste
21
