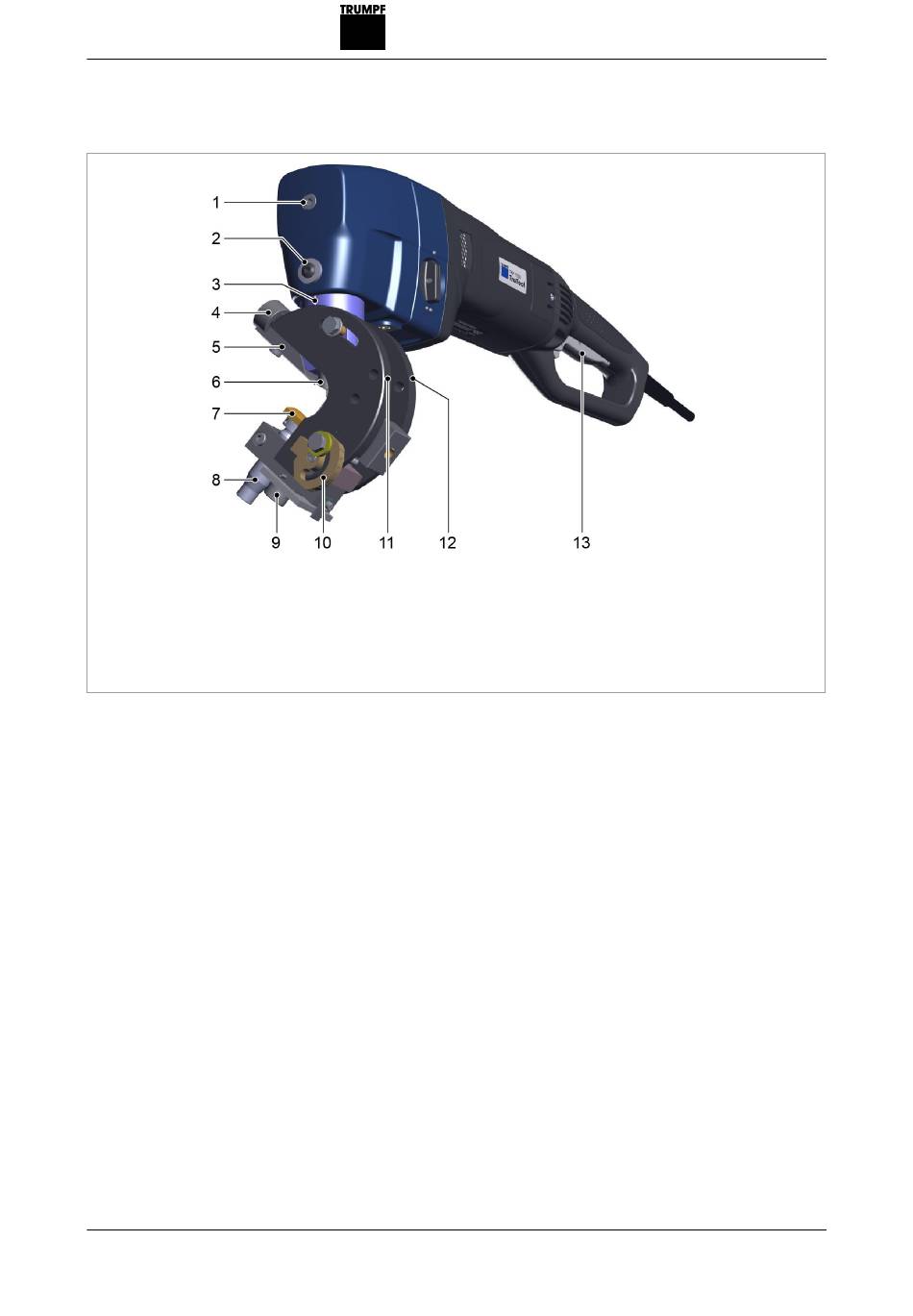

1
Eje rotativo excéntrico
2
Tornillo de sujeción (tornillo de
fijación para cuerpo soporte)
3
Cuerpo soporte
4
Rodillo de apoyo
5
Separador
Achaflanadoras TruTool TKF 1500 (3A1), (3B1)
E1026es03
2.
Descripción
6
Cuchilla de mortajar
7
Placa de apoyo
8
Husillo (para los ajustes de
espesor de material)
9
Tornillo cilíndrico
2.1

Uso apropiado

La achaflanadora TRUMPF TruTool TKF 1500 (3A1), (3B1) es
una máquina portátil accionada eléctricamente para las siguien-
tes aplicaciones:
Preparación de todos los cordones de soldadura en forma
de K, V, X e Y, que suelen ser habituales al realizar soldadu-
ras por fusión eléctricas y con gas, con distintos ángulos y
longitudes de achaflanado ajustables de forma continuada.
Formación de bordes soldados uniformes, exentos de óxido
y no tratados en acero y aluminio.
Mecanizado de acero al cromo y materiales de alta resisten-
cia similares (recomendación: modelo de máquina de 2 velo-
cidades).
Achaflanado de bordes rectos y en forma de curva, siempre
y cuando el radio mínimo sea 55 mm.
10 Corredera a manivela
11 Cara lateral derecha
12 Cara lateral izquierda
13 Botón de encendido y apagado
Descripción
Fig. 84792
5
