32
Mantenimiento
1
Perno cónico
2
Cuchilla de mortajar
3
Pieza portadora
1. Afloje el perno cónico (1)
2. Gire la pieza portadora (3) unos 45°.
3. Extraiga la pieza portadora hacia abajo.
4. Extraiga la cuchilla de mortajar (2).
5. Engrase ligeramente tanto el cuadrado de la cuchilla de mor-
tajar como el taladro de la pieza portadora con grasa lubri-
cante "S1" (número de pedido 0121486).
6. Comprobar la profundidad de penetración del punzón con el
calibrador de ajuste (número de pedido 1411767).
5.3
Sustitución del casquillo deslizante
Si la holgura entre casquillo deslizante y cuchilla de mortajar es
>0.3 mm, se ha de sustituir el casquillo deslizante.
4
Lubrique la boquilla de lubrica-
ción con una bomba de
engrase
F
Grasa lubricante "S1"

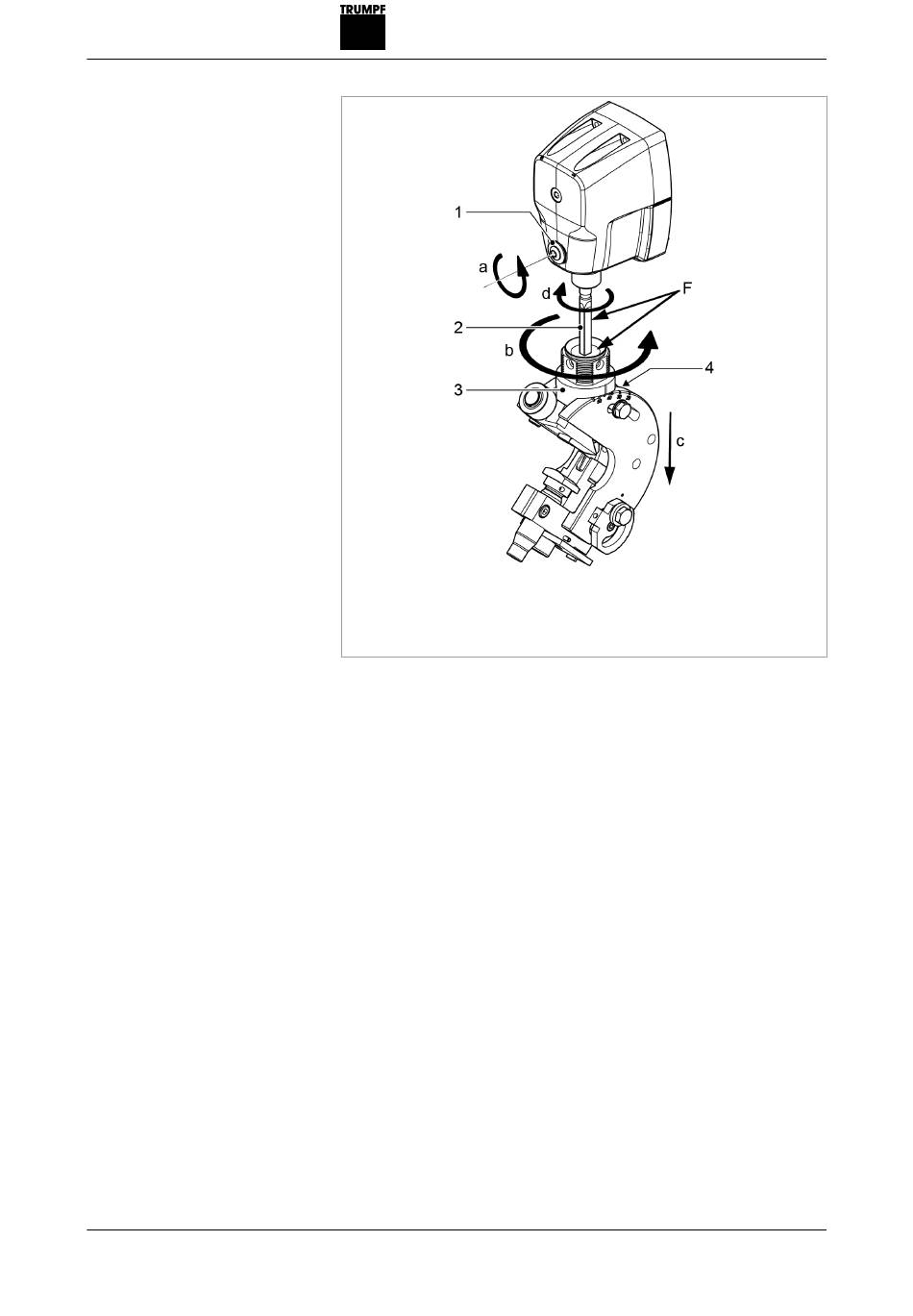

Fig. 85001
E1026es03
