18 Boquilla de lubricación plana
20 Cuerpo soporte
21 Arandela
Casquillo deslizante
1. Afloje el perno cónico.
2. Gire 45° la pieza portadora (20).
3. Tirar de la pieza portadora hacia arriba.
4. Extraiga la cuchilla de mortajar (2).
5. Afloje el tornillo cilíndrico (23), extraiga hacia arriba el cas-
quillo deslizante (22) del cuerpo soporte (20).
6. Introduzca desde arriba en el cuerpo soporte (20) un nuevo
casquillo deslizante (22). Tenga en cuenta la alineación.
7. Apriete el tornillo cilíndrico (23).
8. Volver a montar el cuerpo soporte.
22 Casquillo deslizante
23 Tornillo cilíndrico
28 Contrasoporte
Mantenimiento

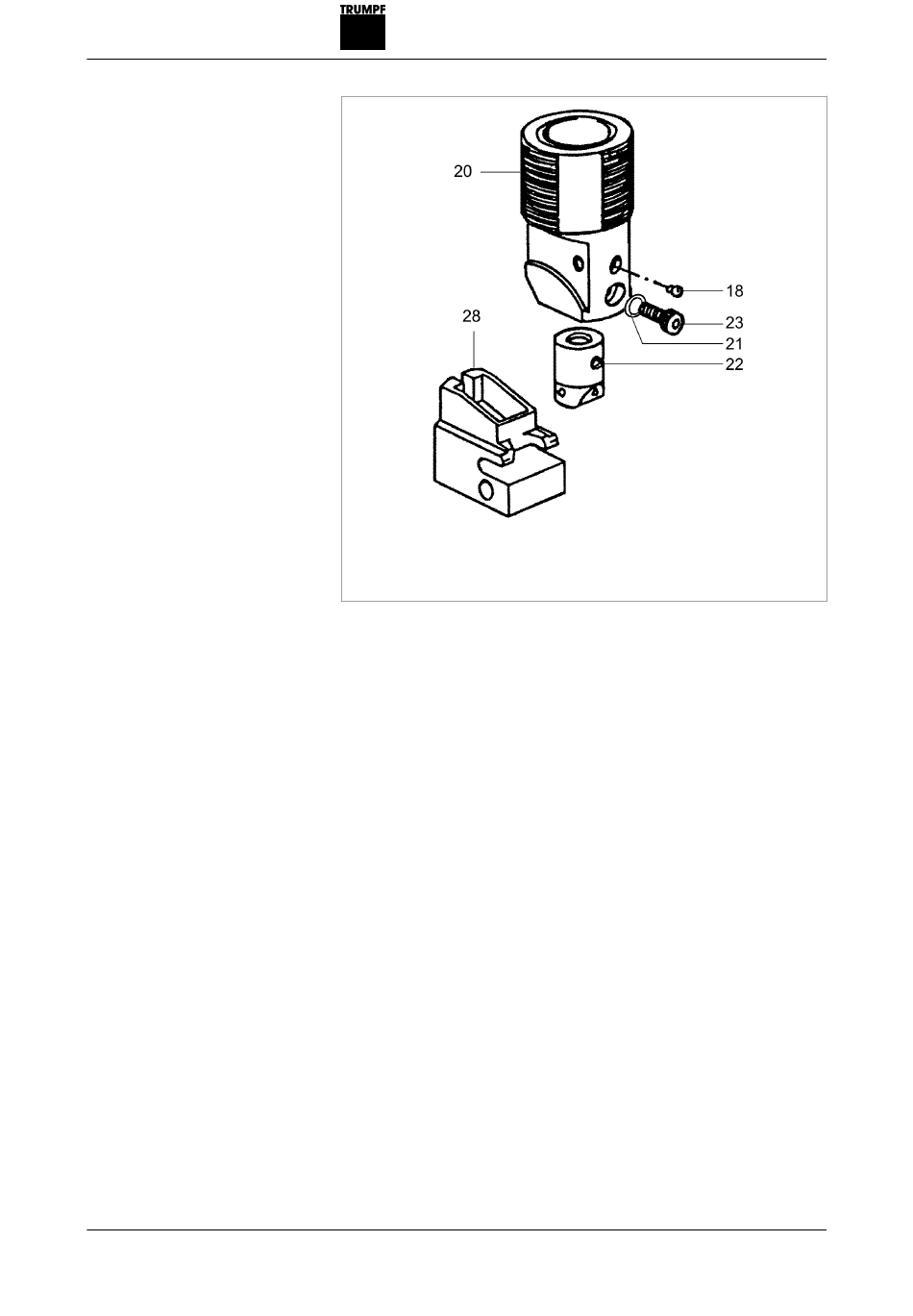

Fig. 9658
