MI 3321 MultiservicerXA
10.2.5
Tiempo de descarga
Al desconectar de la alimentación capacitores de gran tamaño en cuadros de
distribución, a menudo queda una carga residual en los componentes internos de los
mismos. Las partes con una tensión residual mayor de 120 V después de desconectar
la alimentación deben ser descargadas hasta una tensión de 120 V o menos en un
periodo de tiempo de 5 s a partir de la desconexión de la alimentación.

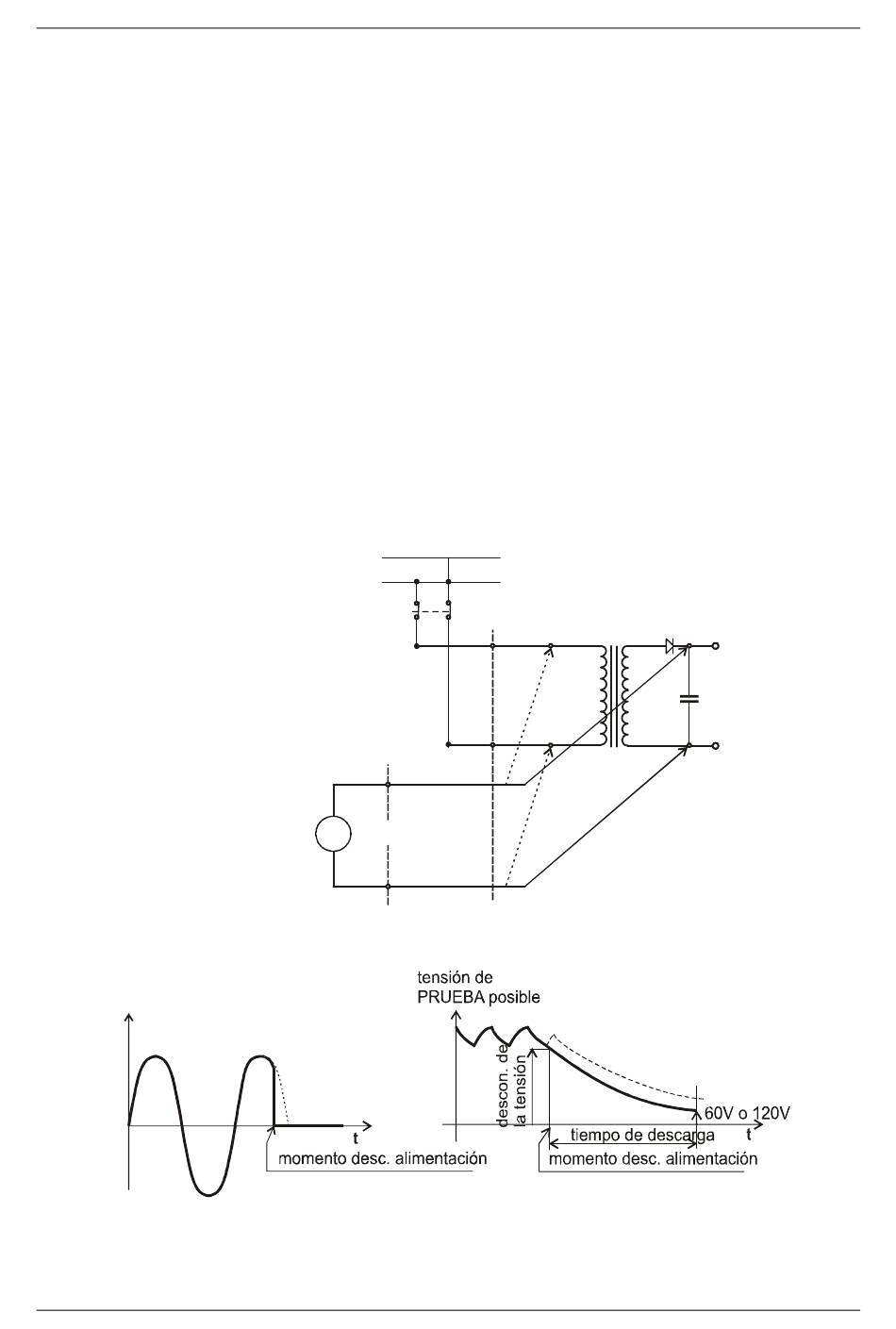

Principio de medición
Se conectan los cables de prueba a los terminales en los que se va a medir la tensión
residual. La máquina está encendida, y la tensión puede ser de tipo a.c. o d.c.
Fase 1: El instrumento monitoriza la tensión y almacena internamente el valor de
tensión pico.
Fase 2: La máquina es desconectada de la alimentación y la tensión en los terminales
de prueba comienza a descender. Una vez que la tensión es menor de 10V, el
instrumento pone en marcha el temporizador.
Fase 3: Una vez que la tensión cae por debajo de un valor de tensión calculado
internamente, el temporizador se detiene. El instrumento vuelve a calcular el tiempo
medido para un valor como si la desconexión se hubiese producido en el valor de
tensión máximo.
MultiServicer
MI
3321
tensión de
línea esperada
Mediciones en el modo de comprobación de aparamenta
L
N
d sconect
e
ar
XA
TP1-L
prueba de
tensión
V
PRUEBA
en reposo
TP1-N
Circuitos de prueba
Tensión medida
EQUIP O BAJO
141
PRUEBA
