METREL MultiservicerXA Manual De Funcionamiento página 154

MI 3321 MultiservicerXA
Procedimiento de medición de baja impedancia de línea
Conecte el adaptador de impedancia al instrumento (véase la figura de más

arriba).
Seleccione la función

Active y configure el tipo de fusible (opcional).

Encienda el adaptador de impedancia (tecla ENCENDIDO/APAGADO, se

ilumina el LED verde).
Conecte el adaptador de impedancia a la instalación comprobada.

Pulse la tecla PRUEBA para iniciar la medición.

Almacene el resultado (opcional).


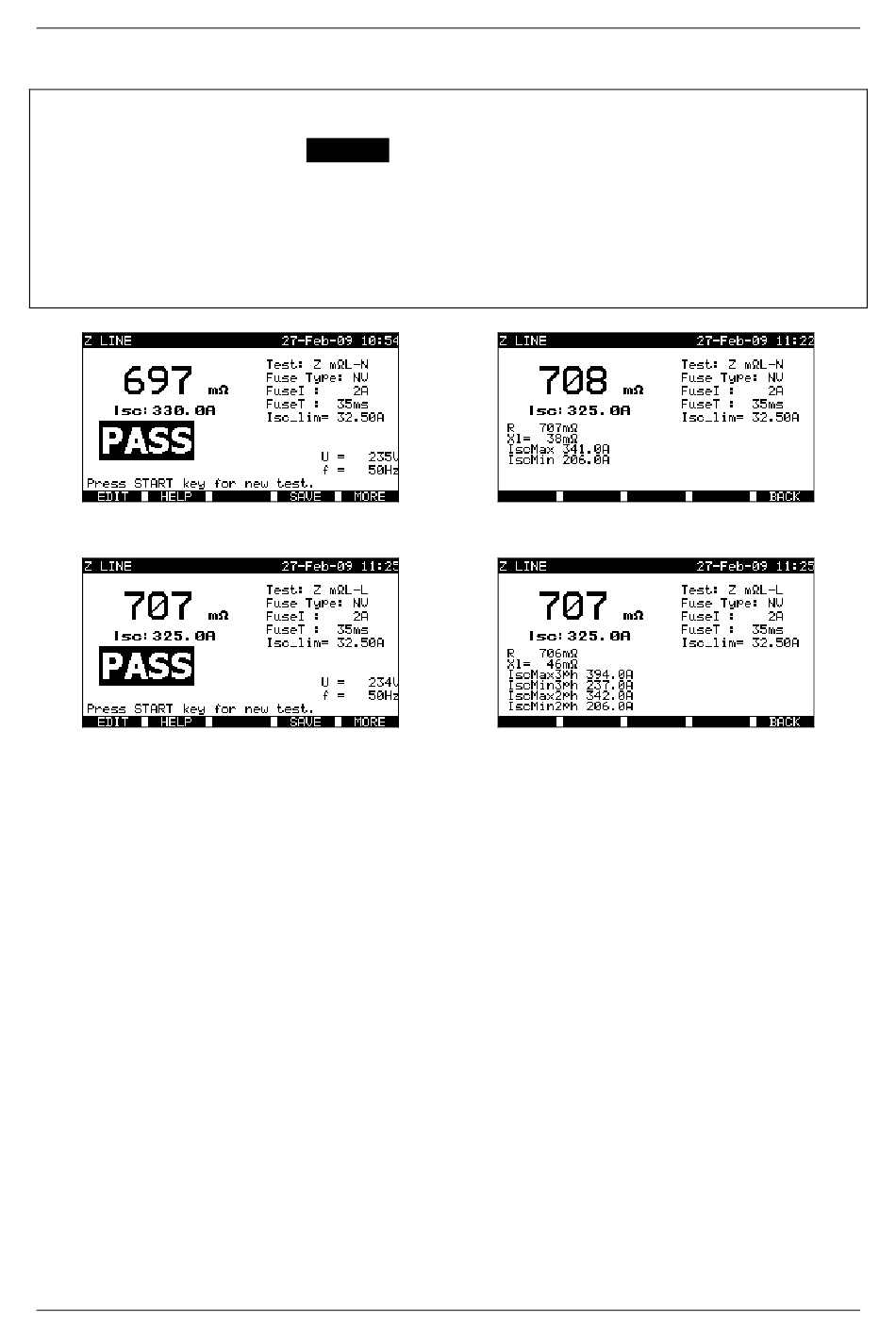

Ejemplos de resultados de la medición de baja impedancia de línea
Resultados mostrados:
Z ............................ Impedancia de línea / bucle,
I .......................... Posible corriente de cortocircuito,
SC
R ............................ Parte resistiva de la impedancia de línea,
Xl ........................... Parte reactiva de la impedancia de línea.
Los siguientes parámetros se muestran en la subpantalla para la medición de la
impedancia de línea monofásica:
IscMaxL-N ............. Posible corriente de cortocircuito máxima.
IscMinL-N .............. Posible corriente de cortocircuito mínima.
IscStd ..................... Posible corriente de cortocircuito estándar.
Cuando se comprueba la impedancia de línea entre fases, en la subpantalla se
muestran los siguientes parámetros:
IscMax3Ph ............. Posible corriente de cortocircuito trifásica máxima.
IscMin3Ph .............. Posible corriente de cortocircuito trifásica mínima.
IscMax2Ph ............. Posible corriente de cortocircuito bifásica máxima.
Modo de funcionamiento de todas las pruebas
.
Z-LÍNEA
Impedancia L - N
Impedancia L - L
