La lista de verificación en el software del Controlador de seguridad Banner muestra una advertencia cuando se agrega
una característica que requiere un controlador de seguridad con firmware distinto a un controlador de seguridad FID 1.

3.4 Conexiones de Entrada y Salida

3.4.1 XS/SC26-2 Dispositivos de entrada de seguridad y no
relacionadas con seguridad
El controlador base tiene 26 terminales de entrada que se pueden utilizar para controlar los dispositivos de seguridad y
no relacionados con seguridad; estos dispositivos pueden incorporar salidas a base de contacto o estado sólido. Algu-
nas de las terminales de entrada pueden configurarse para cualquiera de las fuentes de corriente continua de 24 V CC
para el monitoreo de los contactos o para señalar el estado de una entrada o una salida. La función de cada circuito de
entrada depende del tipo de dispositivo conectado; esta función se establece durante la configuración del controlador.
El controlador base de FID 2 y superiores también es compatible con entradas virtuales no relacionadas con seguridad.
Los módulos de expansión XS8si y XS16si añaden entradas adicionales al sistema del controlador de seguridad.
Póngase en contacto con Banner Engineering para obtener información adicional acerca de la conexión de otros dis-
positivos no descritos en este manual.

3.4.2 Salidas de seguridad de XS/SC26-2

Las salidas de seguridad están diseñadas para controlar los dispositivos de conmutación final (FSD) y los elementos de
control primario de la máquina (MPCE) que son los últimos elementos (en tiempo) para controlar el movimiento peligro-
sos. Estos elementos de control incluyen relés, contactores, válvulas solenoides, controles de motor y otros dispositi-
vos que normalmente incorporan contactos de monitoreo de guía forzada (acoplados mecánicamente) o señales eléc-
tricas necesarias para el monitoreo de dispositivos externos.
El controlador de seguridad tiene dos salidas de seguridad de estado sólido, redundantes y controladas de manera
independiente (terminales SO1a y SO1b, y SO2a y SO2b). El algoritmo de autoverificación del controlador de seguridad
garantiza que se enciendan y se paguen las salidas en el momento correcto, en respuesta a las señales de entrada
asignadas
Cada salida de seguridad de estado sólido y redundante está diseñada para funcionar ya sea en pares o como dos
salidas individuales. Cuando se controlan por pares, las salidas de seguridad son adecuadas para aplicaciones de Cat-
egoría 4; cuando actúan independientemente, son adecuadas para aplicaciones hasta la Categoría 3 cuando se ha em-
pleado la exclusión de falla apropiada (consulte
página 69 y Integridad de los Circuitos de Seguridad y Principios de los Circuitos de Seguridad ISO 13849-1
30). Consulte Salidas de Seguridad
estado sólido y de seguridad, monitoreo de dispositivos externos, circuitos de parada de seguridad de un canal y dos
canales, y la configuración de salidas de seguridad.
Es posible agregar salidas de relé de seguridad y de estado sólido adicionales a los modelos expandibles (XS26-2xx)
del controlador base mediante la incorporación de módulos de expansión de salidas (XS2so, XS4so, XS1ro, y XS2ro).
Se pueden agregar hasta ocho módulos de expansión, en cualquier combinación de módulos de entrada y salida.
Las salidas de seguridad pueden ser controladas por dispositivos de entrada con funcionamiento de restablecimiento
tanto automático como manual.
12

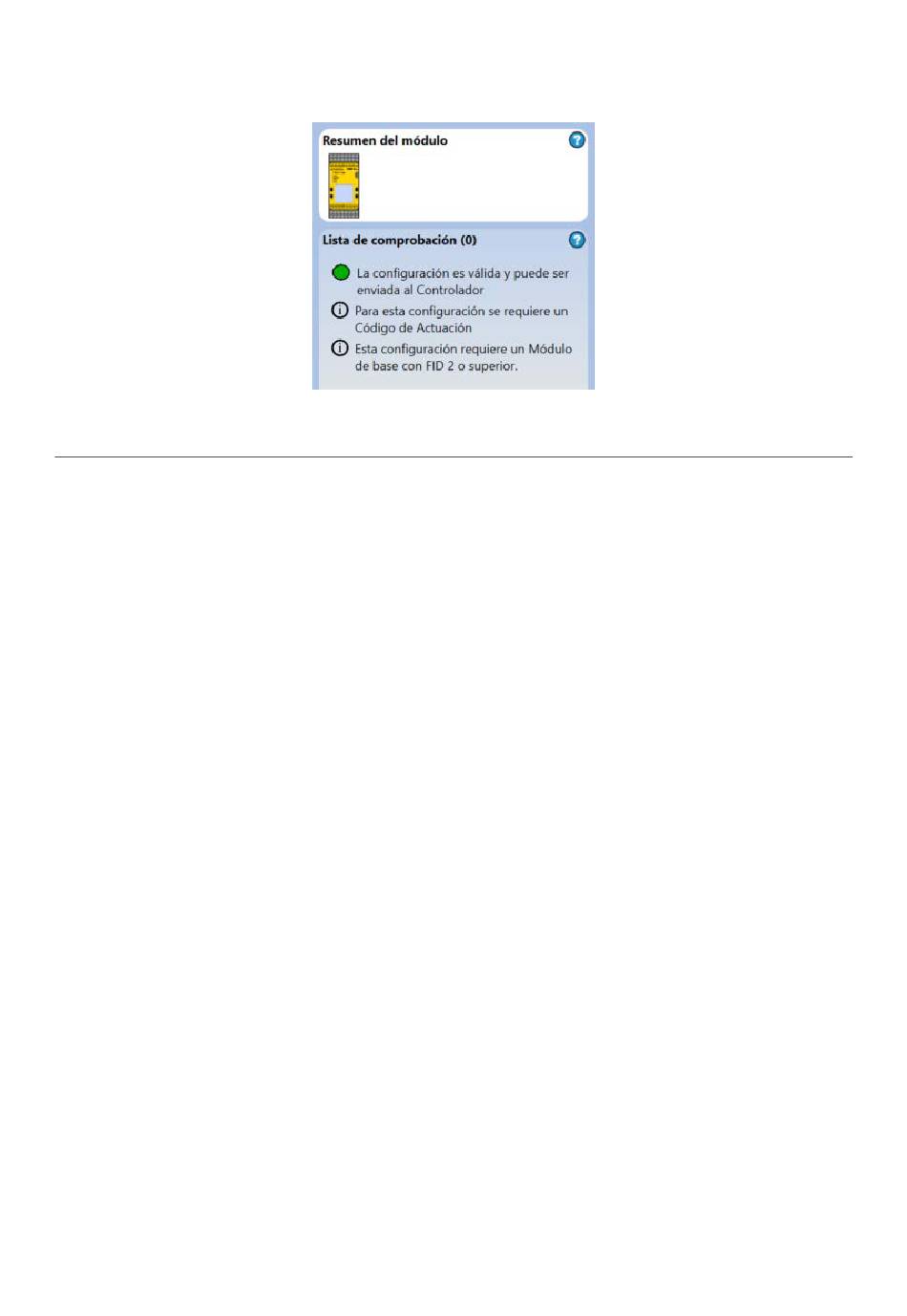

Imagen 2: Ejemplo de advertencia de lista de verificación
Control de un canal en
página 61 para obtener más información sobre conexiones, salidas de relé de
