Controladores de seguridad XS/SC26-2 y SC10-2
10.4 Bloque de Reinicio del Seguro
Nodos predeter-
Nodos adicionales
minados
IN LR
RE
Restablecimiento Manual
Función de Bloqueo
132

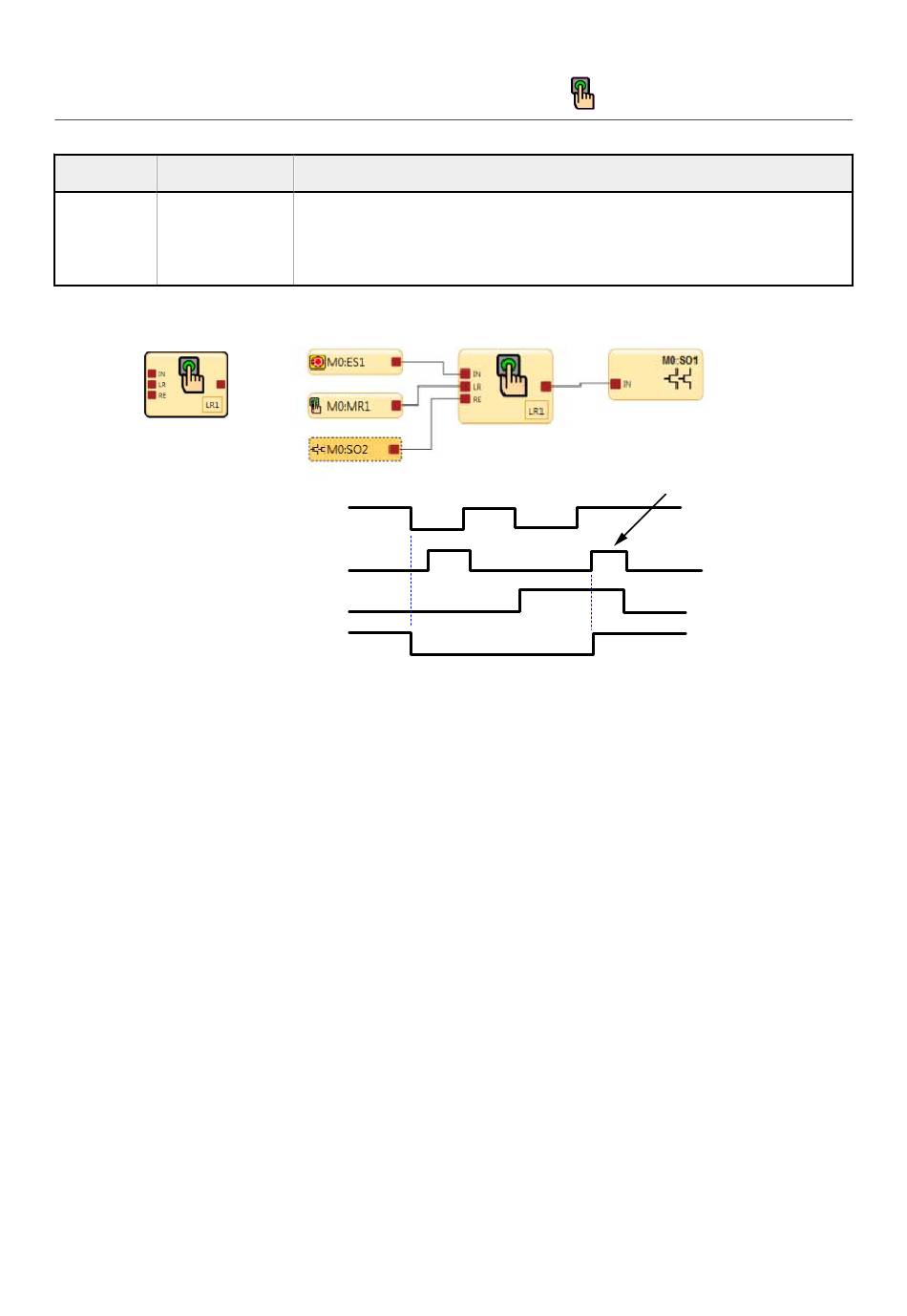

Imagen 113: Diagrama de Tiempo—Bloque de Reinicio del Seguro
Notas
El nodo RE (Reinicio activado) se puede utilizar para activar o desactivar la función de reinicio de blo-
queo temporal. Si los dispositivos de entrada conectados al nodo IN están todos en estado de Ejecu-
ción y la señal de entrada RE es alta, el bloque de función LR puede restablecerse manualmente para
que su salida se active. Vea
RE.
M0:ES1
M0:MR1
M0:SO2
M0:SO1
El bloque LR1 de función de reinicio manual de bloqueo temporal apagará su salida y la salida de
seguridad SO1 cuando el botón de parada de emergencia cambia al estado de parada.
La condición de bloqueo temporal apagado se puede reiniciar cuando el reinicio de activación RE
de LR1 detecta que la señal de referencia de SO2 está en estado de ejecución y se utiliza MR1
para realizar un reinicio.
www.bannerengineering.com
Imagen 113
página 132 con la señal de referencia SO2 conectada al nodo
No Monitoreado
Reinicio de Señal
