Controladores de seguridad XS/SC26-2 y SC10-2
ADVERTENCIA:
• Consideraciones sobre el peligro de la carrera ascendente de la prensa.
• Si existe un peligro durante la carrera ascendente, no utilizar la configuración de carrera as-
cendente manual podría provocar lesiones graves o la muerte.
• En el caso del control de actuador único, la carrera ascendente de la prensa no debe presen-
tar ningún peligro, ya que se silencia la entrada de parada de seguridad silenciable durante la
carrera ascendente.
La otra característica del bloque de función del control de la prensa es el control de lazo cerrado. La activación del
control de lazo cerrado obliga al controlador a verificar que se hayan apagado los dispositivos conectados a las salidas
señaladas cuando se les indicó que se apagaran, antes de que pueda encenderse la siguiente salida. Para obtener in-
formación adicional, consulte
10.7.1 Bloque de función de modo
Se agrega el bloque de función de modo si se selecciona el atributo de modo en las propiedades del control de la pre-
nsa.
La selección del bloque de función de modo permite agregar un interruptor de selección de función. Las tres entradas
del bloque de función de la prensa son Ejecución (Run), Avance por intervalos ascendente (Inch up) y Avance por inter-
valos descendente (Inch down).
Nota: Según las normas para las prensas, el interruptor de selección de modo (o menú) debe tener
estas tres posiciones y una posición de apagado, como mínimo. La posición de apagado no sería un
estado de seguridad de apagado, sino una prensa en una entrada en estado de no funcionamiento
(no se conecta al controlador, pero tendría las tres entradas de modo en el estado apagado). Si las 3
entradas de modo están inactivas/apagadas, entonces el modo de prensado FB permanece apaga-
do (rojo).
Cuando se selecciona el bloque de función de modo en el bloque de función del control de la prensa, el período de
avance por intervalos y el tiempo de avance por intervalos activado se agregan al bloque de función del control de la
prensa. Estos parámetros son valores definidos por el usuario para su sistema con el fin de garantizar que la prensa no
se mueva demasiado rápido cuando se presiona el botón (típicamente usado durante los modos de configuración).
Nota: EN ISO 16092-3:2018 especifica que la velocidad de avance por intervalos no puede ser mayor
de 10 mm/segundo durante el modo de avance por intervalos.
• Un proceso de avance por intervalos es un movimiento intermitente y lento de la guía de deslizamiento hacia
arriba o hacia abajo, normalmente para el mantenimiento o la fijación del troquel
• El período de avance por intervalos es el tiempo de ciclo completo, encendido y apagado, de un movimiento
intermitente de la guía de deslizamiento
• El tiempo de avance por intervalos activado es la porción de encendido del período de avance por intervalos (la
activación del período de salida para impulsar el movimiento de la guía de deslizamiento)
• Al establecer el período y los tiempos, tenga en cuenta los retrasos en la iniciación y la detención del movimien-
to, para garantizar una velocidad adecuada de los intervalos si la entrada GO se mantiene cerrada durante var-
ios períodos de avance por intervalos
ADVERTENCIA:
• Velocidad de la prensa durante el modo de avance por intervalos.
• Una velocidad excesiva de la guía de deslizamiento durante el modo de avance por interva-
los podría provocar lesiones graves o la muerte.
• Se debe tener cuidado en el ajuste del período de avance por intervalos y del tiempo de
avance por intervalos activado para garantizar que la guía de deslizamiento se mueva a una
velocidad segura durante el modo de avance por intervalos.
146
Control de lazo cerrado página 150.

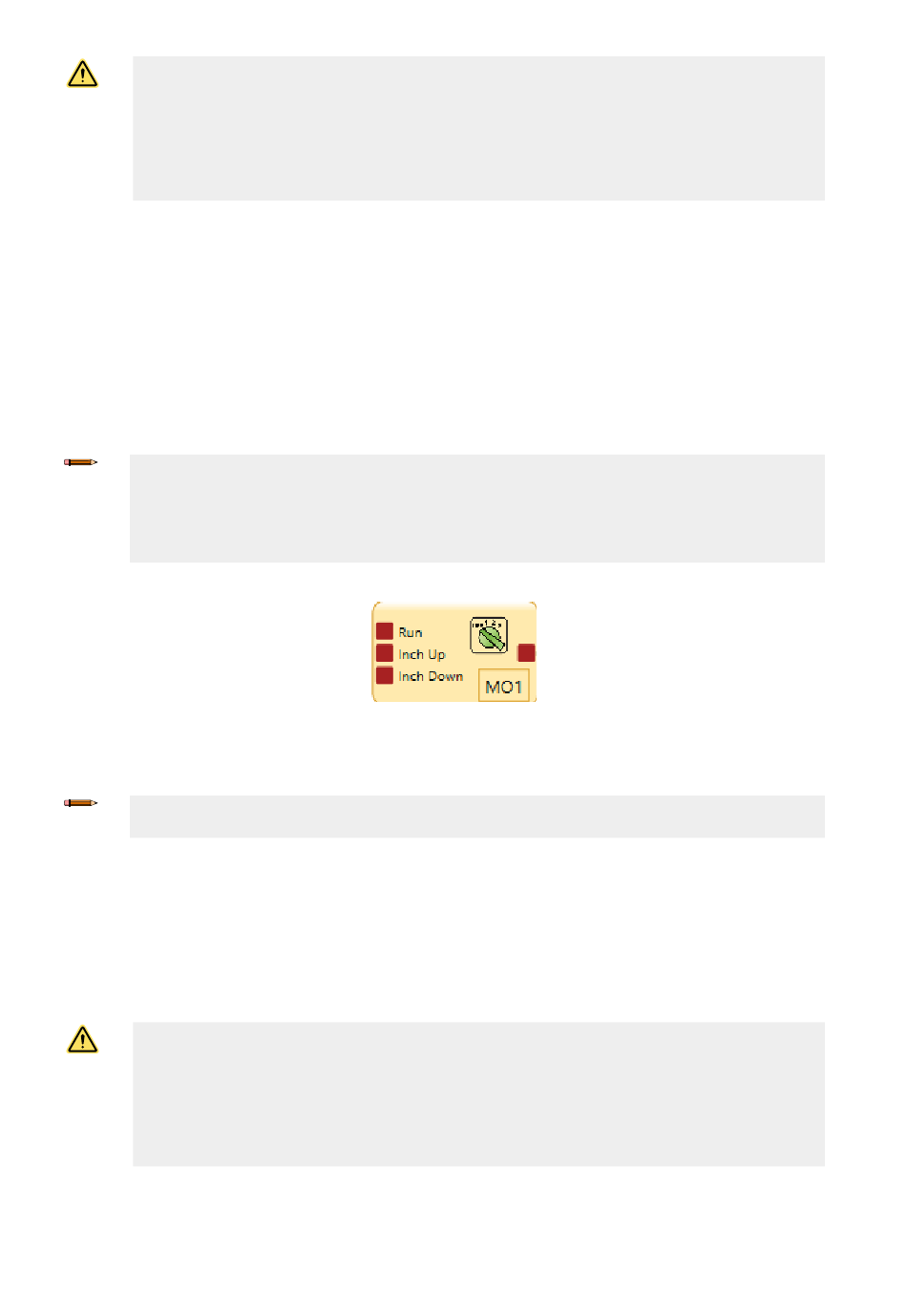

Imagen 132: Entradas del bloque de función del control de la prensa
