2. Descripción del sistema
2.1 Principio de medición
La tira reactiva se deposita sobre una guía, y un motor de avance gradual la desplaza bajo el cabezal de lectura que per-
manece estacionario. El aparato efectúa la medición tanto de la zona de referencia de la guía como de las distintas zonas
de la tira reactiva.

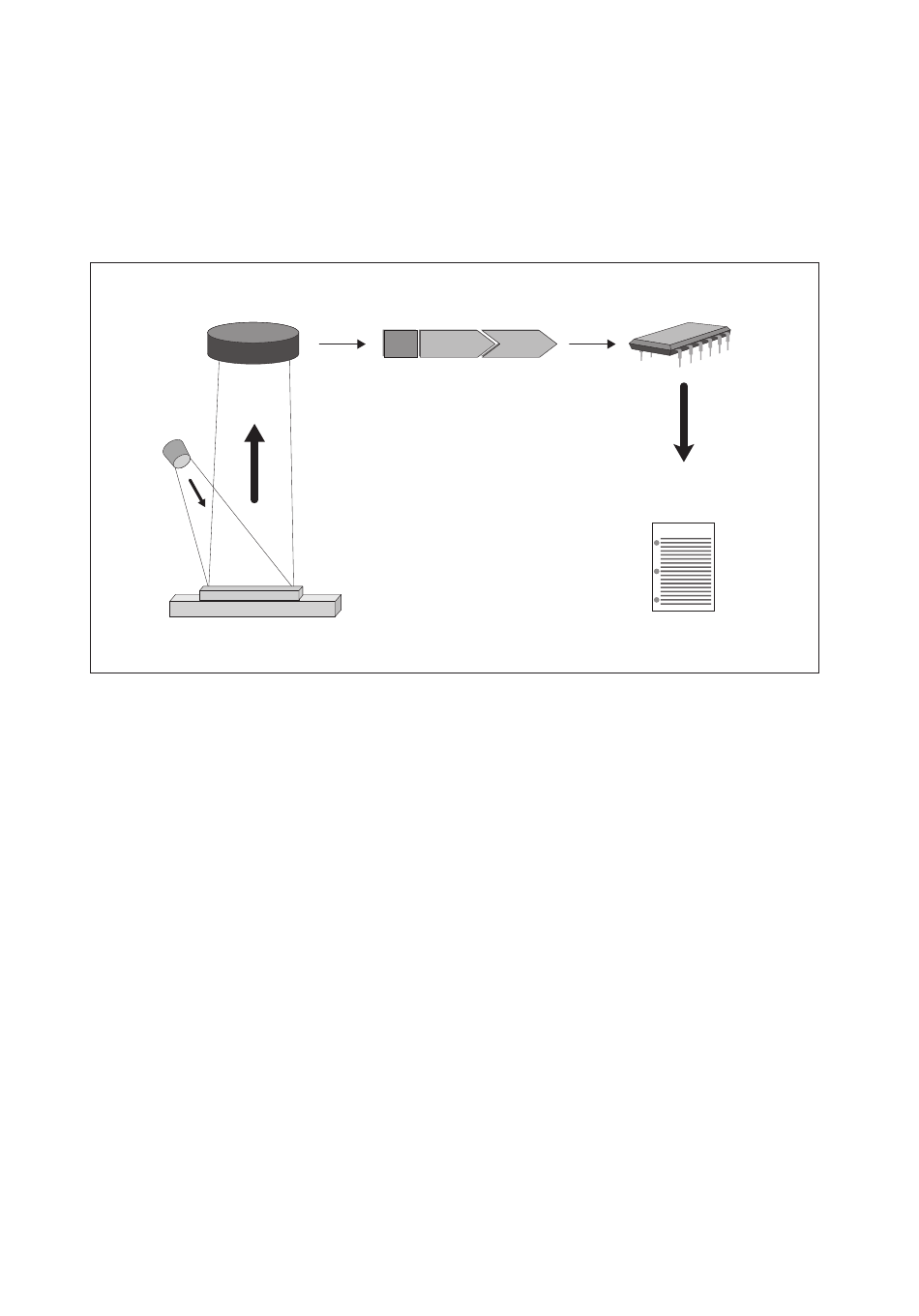

El cabezal de lectura contiene diodos fotoemisores (DFE) de diferentes longitudes de onda. El valor de medición se deter-
mina con ayuda de métodos optoelectrónicos según el siguiente esquema:
3 5
4
1
6
2
Un diodo fotoemisor (1) emite un impulso luminoso de una longitud de onda determinada el cual incide sobre la superficie
da la zona reactiva (2) en un ángulo óptimo. La luz que incide sobre la superficie es reflejada con distinta intensidad, de-
pendiendo de la coloración de la zona reactiva. Un detector (3) (fototransistor) dispuesto perpendicularmente sobre la zo-
na reactiva capta la luz reflejada y envía una señal de medición eléctrica a un convertidor analógico-digital (4) que traduce
finalmente la señal analógica en un valor digital. En el microprocesador (5), el valor digital es convertido en un valor de re-
flexión relativo al ser normalizado con respecto al estándar de calibración.
Finalmente, el sistema compara el valor de reflexión con los límites del rango definidos (valores de reflexión que son pro-
gramados en el aparato para cada parámetro) y produce un resultado semi cuantitativo (6).
Cada zona reactiva es leída fotométricamente después de un periodo de avance (incubación) de aproximadamente 55 – 65
segun dos. En muestras de orina fuertemente alcalinas, el sistema Urisys 1100 corrige automáticamente el resultado del
test de gravedad específi ca (SG).
