Regresar a la página de contenido
Características de configuración del hardware: Guía del usuario de los sistemas Dell
Precision™ WorkStation 620

Generalidades

Puentes: explicación general
Etiquetas en la placa base
Generalidades
En esta sección se proporciona información específica sobre los puentes en su placa base y los puertos y conectores de entrada/salida (E/S) en
el panel posterior de su equipo. También se proporciona información básica sobre puentes e interruptores, una lista de las asignaciones de
líneas IRQ (interrupt request [petición de interrupción]) y mapas de memoria.
Puentes: explicación general
Los puentes proporcionan un medio práctico y reversible para reconfigurar los circuitos instalados en una tarjeta de circuitos impresos. Cuando
reconfigure el sistema, es posible que necesite cambiar la configuración de los puentes de la placa base.
Puentes

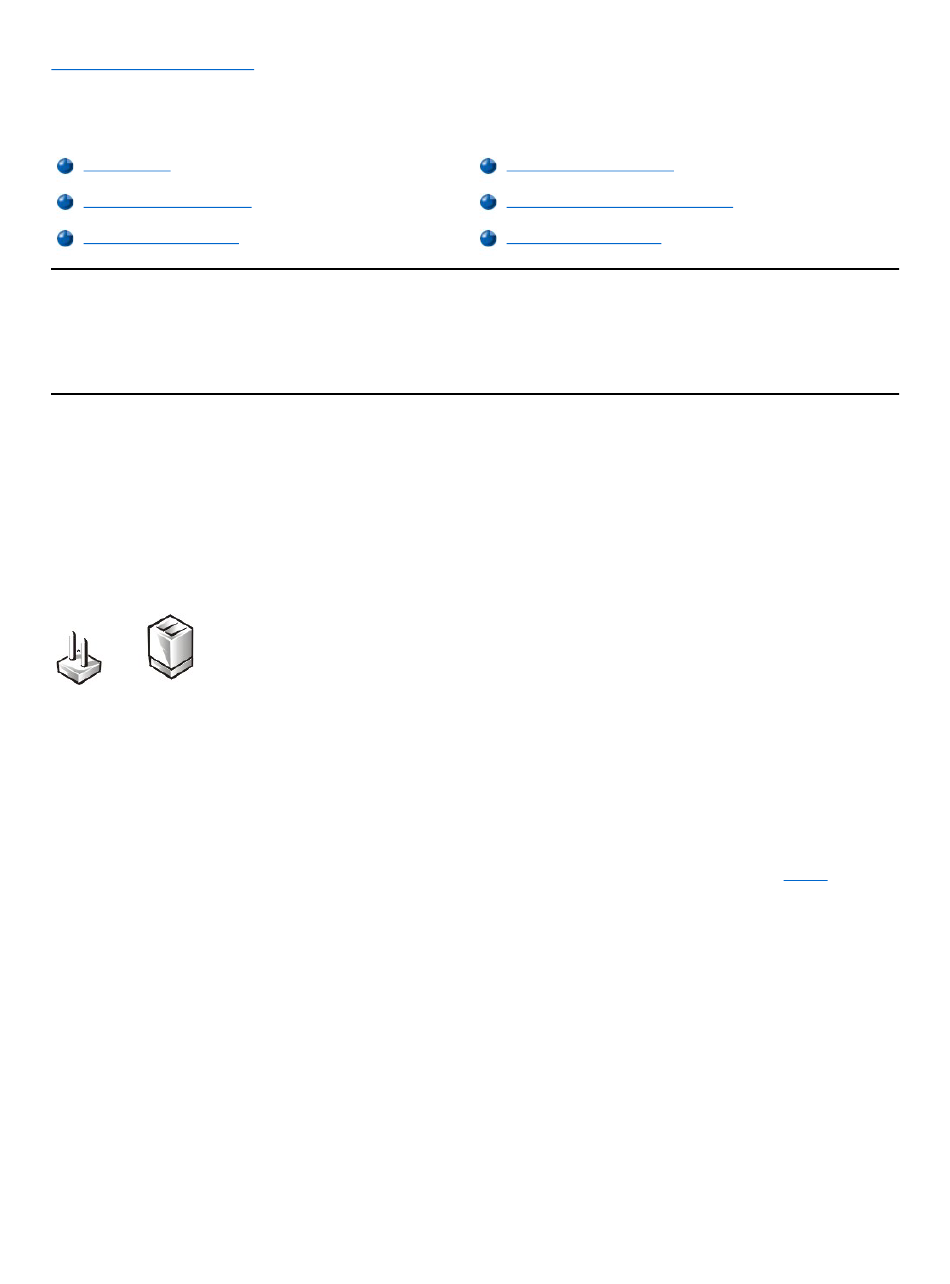

Los puentes son bloques pequeños en una tarjeta de circuitos con dos o más patas que sobresalen de ellos (consulte la Figura 1). 1 Unas tapas
de plástico que contienen un alambre se encajan sobre las patas. El alambre conecta las patas y crea un circuito.
Figura 1. Puentes
Para cambiar la posición de un puente, desconecte la tapa de la(s) pata(s) y colóquela cuidadosamente sobre la(s) pata(s) indicada(s).
AVISO: Asegúrese de que el equipo esté apagado antes de cambiar la configuración de todo puente. De lo contrario, puede dañar
su equipo u obtener resultados impredecibles.
Se dice que un puente está abierto o no puenteado cuando la tapa se coloca únicamente sobre una de las patas o cuando no hay una tapa.
Cuando la tapa se coloca sobre dos patas, se dice que el puente está cerrado (puenteado). La posición del puente se muestra frecuentemente
en el texto mediante dos números, como 1-2. El número 1 está impreso en la placa base a fin de que se pueda identificar cada número de pata
basado en la situación de la pata 1. Cuando hay múltiples puentes en una fila, todas las patas 1 estarán en el mismo lado.
En la Figura 2 se muestran la ubicación y la configuración predeterminada de los bloques de puentes en su placa base. En la Tabla 1
enumeran las designaciones, la configuración predeterminada y las funciones de los puentes de su equipo.
Figura 2. Puentes de la placa base
Puertos y conectores de E/S
Asignaciones de líneas de interrupción
Asignaciones de memoria
se
