Generalidades de los puertos serie y paralelo
Los dos puertos serie integrados en el panel posterior utilizan conectores D subminiatura de 9 patas. Estos puertos admiten dispositivos como
módems externos, impresoras, graficadoras y mouse que requieren transmisión de datos en serie (la transmisión de datos un bit a la vez sobre
una línea).
La mayoría del software utiliza el término COM (derivado de COMunicaciones) seguido de un número para designar un puerto serie. Las
designaciones predeterminadas de los puertos serie integrados de su equipo son COM1 y COM2.
El puerto paralelo integrado utiliza un conector tipo D subminiatura de 25 patas en el panel posterior del equipo. Este puerto de E/S envía datos
en formato paralelo (ocho bits de datos, formando un byte, se envían simultáneamente sobre ocho líneas individuales en un solo cable). El puerto
paralelo se utiliza principalmente para impresoras.
La mayoría del software utiliza el término LPT (derivado de Line Print Terminal) más un número para designar un puerto paralelo. La designación
predeterminada del puerto paralelo integrado de su equipo es LPT1.
Las designaciones de puertos se utilizan, por ejemplo, en los procedimientos de instalación de software que incluyen un paso en el que se
identifica el puerto al que está conectada una impresora, con lo que informa al software hacia dónde enviar la salida. Una designación incorrecta
impide que la impresora imprima o produzca una impresión no inteligible.
Conectores de puerto serie
Si reconfigura su hardware, es posible que necesite saber las asignaciones de patas y la información sobre las señales de los conectores de los
puertos serie. La Figura 4 ilustra los números de patas de los conectores de los puertos serie y la Tabla 3 enumera y define las asignaciones de
patas y las señales de interfaz de los conectores de puerto serie.

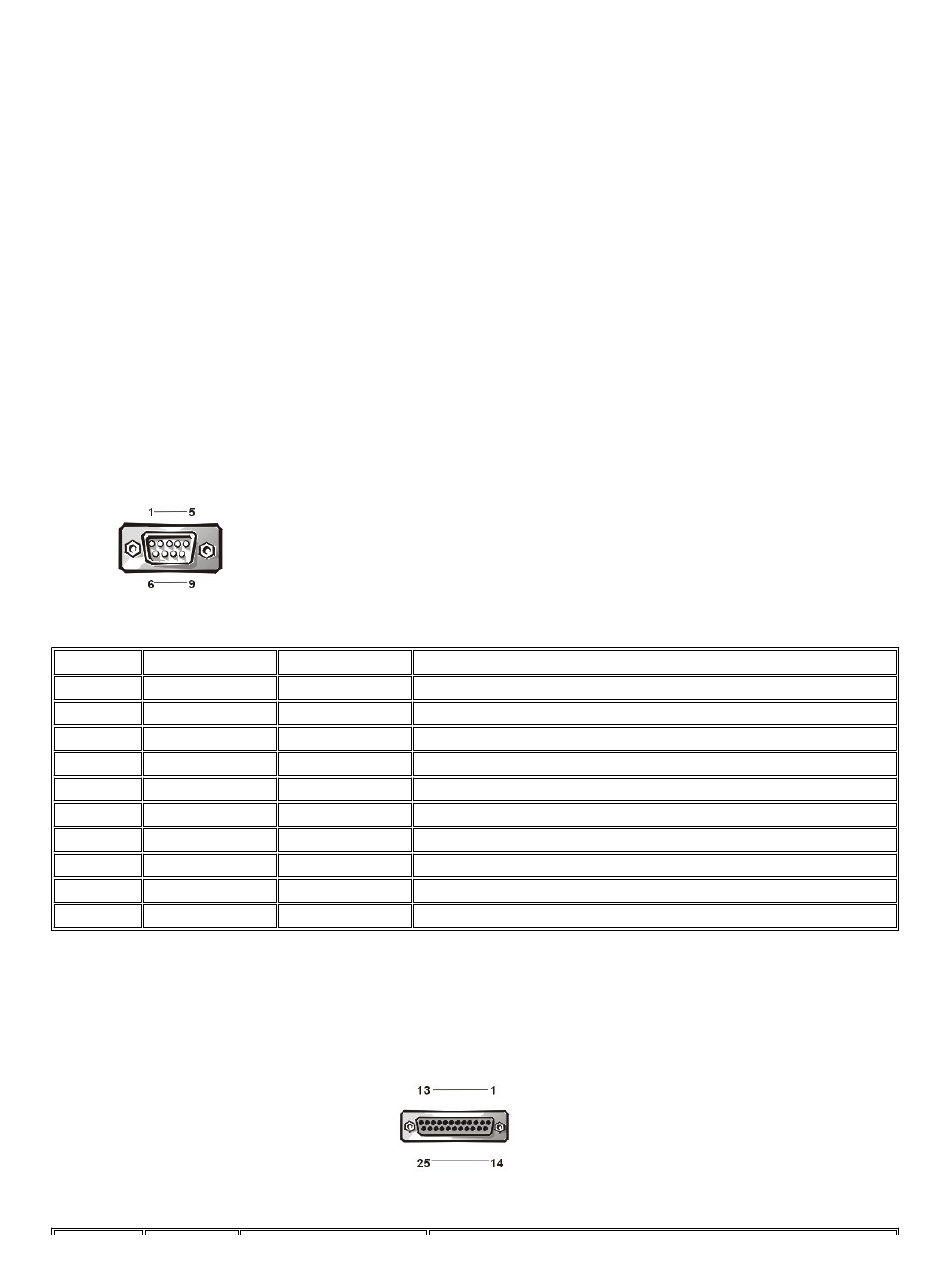

Figura 4. Números de patas de los conectores de puerto serie
Tabla 3. Asignaciones de patas de los conectores de puerto serie
Pata
Señal
1
DCD
2
SIN
3
SOUT
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
RI
Cubierta
No disponible
Conector del puerto paralelo
Si reconfigura su hardware, es posible que necesite información sobre las asignaciones de patas y las señales del conector del puerto paralelo.
La Figura 5 ilustra los números de patas para el conector del puerto paralelo y la Tabla 4 enumera y define las asignaciones de patas y las
señales de interfaz del conector del puerto paralelo.
Figura 5. Números de patas del conector del puerto paralelo
Tabla 4. Asignaciones de patas del conector del puerto paralelo
E/S
Definición
E
Data carrier detect (Detección de portadora de datos)
E
Serial input (Entrada serie)
S
Serial output (Salida serie)
S
Data terminal ready (Terminal de datos lista)
No disponible
Signal ground (Tierra de señal)
E
Data set ready (Equipo de datos listo)
S
Request to send (Solicitud para enviar)
E
Clear to send (Listo para enviar)
E
Ring indicator (Indicador de llamada)
No disponible
Chassis ground (Conexión a tierra del chasis)
