MacDon FlexDraper FD75 Manual Del Operador página 229

ACOPLAMIENTO O DESACOPLAMIENTO DE LA PLATAFORMA

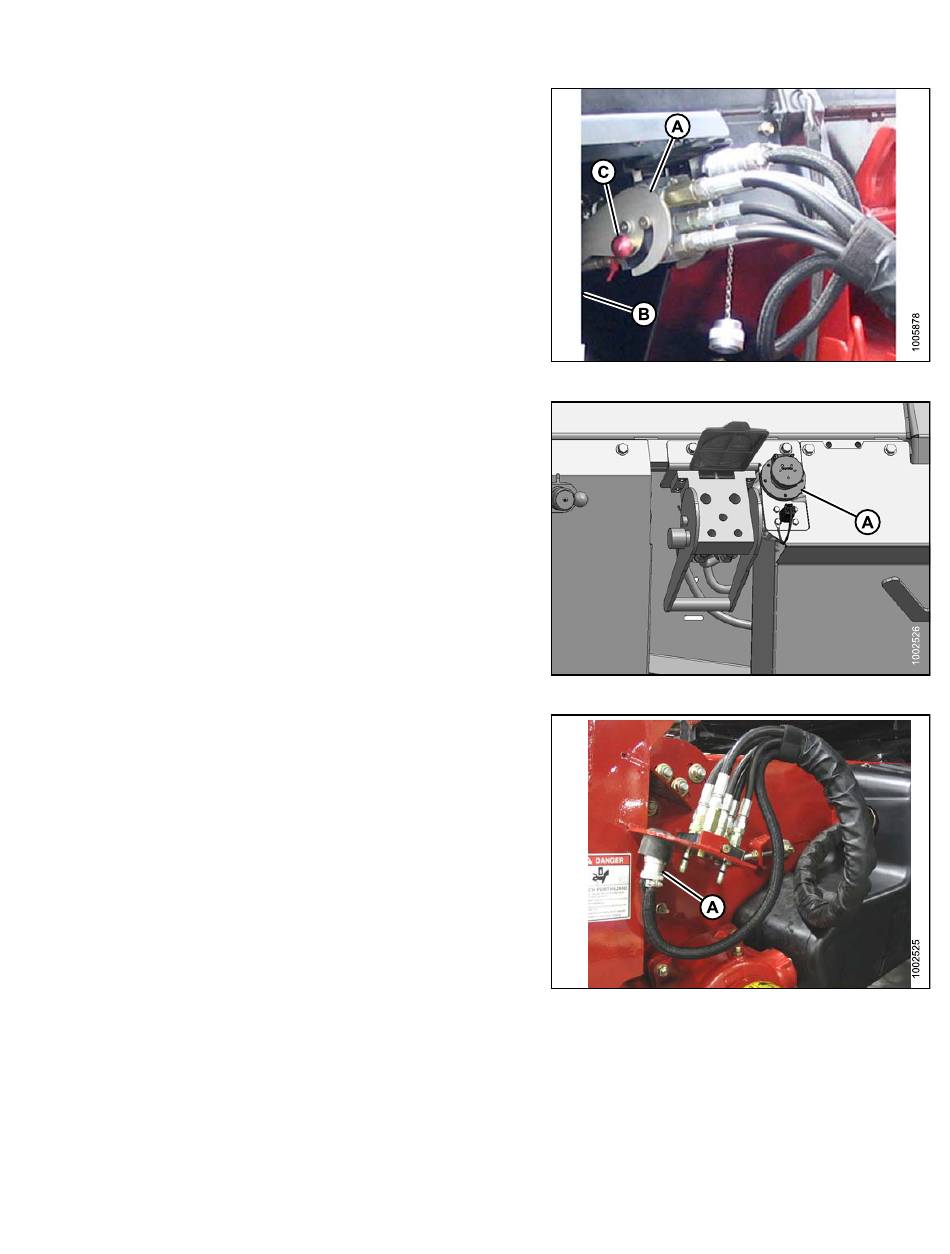

12. Coloque el acoplador en el receptáculo de la
plataforma (A) y empuje la manija (B)
muestra) para enganchar las clavijas del acoplador
al receptáculo.
13. Empuje la manija (B) hasta la posición cerrada hasta
que el botón de bloqueo (C) se destrabe.
14. Quite la cubierta del receptáculo eléctrico (A).
Asegúrese de que el receptáculo esté limpio y no
presente signos de daños.
15. Quite el conector eléctrico (A) de la taza de
almacenamiento en la cosechadora y diríjala hacia el
receptáculo del adaptador.
147830
(no se
Figura 4.6: Conexión hidráulica
Figura 4.7: Receptáculo eléctrico
Figura 4.8: Cosechadora
211
Revisión A
