Reemplazo De Las Guías De Dientes Del Sinfín - MacDon FlexDraper FD75 Manual Del Operador

NOTA:
También se debe insertar el diente n.° 6 (A) en el
tubo cuadrado (B).
4. Asegure el diente (A) en el buje (C) con una chaveta
(D). Instale la chaveta con el extremo cerrado hacia la
rotación hacia adelante del sinfín.
5. Reemplace la tapa de acceso (B) y asegúrela con
tornillos (A). Revista los tornillos con Loctite
(o equivalente) y ajústelos a 75 pulgadas lb (8.5 N m).
Reemplazo de las guías de dientes del sinfín
1. Quite el diente (B) y la guía de plástico (D). Consulte
Extracción de dientes del sinfín de alimentación,
página 310.
147830
MANTENIMIENTO Y SERVICIO

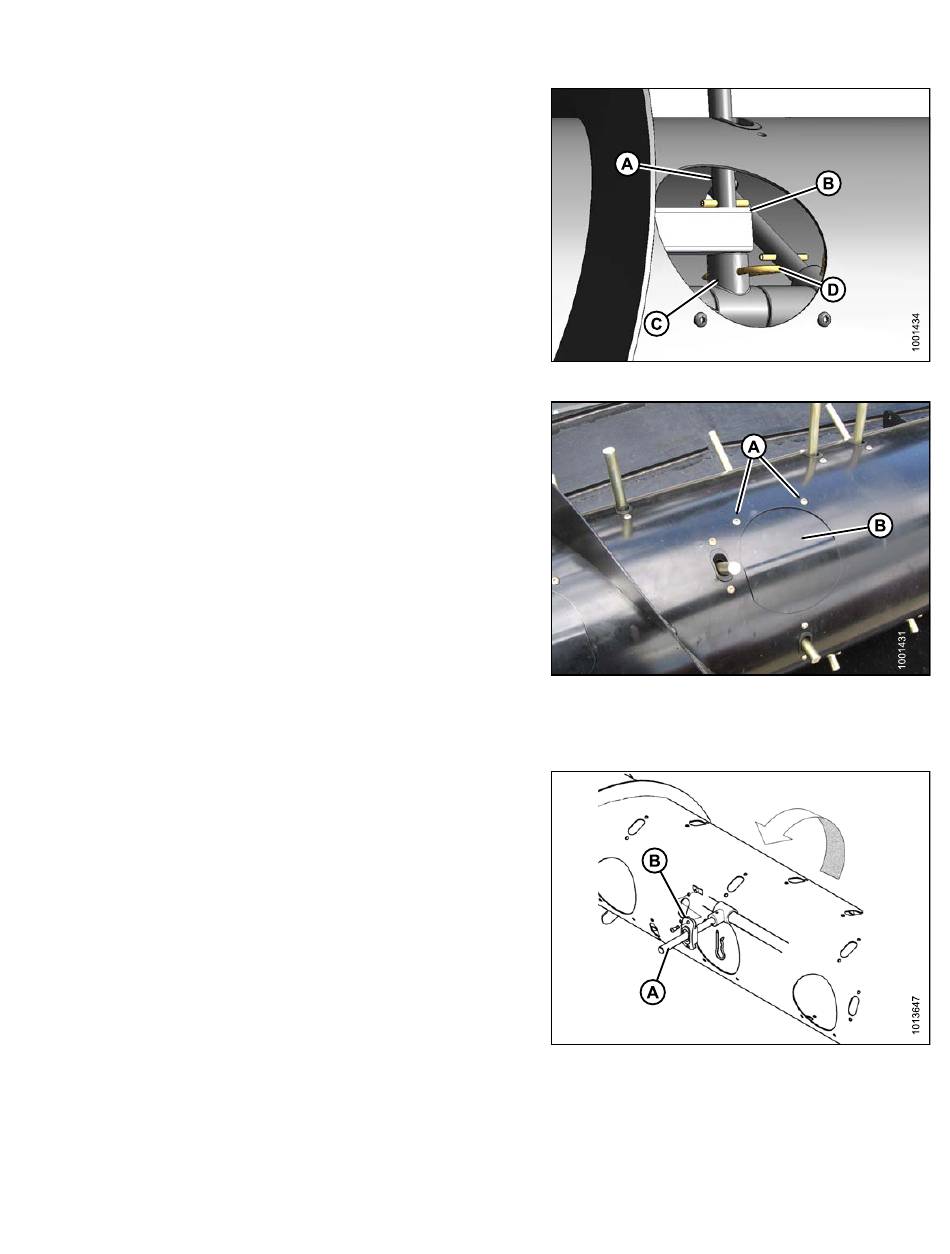

Figura 5.73: Diente
®
n.º 243
Figura 5.74: Sinfín
Figura 5.75: Sinfín
313
Revisión A
