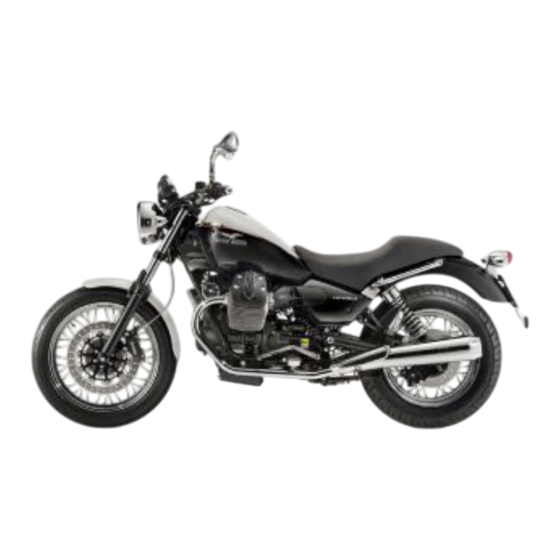

Página 1 MANUAL PARA TALLERES DE SERVICIO B043104 NEVADA - NEVADA ANNIVERSARIO...
Página 2: Manual Para Talleres De Servicio
Gracias a las permanentes actualizaciones y a los programas de formación técnica sobre los productos Moto Guzzi, los mecánicos de la Red Oficial Moto Guzzi conocen en detalle este vehículo y disponen de las herramientas específicas necesarias para realizar correctamente las intervenciones de mantenimiento y reparación.
Página 3 Las principales modificaciones técnicas y cambios en los procedimientos de reparación del vehículo son comunicados a todos los Puntos de Venta Moto Guzzi y a sus filiales en el mundo. Estas modificaciones serán introducidas en las ediciones siguientes de este manual. En caso de necesidad o dudas sobre los procedimientos de reparación y control, contactar con el SERVICIO DE ASISTENCIA...
Página 4 Salvaguardia del ambiente Indica el comportamiento correcto para que el uso del vehículo no cause ningún daño a la naturaleza. Integridad del vehículo El no-cumplimiento total o parcial de estas prescripciones comporta el peligro de serios daños al vehículo e incluso la caducidad de la garantía...
Página 5: Indice De Los Argumentos
INDICE DE LOS ARGUMENTOS ARACTERÍSTICAS TILLAJE ESPECIAL ANUTENCIÓN INS ELE NSTALACIÓN ELÉCTRICA MOT VE OTOR DEL VEHÍCULO OTOR ALIM LIMENTATION SUSP USPENSIONES CICL ICLÍSTICA CARROC ARROCERÍA PRE EN RE ENTREGA...
Página 6: Características
INDICE DE LOS ARGUMENTOS ARACTERÍSTICAS...
Página 7: Normas De Seguridad
NEVADA - NEVADA ANNIVERSARIO Características Normas Normas de seguridad Monóxido de carbono Si es necesario hacer funcionar el motor para poder efectuar alguna operación, asegurarse de que esto ocurra en un espacio abierto o en un ambiente ventilado de manera adecuada. Nunca hacer funcionar el motor en espacios cerrados.
Página 8: Normas De Manutención
NEVADA - NEVADA ANNIVERSARIO Características SE RECOMIENDA LAVAR CUIDADOSAMENTE LAS MANOS DESPUÉS DE HABERLO EMPLEA- ENTREGARLO O HACERLO RETIRAR POR LA EMPRESA DE RECUPERACIÓN DE ACEITES USADOS MÁS CERCANA O POR EL PROVEEDOR. NO ARROJAR EL ACEITE AL MEDIO AMBIENTE MANTENER FUERA DEL ALCANCE DE LOS NIÑOS.
Página 9: Montaje De Los Componentes
ATENCIÓN LOS COJINETES DEBEN GIRAR LIBREMENTE, SIN ATASCAMIENTOS NI RUIDOS, DE LO CON- TRARIO SE DEBEN SUSTITUIR. • Utilizar exclusivamente PIEZAS DE REPUESTO ORIGINALES Moto Guzzi. • Usar sólo los lubricantes y el material de consumo recomendados. • Lubricar las piezas (en los casos en que sea posible) antes de montarlas.
Página 10: Pares De Apriete
NEVADA - NEVADA ANNIVERSARIO Características • Si hay suciedad, herrumbre, humedad, etc. limpiar cuidadosamente el interior del conector utilizando un chorro de aire comprimido. • Asegurarse de que los cables estén correctamente fijados a los terminales interiores de los conectores.
Página 11: Identificación Vehículo
NEVADA - NEVADA ANNIVERSARIO Características • Durante los primeros 100 km (62 mi), accionar con prudencia los frenos para evitar frenadas bruscas y prolongadas. Esto permite un correcto ajuste del material de fricción de las pas- tillas en los discos del freno.
Página 12: Número De Motor
NEVADA - NEVADA ANNIVERSARIO Características NÚMERO DE MOTOR El número de motor está grabado en el lado iz- quierdo, cerca del tapón de control del nivel de aceite motor. Dimensiones y peso DIMENSIONES Y MASA Característica Descripción/Valor Longitud máxima 2166 mm (85,27 pulg) Longitud máxima (Anniversario)
Página 13 NEVADA - NEVADA ANNIVERSARIO Características Característica Descripción/Valor Relaciones cambio 5° marcha 22 / 25 = 1: 0,9 Transmisión final de cardán, relación 8 / 33 = 1: 4,825 Capacidad CAPACIDAD Característica Descripción/Valor Combustible (incluido reserva) 14 l (3,70 gal US)
Página 14: Llantas De Las Ruedas
NEVADA - NEVADA ANNIVERSARIO Características Característica Descripción/Valor Avance 138 mm (5.43 in) SUSPENSIONES Característica Descripción/Valor Delantero horquilla telescópica hidráulica diám. 40 mm (1.57 in). Carrera 130 mm (5,12 pulg) Trasera - V7 Special / V7 Stone Basculante fundido a presión en aleación ligera con 2 amorti-...
Página 15: Alimentación
NEVADA - NEVADA ANNIVERSARIO Características Característica Descripción/Valor Trasero (presión de inflado) (Anniversario) 2,5 bar (250 kPa) (33,6 PSI) Trasero (presión de inflado con pasajero) 2,5 bar (250 kPa) (36,3 PSI) Alimentación ALIMENTACIÓN Característica Descripción/Valor Tipo Inyección electrónica (Marelli MIU G3) Difusor diám.
Página 16 NEVADA - NEVADA ANNIVERSARIO Características ABLERO pos. Descripción Tipo Cantidad Notas Tornillo de fijación del salpicadero al soporte M6x10 10Nm (7.37 lbf ft) del faro ANILLAR Y ANDOS pos. Descripción Tipo Cantidad Notas Tornillo de fijación del conmutador SWP 5 1,5Nm (1.11 lb ft)
Página 17 NEVADA - NEVADA ANNIVERSARIO Características pos. Descripción Tipo Cantidad Notas Tornillo de fijación contrapeso 10Nm (7.37 lb ft) Loctite 243 Tornillo de fijación del perno en U del man- M6x25 10Nm (7.37 lb ft) do del embrague al semimanillar NSTALACIÓN DEL FRENO DELANTERO pos.
Página 18 NEVADA - NEVADA ANNIVERSARIO Características AROS DELANTEROS pos. Descripción Tipo Cantidad Notas Tornillo de fijación del faro delantero M8x30 15 Nm (11.06 lb ft) Tornillo de fijación del intermitente 5 Nm (3.69 lb ft) delantero Tornillo de fijación claxon M6x16 10 Nm (7.37 lb ft)
Página 19 NEVADA - NEVADA ANNIVERSARIO Características ARROZZERIA ARTE NTERIORE Pos. Descrizione Tipo Quantità Coppia Note Tornillo de fijación de la placa estabilizado- M8x40 15 Nm (11,06 lbf ft) Loctite 243 ra a la horquilla Tornillo de fijación del guardabarros a la...
Página 20: Parte Central
NEVADA - NEVADA ANNIVERSARIO Características Parte central HASIS pos. Descripción Tipo Cantidad Notas Tornillo de fijación gomas de soporte M8x14 25 Nm (18,44 lbf ft) del depósito al chasis Tornillo de fijación delantera de la M10x30 50 Nm (36,88 lbf ft) cuna Tornillo de fijación del cambio al cha-...
Página 21 NEVADA - NEVADA ANNIVERSARIO Características UNAS CHASIS pos. Descripción Tipo Cantidad Notas Tornillo de fijación del travesaño del M10x260 50 Nm (36,88 lbf ft) caballete a la cuna Tornillo de fijación del travesaño del 25 Nm (18,44 lbf ft) caballete a la cuna Perno de fijación motor/cambio al...
Página 22 NEVADA - NEVADA ANNIVERSARIO Características STRIBOS CONDUCTOR pos. Descripción Tipo Cantidad Notas Tornillo de fijación de la goma del estribo M6x12 10 Nm (7.38 lb ft) reposapiés Tornillo de fijación del soporte del estribo 25 Nm (18.44 lb ft) Loct. 243...
Página 23 NEVADA - NEVADA ANNIVERSARIO Características EPÓSITO DE COMBUSTIBLE pos. Descripción Tipo Cantidad Notas Tornillo de fijación trasera del depósito M8x45 25 Nm (18.44 lb ft) Tornillo de fijación de la brida de la tapa al de- M5x12 4 Nm (2.95 lb ft) pósito...
Página 24 NEVADA - NEVADA ANNIVERSARIO Características NSTALACIÓN DE ALIMENTACIÓN DE COMBUSTIBLE pos. Descripción Tipo Cantidad Notas Tornillo de fijación del soporte de la M5x16 6 Nm (4.43 lbf ft) bomba de combustible al depósito ARES DE APRIETE ARTE CENTRAL AJA DEL FILTRO pos.
Página 25 NEVADA - NEVADA ANNIVERSARIO Características ARROCERÍA PARTE CENTRAL SIENTO pos. Descripción Tipo Cantidad Notas Tornillo de fijación del carenado M5x9 4 Nm (2,95 lb ft) IT CERRADURAS pos. Descripción Tipo Cantidad Notas Tornillo de fijación del bloque de en- M8x15...
Página 26 NEVADA - NEVADA ANNIVERSARIO Características pos. Descripción Tipo Cantidad Notas Tornillo de fijación bloque de encen- M8x16 25 Nm (18.44 lb ft) dido NSTALACIÓN DE ESCAPE pos. Descripción Tipo Cantidad Notas Tuerca de fijación tubo de escape al 10 Nm (7.37 lb ft) motor Tornillo abrazadera de fijación tubo...
Página 27: Parte Trasera
NEVADA - NEVADA ANNIVERSARIO Características Parte trasera RANSMISIÓN TRASERA BASCULANTE pos. Descripción Tipo Cantidad Notas Tornillo de cierre mordaza de la bas- M10x45 30 Nm (22,13 lbf ft) culante Perno de fijación de la placa porta M16x1 25 Nm (18,44 lbf ft) pinza trasera al basculante Tuerca de fijación de la caja de trans-...
Página 28 NEVADA - NEVADA ANNIVERSARIO Características USPENSIÓN RASERA pos. Descripción Tipo Cantidad Notas Tornillo de fijación superior del amortiguador M6x35 10 Nm (7,37 lbf ft) Loctite 243 al chasis Perno de fijación inferior del amortiguador iz- M10x1,5 35 Nm (25.81 lbf ft) quierdo a la horquilla Espárrago de fijación del amortiguador dere-...
Página 29 NEVADA - NEVADA ANNIVERSARIO Características STRIBOS PASAJERO pos. Descripción Tipo Cantidad Notas Tornillo de fijación de la goma del estribo repo- M6x12 10 Nm (7.38 lb ft) sapiés Tornillo de fijación del soporte del estribo del 25 Nm (18.44 lb ft) Loct.
Página 30 NEVADA - NEVADA ANNIVERSARIO Características UEDA TRASERA pos. Descripción Tipo Cantidad Notas Tuerca eje de la rueda trasera M16x1,5 120 Nm (88.51 lb ft) Tornillo de fijación del disco de freno M8x25 25 Nm (18.44 lb ft) Loctite 243 trasero NSTALACIÓN DEL FRENO TRASERO...
Página 31 NEVADA - NEVADA ANNIVERSARIO Características (ANNIVERSARIO) AROS TRASEROS pos. Descripción Tipo Cantidad Notas Tornillo de fijación del soporte del fa- M5x14 4 Nm (2,95 lb ft) ro trasero al guardabarros Tornillo de fijación del intermitente 5 Nm (3,69 lb ft)
Página 32 NEVADA - NEVADA ANNIVERSARIO Características (ANNIVERSARIO) UARDABARROS TRASERO pos. Descripción Tipo Cantidad Notas Tornillo de fijación delantera y central del 10 Nm (7,37 lb ft) guardabarros trasero Tornillo de fijación lateral del guardabarros M8x30 25Nm (18,44 lb ft) trasero Tornillo de fijación del portamatrícula al re-...
Página 33 NEVADA - NEVADA ANNIVERSARIO Características NSTALACIÓN ELÉCTRICA pos. Descripción Tipo Cantidad Notas Tornillo de fijación del sensor de velocidad 10 Nm (7,37 lb ft) Tornillo de fijación del estribo de la caja de fu- M5x12 4 Nm (2,95 lb ft) sibles Tornillo de fijación del estribo del portabatería...
Página 34: Tabla Productos Recomendados
NEVADA - NEVADA ANNIVERSARIO Características NSTALACIÓN ELÉCTRICA pos. Descripción Tipo Cantidad Notas 1 - Tuerca de fijación de la bobina 10 Nm (7.37 lb ft) 2 - Tornillo de fijación del sensor de fase .. Nm (... lb ft) Tabla productos recomendados...
Página 35: Indice De Los Argumentos
INDICE DE LOS ARGUMENTOS TILLAJE ESPECIAL...
Página 36: Herramientas Especiales
NEVADA - NEVADA ANNIVERSARIO Utillaje especial HERRAMIENTAS ESPECIALES Cod. Almacén Denominación 19.92.61.00 Punzón para anillo de estanqueidad pi- ñón del par cónico 19.92.88.00 Herramienta de premontaje alineación par cónico 19.92.60.00 Punzón para anillo estanqueidad de caja de transmisión 19.90.70.00 Extractor anillo interior en el perno perfo- rado 19.92.75.00...
Página 37 NEVADA - NEVADA ANNIVERSARIO Utillaje especial Cod. Almacén Denominación 19.92.64.00 Punzón para anillo exterior cojinete cóni- co en el cuerpo porta piñón del par cónico 19.92.65.00 Punzón para anillo exterior del cojinete caja de transmisión 19.92.76.00 Extractor para cojinete porta brazo osci-...
Página 38: Manutención
INDICE DE LOS ARGUMENTOS ANUTENCIÓN...
Página 39: Tabla De Manutención
NEVADA - NEVADA ANNIVERSARIO Manutención Tabla de manutención NOTA EL TIEMPO PREVISTO PARA REALIZAR LAS OPERACIONES DE MANTENIMIENTO, DEBE SER REDUCIDO A LA MITAD SI EL VEHÍCULO SE UTILIZA EN ZONAS LLUVIOSAS, POLVORIENTAS, EN RECORRIDOS ACCIDENTADOS O EN CASO DE CONDUCCIÓN DEPORTIVA.
Página 40: Aceite Transmisión
NEVADA - NEVADA ANNIVERSARIO Manutención Aceite transmisión Comprobación • Mantener el vehículo en posición vertical con las dos ruedas apoyadas en el suelo. • Desenroscar y quitar el tapón de nivel (1). • El nivel es correcto si el aceite roza el orificio del tapón de nivel (1).
Página 41: Aceite Motor
NEVADA - NEVADA ANNIVERSARIO Manutención • Enroscar y ajustar los tapones (1 - 2). Aceite motor Comprobación ATENCIÓN EL CONTROL DEL NIVEL DE ACEITE MOTOR SE DEBE REALIZAR CON EL MOTOR CALIENTE. NOTA PARA CALENTAR EL MOTOR Y LLEVAR EL ACEITE A TEMPERATURA DE FUNCIONAMIENTO, NO HACER FUNCIONAR EL MOTOR EN RALENTÍ...
Página 42 NEVADA - NEVADA ANNIVERSARIO Manutención ATENCIÓN NO AGREGAR ADITIVOS NI OTRAS SUSTANCIAS AL LÍ- QUIDO. SI SE UTILIZA UN EMBUDO U OTRO OBJETO, ASEGURARSE DE QUE ESTÉ PERFECTAMENTE LIMPIO. Sustitución • Colocar un recipiente, con capacidad superior a 2000 cm³ (122 cu in) en co- rrespondencia de los tapones de dre- naje (1).
Página 43: Filtro De Aire
NEVADA - NEVADA ANNIVERSARIO Manutención Filtro aceite motor • Desenroscar el tornillo (3) y retirar la tapa (4). • Retirar el filtro de aceite motor (5). NOTA NO VOLVER A UTILIZAR EL FILTRO USADO. • Extender una capa de aceite en el anillo de estanqueidad (6) del nuevo filtro de aceite motor.
Página 44: Extracción Cuerpo De Mariposa
NEVADA - NEVADA ANNIVERSARIO Manutención Extracción cuerpo de mariposa • Aflojar las abrazaderas que fijan el manguito a los colectores de admisión • Retirar el manguito • Retirar la batería • Retirar el tornillo de fijación del estribo de soporte del conector de la centralita...
Página 45 NEVADA - NEVADA ANNIVERSARIO Manutención • Desconectar el conector de la centra- lita MIU G3 • Desenroscar la abrazadera que fija el cuerpo de mariposa a la caja del filtro • Extraer lateralmente el cuerpo de ma- riposa • Retirar la protección del cuerpo de ma- riposa •...
Página 46: Instalación Cuerpo De Mariposa
NEVADA - NEVADA ANNIVERSARIO Manutención • Retirar el cuerpo de mariposa Instalación cuerpo de mariposa • Conectar los cables del acelerador en el cuerpo de mariposa • Colocar correctamente las guías y apretar las tuercas, controlando que el puño del acelerador funcione correc- tamente •...
Página 47 NEVADA - NEVADA ANNIVERSARIO Manutención • Montar el cuerpo de mariposa en el manguito y apretar la abrazadera para fijarlo ATENCIÓN PRESTAR ESPECIAL ATENCIÓN PARA COLOCAR CO- RRECTAMENTE LA ABRAZADERA. UN POSICIONAMIEN- TO ERRÓNEO PRODUCIRÍA EL MAL FUNCIONAMIENTO DE LA MOTOCICLETA •...
Página 48: Caja Filtro De Aire
NEVADA - NEVADA ANNIVERSARIO Manutención • Enroscar las abrazaderas controlando que estén posicionadas correctamen- Caja filtro de aire HASIS pos. Descripción Tipo Cantidad Notas Tornillo de fijación gomas de soporte M8x14 25 Nm (18,44 lbf ft) del depósito al chasis...
Página 49: Extracción Caja De Filtro De Aire
NEVADA - NEVADA ANNIVERSARIO Manutención pos. Descripción Tipo Cantidad Notas Tornillo de fijación delantera de la M10x30 50 Nm (36,88 lbf ft) cuna Tornillo de fijación del cambio al cha- M10x55 50 Nm (36,88 lbf ft) Perno de fijación motor/cambio al...
Página 50 NEVADA - NEVADA ANNIVERSARIO Manutención • Desmontar la bomba de freno desen- roscando los dos tornillos de fijación. • Separa la caja del filtro lo suficiente para permitir la extracción de los torni- llos de fijación (2) del lado izquierdo del soporte de la caja del filtro.
Página 51 NEVADA - NEVADA ANNIVERSARIO Manutención • Desconectar el conector del interruptor de punto muerto • Levantar la caja del filtro de aire lo su- ficiente para poder retirar por la parte trasera la placa de soporte, extrayendo el mazo de cables del interruptor de punto muerto •...
Página 52: Instalación Caja De Filtro De Aire
NEVADA - NEVADA ANNIVERSARIO Manutención • Extraer por la parte trasera la caja del filtro completa Instalación caja de filtro de aire • Montar por la parte trasera la caja del filtro • Montar el cuerpo de mariposa en el...
Página 53 NEVADA - NEVADA ANNIVERSARIO Manutención • Conectar los tubos del blow-by y de purga • Colocar el soporte de la caja del filtro de aire haciendo pasar a través del ori- ficio el mazo de cables del interruptor de punto muerto •...
Página 54: Manutención
NEVADA - NEVADA ANNIVERSARIO Manutención • Montar correctamente la caja del filtro en el soporte • Fijar los tornillos (1) del soporte del portafusibles Circuito de frenos NSTALACIÓN DEL FRENO DELANTERO pos. Descripción Tipo Cantidad Notas Tornillo de fijación del perno en U de la bomba 10Nm (7.37 lbf ft)
Página 55: Comprobación Nivel
NEVADA - NEVADA ANNIVERSARIO Manutención NSTALACIÓN DEL FRENO TRASERO pos. Descripción Tipo Cantidad Notas Tornillo de fijación pinza del freno M8x30 25 Nm (18.44 lb ft) trasero Tornillo hueco para tubo de aceite en 25 Nm (18.44 lb ft) la pinza Comprobación nivel...
Página 56: Freno Delantero
NEVADA - NEVADA ANNIVERSARIO Manutención Llenado Freno delantero: • Utilizando un destornillador de cruz, desenroscar los dos tornillos (1) del depósito del líquido de frenos (2). • Levantar y extraer la tapa (3) con los tornillos (1). • Retirar la junta (4).
Página 57 NEVADA - NEVADA ANNIVERSARIO Manutención NO O DE UNA PÉRDIDA DE EFICIENCIA EN LA INSTALA- CIÓN DE FRENOS, DIRIGIRSE A UN Concesionario Oficial Moto Guzzi, YA QUE PODRÍA SER NECESARIO PURGAR EL AIRE DE LA INSTALACIÓN. MAN - 57...
Página 58: Indice De Los Argumentos
INDICE DE LOS ARGUMENTOS INS ELE NSTALACIÓN ELÉCTRICA...
Página 59 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica NSTALACIÓN ELÉCTRICA pos. Descripción Tipo Cantidad Notas Tornillo de fijación del sensor de velocidad 10 Nm (7,37 lb ft) Tornillo de fijación del estribo de la caja de fu- M5x12 4 Nm (2,95 lb ft) sibles Tornillo de fijación del estribo del portabatería...
Página 60: Disposición Componentes
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica NSTALACIÓN ELÉCTRICA pos. Descripción Tipo Cantidad Notas 1 - Tuerca de fijación de la bobina 10 Nm (7.37 lb ft) 2 - Tornillo de fijación del sensor de fase .. Nm (... lb ft) Disposición componentes...
Página 61: Introducción
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica 1. Tablero 2. Bobina 3. Bomba de combustible 4. Inyector 5. Faro trasero 6. Centralita MIU G3 7. Sensor de velocidad 8. Motor de arranque 9. Sensor de revoluciones del motor 10.Fusibles 11.Batería 12.Sensor de temperatura de la culata 13.Sensor aire tablero...
Página 62: Controles Especiales De Correcta Conexión Y Pasaje De Cables
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • 3 Abrazaderas grandes negras 290x4,5 • 13 Abrazaderas medianas negras 190x4,5 • 5 Abrazaderas pequeñas negras 160x2,5 • 1 Guía-cable • 3 Pasacables (hay varios tipos de pasacable) • 2 Soportes perfiles (140 mm de largo) •...
Página 63: Parte Delantera
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica 14.Controlar que el cable de la sonda lambda derecha esté conectado al pasacables debajo de la campana del embrague. 15.Controlar las conexiones de la sonda Lambda derecha e izquierda. 16.Controlar la presencia del módulo Pull Up y del tubo negro debajo del tubo transparente.
Página 64 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica TABLA A1 1. Mazo de cables principal 2. Abrazadera que fija el mazo de cables principal a la placa de soporte del faro delantero 3. Sensor de temperatura ambiental 4. Abrazadera que fija el sensor de temperatura ambiente a la placa de soporte del faro delantero 5.
Página 65 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica TABLA D 1. Mazo de cables principal 2. Cables del acelerador 3. Abrazadera que fija los cables de contacto y del intermitente izquierdo • Los cables del acelerador deben pasar por debajo del mazo de cables princi- pal.
Página 66 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica TABLA E 1. Conector conmutador de luces izquierdo 2. Conector flecha derecha 3. Conector interruptor del embrague 4. Conector conmutador de luces derecho 5. Abrazadera que fija los mazos de cables a la altura de los encintados grises 6.
Página 67 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica TABLA G 1. Interruptor del freno delantero 2. Abrazaderas 3. Guía cable TABLA G1 Agregar una guía cable TABLA H 1. Abrazadera 2. Guía cable INS ELE - 67...
Página 68: Parte Central
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica TABLA H1 Agregar una guía cable Parte central TABLA A 1. Bulbo presión de aceite 2. Sensor temperatura de la culata del motor 3. Inyector derecho 4. Interruptor de stop trasero 5. Interruptor de punto muerto 6.
Página 69 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica TABLA E 1. Conector del interruptor del caballete lateral TABLA F 1. Conector del accionador del motor de arranque 2. Mazo de cables del interruptor del caballete la- teral INS ELE - 69...
Página 70 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica TABLA G • Controlar que el capuchón que cubre el positivo del motor de arranque, esté bien colocado y que la tuerca esté fija- da correctamente con el par prescrito. TABLA H 1. Interruptor de punto muerto 2.
Página 71 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica TABLA L 1. Mazo de cables principal 2. Abrazadera que fija el mazo de cables principal al chasis TABLA M 1. Sonda lambda izquierda 2. Sonda lambda derecha • Prestar atención para que el mazo de...
Página 72 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Controlar que el cable que va desde el positivo de la batería a la caja de fusibles esté recubierto con su funda y el terminal recubierto por el termorrestringente. 2. Negativo batería •...
Página 73 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica TABLA Q 1. Conector faro trasero 2. Conector sensor de velocidad • Ocultar los conectores del faro trasero y del sensor de velocidad, entre la caja del filtro y el guardabarros INS ELE - 73...
Página 74 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica TABLA R 1. Bulbo del aceite motor 2. Abrazadera TABLA S 1. Conector centralita 2. Estribo de fijación del conector de la centralita TABLA T 1. Módulo con resistencia (Pull UP) TABLA U 1. Bobina cilindro izquierdo •...
Página 75 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica TABLA V 1. Cable de alta tensión 2. Bobina • Indicación de conexión correcta del cable de alta tensión en las bobinas TABLA W 1. Cable de alta tensión revestido con funda negra para el cilindro derecho 2.
Página 76 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica TABLA X 1. Conector Pick Up TABLA Y 1. Claxon izquierdo 2. Claxon derecho Parte trasera TABLA A 1. Mazo de cables del sensor de velocidad trasero 2. Abrazaderas medias INS ELE - 76...
Página 77: Esquema Eléctrico General
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica Esquema eléctrico general Leyenda: 1. Conectores múltiples 2. Sensor temperatura del aire 3. Sensor de velocidad 4. Tablero INS ELE - 77...
Página 78 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica 5. Relé luces 6. Relé motor de arranque 7. Interruptor del embrague 8. Conmutador de luces derecho 9. Claxon 10.Conmutador de luces izquierdo 11.Preinstalación GPS 12.Interruptor de stop trasero 13.Interruptor de stop delantero 14.Conmutador de llave 15.Intermitente trasero derecho...
Página 79: Comprobaciones Y Controles
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica 43.Posición delantera 44.Bombilla para luz de carretera/de cruce 45.Intermitente delantero derecho 46.- 47.- 48.- 49.- 50.- Color de los cables: Ar anaranjado Az celeste B azul Bi blanco G amarillo Gr gris M marrón...
Página 80: Circuito De Recarga De La Batería
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica 5 segundos, luego se pasará a la vi- sualización normal. Para la puesta a cero del Service proceder como se indica: • Mantener presionado el botón (A). • Girar la llave de encendido a la posi- ción "ON".
Página 81 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Efectuar la medición; El valor correcto se determina sustrayendo la resistencia de los cables del tester obtenida haciendo tocar los dos extremos. Ejemplo: • Resistencia de la fase 1 leída en la pantalla = 0,67 Ohm •...
Página 82 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Desconectar el conector de tres vías (1); • Para medir correctamente la tensión del alternador, la medición se debe efectuar alternando dos a dos los 3 pines del conector del lado motor: fase "1" (pin 1-2), fase "2" (pin 1-3), fase "3"...
Página 83: Control Sistema De Arranque
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Poner en marcha el motor, transcurrido aproximadamente un minuto de funcionamiento, llevar el régimen a 3000-5000 RPM, medir con un tester la tensión en los polos de la batería que debe estar comprendida entre 13V y 15V. De lo contrario, si ya se ha verificado que el alternador funciona correctamente, sustituir el regulador.
Página 84: Errores Eléctricos
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica 5. alimentación bajo tensión centralita (cable verde/rojo) ERRORES ELÉCTRICOS Mando starter P0170 - cortocircuito con el positivo. Causa del error Cortocircuito en positivo: tensión excesiva en el PIN 10 del conector de la centralita.
Página 85: Disposición De Los Fusibles
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica Fusibles DISPOSICIÓN DE LOS FUSIBLES A) Stop, luces de posición, claxon (10 A). B) Preinstalación GPS, luces de cruce / de carre- tera, destello con luz de carretera (15 A). C) Centralita, engine kill, relé de arranque, tablero, relé...
Página 86: Sensor Velocidad
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica Central Centralita control motor Magneti Marelli MIU G3 Batería Características Técnicas Batería 12V - 12 Ah Sensor velocidad Función Indicar la velocidad del vehículo leyendo la velo- cidad de rotación de la rueda trasera.
Página 87 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Tensión PIN 1-3: 12 V aproximada- mente • Tensión PIN 2-3: oscilante 0,6V-12V (girando la rueda trasera) 1. Tensión de alimentación (Anaranjado/Blan- co - lado sensor) 2. Señal de salida (Azul/Anaranjado - lado sen- sor) 3.
Página 88: Sensor Revoluciones Motor
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica Sensor revoluciones motor Función Indica a la centralita Marelli la posición y la velo- cidad del cigüeñal. Funcionamiento / Principio de funcionamiento Sensor inductivo: genera tensión de tipo sinusoi- dal; en el volante faltan dos dientes para la posi- ción de referencia.
Página 89 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica ERRORES ELÉCTRICOS Causa Mazo de cables o pick up defectuosos Búsqueda de averías • Se detectó una interrupción en el circuito del sensor que va del PIN 20 al PIN 29 del conector de la centralita.
Página 90 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica Ubicación: • en la culata derecha, próximo al cuer- po de mariposa • conector: en el sensor Características eléctricas: • Resistencia a 0°C: 9,75 kΩ ± 5% • Resistencia a 20°C: 3,747 kΩ ± 5% •...
Página 91: Sonda Lambda
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Con el conector del sensor y el conector de la centralita desconectados, controlar que la avería se produzca por un cortocircuito con el positivo de la batería del PIN 2 del conector del sensor (o PIN 13 del conector de la centralita) y restablecer el mazo de cables.
Página 92 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica SONDA LAMBDA - ERRORES ELÉCTRICOS ERRORES ELÉCTRICOS Control de la relación aire-gasolina / Sonda lambda derecha P0130 - cortocircuito a positivo / cir- cuito abierto, cortocircuito hacia el negativo o carburación muy pobre / señal no plausible para corrección del título anómalo o anomalía de la señal de la sonda.
Página 93 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Controlar el aislamiento de la masa del PIN 2 del conector de sensor. En ausencia de ais- lamiento, restablecer el mazo de cables. • Si el PIN 1 y el 2 están aislados de masa y el error persiste, es probable que la centralita tenga un defecto.
Página 94 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica LAMBDA IZQUIERDA Nivel de pertenencia esquema eléctrico:Sonda lambda izquierda Ubicación: • sensor: conducto de escape derecho • conector: al lado de la caja del filtro, lado izquierdo Características eléctricas: Circuito de calefacción: 12-14 Ω a 20 °C (68 °F) Conexiones: 1.
Página 95 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Controlar que no haya un cortocircuito con el positivo de la batería en el PIN 1 del conector del sensor (correspondiente al PIN 11 del conector de la centralita); en presencia de cor- tocircuito, restablecer el mazo de cables.
Página 96 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Controlar la continuidad del mazo de cables entre el conector del sensor y el conector de la centralita: PIN 31 centralita - PIN 3 sensor. Restablecer el mazo de cables si fuera ne- cesario.
Página 97 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica ERRORES ELÉCTRICOS Inyector derecho P0201 - cortocircuito a positivo / cortocircuito hacia el negativo / circuito abierto. Causa del error Cortocircuito en positivo: tensión excesiva en el PIN 32 del conector de la centralita.
Página 98 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica INYECTOR IZQUIERDO Nivel de pertenencia esquema eléctrico:Bobi- nas e inyectores Posición inyector izquierdo: • en el colector de admisión • conector: en el inyector Características eléctricas:14,8 Ohm +/- 5% (a 20 °C - 68°F) Conexiones: 1.
Página 99 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Controlar la continuidad del mazo de cables entre el conector de la centralita y el conector del inyector (PIN 34 centralita - PIN 2 inyector). En ausencia de continuidad, restablecer el mazo de cables.
Página 100 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica Cortocircuito en positivo: tensión excesiva en el PIN 22 del conector de la centralita. Cortocircuito hacia el negativo: tensión nula en el PIN 2 del relé de inyección. Circuito abierto: interrupción del circuito. Búsqueda de averías Cortocircuito en positivo: •...
Página 101 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Resistencia devanado primario: 550 mΏ ± 10% • Resistencia devanado secundario: 3 KΏ ± 10% • Resistencia pipeta 5 kΏ Conexiones: 1. Masa circuito (cable anaranjado/blanco) 2. Alimentación (cable rojo/marrón) ERRORES ELÉCTRICOS Bobina A.T. P0351 - cortocircuito con el positivo / circuito abierto o cortocircuito hacia el negativo.
Página 102 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Desconectar el conector de la centralita y el conector de la bobina. • Controlar el aislamiento de la masa del PIN 1 del conector de la bobina (o PIN 1 del conector de la centralita). Restablecer el mazo de cables si fuera necesario.
Página 103 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Controlar, con la llave en ON, la presencia de tensión en el PIN 1 del conector de la bobina. Si no se detecta tensión, controlar la continuidad del mazo de cables entre bobina y relé de inyección (n°...
Página 104: Sensor Cambio En Desembrague
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica Búsqueda de averías • Desconectar el conector del sensor y controlar el aislamiento de masa del cable violeta: si hay continuidad con la masa, restablecer el mazo de cables, si está aislado desde masa, sustituir el interruptor.
Página 105 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Si hay continuidad, efectuar el procedimiento de control del cable marrón negro, entre la centralita y el tablero. • Sustituirlo si está dañado. • Si no está dañado, controlar la continuidad. • Si no hay continuidad, restablecer el mazo de cables.
Página 106 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Embrague liberado: circuito abierto (resistencia infinita) Conexiones: 1. Tensión 12 V (cable marrón blanco) 2. Masa (cable azul negro) La motocicleta no arranca ni aún accionando la palanca del embrague Búsqueda de averías •...
Página 107 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica Ubicación: • sensor: en placa de soporte caballete lateral • conector: lado izquierdo, cerca del mo- tor de arranque Características eléctricas: • Caballete arriba: circuito cerrado (con- tinuidad) • Caballete abajo: circuito abierto (resis-...
Página 108 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica Sensor temperatura aire salpicadero Función Indica en el tablero la temperatura del aire en el ambiente. Funcionamiento / Principio de funcionamiento Sensor tipo NTC (sensor de resistencia inversa- mente variable con respecto a la temperatura).
Página 109 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica • Si la resistencia del sensor no es correcta, sustituir el sensor. • Si es correcta, con la llave en ON controlar la presencia de tensión en el PIN 1 del conector del sensor: •...
Página 110: Diagnóstico
NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica PIN: cable rosa/amarillo (de frente al mazo de cables): • tensión 0 V con engine kill en STOP; • 12 V con engine kill en RUN. Cable azul/verde (lado del mazo de cables): siempre tensión 12 V (con llave on) DIAGNÓSTICO...
Página 111 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica 7. Sensor revoluciones motor - Ingreso fre- cuencia 8. Señal sonda lambda (positivo) - Ingreso analógico 9. Línea de diagnóstico (K) - Línea de comuni- cación 10.Línea de diagnóstico (L) - Línea de comuni- cación...
Página 112 NEVADA - NEVADA ANNIVERSARIO Instalación eléctrica Tablero PIN: 1. Ingreso flecha derecha 2. Ingreso set rework 3. Ingreso luces de carretera 4. N.C. 5. N.C. 6. Salida flecha trasera izquierda 7. Salida flecha delantera izquierda 8. Entrada EFI 9. Ingreso flecha izquierda 10.Entrada Neutro.
Página 113: Indice De Los Argumentos
INDICE DE LOS ARGUMENTOS MOT VE OTOR DEL VEHÍCULO...
Página 114: Preparación Del Vehículo
NEVADA - NEVADA ANNIVERSARIO Motor del vehículo HASIS pos. Descripción Tipo Cantidad Notas Tornillo de fijación gomas de soporte M8x14 25 Nm (18,44 lbf ft) del depósito al chasis Tornillo de fijación delantera de la M10x30 50 Nm (36,88 lbf ft) cuna Tornillo de fijación del cambio al cha-...
Página 115: Extracción Motor Del Vehículo
NEVADA - NEVADA ANNIVERSARIO Motor del vehículo Extracción motor del vehículo • Retirar las tapas de las bujías • Desconectar las pipetas de las bujías • Retirar los tornillos de fijación del sen- sor de fase. • Retirar el sensor y conservar la junta •...
Página 116 NEVADA - NEVADA ANNIVERSARIO Motor del vehículo • Quitar los tornillos de fijación de los in- yectores y desconectarlos • Desconectar el conector del sensor temperatura motor. • Aflojar las abrazaderas de fijación del manguito y extraerlo • Desconectar el conector del bulbo de presión de aceite...
Página 117 NEVADA - NEVADA ANNIVERSARIO Motor del vehículo • Quitar el tornillo de fijación de los ca- bles de masa del motor • Desconectar el cable del embrague de la palanca • Desconectar el cable del embrague de la palanca de desacople •...
Página 118 NEVADA - NEVADA ANNIVERSARIO Motor del vehículo • Fijar la caja del filtro en el chasis • Desconectar el conector del sensor de punto muerto • Levantar la caja del filtro y extraer el mazo de cables a través de la placa de soporte •...
Página 119 NEVADA - NEVADA ANNIVERSARIO Motor del vehículo • Extraer las protecciones de los torni- llos de fijación de la cuna • Quitar los tornillos de fijación de la cu- na, prestando atención a conservar las tuercas y las arandelas •...
Página 120: Instalación Motor En El Vehículo
NEVADA - NEVADA ANNIVERSARIO Motor del vehículo • Quitar el tornillo de fijación del amorti- guador trasero derecho y extraerlo del perno del cardan • Quitar los pernos laterales prestando atención a conservar las tuercas • Levantar el chasis y separarlo del blo- que motor Instalación motor en el vehículo...
Página 121 NEVADA - NEVADA ANNIVERSARIO Motor del vehículo • Colocar el perno central del lado dere- cho de la motocicleta, posicionar la arandela y la tuerca del lado opuesto • Introducir los pernos laterales y las tuercas de fijación correspondientes •...
Página 122 NEVADA - NEVADA ANNIVERSARIO Motor del vehículo • Colocar el amortiguador trasero dere- cho en el perno y fijarlo • Fijar el amortiguador trasero izquierdo con el perno y la tuerca • Conectar el conector del interruptor del caballete lateral •...
Página 123 NEVADA - NEVADA ANNIVERSARIO Motor del vehículo • Conectar el cable del embrague a la palanca de desacople • Conectar el cable del embrague a la palanca • Instalar el manguito prestando aten- ción a la correcta posición de las abra-...
Página 124 NEVADA - NEVADA ANNIVERSARIO Motor del vehículo • Conectar el conector del bulbo de pre- sión de aceite • Fijar los cables de masa del motor • Conectar el conector del sensor de temperatura del motor • Conectar y fijar los inyectores...
Página 125 NEVADA - NEVADA ANNIVERSARIO Motor del vehículo • Instalar el sensor de fase con su junta • Conectar el conector del alternador • Conectar las pipetas de las bujías • Instalar las tapas de las bujías MOT VE - 125...
Página 126: Indice De Los Argumentos
INDICE DE LOS ARGUMENTOS OTOR...
Página 127 NEVADA - NEVADA ANNIVERSARIO Motor PARA CONSULTAR EL CAPÍTULO DEL MOTOR Y SUS COMPONENTES HACER REFERENCIA AL MANUAL CORRESPONDIENTE: "MSS Engine V750 IE My2012" MOT - 127...
Página 128 INDICE DE LOS ARGUMENTOS ALIM LIMENTATION...
Página 129: Esquema Del Circuito
NEVADA - NEVADA ANNIVERSARIO Alimentation Esquema del circuito Leyenda: 1. Depósito combustible 2. Cuerpo de mariposa 3. Filtro de gasolina 4. Tubo de envío combustible 5. Grupo bomba de alimentación Inyección ALIM - 129...
Página 130 NEVADA - NEVADA ANNIVERSARIO Alimentation Esquema Leyenda: 1. Posición centralita 2. Interruptor de encendido 3. Batería 4. Bomba de combustible 5. Bobinas 6. Tablero 7. Sensor temperatura del aire 8. Sensor de posición de las válvulas de mariposa 9. Inyectores 10.Sensor de posición del cigüeñal...
Página 131: Pantalla De Lectura De Parámetros Del Motor
NEVADA - NEVADA ANNIVERSARIO Alimentation 13.Caballete lateral Pantalla INFO ECU En esta pantalla se leen los datos generales rela- cionados con la centralita, por ejemplo, tipo de software, mapa, fecha de programación de la cen- tralita PANTALLA INFO ECU Característica Descripción/Valor...
Página 132: Pantalla Activaciones
NEVADA - NEVADA ANNIVERSARIO Alimentation Característica Navigator Característica P.A.D.S. Descripción / Valor Tensión sonda lambda iz- Tensión sonda lambda 1 100 - 900 mV (valores indicativos) Señal bajo tensión que la quierda centralita recibe de la sonda lambda: inversamente proporcio- nal a la presencia de oxígeno...
Página 133: Uso P.A.D.S. Para Sistema Inyección
NEVADA - NEVADA ANNIVERSARIO Alimentation Característica Navigator Característica P.A.D.S. Descripción / Valor Cuentarrevoluciones Cuentarrevoluciones Inyector izquierdo Inyector 1 Inyector derecho Inyector 2 Motor ralentí Stepper Calentamiento sonda lambda Calentador lambda 1 izquierda Calentamiento sonda lambda Calentador lambda 2 derecha Relé faros Relé...
Página 134 NEVADA - NEVADA ANNIVERSARIO Alimentation Característica Característica Descripción / Valor Navigator Descripción / Valor P.A.D.S. Navigator P.A.D.S. Control lambda cilindro Circuito lambda 2 Open loop/Closed loop Abierto / Cerrado / Diagnóstico / derecho Error Título completo (cilindro Título completo cilindro Sí/No...
Página 135: Pantalla Errores
NEVADA - NEVADA ANNIVERSARIO Alimentation Pantalla ERRORES En esta pantalla aparecen los eventuales errores detectados en el vehículo (ATT) o guardados en la centralita (MEM), y es posible controlar la elimi- nación de los errores (STO). VISUALIZACIÓN DE ERRORES Característica Característica...
Página 136 NEVADA - NEVADA ANNIVERSARIO Alimentation Característica Característica Descripción / Valor Navigator Descripción / Valor P.A.D.S. Navigator P.A.D.S. Mando starter Diagnóstico star- Circuito en corto hacia el positivo / Cir- ter (telerruptor) cuito abierto o en corto hacia la masa Inyector cilindro...
Página 137: Pantalla Configuraciones
NEVADA - NEVADA ANNIVERSARIO Alimentation Pantalla CONFIGURACIONES En esta pantalla se puede efectuar la regulación de algunos parámetros de la centralita. PARÁMETROS REGULABLES Característica Navigator Característica P.A.D.S. Descripción / Valor Autoaprendizaje de la posi- Puesta a cero TPS ción de la mariposa...
Página 138: Suspensiones
INDICE DE LOS ARGUMENTOS SUSP USPENSIONES...
Página 139: Extracción Rueda Delantera
NEVADA - NEVADA ANNIVERSARIO Suspensiones Delantera UEDA DELANTERA pos. Descripción Tipo Cantidad Notas Eje de la rueda delantera M18x1.5 80 Nm (59,00 lbf ft) Tornillo fijación disco del freno de- M8x20 25 Nm (18,44 lbf ft) Loctite 243 lantero Extracción rueda delantera •...
Página 140: Horquilla Delantera
NEVADA - NEVADA ANNIVERSARIO Suspensiones ANILLAR Y ANDOS pos. Descripción Tipo Cantidad Notas Tornillo de fijación del conmutador SWP 5 1,5Nm (1.11 lb ft) Tornillo de fijación contrapeso 10Nm (7.37 lb ft) Loctite 243 Tornillo de fijación del perno en U del man- M6x25 10Nm (7.37 lb ft)
Página 141 NEVADA - NEVADA ANNIVERSARIO Suspensiones pos. Descripción Tipo Cantidad Notas Tornillo de bloqueo del eje de la rueda en la M6x30 10Nm (7.37 lbf ft) Apretar en la secuencia botella de la horquilla derecha 1-2-1 Tornillo de fijación de los vástagos en la placa...
Página 142: Extracción Barras
NEVADA - NEVADA ANNIVERSARIO Suspensiones 14.Elemento de bombeo completo 15.Muelle 16.Tubo 17.Tapón completo 18.Tornillo 19.Base con manguito 20.Tuerca 21.Placa superior horquilla 22.Arandela 23.Tuerca 24.Goma 25.Distanciador 26.Escudilla 27.Tuerca 28.Segmento 29.Funda derecha completa 30.Perno en U inferior 31.Perno en U superior 32.Tornillo 33.Tornillo...
Página 143 NEVADA - NEVADA ANNIVERSARIO Suspensiones DURANTE LAS OPERACIONES DESCRITAS A CONTINUACIÓN, LOS VÁSTAGOS Y SUS COM- PONENTES INTERNOS DEBERÁN APRETARSE EN UN TORNILLO DE BANCO, PRESTAR MU- CHA ATENCIÓN A NO DAÑARLOS APRETANDO EXCESIVAMENTE; UTILIZAR SIEMPRE CUBREZAPATAS DE ALUMINIO. •...
Página 144: Vaciado Aceite
NEVADA - NEVADA ANNIVERSARIO Suspensiones • Desenroscar el tornillo de fijación su- perior. • Desenroscar el tornillo de fijación infe- rior. • Extraer el vástago hacia abajo girándolo ligeramente primero en un sentido y luego en el opuesto. Vaciado aceite Para descargar el aceite, realizar las operaciones mencionadas a continuación:...
Página 145: Procedimiento Horquilla Kaifa
NEVADA - NEVADA ANNIVERSARIO Suspensiones • Desenroscar el tapón de cierre supe- rior. Prestar atención al posible empuje que el muelle puede provocar en el ta- pón desenroscado. PROCEDIMIENTO HORQUILLA KAIFA • No arruinar la junta tórica durante la extracción.
Página 146 NEVADA - NEVADA ANNIVERSARIO Suspensiones • Vaciar el aceite contenido en el interior del vástago. NOTA PARA FACILITAR LA SALIDA DEL ACEITE CONTENIDO DENTRO DE LA VARILLA DEL ELEMENTO HIDRÁULICO, BOMBEAR EMPUJANDO EL VÁSTAGO DENTRO DE LA BOTELLA PORTARRUEDA. •...
Página 147 NEVADA - NEVADA ANNIVERSARIO Suspensiones • Retirar el rascador de polvo haciendo palanca con un destornillador. ATENCIÓN OPERAR CON CUIDADO PARA NO ARRUINAR EL BORDE DEL MONTANTE Y EL RASCADOR DE POLVO. • Retirar hacia arriba el rascador de pol- •...
Página 148: Control Componentes
NEVADA - NEVADA ANNIVERSARIO Suspensiones Control componentes • Controlar todas las piezas extraídas del interior del montante, en especial: el anillo de estanqueidad y el rascador de polvo, ya que son los elementos que garantizan la estanqueidad; si al- gunos de ellos estuvieran dañados, proceder a su sustitución.
Página 149 NEVADA - NEVADA ANNIVERSARIO Suspensiones • Introducir el casquillo inferior de desli- zamiento en el alojamiento en el tubo de sustentación. • Proceder al montaje del tubo de sus- tentación en el montante portarrueda. • Introducir el tubo de sustentación en el portarrueda y empujarlo hasta el tope.
Página 150 NEVADA - NEVADA ANNIVERSARIO Suspensiones • Introducir la escudilla y el anillo de es- tanqueidad bien lubricado en el tubo de sustentación. • Utilizando un introductor a tal efecto, empujar el anillo de estanqueidad en el montante hasta el tope.
Página 151: Reposición Aceite
NEVADA - NEVADA ANNIVERSARIO Suspensiones Reposición aceite • Colocar la botella en posición vertical en un tornillo de banco provisto de za- patas de protección. • Comprimir la botella en el vástago. • Verter parte del aceite para horquilla dentro de la botella.
Página 152: Instalación Barras
NEVADA - NEVADA ANNIVERSARIO Suspensiones • Colocar el tapón en el tubo portante prestando atención a no arruinar la jun- ta tórica. • Apretar el tapón con el par prescrito. Instalación barras • Introducir el vástago en la moto haciéndolo pasar a través de la placa inferior y la placa superior.
Página 153: Cojinetes Dirección
NEVADA - NEVADA ANNIVERSARIO Suspensiones Cojinetes dirección USPENSIÓN DELANTERA IRECCIÓN pos. Descripción Tipo Cantidad Notas Tapón vástago horquilla 50 Nm (36,88 lbf ft) Tornillo de bloqueo del eje de la rueda en la M6x30 10Nm (7.37 lbf ft) Apretar en la secuencia...
Página 154: Regulación Juego
NEVADA - NEVADA ANNIVERSARIO Suspensiones pos. Descripción Tipo Cantidad Notas Casquillo del tubo de la dirección M23x1 50 Nm (36,88 lbf ft) Regulación juego • Retirar la cubierta del conmutador de llave. • Desenroscar y extraer los tornillos y recuperar los pernos en U, sostenien- do el manillar.
Página 155 NEVADA - NEVADA ANNIVERSARIO Suspensiones • Extraer de la horquilla delantera la pla- ca superior. • Regular la tuerca. • Posicionar la placa superior en la hor- quilla delantera. • Apretar la tuerca central. • Interviniendo en ambos lados, apretar el tornillo que bloquea la placa superior a la horquilla delantera.
Página 156: Amortiguadores
NEVADA - NEVADA ANNIVERSARIO Suspensiones Trasero Amortiguadores USPENSIÓN RASERA pos. Descripción Tipo Cantidad Notas Tornillo de fijación superior del amortiguador M6x35 10 Nm (7,37 lbf ft) Loctite 243 al chasis Perno de fijación inferior del amortiguador iz- M10x1,5 35 Nm (25.81 lbf ft) quierdo a la horquilla Espárrago de fijación del amortiguador dere-...
Página 157 NEVADA - NEVADA ANNIVERSARIO Suspensiones • Desenroscar y retirar el tornillo inferior. SUSP - 157...
Página 158: Indice De Los Argumentos
INDICE DE LOS ARGUMENTOS CICL ICLÍSTICA...
Página 159 NEVADA - NEVADA ANNIVERSARIO Ciclística Basculante RANSMISIÓN TRASERA BASCULANTE pos. Descripción Tipo Cantidad Notas Tornillo de cierre mordaza de la bas- M10x45 30 Nm (22,13 lbf ft) culante Perno de fijación de la placa porta M16x1 25 Nm (18,44 lbf ft) pinza trasera al basculante Tuerca de fijación de la caja de trans-...
Página 160 NEVADA - NEVADA ANNIVERSARIO Ciclística UEDA TRASERA pos. Descripción Tipo Cantidad Notas Tuerca eje de la rueda trasera M16x1,5 120 Nm (88.51 lb ft) Tornillo de fijación del disco de freno M8x25 25 Nm (18.44 lb ft) Loctite 243 trasero Extracción...
Página 161 NEVADA - NEVADA ANNIVERSARIO Ciclística • Extracción pinza freno trasero, liberan- do el tubo de freno de las fijaciones en el basculante. • Desenroscar y sacar el tornillo de fija- ción del porta pinza de frenos. • Extraer ambas suspensiones traseras.
Página 162 NEVADA - NEVADA ANNIVERSARIO Ciclística • Aflojar el tornillo que bloquea el perno rueda. • Extraer el perno rueda recuperando el distanciador. • Extraer la rueda trasera. • Desenroscar la abrazadera de suje- ción. • Levantar el fuelle. CICL - 162...
Página 163 NEVADA - NEVADA ANNIVERSARIO Ciclística • Desenroscar las tuercas. • Aflojar los pernos de manera que se pueda extraer la horquilla trasera osci- lante de la caja de cambios. • Levantar la arandela de engrosamien- to entre el brazo derecho de la horqui- lla trasera y la caja de cambios.
Página 164: Instalación
NEVADA - NEVADA ANNIVERSARIO Ciclística • Controlar que el anillo de estanqueidad (seeger) no haya perdido elasticidad o se haya deformado. • Controlar que el dentado exterior y la acanaladura interior del manguito no estén arruinados. Instalación • Introducir la horquilla trasera en la tapa de la caja de cambios.
Página 165 NEVADA - NEVADA ANNIVERSARIO Ciclística • Enroscar la abrazadera. • Montar la rueda trasera. Par cónico Extracción • Extraer las cuatro tuercas recuperan- do las arandelas. • Extraer la caja de transmisión con la horquilla trasera. CICL - 165...
Página 166 NEVADA - NEVADA ANNIVERSARIO Ciclística • Extraer el manguito del piñón. • Extraer el muelle. • Extraer el anillo de estanqueidad. • Extraer el fondo. • Extraer el engranaje. Control Gruppo pignone • Desmontar la caja de la horquilla tra- sera oscilante.
Página 167 NEVADA - NEVADA ANNIVERSARIO Ciclística • Introducir el manguito ranurado del pi- ñón en la herramienta y desenroscar la tuerca. • Extraer el distanciador. • Extraer el piñón. • Extraer la arandela de compensación. • Extraer la junta tórica. •...
Página 168 NEVADA - NEVADA ANNIVERSARIO Ciclística • Extraer el cojinete cónico de la protec- ción. • Extraer la junta tórica. • Extraer el distanciador. • Extraer las dos arandelas de compen- sación. • Extraer el cojinete cónico de la protec- ción.
Página 169 NEVADA - NEVADA ANNIVERSARIO Ciclística • Utilizando el punzón específico (19926400) montar el anillo exterior de los cojinetes cónicos en la protección porta piñón cónico. • Posicionar la arandela de compensa- ción. • Utilizando el punzón específico (19926200) montar el anillo interior del cojinete en el piñón.
Página 170 NEVADA - NEVADA ANNIVERSARIO Ciclística • Posicionar las dos arandelas de com- pensación en el piñón. • Posicionar el distanciador en el piñón. • Posicionar la junta tórica. • Utilizando el punzón específico (19926100) montar el piñón completo en la protección.
Página 171 NEVADA - NEVADA ANNIVERSARIO Ciclística • Introducir el manguito ranurado del pi- ñón en la herramienta (19907100) y apretar la tuerca. Smontaggio gruppo scatola • Desenroscar los tornillos recuperando las arandelas. • Levantar el disco de freno del perno perforado.
Página 172 NEVADA - NEVADA ANNIVERSARIO Ciclística Extraer de la tapa: • El cojinete de rodillos. • Utilizando el punzón específico (19907000) extraer el anillo interior del cojinete de rodillos. • Extraer la arandela. • Extraer la arandela. • Desenroscar los tornillos recuperando las correspondientes placas de segu- ridad.
Página 173 NEVADA - NEVADA ANNIVERSARIO Ciclística • Extraer el anillo de estanqueidad. • Por medio del punzón específico, ex- traer el cojinete de la tapa. • Utilizando el extractor específico (19927500) levantar el anillo exterior del cojinete de rodillos de la caja.
Página 174 NEVADA - NEVADA ANNIVERSARIO Ciclística perno perforado: no estén muy desgastados, abollados o arruinados, en caso contrario, sustituirlos. • Que el anillo de estanqueidad en la caja no esté roto o haya perdido elasticidad, de lo contrario sustituirlo. • Que el cojinete de rodillos en la caja no tenga los rodillos achatados o desgastados, de lo contrario sustituirlo.
Página 175 NEVADA - NEVADA ANNIVERSARIO Ciclística • Untar los dientes del piñón con colo- rante específico que puede conseguir- se en el mercado. • Montar el grupo corona-perno perfora- do tapa, distanciadores correspon- dientes y juntas en la caja y enroscar provisoriamente los tornillos.
Página 176 NEVADA - NEVADA ANNIVERSARIO Ciclística • Si el contacto resulta de ese modo, la corona está demasiado próxima al eje de rotación del piñón: alejar la corona aumentando el espesor del distancia- dor. • Si el contacto resulta de ese modo, el piñón está...
Página 177 NEVADA - NEVADA ANNIVERSARIO Ciclística • Montar en la caja de transmisión la arandela. • Utilizando el punzón específico (19926000) montar el anillo de estan- queidad en la caja. • Utilizando el punzón específico (19926500) montar el anillo exterior del cojinete de rodillos en la caja.
Página 178 NEVADA - NEVADA ANNIVERSARIO Ciclística • Utilizando el punzón específico (19927900) montar el anillo interior del cojinete de rodillos en el perno perfo- rado. • Introducir el anillo de estanqueidad en el perno perforado. • Montar el perno perforado en la tapa.
Página 179 NEVADA - NEVADA ANNIVERSARIO Ciclística • Posicionar las placas y apretar los tor- nillos. • Introducir la arandela. • Introducir la arandela. • Montar el anillo elástico de estanquei- dad. • Introducir en la tapa las juntas y el ani- llo de engrosamiento.
Página 180 NEVADA - NEVADA ANNIVERSARIO Ciclística • Montar el disco de freno en el perno perforado bloqueando los tornillos con arandelas con llave dinamométrica. • Al volver a montar la protección del pi- ñón cónico en la transmisión, tener presente que las acanaladuras de pa- so de aceite con orificios deben mon- tarse en línea vertical (mirando las...
Página 181 NEVADA - NEVADA ANNIVERSARIO Ciclística • Introducir los tornillos prisioneros de la caja de transmisión en los orificios de manera correcta. • Enroscar las tuercas con arandela sin bloquearlas. CICL - 181...
Página 182 NEVADA - NEVADA ANNIVERSARIO Ciclística Escape NSTALACIÓN DE ESCAPE pos. Descripción Tipo Cantidad Notas Tuerca de fijación tubo de escape al 10 Nm (7.37 lb ft) motor Tornillo abrazadera de fijación tubo 10 Nm (7.37 lb ft) de escape al compensador Tornillo abrazadera de fijación com-...
Página 183 NEVADA - NEVADA ANNIVERSARIO Ciclística Leyenda: 1. Tubo de escape derecho 2. Tubo de escape izquierdo 3. Racor colectores de escape 4. Abrazadera silenciador izquierdo 5. Junta 6. Distanciador 7. Tuerca anular 8. Arandela 9. Tuerca 10.Silenciador izquierdo 11.Silenciador derecho 12.Abrazadera...
Página 184: Extracción Terminal
NEVADA - NEVADA ANNIVERSARIO Ciclística 22.Distanciador 23.Casquillo 24.Arandela aislante 25.Protección anticalor del escape 26.Perno en U 27.Tornillo TBEI con reborde Extracción terminal El motor y los componentes del sistema de escape se calientan demasiado y permanecen calientes durante un cierto tiempo incluso después de apagar el motor. Antes de manipular estos componentes, colocarse guantes aislantes o aguardar a que el motor y el sistema de escape se enfríen.
Página 185: Extracción Colector De Escape
NEVADA - NEVADA ANNIVERSARIO Ciclística Extracción colector de escape • Retirar las tuercas de fijación de la tuerca anular del escape y conservar las arandelas • Retirar los distanciadores • Retirar las tuercas anulares • Extraer el motor de arranque para poder desconectar el conector de la sonda lambda iz-...
Página 186: Extracción Sonda Lambda
NEVADA - NEVADA ANNIVERSARIO Ciclística • Desconectar el conector de la sonda lambda derecha y extraer el mazo de cables del pasacables • Aflojar las abrazaderas entre el racor y los colectores de escape • Extraer los colectores Extracción sonda lambda •...
Página 187 NEVADA - NEVADA ANNIVERSARIO Ciclística CICL - 187...
Página 188: Indice De Los Argumentos
INDICE DE LOS ARGUMENTOS CARROC ARROCERÍA...
Página 189: Espejos Retrovisores
NEVADA - NEVADA ANNIVERSARIO Carrocería ARROCERÍA ARTE ELANTERA pos. Descripción Tipo Cantidad Notas Tornillo de fijación de la placa estabilizado- M8x40 15 Nm (11,06 lbf ft) Loctite 243 ra a la horquilla Tornillo de fijación del guardabarros a la M6x11...
Página 190 NEVADA - NEVADA ANNIVERSARIO Carrocería • Desconectar el conector. • Trabajando desde ambos lados, de- senroscar el tornillo de fijación, pres- tando atención a no dejar caer el grupo óptico. • Trabajando desde ambos lados, des- conectar los dos conectores.
Página 191: Grupo Óptico Trasero
NEVADA - NEVADA ANNIVERSARIO Carrocería Carenados laterales Grupo óptico trasero • Desmontar previamente el guardaba- rros trasero. • Desconectar el conector del grupo óp- tico trasero. • Desenroscar y quitar los tres tornillos de fijación. • Retirar el faro trasero.
Página 192: Carenados Laterales
NEVADA - NEVADA ANNIVERSARIO Carrocería Carenados laterales • Retirar el asiento. • Trabajando desde ambos lados, quitar el tornillo superior. • Extraer el carenado lateral. Guardabarros trasero (ANNIVERSARIO) CARROC - 192...
Página 193: Quitar El Asiento
NEVADA - NEVADA ANNIVERSARIO Carrocería UARDABARROS TRASERO pos. Descripción Tipo Cantidad Notas Tornillo de fijación delantera y central del 10 Nm (7,37 lb ft) guardabarros trasero Tornillo de fijación lateral del guardabarros M8x30 25Nm (18,44 lb ft) trasero Tornillo de fijación del portamatrícula al re-...
Página 194 NEVADA - NEVADA ANNIVERSARIO Carrocería • Retirar los tornillos delanteros (2) que fijan el guardabarros al chasis y con- servar las tuercas • Retirar los tornillos laterales (3) que fi- jan el guardabarros y las manillas del pasajero al chasis, de ambos lados, y conservar las tuercas •...
Página 195 NEVADA - NEVADA ANNIVERSARIO Carrocería • Desenroscar y retirar los dos tornillos ubicados en el interior del guardaba- rros. • Desenroscar el tornillo de fijación del amortiguador trasero. • Retirar la barra lateral. • Desenroscar y quitar los dos tornillos de fijación del asa de agarre.
Página 196 NEVADA - NEVADA ANNIVERSARIO Carrocería • Desenroscar los dos tornillos de fija- ción delantera del guardabarros trase- • Desenroscar y quitar los dos tornillos de fijación ubicados debajo del guar- dabarros trasero. • Desconectar el conector del faro tra- sero.
Página 197: Guardabarros
NEVADA - NEVADA ANNIVERSARIO Carrocería • Desconectar los conectores de los in- termitentes y de la luz de matrícula. • Desenroscar y quitar los dos tornillos de fijación del paso de la rueda. • Retirar el paso de la rueda.
Página 198: Deposito Carburante
NEVADA - NEVADA ANNIVERSARIO Carrocería • Extraer, desde la parte trasera, la fal- dilla guardabarros Deposito carburante • Desenroscar y quitar el tornillo poste- rior. • Levantar parcialmente el depósito pa- ra poder desconectar el racor del tubo del combustible, sin dañarlo.
Página 199 NEVADA - NEVADA ANNIVERSARIO Carrocería • Desconectar el tubo de combustible. • Extraer el respiradero del combustible. • Retirar el depósito de combustible retirándolo desde atrás. CARROC - 199...
Página 200 INDICE DE LOS ARGUMENTOS PRE EN RE ENTREGA...
Página 201: Comprobación Estética
NEVADA - NEVADA ANNIVERSARIO Pre entrega Antes de entregar el vehículo, efectuar los controles listados. ADVERTENCIA PRESTAR MUCHA ATENCIÓN AL MANIPULAR LA GASOLINA. Comprobación estética - Pintura - Acoplamiento de las Partes plásticas - Arañazos - Suciedad Comprobación aprietes - Bloqueos de seguridad: grupo suspensiones delantera y trasera grupo fijación de pinzas del freno delanteras y traseras...
Página 202: Comprobación Niveles
NEVADA - NEVADA ANNIVERSARIO Pre entrega asistencia técnica para saber si existen actualizaciones disponibles y para conocer los detalles de la operación. ATENCIÓN LA BATERÍA SE DEBE CARGAR ANTES DE SER USADA POR PRIMERA VEZ PARA GARANTI- ZAR EL MÁXIMO RENDIMIENTO. LA FALTA DE UNA CARGA ADECUADA DE LA BATERÍA ANTES DE UTILIZARLA POR PRIMERA VEZ CON BAJO NIVEL DE ELECTROLITO DAÑARÁ...
Página 203: Prueba En Carretera
NEVADA - NEVADA ANNIVERSARIO Pre entrega Prueba en carretera - Arranque en frío - Funcionamiento de instrumentos - Respuesta al mando de aceleración - Estabilidad en aceleración y frenado - Eficacia de frenos delantero y trasero - Eficacia de suspensiones delantera y trasera - Ruido anormal Comprobación estático...
Página 204 NEVADA - NEVADA ANNIVERSARIO Pre entrega LA PRESIÓN DE INFLADO DE LOS NEUMÁTICOS DEBE SER CONTROLADA Y REGULADA CUANDO LOS MISMOS SE ENCUENTRAN A TEMPERATURA AMBIENTE. PRE EN - 204...
Página 205 Aceite motor: 41, 43, 103 Amortiguadores: 156 Arranque: 83 Asiento: Batería: 80, 86 Bobina: 100 Bombillas: 84 Bujías: Caballete: 106 Caballete lateral: 106 Caja del filtro: Cambio: 104 Carenados: 50, 114, 191, 192 Combustible: 99 Conectores: 110 Cuerpo de mariposa: 44, 46 Depósito: ECU: 110, 131 Embrague: 105...
Página 206 Interruptor Run/Stop: 109 Laterales: 50, 114, 191, 192 Manillar: 139 Mantenimiento: Neumáticos: 14 Normas de seguridad: 7 Pantalla: 131–133, 135, 137 Rueda delantera: 139 Rueda trasera: Sonda lambda: 91, 186 Tablero: 79, 112 Testigo service: 79 Testigos: Transmisión: 12, 40...

Este manual también es adecuado para:

Nevada anniversario

MOTO GUZZI NEVADA Manual De Instrucciones De Servicio

Enlaces rápidos

Manuales relacionados para MOTO GUZZI NEVADA

Resumen de contenidos para MOTO GUZZI NEVADA

Este manual también es adecuado para:

Tabla de contenido
