Resumen de contenidos para Leica Geosystems Builder

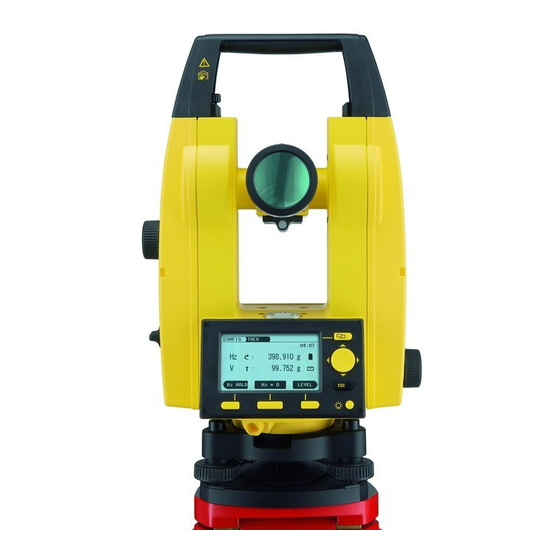

- Página 1 Leica Builder Guía rápida Versión 1.0 Español...
-
Página 2: Tabla De Contenido
PROGRAMA DE APLICACION - Ángulo & Distancia PROGRAMA DE APLICACION - Distancia de Enlace PROGRAMA DE APLICACION - Área Para utilizar el producto de la manera permitida, consulte las instrucciones de seguridad detalladas en el Manual del Usuario. Leica Builder Guía rápida... -
Página 3: Setup: Establecer Línea De Control - Sobre El 1Er Punto
Sobre el 1er Punto y aceptar con Visar el punto y aceptar con OK. Después de pulsar SI se fijarán la Estación y la Orientación Los anteriores parámetros de Esta- ción y Orientación serán sustituidos por los recién calculados. Leica Builder Guía rápida... - Página 4 SETUP: Establecer Línea de Control - Sobre el 1er Punto Leica Builder Guía rápida...
-
Página 5: Setup: Establecer Línea De Control - Cualquiera
OK. Pulsar para resaltar la opción de estacionamiento Cualquiera y aceptar con OK. Visar el punto inicial de la línea. Medir y registrar el punto inicial de la línea. Visar el segundo punto de la línea. Leica Builder Guía rápida... -
Página 6: Descripción
SETUP: Establecer Línea de Control - Cualquiera Paso Pantalla Descripción Medir y registrar el segundo punto de la línea. Después SI se fijarán la Estación y la Orientación. Los anteriores parámetros de Esta- ción y Orientación serán sustituidos por los recién calculados. Leica Builder Guía rápida... -
Página 7: Setup: Establecer Coordenadas - Sobre Punto Conocido
Introducir la altura del instrumento y la altura del prisma, y aceptar con Seleccionar el punto en la memoria o introducir un nuevo punto o las coordenadas de un punto de esta- ción conocido, y aceptar con OK. Leica Builder Guía rápida... - Página 8 OK. Visar el punto y aceptar con OK. Después de pulsar SI se fijarán la Estación y la Orientación Los anteriores parámetros de Esta- ción y Orientación serán sustituidos por los recién calculados. Leica Builder Guía rápida...
-
Página 9: Setup: Establecer Coordenadas - Cualquiera
Seleccionar el primer punto en la memoria o introducir un nuevo punto o las coordenadas, y aceptar con OK. Visar el primer punto. Medir y registrar el primer punto. Leica Builder Guía rápida... - Página 10 Si la diferencia está dentro del límite, aceptar con SI. Después de pulsar SI se fijarán la Estación y la Orientación Los anteriores parámetros de Esta- ción y Orientación serán sustituidos por los recién calculados. Leica Builder Guía rápida...
-
Página 11: Setup: Establecer Alturas
Arrastre de Cota. Seleccionar en la memoria un punto de altura conocida o introducir un nuevo punto o la altura, y aceptar con OK. Visar el punto de cota conocida. Medir el punto de cota conocida. Leica Builder Guía rápida... - Página 12 SETUP: Establecer Alturas Paso Pantalla Descripción Después de pulsar SI se fijará la nueva altura de la estación. La altura anterior de la estación será sustituida por la recién calcu- lada. Leica Builder Guía rápida...
-
Página 13: Programa De Aplicacion - Plantilla
Los puntos a replantear se definen introduciendo los valores de Línea y Desplazamiento, o Coordenada Este y Coordenada Norte, y Altura, en función del método de estacionamiento utilizado. En el BUILDER RM los puntos también se pueden seleccionar en la memoria. El programa calcula y visualiza la diferencia entre el punto medido y el punto que se va a replantear. - Página 14 Se calculan y visualizan las diferen- cias de replanteo ∆línea, ∆despa- zamiento y ∆altura. El gráfico muestra la posición del prisma respecto al punto a replantear. Mover el prisma hasta visualizar diferencias de replanteo próximas a 0.000m. Leica Builder Guía rápida...
-
Página 15: Programa De Aplication - As Built
Línea de Control, se visualizan los valores Línea, Desplazamiento y Altura. Si se ha utilizado un método de estacionamiento con Coorde- nadas, se visualizan los valores de las coordenada Este y Norte y la Altura. Leica Builder Guía rápida... - Página 16 PROGRAMA DE APLICATION - As Built Paso Pantalla Descripción El gráfico muestra las posiciones de la estación, el prisma y los puntos medidos. Leica Builder Guía rápida...
-
Página 17: Programa De Aplicacion - Ángulo & Distancia
Puntero Láser. Medir y registrar el punto. Se visualizan el ángulo horizontal, la distancia horizontal y la dife- rencia de altura medidos. El gráfico muestra las posiciones de la estación, el prisma y los puntos medidos. Leica Builder Guía rápida... - Página 18 PROGRAMA DE APLICACION - Ángulo & Distancia Leica Builder Guía rápida...
-
Página 19: Programa De Aplicacion - Distancia De Enlace
Distancia entre P1 y P4 Programa de aplica- Paso Pantalla Descripción ción Área, paso a Asegúrese de que está activo el paso Modo PROG. Pulsar APLI. Pulsar para resaltar el programa de aplicación Distancia de Enlace y aceptar con OK. Leica Builder Guía rápida... - Página 20 Medir y registrar el segundo punto. Una vez medidos y registrados dos puntos, se visualiza la distancia horizontal, la diferencia de altura, la pendiente y la distancia geométrica calculadas entre los puntos medidos. Pulsar OK para medir más puntos. Leica Builder Guía rápida...
-
Página 21: Programa De Aplicacion - Área
Visar el tercer punto. Medir y registrar el tercer punto. Una vez medidos y registrados tres puntos, en la pantalla se visualizan el área y el perímetro calculados y el número de puntos. Pulsar OK para medir más puntos. Leica Builder Guía rápida... - Página 22 PROGRAMA DE APLICACION - Área Paso Pantalla Descripción O pulsar VOLUMEN para calcular el volumen de un bloque. Leica Builder Guía rápida...
- Página 23 (ISO 14001). Recibirá más informaciones sobre nuestro programa TQM a través de nuestra agencia Leica local. Leica Geosystems AG Heinrich-Wild-Strasse CH-9435 Heerbrugg Switzerland Phone +41 71 727 31 31...
