20 878-03
D
Betriebsanleitung
B
Operating instructions
F
Manuel d'utilisation

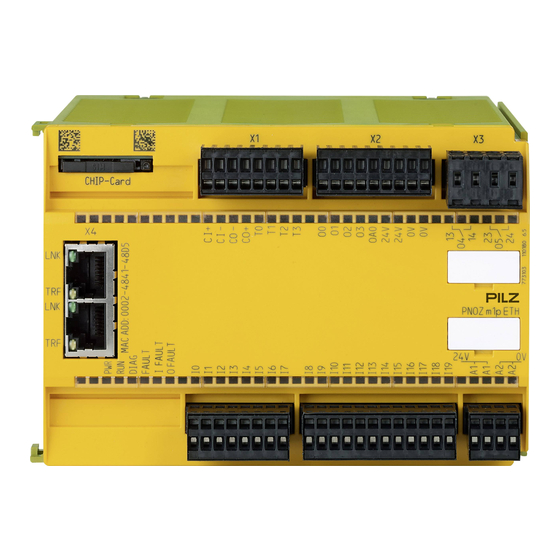

Das Basisgerät PNOZ m1p
Das Basisgerät PNOZ m1p des modularen
Sicherheitssystems PNOZmulti dient dem
sicherheitsgerichteten Unterbrechen von
Sicherheitsstromkreisen.
Das Gerät ist bestimmt für den Einsatz in:
• NOT-AUS-Einrichtungen
• Sicherheitsstromkreisen nach VDE 0113
Teil 1, 11/98 und EN 60204-1, 12/97
(z. B. bei beweglichen Verdeckungen)
Zu Ihrer Sicherheit
Das Basisgerät PNOZ m1p erfüllt alle
notwendigen Bedingungen für einen
sicheren Betrieb.
Beachten Sie jedoch nachfolgend aufge-
führte Sicherheitsbestimmungen:
• Installieren und nehmen Sie das Gerät nur
dann in Betrieb, wenn Sie mit dieser
Betriebsanleitung und den geltenden
Vorschriften über Arbeitssicherheit und
Unfallverhütung vertraut sind.
• Verwenden Sie das Gerät nur gemäß
seiner Bestimmung. Beachten Sie dazu
auch die Werte im Abschnitt "Technische
Daten".
• Halten Sie beim Transport, bei der
Lagerung und im Betrieb die Bedingungen
nach EN 60068-2-6, 01/00 ein (siehe
"Technische Daten").
• Sorgen Sie bei allen kapazitiven und
induktiven Verbrauchern für eine ausrei-
chende Schutzbeschaltung.
• Öffnen Sie nicht das Gehäuse und
nehmen Sie auch keine eigenmächtigen
Umbauten vor.
• Schalten Sie bei Wartungsarbeiten (z. B.
beim Austausch von Schützen) unbedingt
die Versorgungsspannung ab.
Beachten Sie unbedingt die Warnhinweise in
den anderen Abschnitten dieser Anleitung.
Diese Hinweise sind optisch durch Symbole
hervorgehoben.
Wichtig: Beachten Sie die Sicher-
heitsbestimmungen, sonst erlischt
jegliche Gewährleistung.
Gerätebeschreibung
Sicherheitseigenschaften:
Das Basisgerät PNOZ m1p erfüllt folgende
Sicherheitsanforderungen:
• Die Schaltung ist redundant mit Selbst-
überwachung aufgebaut.
• Die Sicherheitseinrichtung bleibt auch bei
Ausfall eines Bauteils wirksam.
• Die Sicherheitsausgänge werden durch
einen Abschalttest periodisch geprüft.
• Die Relaiskontakte erfüllen die Anforde-
rungen für sichere Trennung durch
verstärkte Isolierung gegenüber allen
anderen Stromkreisen des Sicherheitssy-
stems.
PNOZ m1p base unit
The PNOZ m1p base unit from the
PNOZmulti modular safety system is used
for the safety-related interruption of safety
circuits.
The unit is designed for use in:
• Emergency stop equipment
• Safety circuits in accordance with
VDE 0113 Part 1, 11/98 and EN 60204-1,
12/97 (e.g. on movable guards)
For your safety
The PNOZ m1p base unit meets all the
necessary conditions for safe operation.
However, always ensure the following safety
requirements are met:
• Only install and commission the unit if you
are familiar with both these instructions
and the current regulations for health and
safety at work and accident prevention.
• Only use the unit in accordance with its
intended purpose. Please also take note
of the values in the "Technical details"
section.
• Transport, storage and operating
conditions should all conform to
EN 60068-2-6, 01/00 (see "Technical
details").
• Adequate protection must be provided for
all capacitive and inductive consumers.
• Do not open the housing or undertake any
unauthorised modifications.
• When carrying out maintenance work
(e.g. exchanging contactors), make sure
you switch off the supply voltage.
You must take note of the warnings given in
other sections of these instructions. These
are highlighted visually through the use of
symbols.
Notice: Failure to keep to these safety
requirements will render the warranty
invalid.
Unit description
Safety features:
The PNOZ m1p base unit fulfils the following
safety requirements:
• The circuit is redundant with built-in self-
monitoring.
• The safety device remains effective even
in the case of a component failure.
• The safety outputs are tested periodically
using a disconnection test.
• The relay contacts meet the requirements
for safe separation by means of reinforced
insulation against all other circuits in the
safety system.
PNOZ m1p
L'appareil de base PNOZ m1p
L'appareil de base PNOZ m1p du système
de sécurité modulaire PNOZmulti sert à
interrompre en toute sécurité des circuits de
sécurité.
L'appareil est conçu pour les applications
suivantes :
• Circuits d'arrêt d'urgence
• Circuits de sécurité selon les normes VDE
0113-1, 11/98 et EN 60204-1, 12/97
(p. ex. pour protections mobiles)
Pour votre sécurité
L'appareil de base PNOZ m1p satisfait à
toutes les conditions nécessaires pour une
utilisation sûre.
Tenez compte cependant des consignes de
sécurité mentionnées ci-après :
• Vous n'installerez l'appareil et ne le
mettrez en service qu'après vous être
familiarisé avec le présent manuel
d'utilisation et les prescriptions en vigueur
sur la sécurité du travail et la prévention
des accidents.
• N'utilisez l'appareil que conformément à
l'usage auquel est destiné. À ce sujet,
respectez les valeurs indiquées dans les
" Caractéristiques techniques ".
• Pour le transport, le stockage et
l'utilisation, respectez les exigences de la
norme EN 60068-2-6, 01/00 (voir
" Caractéristiques techniques ").
• Veillez à ce que les consommateurs
capacitifs et inductifs aient une protection
suffisante.
• N'ouvrez pas le boîtier et n'effectuez pas
de modifications non autorisées.
• En cas de travaux de maintenance (par
ex. remplacement des contacteurs),
coupez impérativement la tensiond'ali-
mentation.
Respectez impérativement les avertissements
dans les autres paragraphes du présent
manuel d'utilisation. Ces avertissements sont
signalés par des symboles visuels.
Important : observez les consignes
de sécurité sinon la garantie est
annulée.
Description de l'appareil
Caractéristiques de sécurité :
L'appareil de base PNOZ m1p satisfait aux
exigences de sécurité suivantes :
• Conception redondante avec
autosurveillance.
• Le dispositif de sécurité reste actif, même
en cas de défaillance d'un composant.
• Les sorties de sécurité sont testées
périodiquement par un test de coupure.
• Les contacts relais répondent aux
exigences d'une séparation sûre par un
isolement renforcé par rapport à tous les
autres circuits du systèmes de sécurité.
