Dansk
r ≈ 2,5 * (d-2s)
5 x DN

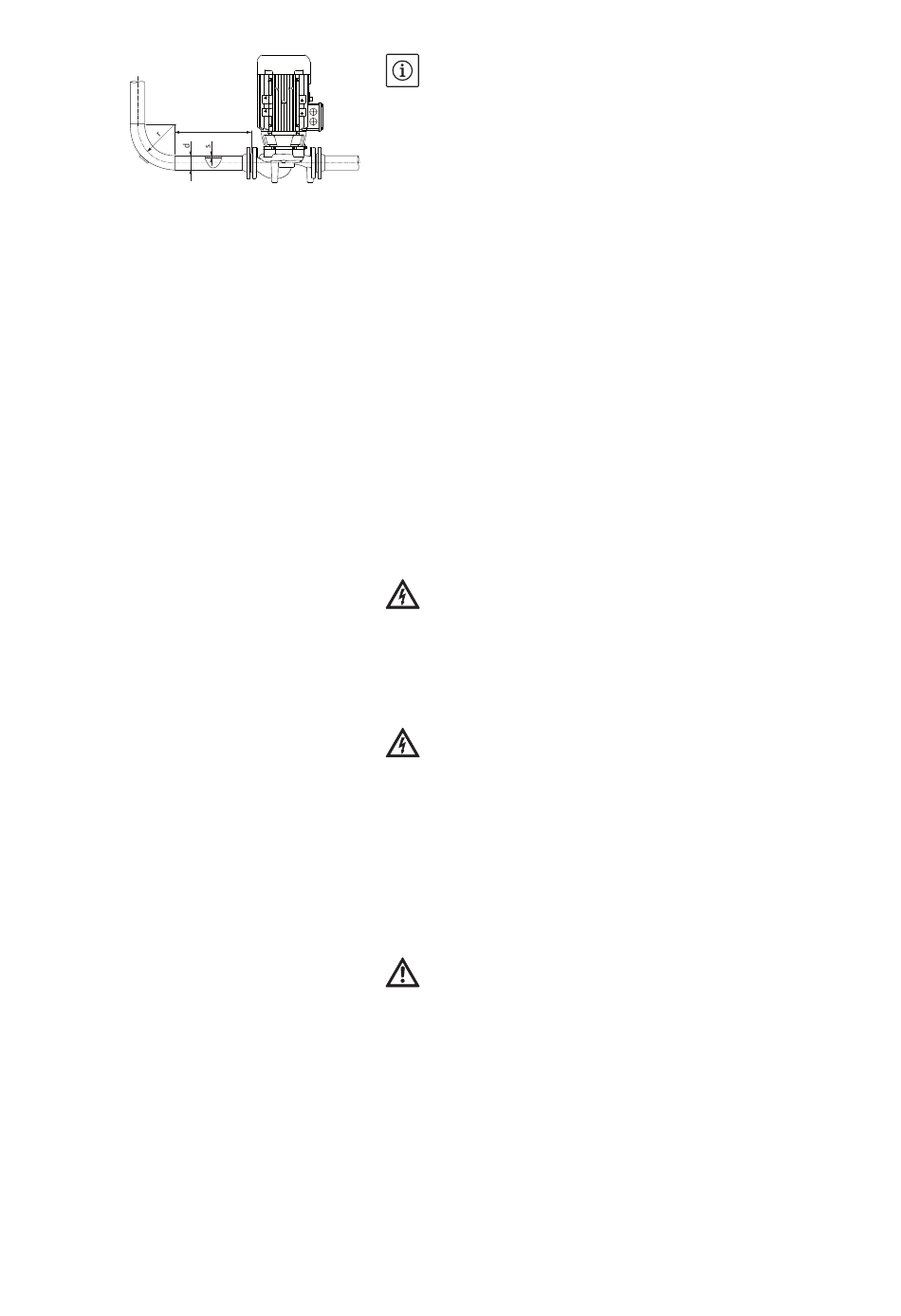

Fig. 44: Stille strækning før og efter
pumpen
Slutkontrol
7.2

Elektrisk tilslutning

Sikkerhed
Forberedelse/bemærkninger
104
BEMÆRK:
Før og efter pumpen skal der føres en såkaldt stille strækning i form
af en lige rørledning. Længden på den stille strækning skal være
mindst 5 x DN af pumpeflangen (Fig. 44). Med denne foranstaltning
undgås strømningskavitation.
• Foretag først tilslutning af rørledninger, når al svejsning og lodning
samt rengøring/skylning af anlægget er afsluttet. Snavs kan forår-
sage, at pumpen ikke er funktionsdygtig.
• Fjern flangeafskærmninger ved pumpens suge- og trykstuds inden
rørledningen anbringes.
Kontrollér atter aggregates tilpasning iht. kapitel 7.1 "Installation" på
side 100.
• Efterspænd om nødvendigt fundamentskruerne.
• Kontrollér, at alle tilslutninger er korrekte og fungerer.
• Kobling/aksel skal let kunne drejes helt rundt med hånden.
Hvis koblingen/akslen ikke kan drejes:
• Løsn koblingen og spænd igen.
Hvis dette ikke hjælper:
• Afmonter motoren (se kapitel 9.2.3 "Udskiftning af motor" på
side 112).
• Rengør motorcentrering og -flange
• Monter motoren igen.
FARE! Livsfare!
Ved ukorrekt elektrisk tilslutning er der livsfare på grund af
elektrisk stød.
• Den elektriske tilslutning må kun udføres af en elinstallatør, der er
autoriseret af det lokale energiforsyningsselskab, og i henhold til
de lokalt gældende forskrifter.
• Monterings- og driftsvejledninger til tilbehør skal følges!
FARE! Livsfare!
Berøringsspænding med personfare.
Arbejder på klemmeboksen må først påbegyndes efter 5 min. på
grund af stadig eksisterende berøringsspænding (kondensatorer),
som er farlig for personer.
• Før der arbejdes på pumpen, skal forsyningsspændingen afbrydes,
og der skal ventes i 5 min.
• Kontrollér, om alle tilslutninger (også potentialefri kontakter) er
spændingsfri.
• Stik aldrig genstande ind eller bevæg dem rundt i klemmeboksens
eller motorens åbninger!
ADVARSEL! Fare for netoverbelastning!
En utilstrækkelig netdimensionering kan føre til systemsvigt og til
kabelbrande på grund af netoverbelastning.
• Når nettet dimensioneres, skal der især i forhold til de anvendte
kabeltværsnit og sikringer tages højde for, at der i flerpumpedrift
kortvarigt kan opstå en samtidig drift af alle pumper.
• Den elektriske tilslutning skal iht. VDE 0730, del 1 ske ved hjælp af en
fast trukket nettilslutningsledning, som er forsynet med en stikan-
ordning eller en afbryder med alle poler med mindst 3 mm kontaktåb-
ningsvidde.
• Anvend kabler med tilstrækkelig udvendig diameter, og skru dem til-
strækkeligt godt fast, så drypvandsbeskyttelsen og trækaflastningen
på kabelforskruningen sikres.
