Italiano
r ≈ 2,5 * (d-2s)
5 x DN

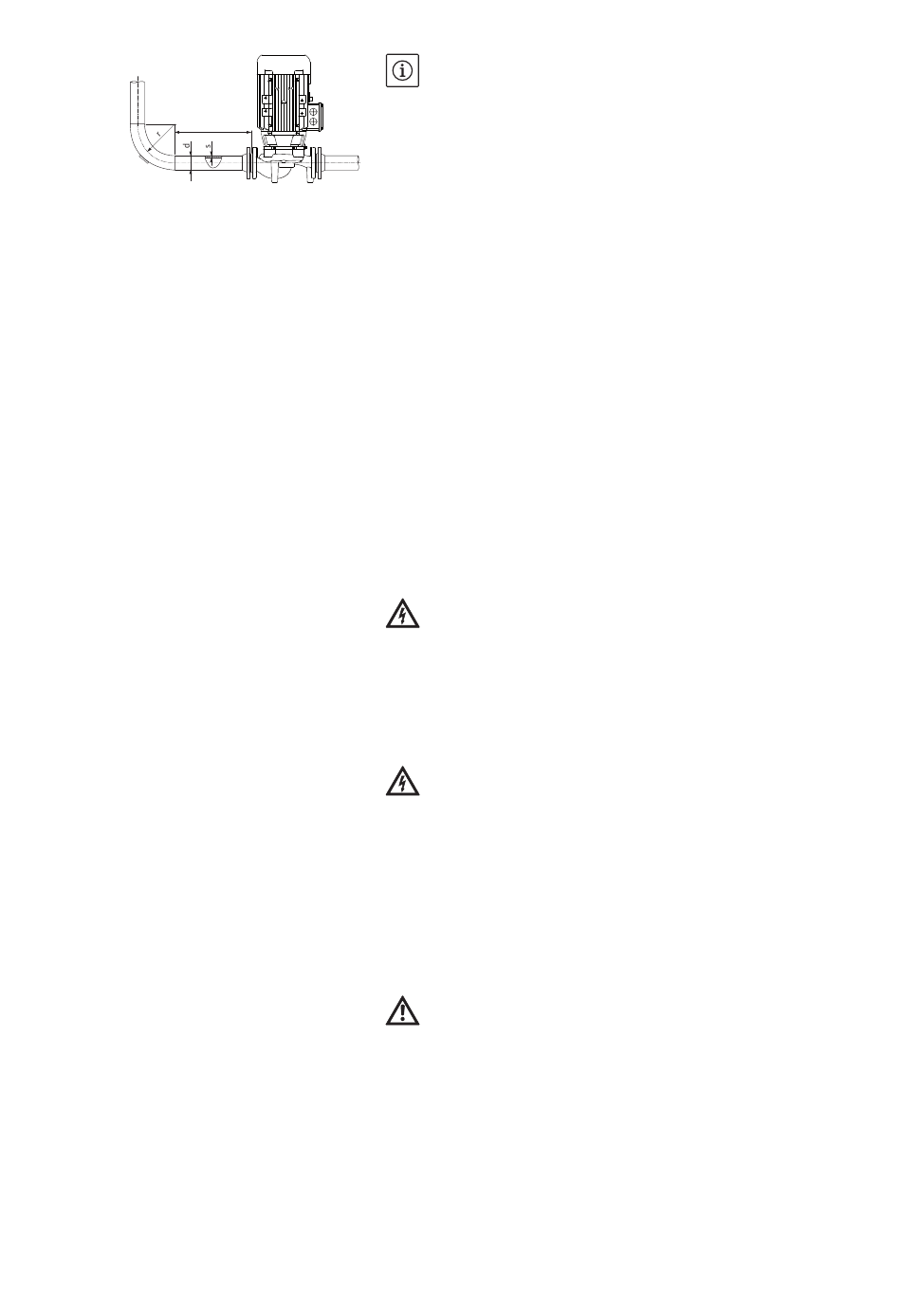

Fig. 44: Percorso di stabilizzazione a monte
e a valle della pompa
Controllo finale
7.2

Collegamenti elettrici

Sicurezza
Preparazione/Note
46
NOTA:
A monte e a valle della pompa si deve predisporre un percorso di sta-
bilizzazione, sotto forma di tubazione rettilinea, la cui lunghezza deve
corrispondere ad almeno 5 x DN della flangia della pompa (Fig. 44).
Questa misura serve a prevenire la cavitazione.
• Collegare le tubazioni solo dopo aver terminato tutte le operazioni
di saldatura e di brasatura e avere effettuato la pulizia / il lavaggio
dell'impianto. Lo sporco può pregiudicare il funzionamento della
pompa.
• Rimuovere le coperture flangiate da bocche aspiranti e bocche
di mandata della pompa prima di applicare le tubazioni.
Controllare di nuovo l'allineamento dell'unità della pompa in base
al capitolo 7.1 "Installazione" a pagina 42.
• Se necessario serrare i bulloni di ancoraggio.
• Controllare che tutti i raccordi siano corretti e funzionanti.
• Il giunto/l'albero deve potersi girare facilmente a mano.
Se il giunto/l'albero non si può girare:
• Allentare il giunto e serrarlo di nuovo.
Se questo provvedimento non risulta efficace:
• Smontare il motore (vedi capitolo 9.2.3 "Sostituire il motore" a
pagina 55).
• Pulire la centratura e la flangia del motore.
• Rimontare il motore.
PERICOLO! Pericolo di morte!
In caso di collegamento elettrico non correttamente eseguito
sussiste pericolo di morte per scossa elettrica.
• Far eseguire i collegamenti elettrici solo da un elettroinstallatore
autorizzato dall'azienda elettrica locale e in conformità alle
prescrizioni locali in vigore.
• Attenersi alle istruzioni di montaggio, uso e manutenzione degli
accessori!
PERICOLO! Pericolo di morte!
Tensione di contatto pericolosa.
È consentito eseguire lavori sulla morsettiera solo dopo che sono
trascorsi 5 minuti poiché la tensione di contatto è ancora presente
(capacitori) ed è pericolosa per le persone.
• Prima di lavorare sulla pompa interrompere l'alimentazione
elettrica e attendere 5 minuti.
• Controllare che tutti i collegamenti (anche quelli liberi da
potenziale) siano privi di tensione.
• Non muovere o infilare mai oggetti all'interno delle aperture
del modulo o del motore!
AVVISO! Pericolo di sovraccarico della rete!
Un dimensionamento di rete insufficiente può provocare interru-
zioni di funzionamento del sistema e bruciature dei cavi in seguito
a sovraccarico della rete.
• Per quanto riguarda il progetto della rete, in particolare in relazione
alle sezioni di cavo utilizzate e alla protezione con fusibili, si deve
tenere conto del fatto che nel funzionamento a più pompe si può
verificare un funzionamento di breve durata di tutte le pompe.
• Il collegamento elettrico deve essere eseguito secondo VDE 0730/
parte 1 mediante un cavo di collegamento alla rete fisso provvisto
di una spina o di un interruttore onnipolare con almeno 3 mm di
ampiezza apertura contatti.
