Instalación de dos bombas para operación en tándem
Cuando se requieren mayores velocidades de flujo, se necesitan dos bombas en el mismo sistema de tubería
conectadas por medio de un múltiple. Si se instala como se indica en la ilustración, un sistema en tándem ofrece
soporte de respaldo para que las operaciones puedan continuar si una bomba deja de trabajar. Instale la bomba
como se describió anteriormente con las siguientes adiciones.
1. Si se necesita un sistema de sifón, cada bomba debe tener una línea de vacío de 3/8 de pulgada conectada a
la misma ubicación en la línea de sifón (consulte la Figura 8).
2. ¡ADVERTENCIA! Ajuste Pressurstat (consulte "Ajuste de la presión de alivio de línea de
Pressurstat" en página 22) en ambos empacadores para una presión máxima de alivio al girar
completamente a la derecha. Si la presión máxima de la bomba NO tiene un mínimo de 5 psi
debajo de la configuración de alivio de Pressurstat entonces es necesario instalar las válvulas de
retención adecuadas en la línea de descarga de cada bomba para evitar que el producto se
bombee a través del sistema de alivio de presión de la bomba adyacente cuando no esté en
funcionamiento. Vuelva a ajustar Pressurstat según el valor de alivio de presión deseado para
tener un funcionamiento adecuado del sistema de sifón.
NOTA: Se recomienda la instalación de una válvula de bola en el lado de descarga de la válvula de retención
de alivio de presión. Esto ayudará en la solución de problemas y las pruebas de líneas.
NOTA: La Figura 9 ilustra el requerimiento de las válvulas de retención de alivio de presión en línea. No se
recomienda la instalación de flujo descendente de tubería de las válvulas de retención.
Como opción, instale las
descendente para
resolución de problemas
y mantenimiento

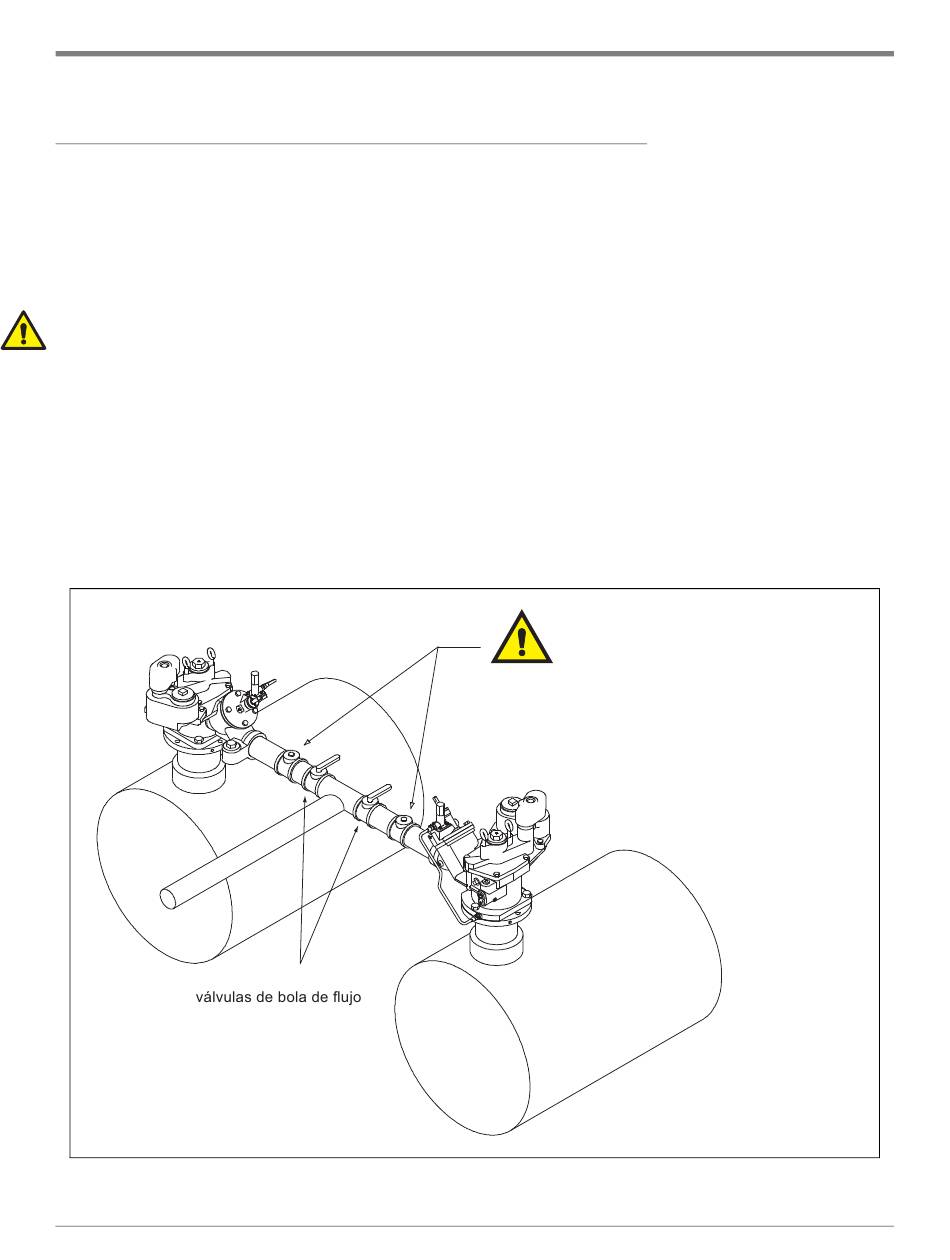

Figura 9. Bombas en tándem
18
Instalación de dos bombas para operación en tándem
Las válvulas de retención que se
muestran instaladas en la línea de
descarga de cada bomba son necesarias
para evitar que el producto se bombee a
través del sistema de alivio de presión de
la bomba adyacente, si no funciona esa
bomba. Esto se debe a que la válvula de
alivió de expansión opera a presiones de
bomba bajas. Si se usaron las válvulas
de retención sin alivio de presión, no
habrá provisión para la expansión
térmica
entre
las
válvulas
dispensadores.
rj/051-301-14.eps
