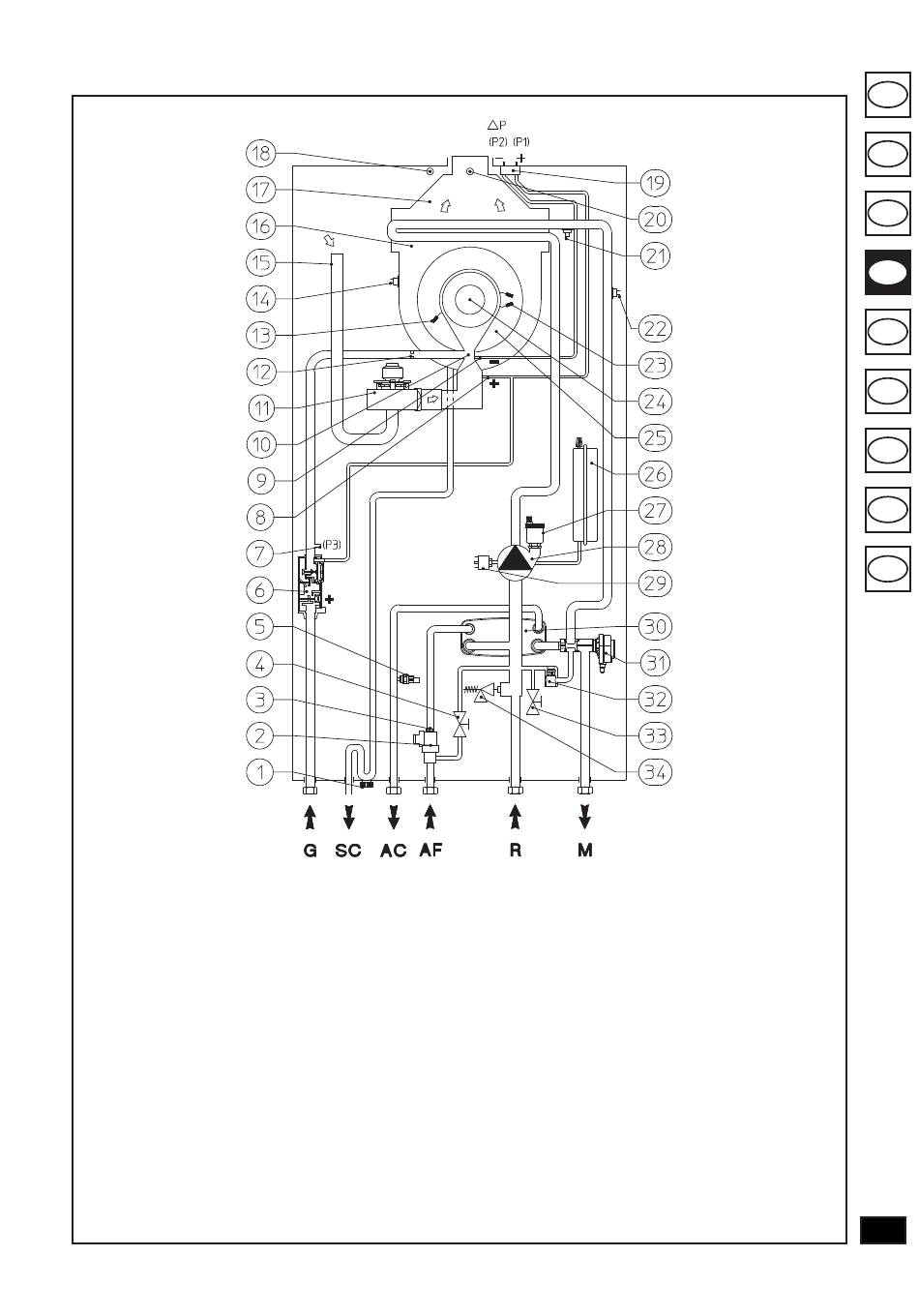

3.2 Hydraulické schéma Victrix 24 kW.
Popis:
1 - Sifon odvodu kondenzátu
2 - Spínač průtoku užitkového okruhu
3 - Omezovač průtoku
4 - Plnicí kohout systému
5 - Čidlo užitkový okruh
6 - Plynový ventil
7 - Tlakové hrdlo výstupu plynového ventilu (P3)
8 - Signalizace přetlaku Venturi (P1)
9 - Signalizace podtlaku (P2)
10 - Sběrná trubka Venturi vzduch/plyn
11 - Ventilátor
12 - Tryska plynu
13 - Detekční svíčka
14 - Termostat spalin
15 - Trubka nasávání vzduchu
16 - Kondenzační modul
17 - Odsavač spalin
18 - Otvor analyzátoru vzduchu
19 Tlakové hrdlo ∆p plynu
20 - Otvor analyzátoru spalin
PLYN
21 - Čidlo náběhový okruh
22 - Bezpečnostní termostat
23 - Zapalovací svíčky
24 - Hořák
25 - Kryt kondenzačního modulu
26 - Expanzní nádoba systému
27 - Odvzdušňovací ventil
28 - Čerpadlo kotle
29 - Presostat systému
30 - Výměník užitkového okruhu
31 - Trojcestný ventil (motorický)
32 Automatický by-pass
33 - Vypouštěcí kohout systému
34 - Pojistný ventil 3 bary
G - Přívod plynu
SC - Odvod kondenzátu
AC - Výstup teplé užitkové vody
AF - Vstup užitkové vody
R - Vratný okruh systému
M - Náběh systému
