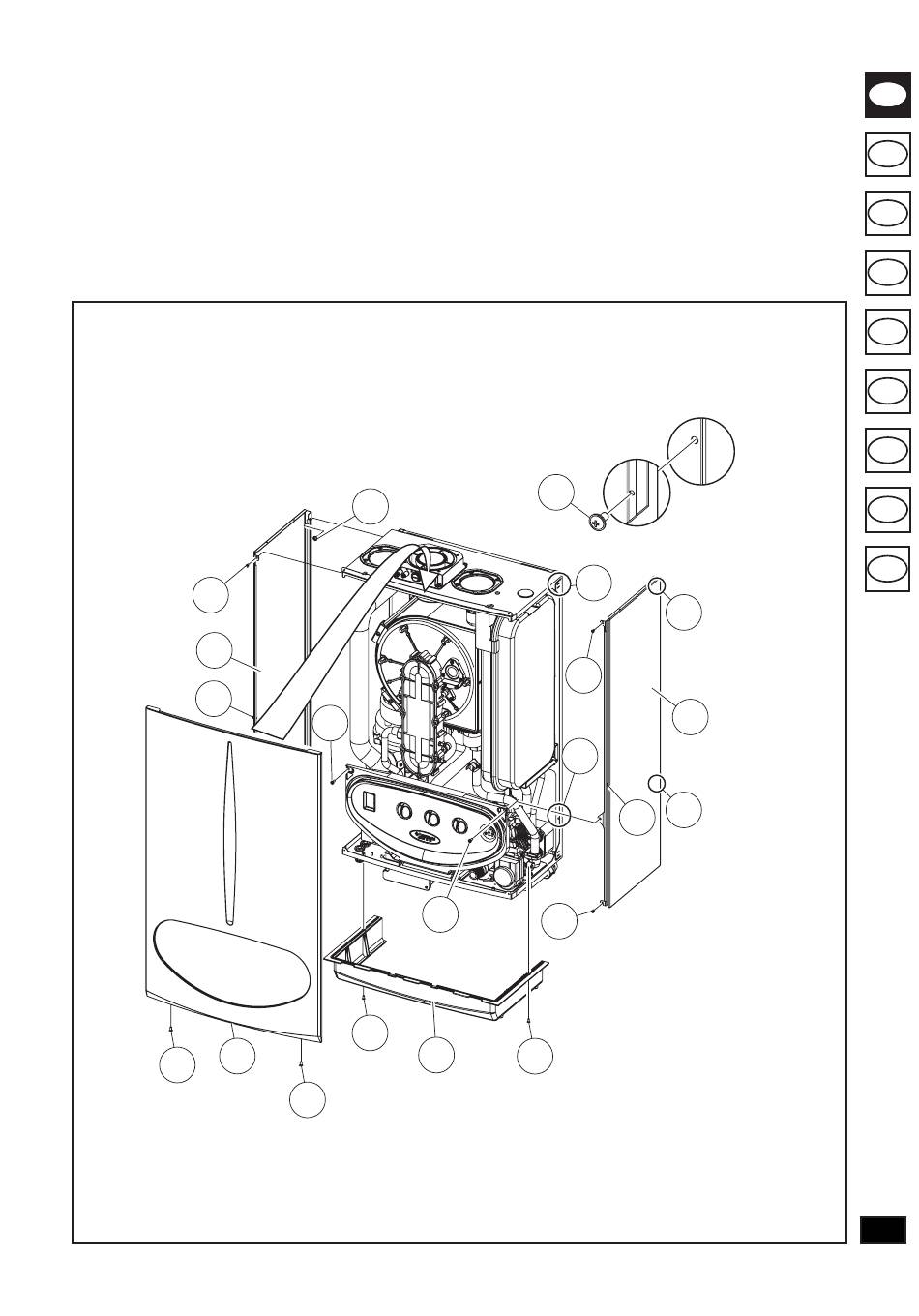

3.18 Desmontaje del revestimiento.
Para facilitar el mantenimiento de la caldera es posible desmontar el
revestimiento de la siguiente manera:
- desmontar la rejilla inferior de protección (1) de plástico desenroscando
para ello los dos tornillos inferiores (2);
- quitar los dos tornillos (4) presentes en la parte inferior del frontal del
revestimiento (3);
- desenganchar los elementos centrales de fijación central (6) ejerciendo
una ligera presión en la zona media del costado (5);
- tirar de la parte inferior del frontal del revestimiento y al mismo tiempo
empujarla hacia arriba (ver la figura);
8
5
6
3
4
9
7
7
2
1
4
- quitar los dos tornillos de la parte frontal del panel (7);
- quitar los tornillos (8) presentes en el frontal de los dos costados (5);
- tirar ligeramente los costados hacia el exterior y mediante un destornillador
de punta larga desenroscar los dos tornillos de la parte trasera (9).
9
B
8
B
6
8
2
Detalle B
Detalle A
A
5
A
