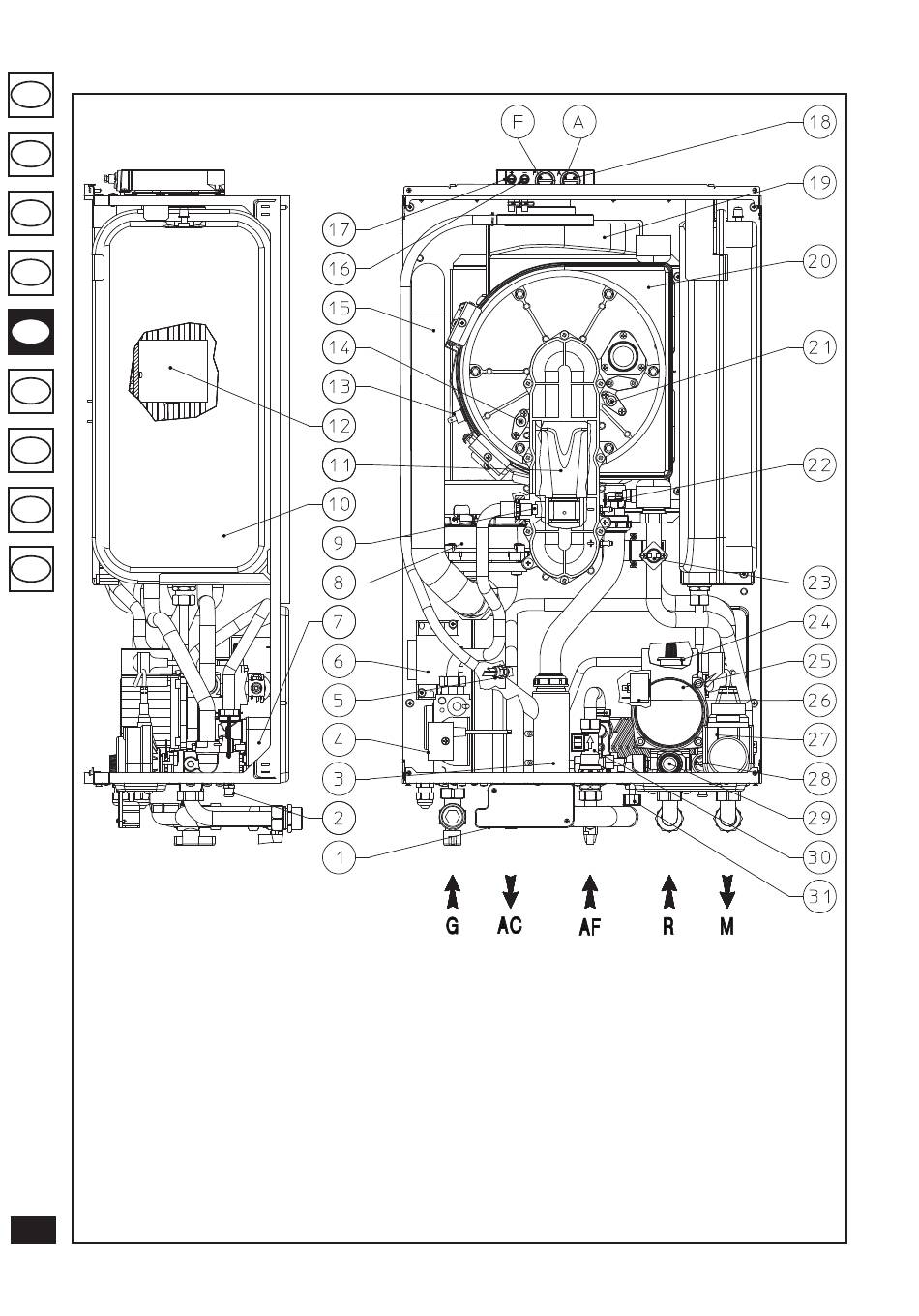

1.16 Sestavni deli kotla - Victrix 24 kW.
ES
PL
TR
CZ
SI
HU
RU
IE
SK
Legenda:
1 - Spončnica za električni priključek
(mala napetost)
2 - Ventil za praznjenje sistema
3 - Sifon za izpust kondenzata
4 - Ventil za plin
5 - Senzor pretoka sanitarne vode
6 - Napetostni transformator
7 - Sanitarni toplotni izmenjevalnik
8 - Ventilator
9 - Plinska šoba
10 - Ekspanzijska posoda
11 - Venturijeva cev
12 - Gorilnik
13 - Termostat dimnih plinov
14 - Tipalo plamena
15 - Sesalna cev za zrak
16 - Merilno mesto za tlak - negativni signal
118
17 - Merjenje tlaka - pozitivni signal
18 - Odprtina za zajem vzorcev (zrak A) -
(dimni plini F)
19 - Dimolov
20 - Kondenzacijski modul
21 - Vžigalni svečki
22 - Sonda v odvodu
23 - Varnostni termostat
24 - Odzračevalni ventil
25 - Obtočna črpalka kotla
26 - Presostat naprave
27 - Tripotni elektromotorni ventil
28 - Avtomatski obvod
29 - Varnostni ventil 3 bar
30 - Senzor pretoka sanitarne vode
31 - Ventil za polnjenje ogrevalnega sistema
OPOMBA: Priključni sklop (po naročilu)
