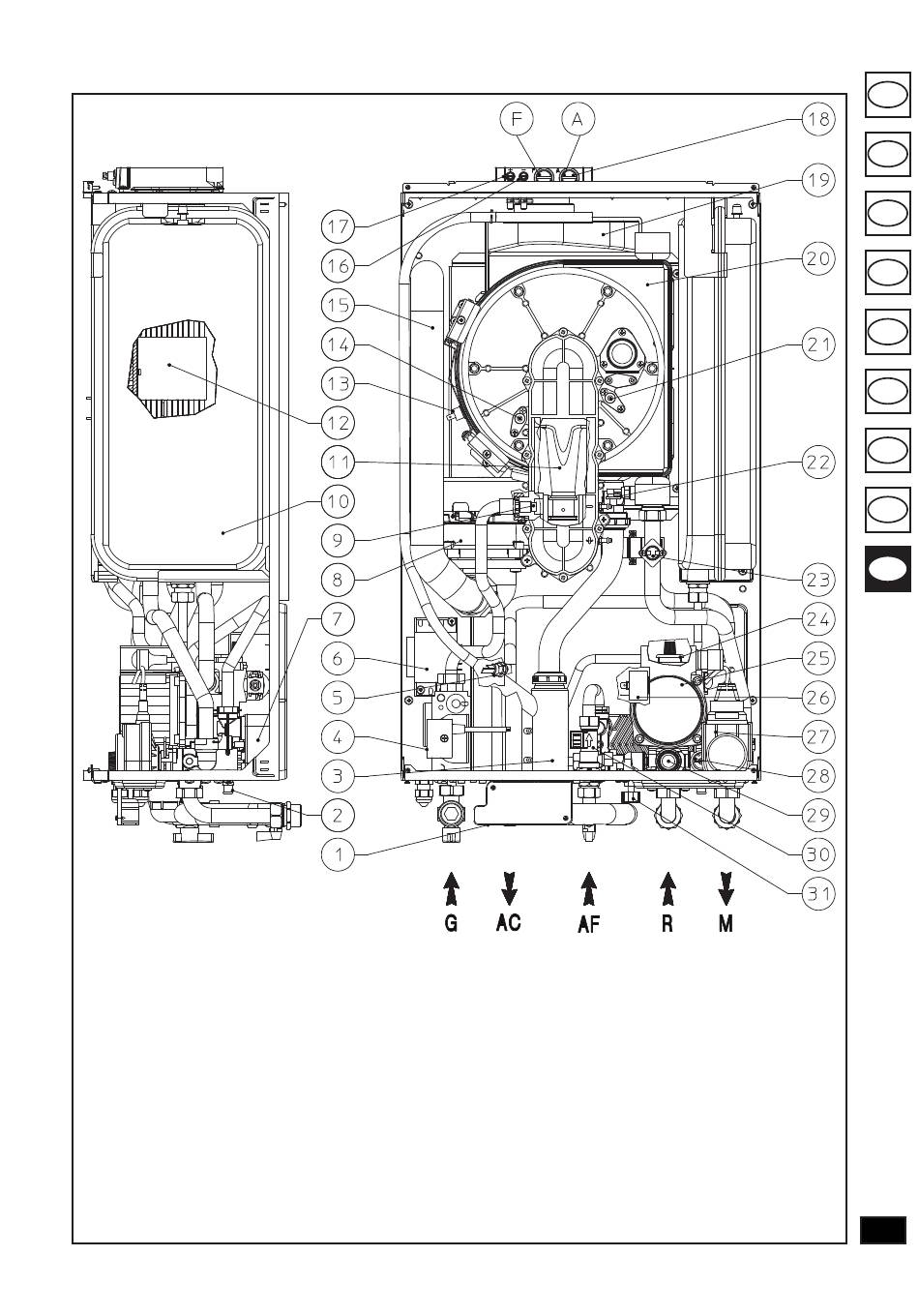

1.15 Časti kotla Victrix 24 kW.
Popis:
1 – Svorkovnica elektrických pripojení (nízke napätie)
2 – Vypúšťací ventil systému
3 – Sifón odvodu kondenzátu
4 – Plynový ventil
5 – NTC sonda TÚV
6 – Transformátor napätia
7 – Výmenník úžitkového okruhu
8 – Ventilátor
9 – Tryska plynu
10 – Expanzná nádoba systému ÚK
11 – Venturiho trubica
12 – Horák
13 – Termostat spalín
14 – Kontrolná elektróda
15 – Trubka nasávania vzduchu
16 – Sonda podtlaku
17 – Sonda pretlaku
18 – Odberné otvory (vzduch A) – (spaliny F)
19 – Odvádzač spalín
20 – Kondenzačný modul
21 – Zapaľovacia elektróda
22 – Sonda prívodu okruhu ÚK
23 – Bezpečnostný termostat
24 – Odvzdušňovací ventil
25 – Čerpadlo kotla
26 – Tlakový spínač systému
27 – Trojcestný motorický ventil
28 – Automatický By-pass
29 – Poistný ventil 3 bar
30 – Spínač prietoku úžitkového okruhu
31 – Dopúšťací ventil systému
POZN.: súprava pripojení (voliteľné)
