Manual de instrucciones

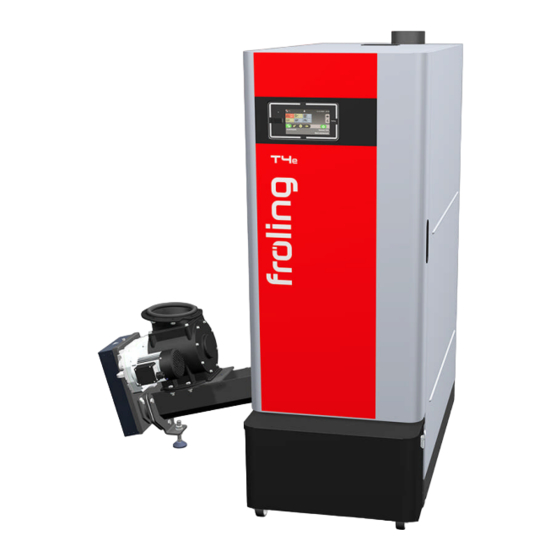

Caldera de astillas de madera T4e
Traducción del manual de instrucciones original en alemán para el operario
Lea atentamente estas instrucciones y preste atención a las advertencias de seguridad.
Nos reservamos el derecho de realizar modificaciones técnicas así como de cometer errores tipográficos
y de impresión.
B1560520_es | Edición 11/08/2020
Froling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com

Publicidad

Tabla de contenido
loading

Manuales relacionados para Fröling T4e

Resumen de contenidos para Fröling T4e

  • Página 1 Manual de instrucciones Caldera de astillas de madera T4e Traducción del manual de instrucciones original en alemán para el operario Lea atentamente estas instrucciones y preste atención a las advertencias de seguridad. Nos reservamos el derecho de realizar modificaciones técnicas así como de cometer errores tipográficos y de impresión.

  • Página 2: Tabla De Contenido

    Contenido Contenido General Información del producto T4e Seguridad Niveles de peligro de las advertencias de seguridad Pictogramas utilizados Advertencias generales de seguridad Uso previsto 2.4.1 Combustibles permitidos Astillas de madera Pellets de madera Cambio de combustible 2.4.2 Combustibles no permitidos Cualificación del personal operario...
  • Página 3 Trabajos de mantenimiento a cargo del propietario 5.3.1 Inspección semanal Control de la presión de la instalación Controle el dispositivo de seguridad de descarga térmica (a partir de la T4e 130). Control de la válvula de seguridad Controlar el ventilador rápido Control de los motorreductores 5.3.2...
  • Página 4 Contenido Limpieza de los tubos del intercambiador de calor 5.4.5 Ajuste la efectividad del sistema WOS T4e 20-60 T4e 80-180 T4e 200-350 Medición de las emisiones mediante el deshollinador o el dispositivo de control 5.5.1 Encienda la instalación 5.5.2 Iniciar una medición de las emisiones Piezas de recambio Instrucciones para la eliminación...

  • Página 5: General

    En principio, se aplican nuestras condiciones generales de venta y suministro que hemos puesto a disposición del cliente, quien ha tomado nota de las mismas con la firma del contrato. Además, las condiciones de la garantía se pueden consultar en el certificado de garantía adjunto. Manual de instrucciones T4e | B1560520_es...

  • Página 6: Información Del Producto T4E

    General Información del producto T4e 1.1 Información del producto T4e Caldera de astillas de madera – Froling T4e Interruptor principal: conecta y desconecta la alimentación eléctrica de toda la instalación. Termostato de seguridad STB Conexión a la red eléctrica Control de la caldera Lambdatronic H 3200, ⇨...
  • Página 7 Cámara de combustión de carburo de silicio con parrilla abatible automática Parrilla abatible con accionamiento (ángulo de giro de 110°) Cajón de cenizas de la extracción automática de cenizas combinada para retorta e intercambiador de calor Puerta de la cámara de combustión con mirilla Manual de instrucciones T4e | B1560520_es...

  • Página 8: Seguridad

    Seguridad Niveles de peligro de las advertencias de seguridad 2 Seguridad 2.1 Niveles de peligro de las advertencias de seguridad En esta documentación se utilizan advertencias de seguridad, clasificadas según los siguientes niveles de peligro, para advertir sobre peligros inmediatos y normas de seguridad importantes: PELIGRO La situación de peligro es inminente y, si las medidas no se siguen, puede...

  • Página 9: Pictogramas Utilizados

    Advertencia de lesión de dedos o Advertencia de lesión en los mano, accionamiento de rueda dedos o la mano, filo cortante dentada, rueda de cadena Manual de instrucciones T4e | B1560520_es...

  • Página 10: Advertencias Generales De Seguridad

    Seguridad Advertencias generales de seguridad 2.3 Advertencias generales de seguridad PELIGRO En caso de manejo incorrecto: El manejo incorrecto de la instalación puede ocasionar lesiones muy graves y daños materiales. Para el manejo de la instalación es necesario que: ❒ Tenga en cuenta las instrucciones y advertencias especificadas en los manuales.

  • Página 11: Uso Previsto

    La persona designada para realizar esta operación dispondrá de todos los derechos y obligaciones de un fabricante. Manual de instrucciones T4e | B1560520_es...

  • Página 12: Combustibles Permitidos

    Seguridad Uso previsto 2.4.1 Combustibles permitidos Astillas de madera Criterio Designación según Descripción según ÖNORM M 7133 Norma austriaca EN ISO 17225 ÖNORM M 7133 Contenido de agua Secado al aire Almacenable almacenable limitadamente Tamaño P16S Astillas finas P31S Astillas medianas Información sobre las Combustible según EN ISO 17225 - Parte 4: Astillas de madera clase normas...

  • Página 13: Combustibles No Permitidos

    ▪ Durante el manejo, la inspección y la limpieza, utilice las siguientes protecciones: - Ropa de trabajo adecuada - Guantes protectores - Calzado de seguridad resistente - Mascarilla Manual de instrucciones T4e | B1560520_es...

  • Página 14: Dispositivos De Seguridad

    Si la presión de la caldera llega a un máximo de 3 bar, se abre la válvula de seguridad y el agua de calefacción se descarga en forma de vapor. En la T4e 130-350: DISPOSITIVO DE SEGURIDAD DE DESCARGA TÉRMICA (protección en caso de...

  • Página 15: Riesgos Residuales

    (p. ej. ignición espontánea de gases de destilación lenta / deflagración) y, como consecuencia, accidentes muy graves. De manera que se aplica: ❒ Use solamente los combustibles que están especificados en el punto "Combustibles permitidos" de este manual de instrucciones. Manual de instrucciones T4e | B1560520_es...
  • Página 16 Seguridad Riesgos residuales PELIGRO En el caso de trabajos de mantenimiento en el modo de funcionamiento continuo: Peligro de muerte debido a la fuente de alta tensión del electrodo HV. Antes de ejecutar trabajos sobre/en el filtro electrostático, lleve a cabo los pasos siguientes: ❒...

  • Página 17: Qué Hacer En Caso De Emergencia

    Peligro mortal debido a la existencia de fuego o gases tóxicos Qué hacer en caso de incendio: ❒ Abandone la sala de calderas. ❒ Cierre las puertas. ❒ Comunique el hecho a los bomberos. Manual de instrucciones T4e | B1560520_es...

  • Página 18: Instrucciones Para Utilizar Una Instalación De Calefacción

    Instrucciones para utilizar una instalación de calefacción Instalación y aprobación del sistema de calefacción 3 Instrucciones para utilizar una instalación de calefacción En general, está prohibido realizar reformas a la instalación, modificar el equipamiento de seguridad o dejarla inservible. Además del manual de instrucciones y de la normativa vinculante aplicable en el país del usuario con respecto al montaje y al funcionamiento de la instalación, también se deben observar las disposiciones en materia de incendio, ordenanzas de construcción y electrotécnicas.

  • Página 19: Ventilación De La Sala De Calderas

    ▪ Menor disminución de la potencia gracias a la reducción en la formación de cal ▪ Menos corrosión gracias al uso de sustancias menos agresivas ▪ Servicio ahorrativo a largo plazo gracias a un mejor aprovechamiento de la energía Manual de instrucciones T4e | B1560520_es...
  • Página 20 Instrucciones para utilizar una instalación de calefacción Requisitos para el agua de calefacción Dureza permitida del agua del agua de llenado y agua adicional según la norma VDI 2035: Potencia Dureza total a Dureza total a Dureza total a calorífica <20 l/kW de potencia >20 ≤50 l/kW de potencia >50 l/kW de potencia...

  • Página 21: Instrucciones Para El Uso De Sistemas De Mantenimiento De La Presión

    Esto también se efectúa a través de la elevación de la temperatura de retorno, que se encuentra integrada en sistema hidráulico de la parte lateral de la caldera. Manual de instrucciones T4e | B1560520_es...

  • Página 22: Combinación Con Depósito De Inercia

    Instrucciones para utilizar una instalación de calefacción Combinación con depósito de inercia 3.6 Combinación con depósito de inercia NOTA En principio, el uso de un depósito de inercia no es necesario para el funcionamiento correcto de la instalación. Sin embargo, la combinación con un depósito de inercia es recomendable, dado que permite lograr una descarga continua en el rango de rendimiento ideal de la caldera.

  • Página 23: Operación De La Instalación

    Los trabajos de montaje, instalación y primera puesta en servicio de la caldera, que se describen en el manual de instalación adjunto, solo pueden ser ejecutados por personal cualificado. NOTA Consulte el manual de instalación de T4e NOTA Solo si la instalación es ajustada por personal técnico y se observan las configuraciones estándar de fábrica, se podrá...

  • Página 24: Llenado Y Relleno Del Silo Con Combustible

    Operación de la instalación Llenado y relleno del silo con combustible 4.2 Llenado y relleno del silo con combustible Cuando llene el silo, debe asegurarse siempre de que está usando el combustible correcto: Combustibles permitidos 4.2.1 Incorporación de combustible en un silo parcialmente vacío con agitador Si todavía hay suficiente combustible en el silo (el cabezal del agitador está...

  • Página 25: Inyección De Pellets En Silo Con Tornillo Sin Fin Para Pellets

    ❒ Apague la caldera pulsando "Caldera off" en el símbolo de modo operativo y deje que se enfríe durante al menos dos horas. ❒ Cierre todos los orificios del silo de manera que quede estanco al polvo. ❒ Inyecte combustible en el silo. Manual de instrucciones T4e | B1560520_es...

  • Página 26: Inyección De Combustible En Un Silo Vacío Con Agitador

    Operación de la instalación Llenado y relleno del silo con combustible 4.2.5 Inyección de combustible en un silo vacío con agitador NOTA Si el cabezal del agitador ya no tiene material y los brazos / brazos flexibles están extendidos, el silo no puede llenarse sin emprender antes las medidas que se describen a continuación.

  • Página 27: Vaciado Del Silo

    4.3 Conexión de la alimentación eléctrica ❒ Conecte el interruptor principal. ➥ Todos los componentes de la caldera tienen tensión eléctrica. ➥ Después del inicio del sistema del control, la caldera está lista para el funcionamiento. Manual de instrucciones T4e | B1560520_es...

  • Página 28: Manejar La Caldera En La Pantalla Táctil

    Operación de la instalación Manejar la caldera en la pantalla táctil 4.4 Manejar la caldera en la pantalla táctil 4.4.1 Vista global de la pantalla táctil Muestra informaciones seleccionables de forma libre. ⇨ Véase "Seleccionar indicadores de información" [Página 34] Permite mostrar y cambiar el nivel de usuario actual.

  • Página 29: Indicador De Estado

    Permite modificar parámetros tocándolos en la pantalla táctil (lista de selección o bloque numérico) Abre el menú del sistema. Muestra el menú dependiendo del nivel de usuario y de la configuración. Regresa al nivel de menú superior. Manual de instrucciones T4e | B1560520_es...

  • Página 30: Símbolos De La Pantalla Para Froeling-Connect/Conmutación Remota

    Operación de la instalación Manejar la caldera en la pantalla táctil Símbolos de la pantalla para froeling-connect/Conmutación remota En el área superior izquierda de la pantalla táctil, se muestran los símbolos sobre el estado de la conexión y la conmutación remota. Al pulsar estos símbolos, se abre el “Connection Center”.
  • Página 31 Pulse las fichas correspondientes para definir las opciones de configuración en los diferentes menús. Símbolo Ficha Estado Temperaturas Tiempos Servicio Parámetros generales Contador de energía térmica solar Manual de instrucciones T4e | B1560520_es...

  • Página 32: Modificar Un Parámetro

    Operación de la instalación Manejar la caldera en la pantalla táctil Modificar un parámetro Si, además del texto del parámetro, aparece el símbolo de lápiz, significa que dicho parámetro puede modificarse. En función del tipo de parámetro, las modificaciones se realizan introduciendo el valor a través del teclado numérico o seleccionando la opción en una lista y pulsando a continuación el símbolo “Confirmar”.

  • Página 33: Menú De Selección Rápida

    Primer encendido: Permite definir el idioma, el número de fabricante, la fecha y la hora. Connect: Permite ajustar los parámetros obligatorios de la caldera para utilizar el sistema “froeling-connect.com” (dirección IP, contraseña para mostrar,...). Manual de instrucciones T4e | B1560520_es...

  • Página 34: Seleccionar Indicadores De Información

    Operación de la instalación Manejar la caldera en la pantalla táctil 4.4.2 Seleccionar indicadores de información En la pantalla básica, pulse los indicadores de información seleccionables de forma libre para abrir el menú correspondiente. Dependiendo de la configuración de la instalación, existen las siguientes opciones: Menú...
  • Página 35 Carga de la CPU/ Muestra la carga del procesador (CPU), así como la memoria de trabajo (RAM) en porcentaje. 1. Esta opción permite unir dos mosaicos, lo que reduce el número máximo de pantallas de información. Manual de instrucciones T4e | B1560520_es...

  • Página 36: Encender O Apagar La Caldera

    Operación de la instalación Manejar la caldera en la pantalla táctil Si se utilizan más de dos sensores del acumulador, es posible mostrar una información con las temperaturas del acumulador según el número de sensores. La representación se realiza en una pantalla de información con dos áreas diferentes. 4.4.3 Encender o apagar la caldera El entorno hidráulico se controla independientemente del estado de la caldera según el modo operativo ajustado,...

  • Página 37: Modificar El Modo Operativo De La Caldera

    NOTA Encontrará una descripción detallada de los modos operativos de la caldera en el manual de instrucciones adjunto del control de la caldera. Manual de instrucciones T4e | B1560520_es...

  • Página 38: Modificar Fecha Y Hora

    Operación de la instalación Manejar la caldera en la pantalla táctil 4.4.5 Modificar fecha y hora Para modificar la fecha y la hora pulse la fecha o la hora mostradas en la pantalla básica. Personalice el ajuste correspondiente con las teclas de flecha arriba y flecha abajo y guárdelo pulsando el símbolo “Confirmar”.

  • Página 39: Carga Extra Única De Un Solo Calentador De Agua

    Si hay varios calentadores de agua, la función “Carga extra” del menú de selección rápida permite iniciar una carga extra única de todos los calentadores de agua existentes. ⇨ Véase "Menú de selección rápida" [Página 33] Manual de instrucciones T4e | B1560520_es...

  • Página 40: Ajustar La Curva De Calentamiento De Un Circuito De Calefacción

    Operación de la instalación Manejar la caldera en la pantalla táctil 4.4.9 Ajustar la curva de calentamiento de un circuito de calefacción La curva de calentamiento del circuito de calefacción permite calcular una Ejemplo de temperatura de alimentación en función de la temperatura exterior con los dos calefacción por suelo parámetros ajustables “Temperatura de alimentación a una temperatura...

  • Página 41: Modificar Temperatura Ambiente

    +10 °C (consulte la imagen 3). Imagen 1 Imagen 2 Imagen 3 La curva de calentamiento puede adaptarse en función de la situación pulsando “+” o “-” a una temperatura exterior de ±10 °C. Manual de instrucciones T4e | B1560520_es...

  • Página 42: Modificar Temperatura Ambiente

    Operación de la instalación Manejar la caldera en la pantalla táctil Si es necesario modificar la curva de calentamiento, modifique el punto deseado un máximo de 5 °C en un circuito de alta temperatura o un máximo de 3 °C en un circuito de baja temperatura.
  • Página 43 Descenso El circuito de calefacción se regula a la continuo temperatura de descenso configurada hasta que se activa otro modo operativo u otra función. Manual de instrucciones T4e | B1560520_es...

  • Página 44: Bloquear Pantalla/Cambiar Nivel De Usuario

    Operación de la instalación Manejar la caldera en la pantalla táctil 4.4.13 Bloquear pantalla/Cambiar nivel de usuario Por razones de seguridad, algunos parámetros solo están visibles en determinados niveles operativos. Para cambiar a otro nivel, es necesario introducir el código de usuario correspondiente.

  • Página 45: Configurar El Programa De Vacaciones

    Si la fecha de comienzo configurada se encuentra en el futuro, el símbolo de “maleta” se muestra resaltado con fondo verde. Si se alcanza el tiempo de comienzo ajustado para el programa de vacaciones, la caldera cambia al modo operativo de vacaciones. Manual de instrucciones T4e | B1560520_es...

  • Página 46: Encender/Apagar La Caldera En El Panel De Control

    Operación de la instalación Encender/apagar la caldera en el panel de control Pulse el símbolo de maleta para finalizar el programa de vacaciones de forma prematura. La caldera cambia a continuación al modo operativo activado con anterioridad (Agua caliente sanitaria: se muestra el símbolo de grifo de agua. Automático: se muestra el símbolo de grifo de agua/calefactor).

  • Página 47: Desconexión De La Alimentación Eléctrica

    ➥ Los componentes alimentados a través del armario eléctrico no tienen alimentación eléctrica. ➥ ATENCIÓN: ¡En el armario eléctrico de expansión con línea de alimentación independiente hay tensión! NOTA La función de protección antiheladas ya no está activa. Manual de instrucciones T4e | B1560520_es...

  • Página 48: Revise El Nivel De Llenado Del Cenicero Y, En Caso Necesario, Vacíelo

    Operación de la instalación Revise el nivel de llenado del cenicero y, en caso necesario, vacíelo. 4.7 Revise el nivel de llenado del cenicero y, en caso necesario, vacíelo. ADVERTENCIA Si se quita la tapa del cenicero durante el funcionamiento: La entrada de aire infiltrado por el tornillo sinfín para cenizas puede causar una combustión sin control y, como consecuencia, pueden ocurrir accidentes.
  • Página 49 ❒ Vuelva a insertar el cenicero en la caldera y bloquee con la palanca de fijación. ➥ La media luna de la barra de soporte debe apuntar hacia la caldera. ❒ Introduzca la placa clave en el interruptor de final de carrera de seguridad. ❒ Cierre la puerta aislada. Manual de instrucciones T4e | B1560520_es...
  • Página 50 Operación de la instalación Revise el nivel de llenado del cenicero y, en caso necesario, vacíelo. A partir del tipo de caldera 200: En el estado operativo "Caldera apagada": ❒ Abra la puerta aislada (A). ❒ Extraiga la placa clave (B) del interruptor de final de carrera de seguridad. ❒...

  • Página 51: Mantenimiento De La Instalación

    ❒ Antes de comenzar cualquier trabajo, apague la caldera y espere a que se enfríe durante al menos una hora. NOTA Recomendamos llevar un libro de mantenimiento según la norma ÖNORM M7510 o bien según la Directiva Técnica de Prevención de Incendios (TRVB). Manual de instrucciones T4e | B1560520_es...

  • Página 52: Elementos Auxiliares Necesarios

    Mantenimiento de la instalación Elementos auxiliares necesarios ADVERTENCIA En caso de inspección y limpieza inadecuadas: La inspección y la limpieza de la caldera incorrectas o deficientes pueden ocasionar un fallo grave en la combustión (p. ej. ignición espontánea de gases de destilación lenta / deflagración), lo que a su vez puede causar accidentes muy graves.

  • Página 53: Trabajos De Mantenimiento A Cargo Del Propietario

    Si se observan oscilaciones grandes de presión: ❒ Haga revisar el recipiente de expansión por un técnico especializado. Controle el dispositivo de seguridad de descarga térmica (a partir de la T4e 130). ❒ Compruebe la estanqueidad de la válvula de descarga.

  • Página 54: Controlar El Ventilador Rápido

    Mantenimiento de la instalación Trabajos de mantenimiento a cargo del propietario Controlar el ventilador rápido ❒ Revise periódicamente todas las válvulas de purga rápida del sistema de calefacción completo para asegurarse de que son estancas. ➥ Si se produce una salida de líquidos, cambie la válvula de purga rápida. NOTA El tapón de descarga (A) debe aflojarse (desenroscándolo aproximadamente dos vueltas) para garantizar un correcto funcionamiento.

  • Página 55: Inspección Y Limpieza Periódicos

    "Caldera off". ❒ En el menú de selección rápida elija "Modo de servicio". ➥ La caldera inicia el modo de limpieza y elimina los residuos de ceniza en la cámara de combustión. Manual de instrucciones T4e | B1560520_es...

  • Página 56: Lubricar Rodamiento Del Cargador

    Mantenimiento de la instalación Trabajos de mantenimiento a cargo del propietario ➥ Después de la autolimpieza, la caldera cambia al estado de funcionamiento "Caldera off". Lubricar rodamiento del cargador (después de aproximadamente 1000 horas de servicio o dos veces al año) ❒...
  • Página 57 ❒ Cierre la puerta de la cámara de combustión girando la herramienta hexagonal (90°). ➥ A - Muescas verticales en el cierre giratorio: Puerta abierta ➥ B - Muescas horizontales en el cierre giratorio: Puerta cerrada Manual de instrucciones T4e | B1560520_es...

  • Página 58: Limpiar El Intercambiador De Calor Y La Cámara Colectora De Humos

    Trabajos de mantenimiento a cargo del propietario Limpiar el intercambiador de calor y la cámara colectora de humos (después de aproximadamente 2500 horas de servicio o una vez al año). T4e 20-60: T4e 80-350: ❒ Retire la tapa aislada y el aislamiento térmico.

  • Página 59: Limpiar El Sensor De Humos (Después De Aproximadamente 2500 Horas De Servicio O Una Vez Al Año)

    ❒ Enchufe el cable de conexión del ventilador de humos. Comprobar la válvula reguladora de tiro (después de aproximadamente 2500 horas de servicio o una vez al año) ❒ Asegúrese de que la válvula reguladora de tiro se mueve con suavidad. Manual de instrucciones T4e | B1560520_es...

  • Página 60: Trabajos De Mantenimiento A Cargo Del Personal Especializado

    Mantenimiento de la instalación Trabajos de mantenimiento a cargo del personal especializado 5.4 Trabajos de mantenimiento a cargo del personal especializado ATENCIÓN En el caso de trabajos de mantenimiento a cargo de personas que no dispongan de la debida formación: Puede ocasionar daños materiales y lesiones Para las operaciones de mantenimiento se aplica lo siguiente: ❒...

  • Página 61: Inspeccionar Y Limpiar Parrilla De Combustión

    ⇨ Véase "Revise el nivel de llenado del cenicero y, en caso necesario, vacíelo." [Página 48] ❒ Desmonte los tornillos situados a la izquierda y la derecha de la placa protectora delantera. ❒ Deslice la placa protectora hacia arriba y retírela. Manual de instrucciones T4e | B1560520_es...

  • Página 62: Limpiar La Sonda Lambda

    Mantenimiento de la instalación Trabajos de mantenimiento a cargo del personal especializado ❒ Quite la pinza de doble alambre con un alicate y retire el cable de medición del transductor de medición de depresión. ❒ Limpie el cable de medición con aire comprimido a baja presión. ➥...

  • Página 63: Importante

    ▪ No limpie la sonda lambda con aire comprimido. ▪ No utilice detergentes químicos (como limpiadores de frenos, entre otros). ▪ Maneje la sonda lambda con cuidado y no le dé golpes ni la limpie con cepillos metálicos. Manual de instrucciones T4e | B1560520_es...

  • Página 64: Limpie El Filtro De Partículas (Opcional) Y Los Tubos Del Intercambiador De Calor

    Mantenimiento de la instalación Trabajos de mantenimiento a cargo del personal especializado 5.4.4 Limpie el filtro de partículas (opcional) y los tubos del intercambiador de calor. NOTA Antes de limpiar el intercambiador de calor, desmonte primero el filtro de partículas. Desmonte el filtro de partículas (opcional) y límpielo.

  • Página 65: Limpieza De Los Tubos Del Intercambiador De Calor

    ❒ Extraiga la tapa trasera de la brida para salida de humos y retire el aislamiento térmico. ❒ Afloje los tornillos de cierre de la tapa de limpieza con la llave incluida en el volumen de suministro. Manual de instrucciones T4e | B1560520_es...
  • Página 66 Mantenimiento de la instalación Trabajos de mantenimiento a cargo del personal especializado ❒ Quite la tapa de limpieza. ❒ Si se dispone de un filtro: Desmonte el arco de puesta a tierra de los resortes del WOS. ❒ Extraiga los resortes del WOS. ❒...

  • Página 67: Ajuste La Efectividad Del Sistema Wos

    (C) con el perno partido y la clavija de resorte. EFECTO: Cuanto más se tense el resorte, menos intensa es la limpieza de los tubos del WOS y el impacto es más atenuado. Manual de instrucciones T4e | B1560520_es...

  • Página 68: T4E 80-180

    Mantenimiento de la instalación Trabajos de mantenimiento a cargo del personal especializado T4e 80-180 ❒ Desmonte el motorreductor en la parte posterior de la caldera. ❒ Desmonte las tres partes traseras. ❒ Empuje la palanca de sujeción (A) hacia la derecha contra la fuerza elástica del resorte y retire la clavija de resorte, así...

  • Página 69: T4E 200-350

    ❒ Fije la palanca de sujeción en el agujero correspondiente de la consola (C) con a clavija de resorte y el perno partido. EFECTO: Cuanto más se tensen los resortes, más intensa es la limpieza de los tubos del WOS y el impacto es mayor. Manual de instrucciones T4e | B1560520_es...

  • Página 70: Medición De Las Emisiones Mediante El Deshollinador O El Dispositivo De Control

    Mantenimiento de la instalación Medición de las emisiones mediante el deshollinador o el dispositivo de control 5.5 Medición de las emisiones mediante el deshollinador o el dispositivo de control Existen diversas disposiciones legales que prescriben la comprobación periódica de las instalaciones de calefacción. En Alemania esto está regulado por la Normativa de control de emisiones en la redacción vigente (BImSchV) y, en Austria, por diversas leyes nacionales.

  • Página 71: Iniciar Una Medición De Las Emisiones

    AWG (en el caso de Austria) o a la legislación vigente de su país. ❒ Los materiales reciclables se pueden entregar limpios y separados en un punto de reciclaje. ❒ La cámara de combustión debe eliminarse como escombro. Manual de instrucciones T4e | B1560520_es...

  • Página 72: Eliminación De Fallos

    Eliminación de fallos Fallos generales en la alimentación eléctrica 6 Eliminación de fallos 6.1 Fallos generales en la alimentación eléctrica Pantalla de error Causa del error Solución No se visualiza nada en la Interrupción general del pantalla. suministro eléctrico. El controlador está sin El interruptor principal está...

  • Página 73: Averías Con Mensaje De Fallo

    ❒ Abra la avería correspondiente pulsándola en la lista. ❒ En la ficha “Mensaje” se muestra la avería actual. ❒ Si pulsa la ficha “Subsanar error”, se muestran las causas posibles, así como el procedimiento que debe seguirse para solucionar el problema. Manual de instrucciones T4e | B1560520_es...
  • Página 74 Eliminación de fallos Averías con mensaje de fallo ❒ Pulse el símbolo «Cancelar» para cerrar la avería actual y mostrar la lista de averías. ❒ Vuelva a pulsar el símbolo «Cancelar» y la confirmación de lectura de todos los errores para regresar a la pantalla básica. ➥...

  • Página 75: Notas

    Notas 7 Notas Manual de instrucciones T4e | B1560520_es...

  • Página 76: Anexo Direcciones

    Anexo Direcciones 8 Anexo 8.1 Direcciones 8.1.1 Dirección del fabricante FRÖLING Heizkessel- und Behälterbau GesmbH Industriestraße 12 A-4710 Grieskirchen AUSTRIA TEL 0043 (0)7248 606 0 FAX 0043 (0)7248 606 600 EMAIL info@froeling.com INTERNET www.froeling.com Servicio técnico Austria 0043 (0)7248 606 7000 Alemania 0049 (0)89 927 926 400 En todo el mundo...

Tabla de contenido
