Fröling T4e 20 Manual De Instalación
Ocultar thumbs
Ver también para T4e 20:
- Manual de instrucciones (52 páginas) ,
- Manual de instalación (68 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Manual de instalación

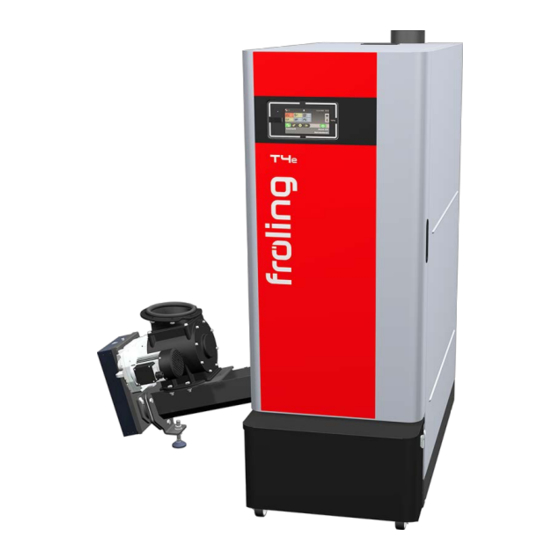

Caldera de astillas T4e 20-180
Traducción del manual de instalación original para técnicos
Lea y observe estas instrucciones, así como las advertencias de seguridad.
Nos reservamos el derecho a realizar modificaciones técnicas y no nos responsabilizamos por errores tipo-
gráficos y de impresión.
M1980721_es | Edición 12/07/2021
