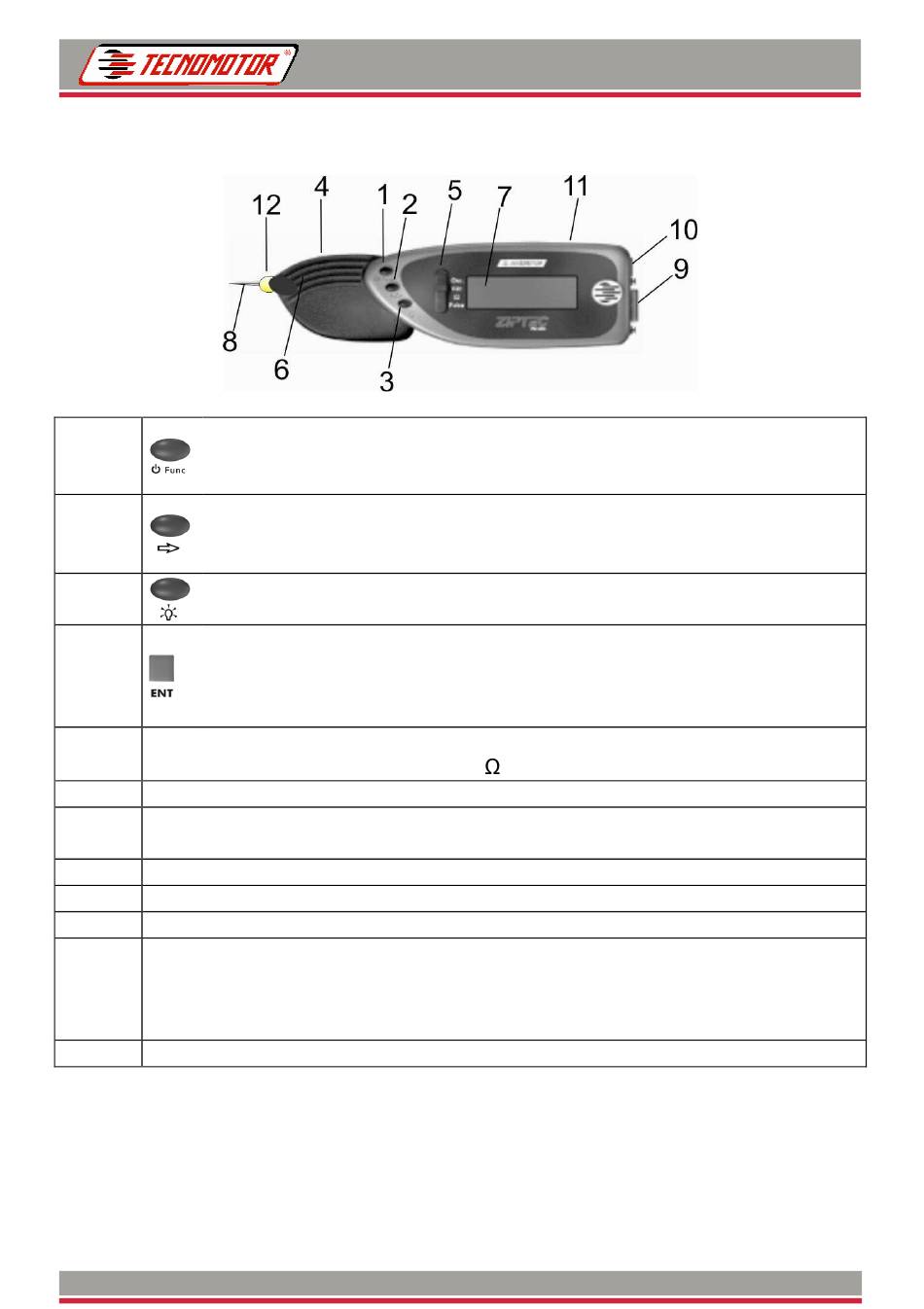

3 - Botones de control y características
Enciende y apaga el dispositivo. Cambia entre algunas funciones
1 específicas. Selecciona y mueve el cursor en el menú de
configuración del osciloscopio.
Selecciona el número de cilindros y tipo de encendido de acuerdo
2 con las RPM del motor de las funciones y permanencia. Cambie la
configuración del osciloscopio.
Conecte la luz (backlight) y auxiliares iluminación de la pantalla
3
durante algunos segundos.
Congela la lectura en funciones del multímetro. Confirma la
configuración del osciloscopio. Dispara captura la función de
4
osciloscopio. Iluminación activa temporalmente la pantalla
(backlight).
Selector: Alternar entre las funciones principales: Osciloscopio (Osc.),
5
Voltímetro CC (Vdc), Ohmímetro ( ) e Pulso (Pulse).
6 Indicador sonoro (beep).
La pantalla muestra los valores de medición, las formas de onda del
7
osciloscopio y otras indicaciones.
8 Punta de prueba de perfuración.
9 Conector de accesorios, conexión a tierra y punta de prueba.
10 Conector para cargador de batería.
Agujero para reset (parte posterior de la unidad): se utiliza para
restablecer via hardware del Ziptec, si hay un mal funcionamiento
11
debido a ruido o interferencia. Inserte la punta de un clip de papel y
pulsar el botón en el interior. A continuación, vuelva a conectar el Ziptec.
12 Iluminación auxiliar.
