Por favor, con los ramales observar:
La longitud total máxima del bus AS-Interface: 100 m
(sin repetidor/ampliador).
La longitud del cable de tensión de carga (depende del
consumo de corriente y de las fluctuaciones en la ten-
sión de carga).
Sellar los extremos de los cables con la caperuza Festo
ASI-KK-FK, o el manguito para cables ASI-KT-FK. De
esta forma se evitan fugas de corriente y se cumple
con la clase de protección IP65.

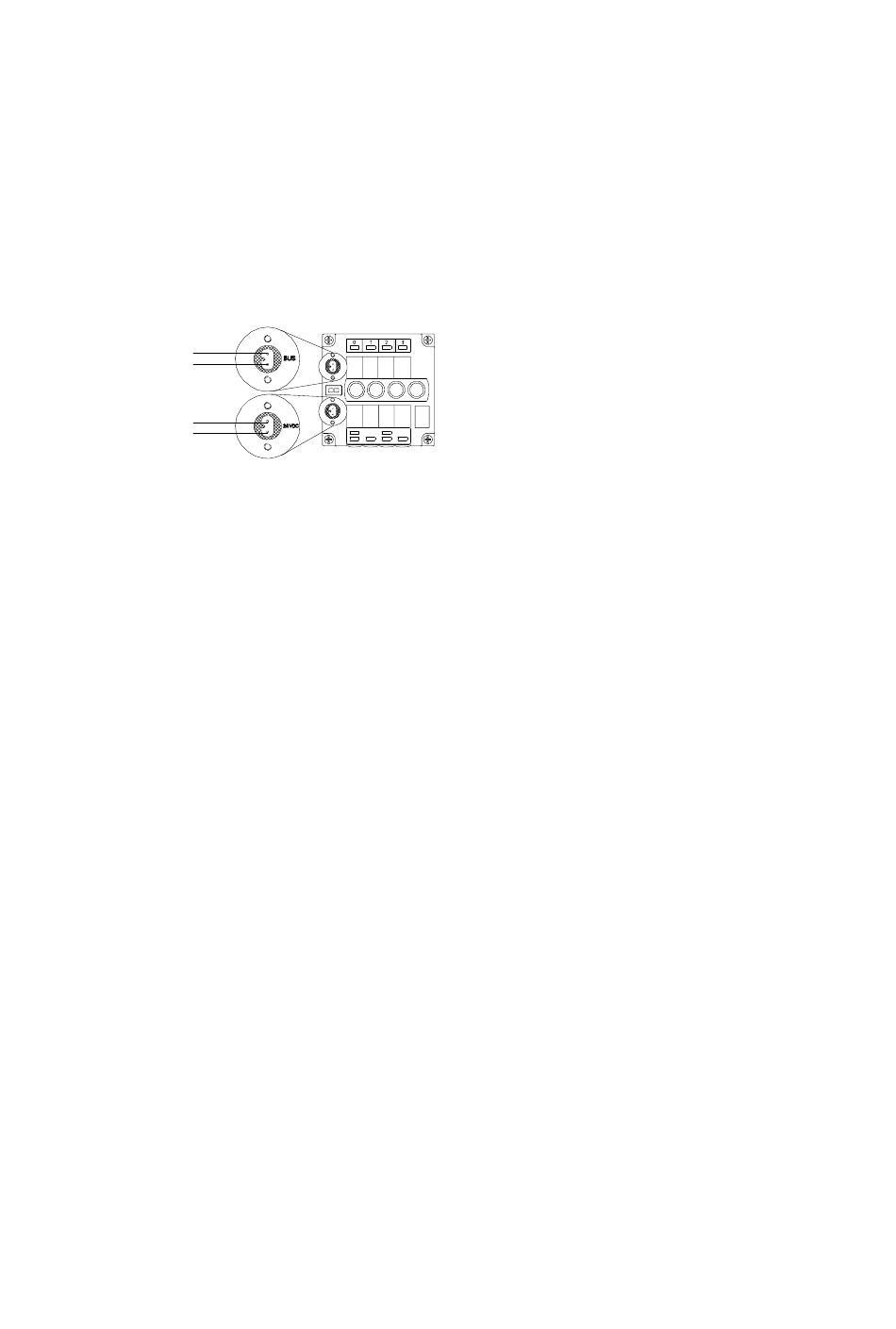

1
Pin 2: AS-interface +
(marrón)
2
Pin 1: AS-interface -
(azul claro)
3
Pin 2: + 24 V *)
4
Pin 1: 0 V *)
*) Sólo con CPV..-GE-ASI-4E4A-Z
Recomendación: Para conectar el terminal de válvulas
utilice los zócalos de cable ASI-SD-FK... de Festo. Cumplen
con la clase de protección IP65.
34
1
2
3
4
Festo CPV..-GE-ASI-4E4A-... 0112c Español
