Per le derivazioni controllare:
Lunghezza massima totale del bus AS-Interface: 100 m
(senza ripetitore/espansore).
Lunghezza della linea di connessione della tensione di
carico (varia in funzione dell'assorbimento elettrico
dell'unità di valvole e delle oscillazioni della tensione
di carico).
Se sono presenti estremità di cavo non collegate, que-
ste devono essere isolate mediante i cappucci termi-
nali Festo ASI-KK-FK o le guaine Festo ASI-KT-F. Questi
accorgimenti impediscono la formazione di correnti di
dispersione e garantiscono il grado di protezione IP65.

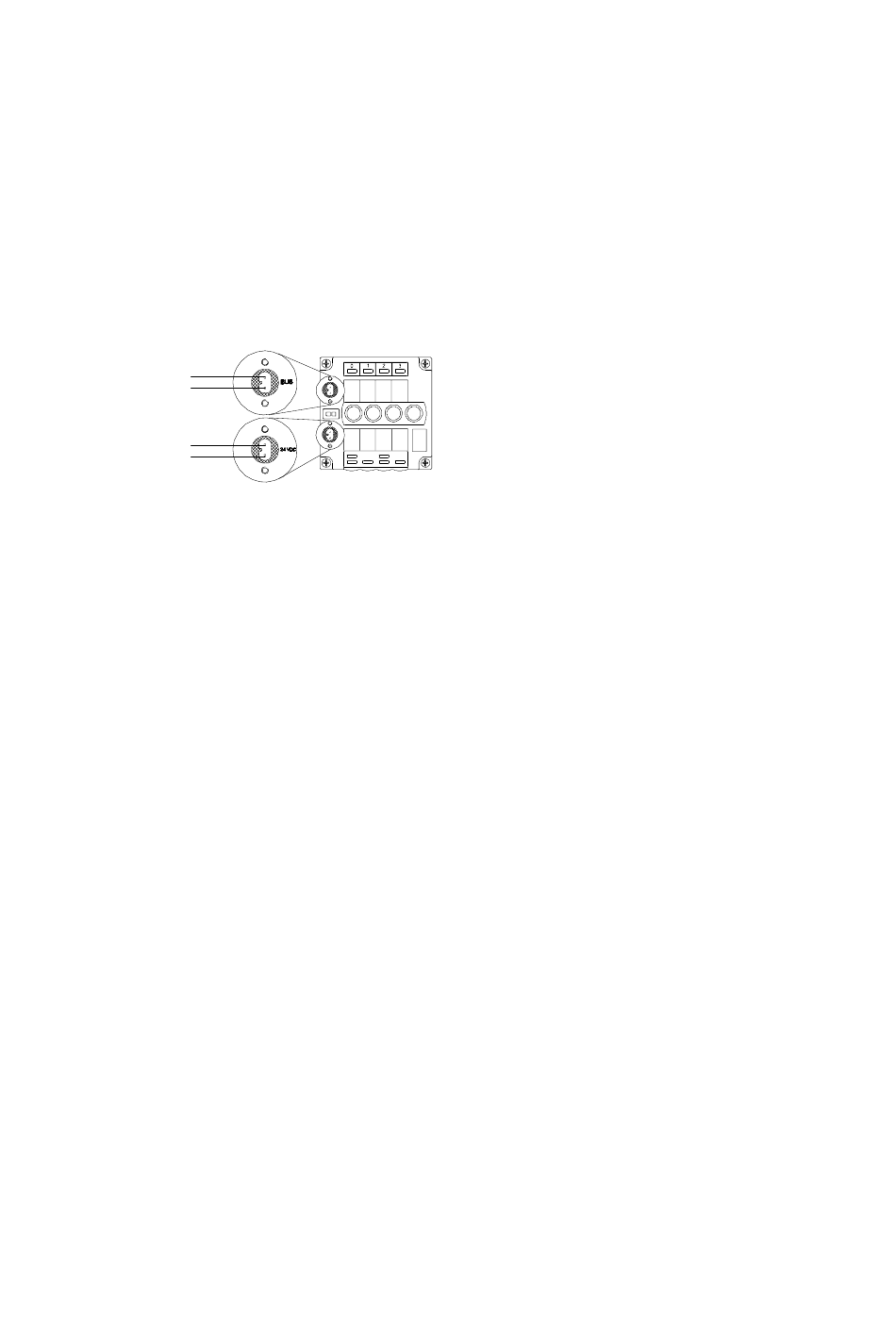

Pin 2: AS-Interface +
1
(marrone)
2
Pin 1: AS-Interface -
(azzurro)
3
Pin 2: + 24 V *)
Pin 1: 0 V *)
4
*) Solo per il tipo CPV..-GE-ASI-4E4A-Z
Suggerimento: per il collegamento dell'unità di valvole si
consiglia di utilizzare i connettori Festo ASI-SD-FK... . In tal
modo è possibile garantire il grado di protezione IP65.
58
1
2
3
4
Festo CPV..-GE-ASI-4E4A-... 0112c Italiano
