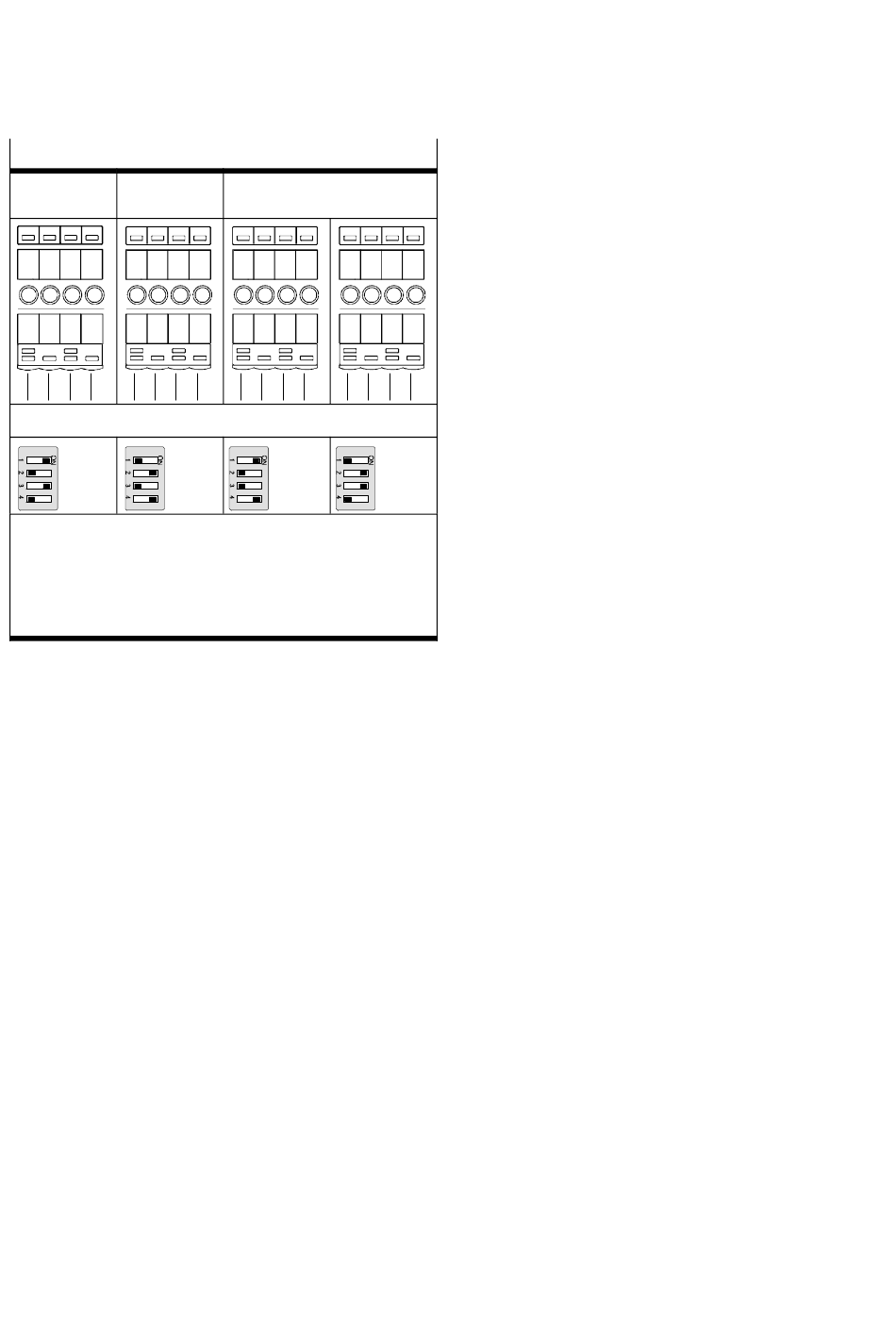

3.2 Adressbelegung (Draufsicht)
Bestückung der Ventilplätze 1 bis 4
2 bistabile 4 monostabile
Ventile Ventile
2 4
1 2 3 4
1 3
5 6 5 6 7 7 7 7
DIP-Schaltereinstellung (siehe 3.6)
1: ON 1: OFF
2: OFF 2: ON
3: ON 3: OFF
4: OFF 4: ON
1 ... 4 Adressen der Magnetspulen
5 Ventilplatten mit 2 Ventilmagnetspulen, wie 2 monostabile
Ventile, 5/2-Wege-Impulsventil oder 5/3-Wegeventil (z.B.
Code J, N, C, H, G, D, I, E) oder Reserve- bzw. Trennplatte
6 Reserve- oder Trennplatte (z.B. Code L, S, T)
7 Ventilplatten mit 1 Ventilmagnetspule (z.B. Code M, F, A)
oder Reserve- bzw. Trennplatte
6
1 bistabiles Ventil,
2 monostabile Ventile
2 4
3 4 1 2
1
3
5 6 7 7 7 7 5 6
1: ON 1: OFF
2: OFF 2: ON
3: OFF 3: ON
4: ON 4: OFF
Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch
