Proceda como sigue:
1. Presionar el cable del AS-Interface en la parte supe-
rior del zócalo para el cable.
2. Asegúrese de que el cable AS-Interface esté libre de
tensión.
3. Monte el zócalo y atorníllelo (max. 0,3 Nm).
1 Cable AS-Interface
1
2 Caperuza del cable
tipo ASI-KK-FK
Zócalo
3 para cables
tipo ASI-SD-FK (o
ASI-SD-FK180)

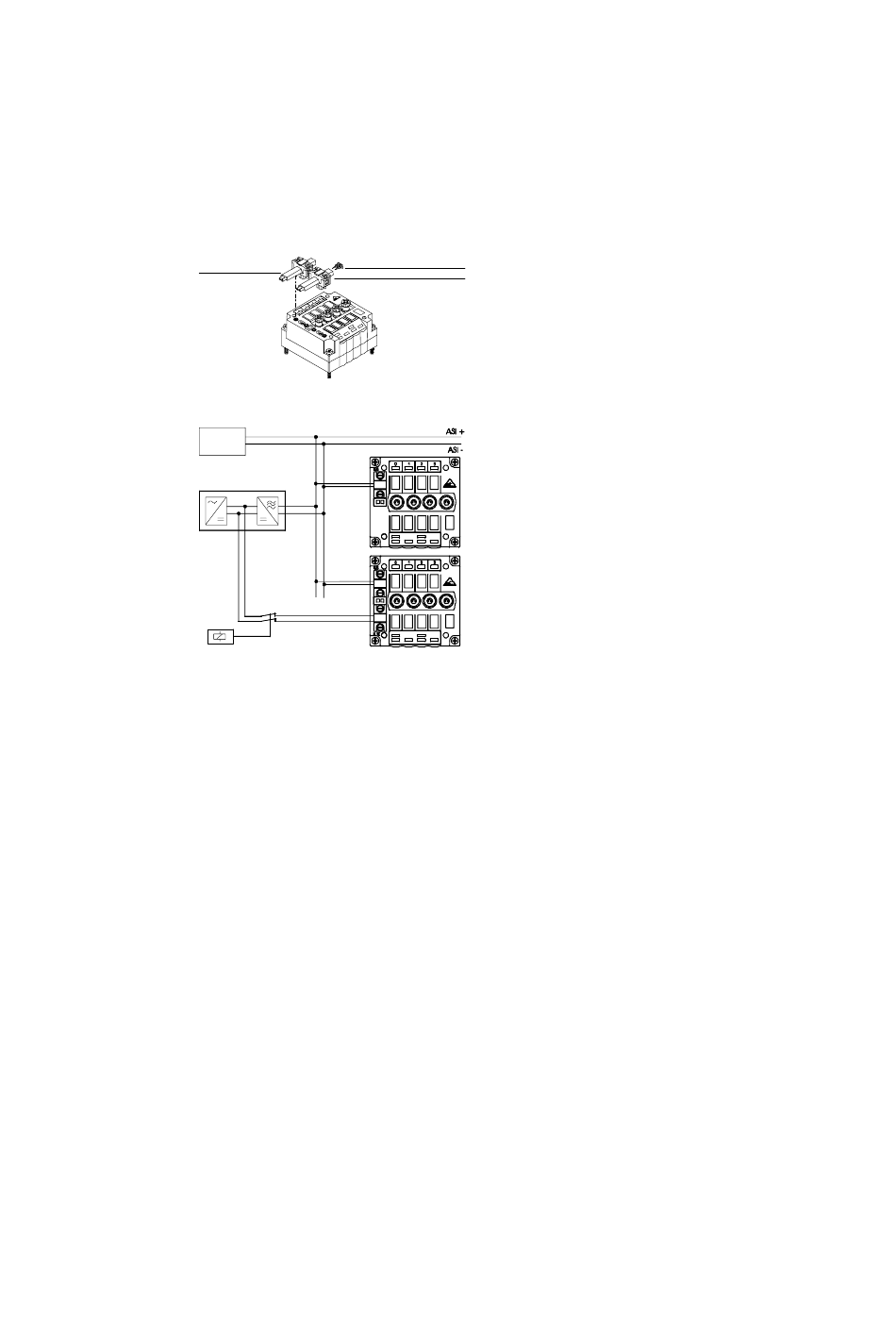

3.5 Ejemplo de conexión – terminal de válvulas tipo 10
1 Master AS-Interface
2 Fuente de alimenta-
ción Festo
3 La tensión de carga
puede desconec-
tarse
Festo CPV..-GE-ASI-4E4A-... 0112c Español
1
2
3
2
3
