3.3 Anslutning av givare (PNP-ingångar)
Använd för anslutning av givare kabel KM8-M8-GSGD-...
och stickkontakt med överfallsmutter, gänga M8x1.
Fixera kontakten med överfallsmuttern, så undviker du att
den lossnar oavsiktligt, t.ex. pga vibrationer. Förslut onytt-
jade givaranslutningar med de medföljande skydds-
huvarna. Endast på detta sätt garanteras kapslingsklass
IP65.
Notera
– Ingångarna är tillverkade i enighet med IEC1131-2
typ 02.
– Ingångarna är kortslutningssäkra. Vid kortslutning
kopplas slaven ifrån. AS-Interface mastern betraktar
då denna slav som obefintlig. När kortslutningen
åtgärdats rapporteras slaven omgående som funk-
tionsduglig.

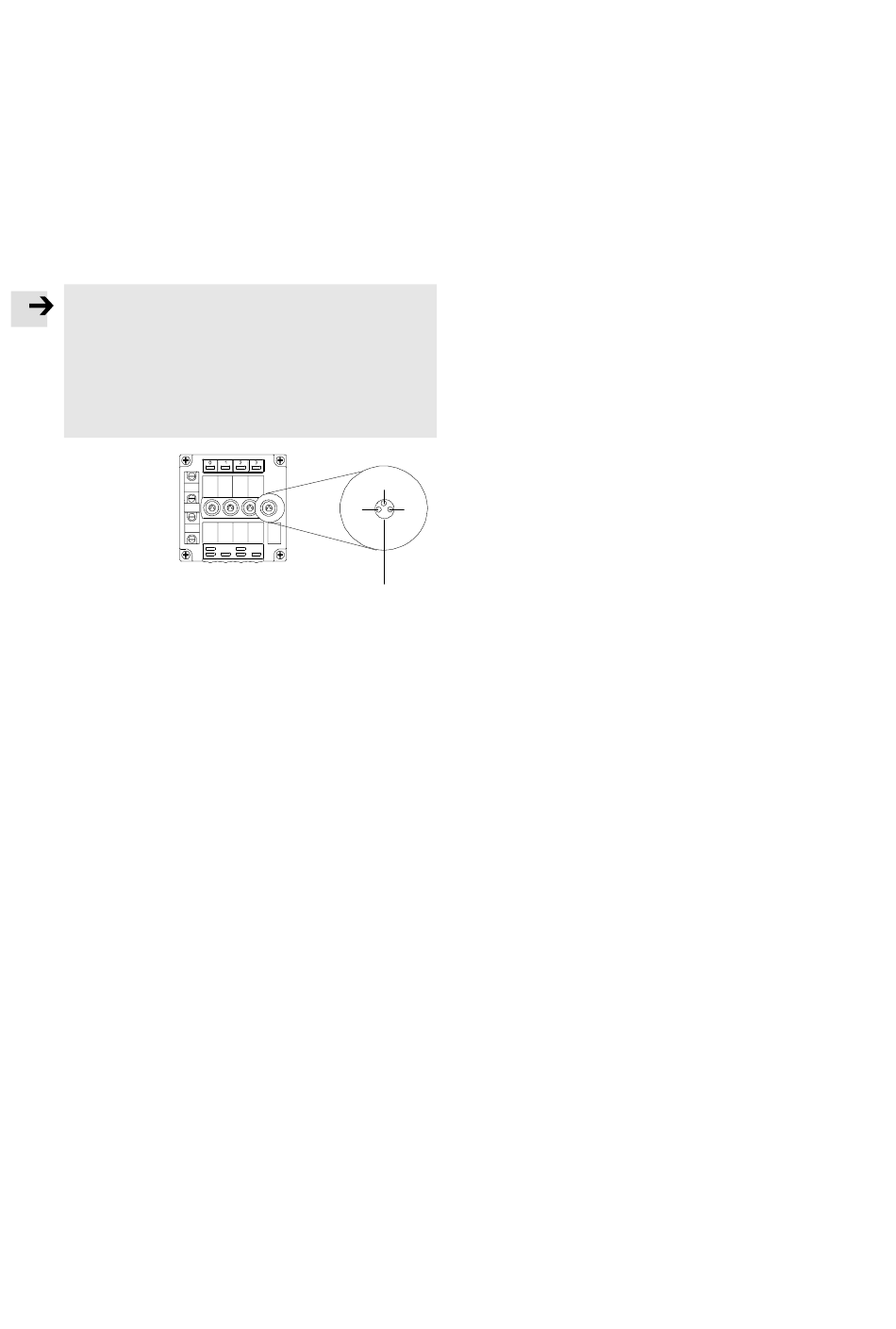

1 Stiftbeläggning:
1: 24 V
3: 0 V
4: Ingång Ix+3
68
4
3
1
