3 Installationsanvisningar
3.1 Tilldelning av AS-Interface adress
Notera
Ventilterminalens AS-Interface adress med CPV..-GE-
ASI-4E4A-... sparas elektroniskt efter varje ändring (ej
batteri) och kan ändras minst 10 gånger. Därefter be-
håller ventilterminalen den senast inställda AS-Inter-
face adressen.
Rekommendation: Använd Festo adresseringsenhet typ
ASI-PRG-ADR med adapterkabel typ 18960 (eller Siemens
PSG).
Före anslutning av en AS-Interface slav till bussen: Tilldela
varje slav en ännu ej belagd AS-Interface adress. Ställ in
önskad adress med AS-Interface adresseringsenheten.
Tillåtet adressområde: 1 ... 31.
Terminalens fabriksinställning: Adress 0. Det krävs ingen
inställning av AS-Interface slavparametrar.

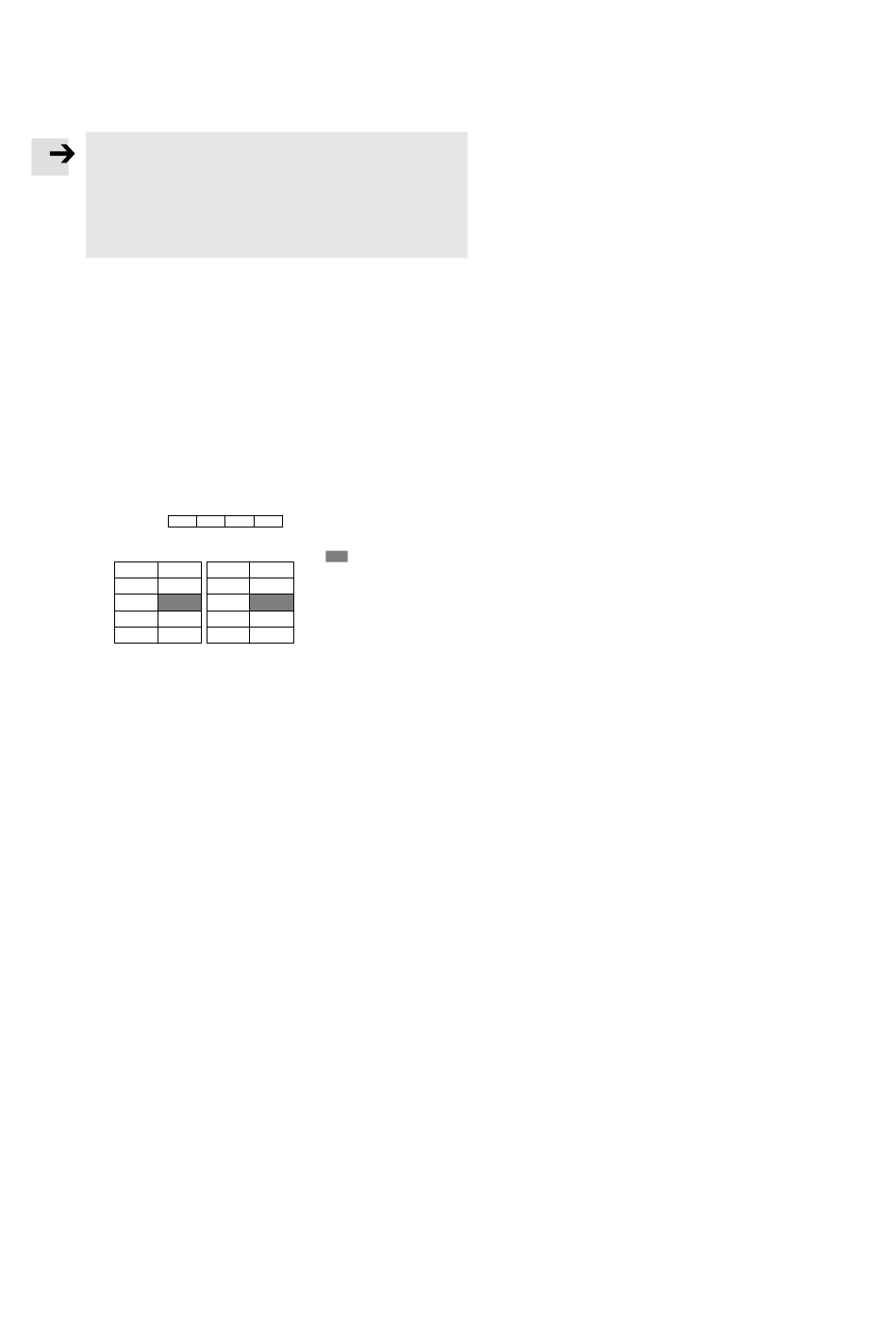

Exempel på adresstilldelning (Siemens S7)
AS-Interface adress #5, PLC-byte #36
IO-kod 7 : D3
H
I/O
Input
PLC
‹7 6 5 4 3 2 1 0› ‹7 6 5 4 3 2 1 0›
res. #1
...
#2 #3
...
#4 #5
36
#6 #7
...
...
...
Festo CPV..-GE-ASI-4E4A-... 0112c Svenska
D2 D1 D0
I/O I/O I/O
Output
= Belagda adresser
res. #1 vid IO-kod 7
#2 #3
#4 #5
#6 #7
H
