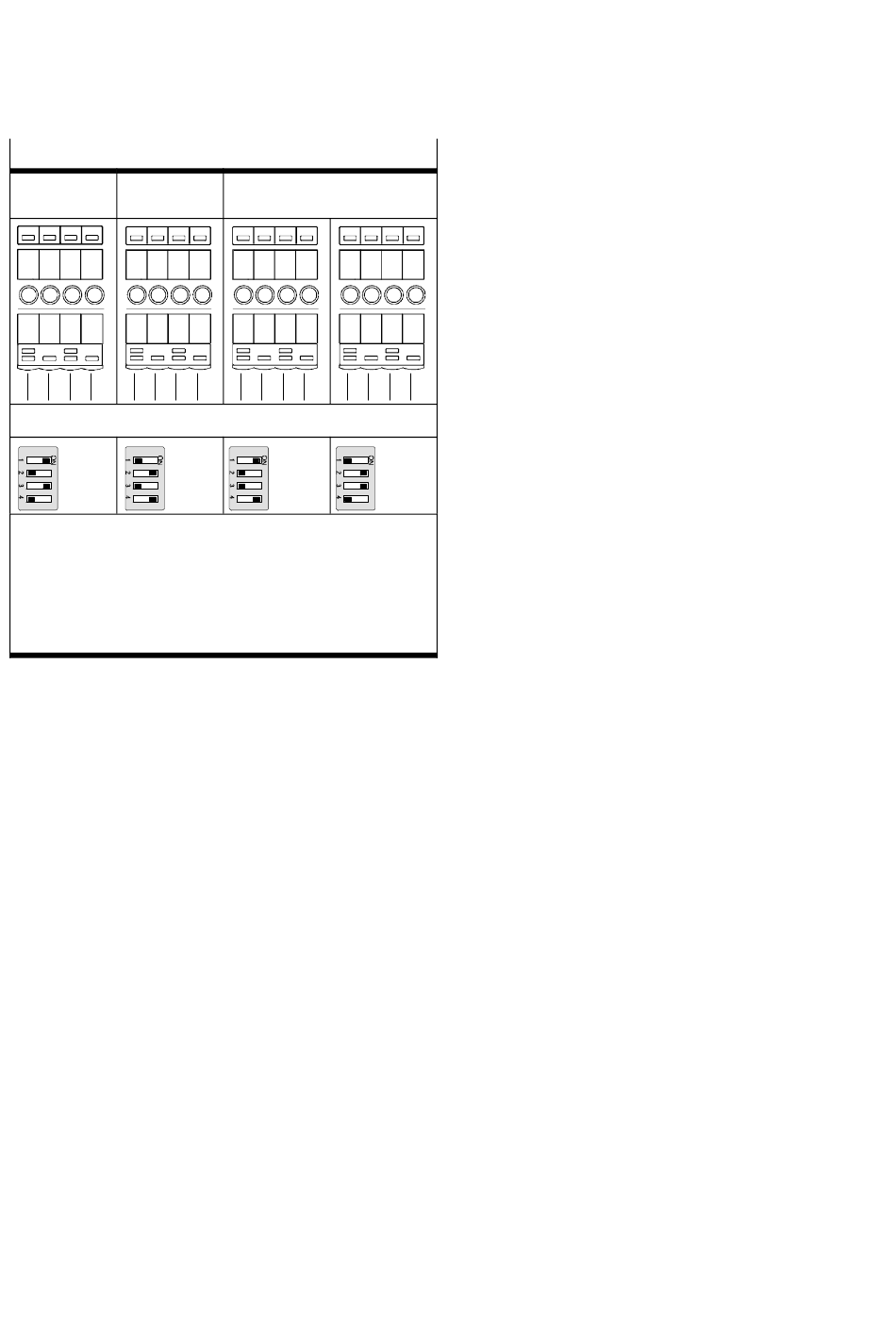

3.2 Affectation des adresses (vue de dessus)
Equipement des emplacements de distributeurs 1 à 4
2 distributeurs 4 distributeurs
bistables monostables
2 4
1 2 3 4
1 3
5 6 5 6 7 7 7 7
Réglage de l'interrupteur DIP (voir 3.6)
1 : ON 1 : OFF
2 : OFF 2 : ON
3 : ON 3 : OFF
4 : OFF 4 : ON
1 ... 4 Adresses des bobines de pilotage
5 Modules distributeurs avec 2 bobines de pilotage comme 2
distributeurs monostables, distributeur bistable 5/2 ou
distributeur 5/3 (p. ex. Code J, N, C, H, G, D, I, E) ou plaque
de réserve ou de séparation
6 Plaque de réserve ou de séparation (p. ex. Code L, S, T)
7 Modules distributeurs avec 1 bobine de pilotage
(p. ex. Code M, F, A) ou plaque de réserve ou de séparation
42
1 distributeur bistable,
2 distributeurs monostables
2 4
3 4 1 2
1
3
5 6 7 7 7 7 5 6
1 : ON 1 : OFF
2 : OFF 2 : ON
3 : OFF 3 : ON
4 : ON 4 : OFF
Festo CPV..-GE-ASI-4E4A-... 0112c Français
