Please read all instructions carefully before assembly, installation and/or use of this product.
WARNING: DO NOT exceed 400 Lbs. (182 Kgs)
WARNING: DO NOT exceed vehicle manufacturer's weight rating.
• Fully adjustable, fits most pick-up trucks
without integrated bed rail systems
• Stainless Steel hardware
Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: (888) 521-0510
Product Name:

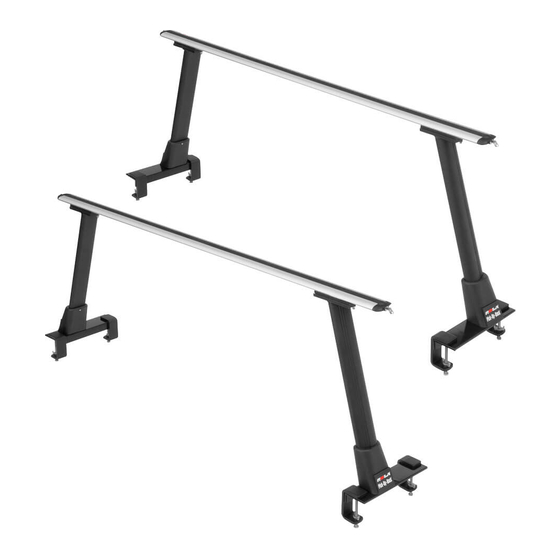

Pick-Up-Rack™
Product Code:
Kit Contents:
KEY FEATURES:
• Light-weight Aluminum extrusion
•Wear-resistant finish
• Aerodynamic design
Page 1 of 6
59742
• Easy-on bar clamps
• No-drill installation
• Double Lock anchor points
59742N Rev F
Printed in China
1-27-14
