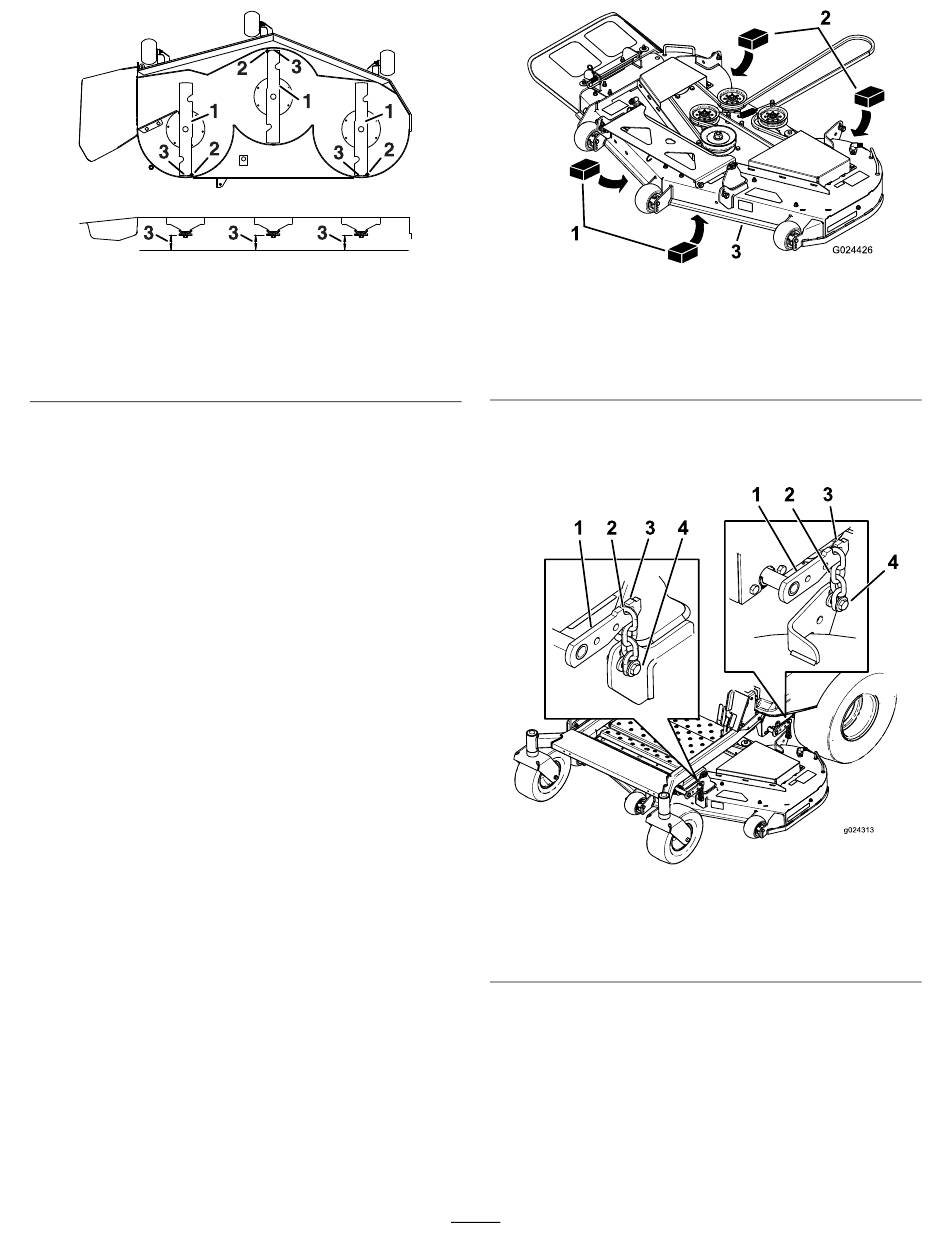

Figura 74
1. Cuchillas hacia adelante y
hacia atrás
2. Filos de corte exteriores
Nivelación de la carcasa del
cortacésped
1. Ajuste los rodillos protectores del césped en los
taladros superiores o retírelos completamente
para este procedimiento; consulte
rodillos protectores del césped (página
2. Ponga la palanca de altura de corte en la
posición de 76 mm; consulte
de corte (página
3. Coloque dos bloques de 6,6 cm de grosor
debajo de cada lado del borde delantero de la
carcasa, pero no debajo de los soportes de los
rodillos protectores del césped
4. Coloque dos bloques de 7,3 cm de grosor
debajo del borde trasero del faldón de la carcasa
de corte, uno en cada lado de la carcasa de
corte (Figura 75).
3. Mida aquí la distancia
entre la punta de la
cuchilla y la superficie
plana.
Ajuste de los
32).
Ajuste de la altura
32).
(Figura 75).
g229304
1. Bloque de madera –
6,6 cm de grosor
2. Bloque de madera –
7,3 cm de grosor
5. Afloje los pernos de ajuste en las cuatro
esquinas, hasta que la carcasa quede bien
asentada sobre los cuatro bloques
1. Brazo de elevación de la
carcasa
2. Cadena
6. Asegúrese de que las cuatro cadenas están
tensadas
7. Apriete los cuatro pernos de ajuste
8. Asegúrese de que los bloques están ajustados
debajo del faldón de la carcasa y que todos los
pernos están bien apretados.
9. Verifique la nivelación de la carcasa
comprobando la nivelación lateral y la
56
Figura 75
3. Borde delantero
Figura 76
3. Gancho
4. Perno de ajuste
(Figura 76).
g024428
(Figura 76).
g024313
(Figura 76).
