PRECAUCIÓN
!
!
Siempre reemplace la cadena de transmisión y
los piñones como un conjunto. De lo contrario,
la nueva parte se desgastará prematuramente.
Ajuste
La holgura de la cadena de transmisión debe
verificarse y ajustarse, si es necesario, cada 1000 km.
Cuando se opera a altas velocidades sostenidas o en
condiciones de aceleración rápida frecuente, la cadena
puede requerir ajustes más frecuentes.
Si la cadena de transmisión requiere ajuste, siga los
procedimientos a continuación:
Estacione la motocicleta sobre su soporte principal
Ÿ
con la transmisión en neutro y el interruptor de
encendido en la posición "OFF".

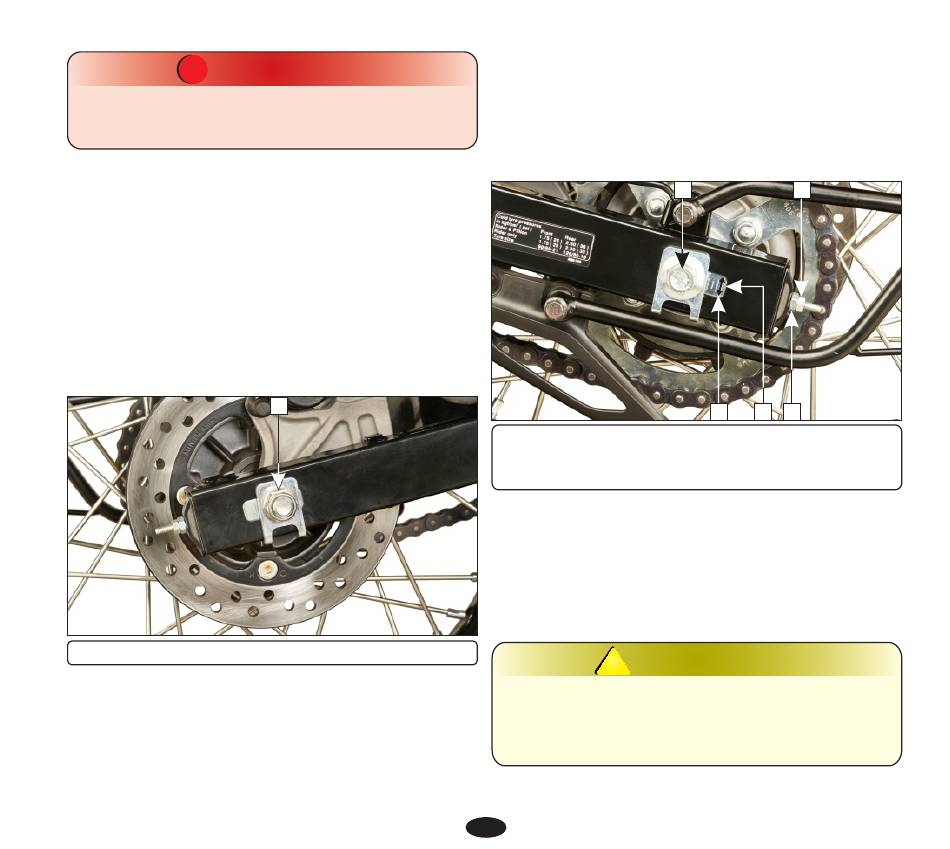

Afloje la tuerca del eje trasero (1).
Ÿ
(1) Tuerca eje trasero
Afloje la contratuerca de la cadena de transmisión
Ÿ
(3).
Gire ambas tuercas de ajuste (4) en un número de
Ÿ
vueltas iguales hasta que obtenga la holgura de la
cadena de transmisión correcta.
1
Gire la tuerca de ajuste en el sentido de las
manecillas del reloj para disminuir la holgura o en
sentido contrario para aumentar la holgura de la
cadena.
Alinee la marca índice de ajuste de la cadena (5)
con el borde trasero de la ranura (6) en ambos
lados del brazo oscilante de igual forma.
(2) Eje (3) Contratuerca cadena de transmisión
(4) Tuerca de ajuste (5) Marca índice
(6) Borde trasero de la ranura de ajuste
Apriete la tuerca del eje trasero.
Torque: 68 N-m (6.8 kgf-m)
Verifique la tensión de la cadena de transmisión
nuevamente.
Si después del ajuste de la cadena de transmisión, el
eje (2) toca el borde trasero de la ranura de ajuste
(6). El kit de cadena tiene que ser reemplazado.
ADVERTENCIA
!
!
Si no se utiliza una llave de torque para la
instalación, consulte a su Distribuidor /
Concesionario Autorizado lo antes posible
para verificar el montaje correcto.
56
2
3
5
6
4
