5. MEC-100 SCHNITTSTELLENSYSTEM
5.1. EINFÜHRUNG
Das MEC-100 Schnittstellensystem bildet die Verbindung zwischen dem System MEC-100 und dem Anwender. Mit dem MEC-
100 wird folgendes bereitgestellt:

Einfache und intuitive Einstellung der Parameter des Regelsystems

Echtzeit-Anzeige der elektrischen Größen des vom MEC-100 geregelten Systems

Zustandskontrolle des Systems

Speicherung der kompletten Parameter-Einstellungen des Systems in Form einer Programm- oder Textdatei.
5.2. VORBEREITUNG DES MEC-100 UND INSTALLATION DES MEC-100 SCHNITTSTELLENSYSTEMS
Der MEC-100 verfügt über einen seriellen Port RS-232 an der Komponentenseite der Karte. Es handelt sich um eine DB-9 -
Buchse. Für den Anschluss am Personal Computer ist ein serielles Standard-Kommunikationskabel mit DB-9-Buchse
erforderlich, das in den entsprechenden Port des PCs einzustecken ist.
Sofern der PC nicht mit einem seriellen Port RS-232 ausgestattet ist, kann der USB-Port verwendet werden, wobei auf
folgendes zu achten ist:

Zwischen dem seriellen Kabel und dem USB- Port ist ein Adapter USB/DB-9 Stiftstecker notwendig.

Im PC die mit dem Adapter gelieferten Treiber installieren (die vom Hersteller mitgelieferten Anweisungen befolgen).
Die Abb. 5.2.a zeigt den Anschlussplan für das vorbereitende Setup des MEC-100. Es ist wie folgt vorzugehen (in der
angegebenen Reihenfolge):

Den MEC-100 anhand des seriellen Kabels am PC anschließen.

Die Karte mit Strom versorgen, indem an den Klemmen P1 und P2 die Versorgungsspannung angelegt wird. Die
Versorgungsspannung kann im Bereich zwischen 30Vac und 240Vac beliebig gewählt werden.

Die Halterung aus Aluminium des MEC-100 muss an ERDE angeschlossen werden.
BEVOR DAS VORBEREITENDE SETUP DES MEC-100 VORGENOMMEN WIRD, ALLE ANGESCHLOSSENEN
KABEL LÖSEN UND DIE KARTE DURCH EINE STROMQUELLE AUSSERHALB DES GENERATORS
VERSORGEN. Es dürfen nur die Anschlüsse verbleiben, die in Abb. 5.2.a dargestellt sind.
ACHTUNG: Im Fall von Eingriffen am Gerät MEC-100 und/oder von Setup-Abläufen darf nicht vergessen
werden, dass bei stromversorgter Regeleinheit am oberen Teil (Seite der Anschlüsse) des MEC-100 eine
tödlich hohe Spannung ansteht. Deshalb muss vor allen Arbeiten, die zum direkten Kontakt mit der
Reglerkarte führen könnten, die Stromversorgung der Einheit unterbrochen werden.
Die dem MEC-100 mitgelieferte CD-ROM enthält das Utility zur Installation der Software des MEC-100 Schnittstellensystems
und die Betriebs- und Wartungsanleitung (Benutzerhandbuch) des Regelsystems.
5.2.1. Mindest-Systemanforderungen
Nachstehend die Mindest-Systemanforderungen, die zur korrekten Installation und Nutzung der Software erforderlich sind:

Microsoft Windows®.

CD-ROM Laufwerk.

RS-232 Serieller Port oder USB.Port.
963857137_G

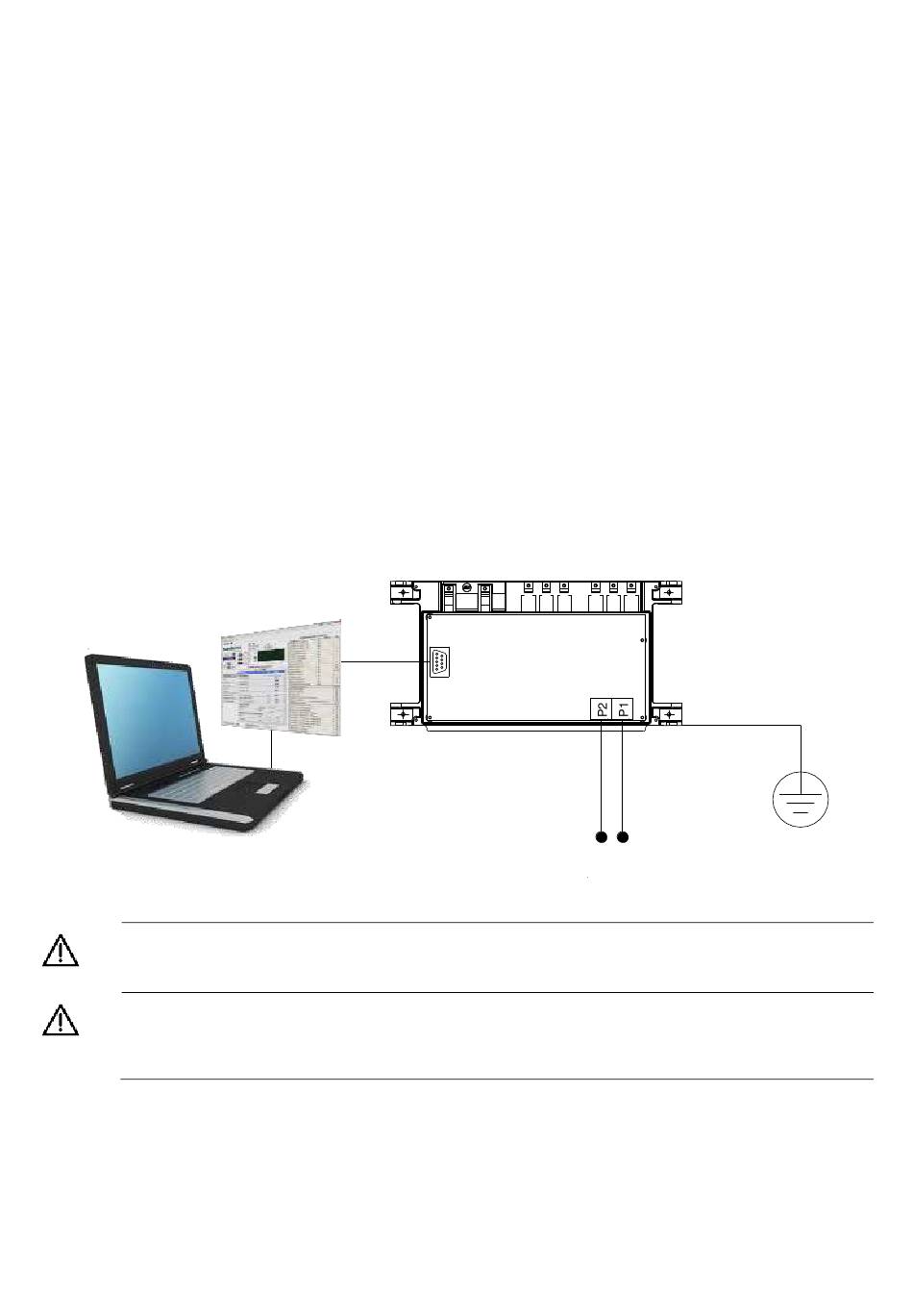

Abb. 5.2.a
Vorbereitendes Setup des MEC-100
