Conectores de interfaces del controlador VaporTEK

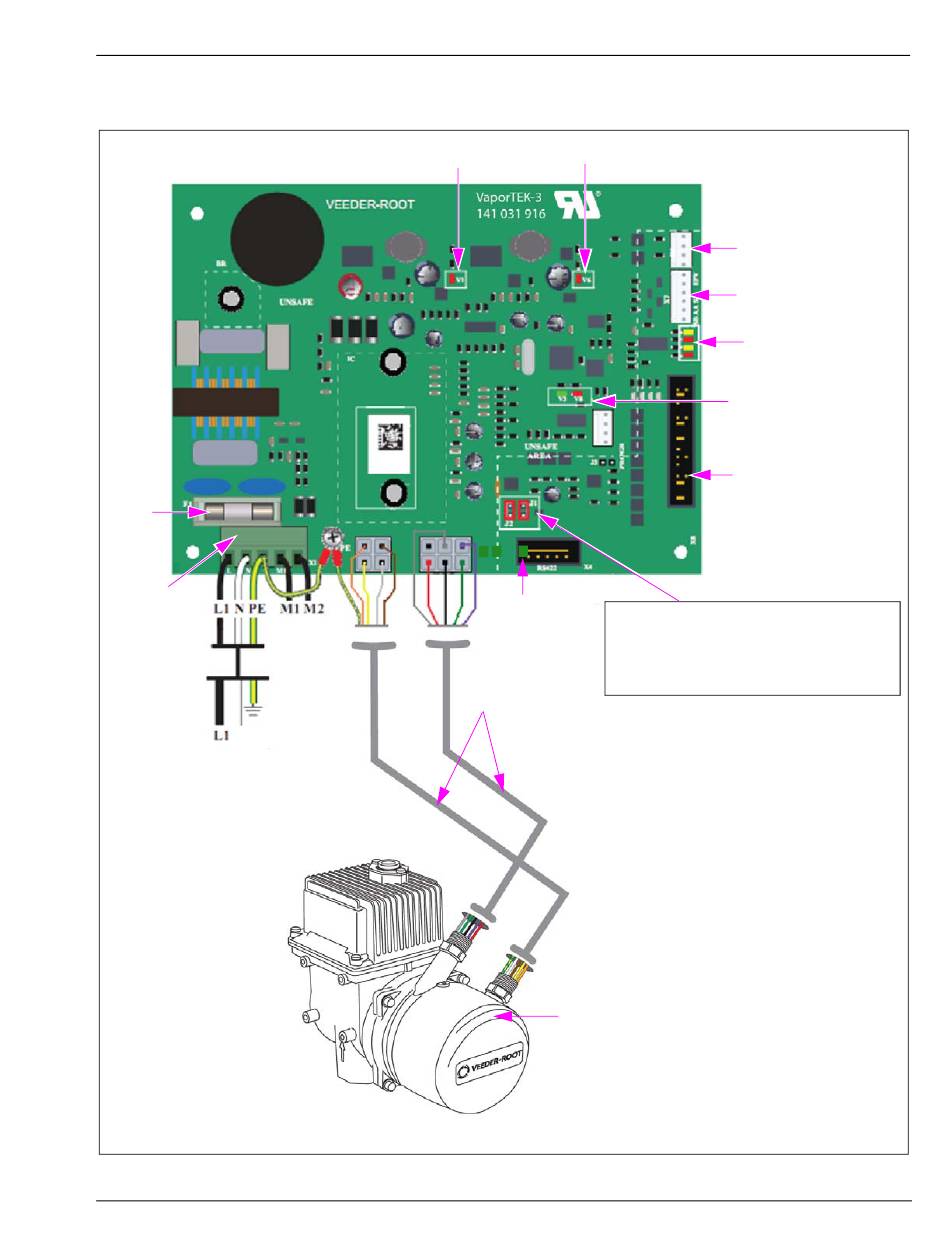

Figura 3-4: Tarjeta controlador VaporTEK-3
4 Amp
Conector de
energía principal
Energía CA
principal 110 V
MDE-5394B Tarjeta controladora VaporTEK™/VaporTEK-3 110 V UL® Sistema de recolección de recuperación de vapor
para Encore® 500 S Manual de arranque y de servicio · Marzo 2019
Energía 15 V chip
de movimiento
Alto
Motor Sensor
voltaje
Energía 5 V
tarjeta lógica
Puerto serial
Configuración de puentes J1/J2 - Serial RS-422
RS422
Es necesario colocar J1 y J2 para establecer
monitoreo de comunicaciones con doble
regulación utilizando la interfaz X4 - RS-422.
Conducto
Motor
Descripción del sistema VaporTEK
Conector
EPV externo
Conector
LED externo
Monitor de
estado
LED indicador 
de vitalidad
(heartbeat) - V3
A la tarjeta de
adaptador de
interfaz VaporTEK
de 3 pulsos
