7.7.1
Protección de un ciclo
La protección de un ciclo también se conoce como
entrada excesiva
El control observa la corriente reactiva de entrada para determinar si ha aparecido un fallo
físico en el secundario del transformador. Por ejemplo, un cortocircuito en uno de los
devanados del secundario disminuirá el factor de potencia en el lado de alta tensión del
transformador. En el procesador de control se implementa un modelo del transformador
basado en el factor de potencia con carga nominal, de 0,95 usualmente. La corriente
reactiva de entrada al variador se comprueba continuamente contra el valor predicho por el
modelo. Se genera una alarma o disparo si la corriente reactiva real supera en más de un
10% la predicción. Esta verificación se omite durante los primeros 0,25 segundos tras el
encendido de la media tensión para evitar que la corriente transitoria de conexión provoque
disparos espurios.
Implementación

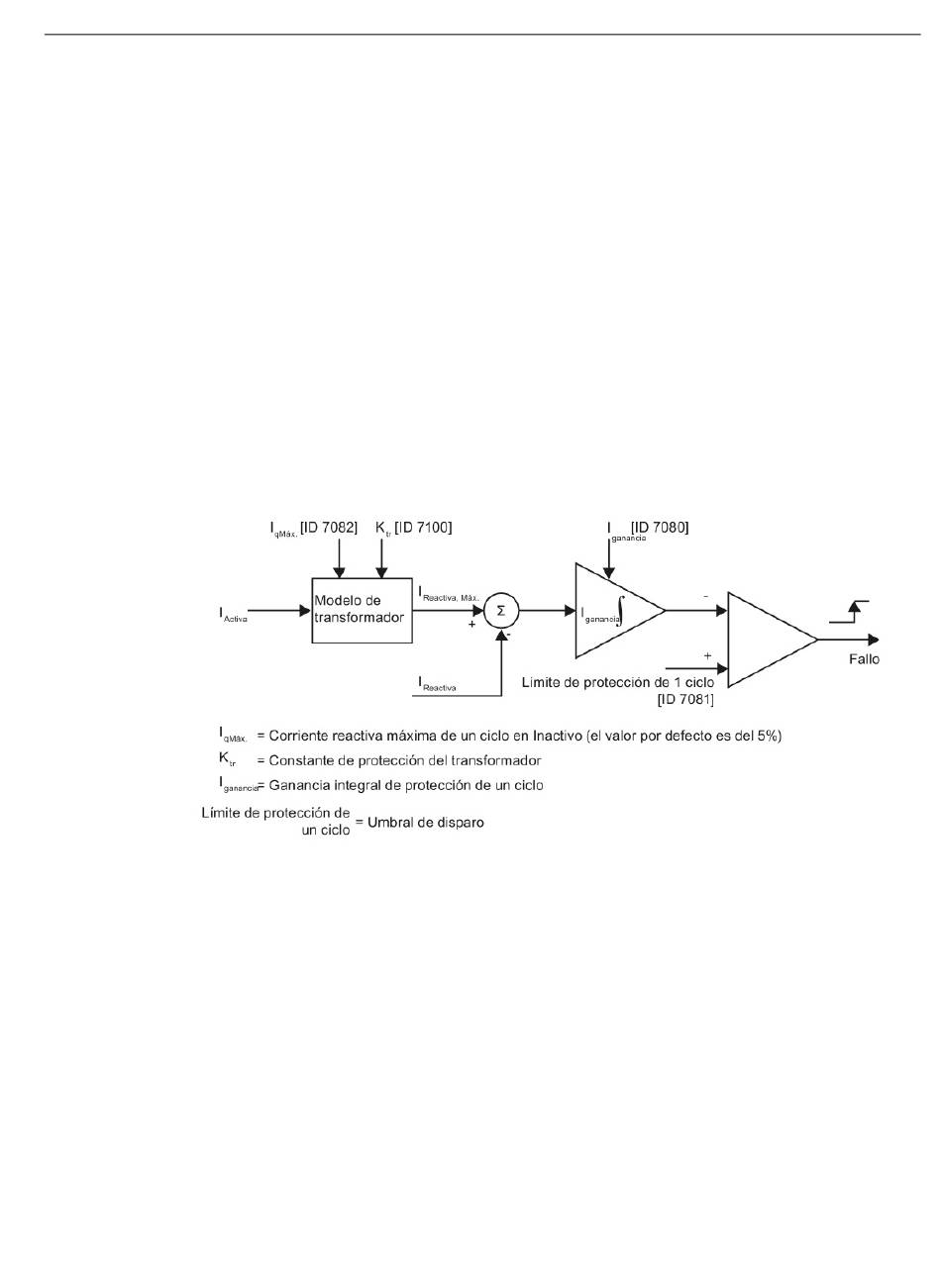

En la siguiente figura se muestra la implementación de la protección de un ciclo.
Figura 7-16

Modelo de transformador

El modelo de transformador de la figura
proporciona el valor máximo de la corriente reactiva de entrada para un valor determinado
de la constante del transformador, K
I
Reactiva,máx.
En la figura siguiente se muestra un gráfico de la corriente reactiva máxima en función de la
corriente real con una constante de transformador de 0,5.
Control NXGpro
Manual del usuario, AC, A5E33474566C_AC
.
Implementación de la protección de un ciclo
= 1,10 * (I
+ K
* I
Real 2
qMáx.
tr
7.7 Supervisión y protección del lado de entrada
detección de corriente reactiva de
Implementación de la protección de un ciclo
, como se indica abajo:
tr
)
Funcionamiento del control
213
