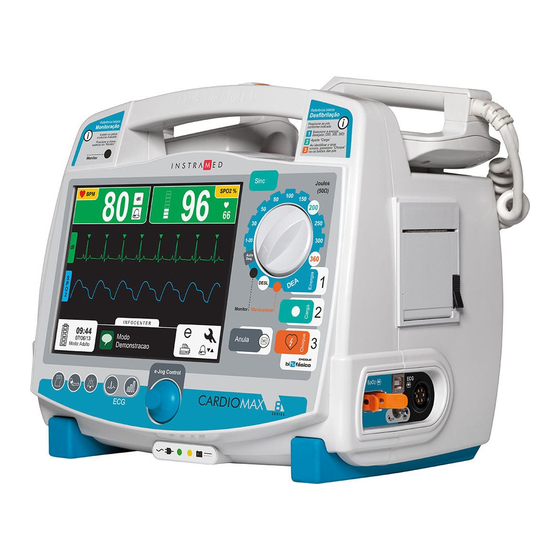

Página 1 Manual del usuario Monitor Cardioversor/Desfibrilador Bifásico...
Página 2: Fabricante
Copyright © 2015 Instramed CardioMax, y sus respectivos logotipos son marcas comerciales de Instramed Industria Hospital Médica Ltda. El software interno de este producto es la propiedad intelectual de Instramed y está protegido por leyes internacionales de copyright. Se da para su uso exclusivo con este equipo únicamente, siendo identificado por el número de serie y no puede ser, en todo o en parte, copiado, evaluado, recompilado o cambiado de ninguna manera.
Página 3: Uso De La Batería
Uso ocasional: Aun cuando desconectado (en espera), el CardioMax realiza rutinas de control del estado interno del equipo. A pesar de que este procedimiento representa bajo consumo de energía, ocasionalmente la carga de la batería se gasta.
Página 4: Contenido Del Embalaje
Contenido del embalaje Ítems incluidos: Al abrir el embalaje, asegúrese de que todos estos ítems estén incluidos: • Monitor Cardioversor/Desfibrilador Bifásico CardioMax • Guía de Instrucciones • Cable de red profesional (3 clavijas) • Cable auxiliar para puesta a tierra y ecualización de potencial •...
Página 5: Repuestos
Repuestos Usted podrá solicitarle a Instramed repuestos de ítems consumibles, piezas y accesorios. Consulte sobre valores. Podrán ser aplicados costos de envío. Para solicitud de piezas y servicios entre en contacto con Instramed.
Página 6 Índice Introducción Finalidad y aplicación ....................18 Características ......................18 Ítems opcionales ....................... 19 Sobre la guía ......................19 Informaciones de seguridad Advertencias ......................20 Efectos adversos ...................... 21 Clasificación y simbología ..................22 Normas ........................23 Cuidados con el equipo .................... 24 Conexión con otros equipos ..................
Página 7 Manual del usuario | Índice Indicación de red y carga de batería ................ 28 Vista lateral ....................... 29 1 - Conector SpO ....................29 2 - Conector USB ....................29 3 - Conector PANI....................29 4 - Conector ECG ....................29 5 - Impresora .......................
Página 8 Manual del usuario | Índice 4 - Modo monitor ....................34 5 - Apaga el aparato .................... 34 6 - Modo DEA ...................... 34 7 - Modo marcapasos ..................34 Operando el e-Jog Control ..................35 Pantalla de inicio ...................... 36 Pantalla de visualización de parámetros ..............
Página 9 Manual del usuario | Índice 2 - Fecha/Hora ....................49 3 - Configuraciones ..................... 49 4 - Impresión ....................... 50 5 - Eventos ......................50 6 - Curvas ......................51 Alarmas y límites Alarma fisiológico ..................... 52 Alarma técnica ......................52 Mal contacto ......................
Página 10 Manual del usuario | Índice Usuarios calificados ....................61 Uso de las palas externas ..................62 Consideraciones para entrega de choque ..............64 Uso de las palas infantiles ..................65 Uso de las palas multifuncionales ................66 Desfibrilación ......................67 Sincronismo - Descarga sincronizada - Cardioversión ..........
Página 11 Criterios de uso ......................77 Usuarios calificados ....................77 Operación ......................... 78 Aplicando la RCP ..................... 82 Uso del CardioMax en niños menores de ocho años ..........84 Modo marcapasos Principio físico utilizado .................... 85 Avisos ........................85 Modo asíncrono ......................86 Modo demanda (síncrono) ..................
Página 12 Manual del usuario | Índice Configuraciones de ECG ..................94 1 - Respuesta ECG ..................... 94 2 - Cable ECG ..................... 95 3 - Sensibilidad ....................95 4 - Selección de rangos de frecuencia ..............95 5 - Filtro de red ....................95 6 - Detectar Marcapasos ..................
Página 13 Manual del usuario | Índice Factores que afectan la precisión en la medida de SpO ........102 Selección del sensor ....................102 Operar en el modo monitor - SpO ................ 103 Configuraciones de SpO ..................104 1 - Respuesta SpO ..................
Página 14 Manual del usuario | Índice 1 - Enciende o apaga el monitoreo de la respiración ........114 2 - Frecuencia respiratoria ................114 3 - Alarma apnea ....................114 4 - Sensibilidad de la respiración ..............114 5 - Volver/Salir ....................115 Eventos y almacenamiento de datos Almacenamiento de datos ..................
Página 15 Introducción ......................124 Requisitos ....................... 124 Instalación del Soft DEA ..................125 Conexión de CardioMax al PC ................125 Pantalla de inicio ....................126 1 - Botón de exhibición de los gráficos .............. 126 Pantalla de exhibición de los gráficos ..............127 1 - Bajar ......................
Página 16 Manual del usuario | Índice Cuidados y mantenimiento Mantenimiento preventivo ..................132 Mantenimiento correctivo ..................132 Limpieza y desinfección ..................132 Esterilización ......................133 Batería removible ....................133 Reemplazar batería removible ................134 Reemplazar el papel térmico de la impresora ............135 Devolución de componentes ..................
Página 17 Manual del usuario | Índice Marcapasos ......................145 Lista de accesorios opcionales ................145 Especificaciones y seguridad Especificaciones generales ..................146 Especificaciones ambientales ................147 Desfibrilador ......................148 Modo DEA ......................149 Algoritmo de análisis de ECG ................. 151 Marcapasos ......................157 ECG ........................
Página 18: Introducción
El modo monitor/RESP muestra la frecuencia respiratoria captada por medio de los electrodos de ECG o por medio del capnógrafo. Características El CardioMax es un equipo liviano y compacto, con diseño moderno y práctico propio para uso en situaciones de emergencia y transporte dentro de hospitales o en ambulancias.
Página 19: Ítems Opcionales
Las informaciones contenidas en esta guía son propiedad de Instramed y no pueden ser duplicadas en parte o en totalidad sin autorización por escrito. Instramed se reserva el derecho de hacer los cambios para mejorar la guía y el producto sin cualquier aviso previo.
Página 20: Informaciones De Seguridad
Riesgo de CHOQUE ELÉCTRICO: nunca retire las tapas del equipo. Cualquier reparación en este equipo debe ser realizada por la red autorizada Instramed. ATENCIÓN: EL PACIENTE DEBE SER COLOCADO EN SUPERFICIES NO CONDUCTORAS. NO UTILICE SUPERFICIES MOJADAS O METÁLICAS Y, EN CASO DE NECESIDAD, SEQUE SU PECHO ANTES DE APLICARLE EL CHOQUE.
Página 21: Efectos Adversos
AVISO: Las partes aplicadas están protegidas contra descarga de desfibrilación; durante la descarga puede haber variación de la línea base. AVISO: Cuando operado en el modo monitor, El CardioMax se puede usar en conjunto con otros equipos electromédicos simultáneamente conectados al paciente, siempre que los otros equipos estén en conformidad con las...
Página 22: Clasificación Y Simbología
Manual del usuario | Informaciones de seguridad Clasificación y simbología Símbolo Norma Descripción IEC TR 60878 Equipo tipo CF aislado a prueba de desfibrilación IEC TR 60878 Atención: usar solamente según las instrucciones de esta guía IEC TR 60878 Cuidado: alta tensión eléctrica peligrosa IEC TR 60878 Terminal para ecualizar potencial IEC TR 60878...
Página 23 Manual del usuario | Informaciones de seguridad Normas El CardioMax ha sido proyectado siguiendo las normas de desempeño y seguridad a continuación: • NBR IEC 60601-1:1997 (IEC 60601-1:1995) Equipo electro médico - Parte 1 - Prescripciones generales de seguridad. •...
Página 24: Cuidados Con El Equipo
No use el aparato si se ha caído o si hay daños externos. Conexión con otros equipos Al conectar el CardioMax a cualquier instrumento, revise la operación correcta del equipo antes de usarlo de forma clínica. Los equipos o accesorios conectados al aparato deben estar certificados según el estándar 950 de IEC para equipos para...
Página 25: Compatibilidad Electromagnética
Manual del usuario | Informaciones de seguridad Compatibilidad electromagnética La instalación del CardioMax requiere precauciones especiales con relación a la compatibilidad electromagnética según la información incluida en esta guía (ver capítulo “Cuidados y mantenimiento”). Desechando el equipo Para evitar contaminar el medio ambiente o poner en peligro a personas u otros equipos, asegúrese de haber desinfectado y descontaminado el equipo...
Página 26: Panel Frontal
El equipo Panel frontal 1. Pantalla de cristal líquido 5. Botón e-Jog Control: configuraciones generales del equipo 2. Mango para transporte 6. Indicación de red y carga de batería 3. Llave selectora: enciende y apaga el (ver ítem "Indicación de red y carga equipamiento;...
Página 27: Llave Selectora
Manual del usuario | El equipo Pantalla La pantalla de LCD del CardioMax muestra las informaciones gráficas y numéricas usadas en la monitorización del ECG, SpO , desfibrilación y marcapasos. Para obtener más informaciones sobre las configuraciones e informaciones de la pantalla consulte el capítulo “Pantalla y operaciones”.
Página 28: Botones De Acceso Rápido
2. Batería Cargando: LED encendido indica que el equipo está cargando la batería. OBS: Al conectar el equipamiento a la corriente eléctrica, los LEDs se iluminarán, indicando el inicio de la carga, aunque CardioMax esté sin operación.
Página 29: Vista Lateral
Manual del usuario | El equipo Vista lateral 1 - Conector SpO Conector de oximetría estándar BCI. Sensores de oximetría adulto e infantil. 2 - Conector USB Conector USB para acceso a los datos almacenados por el modo DEA. Puede ser conectado directamente a un PC Windows.
Página 30: Conector Para Electrodos De Desfibrilación (Palas)
Manual del usuario | El equipo 6 - Conector para electrodos de desfibrilación (palas) Multifuncionales: Palas adhesivas para desfibrilación, marcapasos y monitorización. Externas adulto/infantil: Acompañan el equipo y pueden ser usadas para uso adulto e infantil. No pueden ser utilizadas para el modo marcapasos. Internas: Utilizadas para cirugías.
Página 31: Panel Trasero
El equipo Panel trasero 1 - Palas En la parte superior del CardioMax deben ser acomodadas las palas que acompañan el equipo, con el adaptador adulto conectado. 2 - Batería removible La batería de CardioMax puede ser fácilmente sustituida. Para eso, presione las dos alzas laterales, una contra la otra.
Página 32: Conectores Traseros
Manual del usuario | El equipo Conectores traseros 1 - Conector de red de 3 clavijas Entrada de 100 a 265 VAC, con clavija central para puesta a tierra. Fusible de 5A (FUSIBLE VIDRIO 20 mm 20AG F5A). 2 - Entrada DC externa Para conectar batería o una fuente DC externa con rango de operación de 11 a 16 VDC.
Página 33: Pantalla Y Operación
Pantalla y operación Conectando y operando Use la llave selectora (1) para encender y apagar el CardioMax. Al encenderlo, el operador inmediatamente selecciona uno de los modos de operación del equipamiento. Auto Sec. APAG Monitor Marcapaso 1 - Llave selectora Gire en sentido horario o anti horario para seleccionar el modo de operación.
Página 34: Modo Monitor
6 - Modo DEA Habilita el modo Desfibrilador Externo Automático (DEA). En esta situación, El CardioMax es capaz de evaluar, a través de sofisticados sensores, el estado del paciente, considerar las variables clínicas y aplicar, automáticamente, la terapia de choque más indicada. Al mismo tiempo, el equipo orienta el usuario por medio de comandos verbales e indicaciones en la pantalla, que podrán ser advertencias, instrucciones o mensajes de estatus.
Página 35: Operando El E-Jog Control
Manual del usuario | Pantalla y operación Operando el e-Jog Control Para acceder a los menús de configuración y operación del equipo,use el botón rotatorio e-Jog Control de la siguiente manera: PASO 1 GIRAR: Gire el botón hasta el tópico que desea modificar, observando los iconos que están destacados en la pantalla del equipo.
Página 36: Pantalla De Inicio
Pantalla de inicio La pantalla de inicio aparece siempre que el aparato está encendido. En ella se presenta un listado de todos los parámetros disponibles para CardioMax, mostrando, al lado de cada ítem, el estado correspondiente: [OK] - Parámetro instalado en el equipo y funcionando correctamente.
Página 37: Pantalla De Visualización De Parámetros
Manual del usuario | Pantalla y operación Pantalla de visualización de parámetros 5 vias PAUSA DEMANDA Conecte Electrodos 07/10/12 Multifuncionales Modo: Adulto 1. ECG: Valores de medida de ECG y 5. Modo marcapasos o modo desfibrila- alarmas de ECG. ción: Área para el módulo de desfibrila- ción o marcapasos.
Página 38: Iconos De Acceso De Las Funciones De Eventos Y Configuraciones
Manual del usuario | Pantalla y operación Iconos de acceso de las funciones de eventos y configuraciones 1. Menú de eventos: Visualiza los eventos almacenados en el CardioMax. 2. Menú de configuración: Permite la configuración de todos los parámetros del equipamiento.
Página 39: Impresora Sin Papel
Manual del usuario | Pantalla y operación Pantalla modo monitor - variación A (ECG y SpO presentes) SPO2 % I N F O C E N T E R 09:44 Impresora 07/10/12 sin papel Modo: Adulto 1. ECG: Valores de medida de ECG y 4.
Página 40 Manual del usuario | Pantalla y operación Pantalla modo monitor - variación B (ECG, SpO y PANI presentes) PANI mmHg 106/ 79 5 vias ( 88) I N F O C E N T E R 09:44 Impresora 07/10/12 sin papel Modo: Adulto 1.
Página 41 Manual del usuario | Pantalla y operación Pantalla modo monitor - variación C (ECG, EtCO y SpO presentes) EtCO2 mmHg I N F O C E N T E R 17:00 11/12/12 Modo: Adulto 1. ECG: Valores de medida de ECG y municación del aparato con el usuario.
Página 42: Pantalla Modo Marcapasos
Manual del usuario | Pantalla y operación Pantalla modo marcapasos 5 vias PANI mmHg 104/ 57 180 200 ( 73) LIGADO DEMANDA MP Ligado 07/10/12 Modo: Dem Modo: Adulto 1. ECG: Valores de medida de ECG y 5. Informaciones del módulo marcapa- alarmas de ECG.
Página 43: No Toque Al Paciente Analizando El Ritmo
1. ECG: Valores de medida de ECG y 4. Representación visual de la instrucción alarmas de ECG. suministrada por CardioMax al opera- dor cuando está en modo DEA. 2. Status de batería, hora, fecha y modo. 5. Transcripción de la instrucción verbal 3.
Página 44 Manual del usuario | Pantalla y operación Modo desfibrilador - variación A (ECG, SpO y PANI presentes) Desfibrilador 5 vias PANI mmHg 104/ 57 100 J ( 73) 1:45:04 Adulto 07/10/12 Modo: Adulto 1. ECG: Valores de medida de ECG y 5.
Página 45 Manual del usuario | Pantalla y operación Modo desfibrilador - variación B (ECG, SpO y EtCO presentes) EtCO2 Desfibrilador mmHg 100 J 2:30 Adulto I N F O C E N T E R 17:00 11/12/12 Modo: Adulto 1. ECG: Valores de medida de ECG y 5.
Página 46: Menú Configuración
RESP Prueba funcional salir 07/10/12 1 - ECG Permite configurar manualmente los parámetros de ECG del CardioMax (ver capítulo Modo monitor – ECG). 2 - SpO Permite configurar manualmente los parámetros de SpO del CardioMax (ver capítulo Modo monitor – SpO...
Página 47: Test Funcional
CardioMax (ver capítulo Modo desfibrilador). 6 - RESP Permite configurar manualmente los parámetros de RESP del CardioMax (ver capítulo Modo monitor – Respiración). 7 - Test funcional Permite efectuar el test funcional del CardioMax (ver capítulo Modo desfibrilador).
Página 48 Manual del usuario | Pantalla y operación EtCO2 PANI mmHg mmHg Menú configuración Configuraciones generales PAUSA DEMANDA CONFIGURACIONES DE PARAMETROS CONFIGURACIONES GENERALES Alarma Fecha y Hora Configuraciones Impresion Desfibrilacion RESP Prueba funcional salir 07/10/12 1 - Alarma Permite ajustar los valores de alarma de ECG y SpO (Véase capítulo Alarmas y límites).
Página 49 El menú “Fecha y Hora” ajusta las informaciones de horario y calendario del CardioMax. Puede usar la convención internacional (24h) o la convención norteamericana de presentación (am/pm). Es muy importante mantener la fecha y la hora siempre ajustadas, pues estas informaciones se presentan en todos los informes impresos.
Página 50 (indicación sonora de carga, indicación sonora de carga lista, indicación sonora de choque anulado e indicación sonora de choque aplicado). Idioma – Permite elegir el idioma en el que los menús del CardioMax serán presenta- dos. Modo – Permite seleccionar la monitorización de la presión no invasiva en el modo adulto, pediátrico o neonatal.
Página 51: Configuraciones De Curvas
, y de 6,25mm/s, 12,5mm/s, 25,0mm/s para las curvas de EtCO y Resp. OBS: si todas las curvas fueran deshabilitadas simultáneamente, automáticamente el CardioMax selecciona la derivación “DII”. La curva de EtCO2 sólo podrá ser habilitada si el módulo está encendido. Vea la figura abajo.
Página 52: Alarmas Y Límites
Alarma fisiológico Hay 2 condiciones para habilitar las indicaciones de alarma fisiológica, que son: Asistolia – El CardioMax no logra identificar latidos cardíacos válidos por más de 4 segundos. Limites MÁXIMO y MÍNIMO violados – Cuando los límites de alarma máximos o mínimos de Oximetría, ECG, PANI, EtCO...
Página 53 - Artefacto: temblor muscular detectado. - Señal débil: CardioMax no consigue identificar la señal. Señal débil, posiblemente paciente con baja perfusión. - Perdida de Pulso: paciente sin latidos por más de 4 segundos. Impresora - Impresora sin papel: impresora sin papel.
Página 54: Nivel De Carga Da Batería
Manual del usuario | Alarmas y límites Mal Contacto Carga Lista 07/10/12 Modo: Adulto Nivel de carga da batería Indicación Estado de la batería* Condiciones de operación del aparato Posibilitará aproximadamente 3 horas de monitorización, en caso 100% de carga que la batería esté...
Página 55: Conecte Palas Multifuncionales
Alarmas y límites SPO2 % palas CONECTADO DEMANDA Bateria debil ¡ATENCION! El CardioMax se apagara en algunos instantes I N F O C E N T E R 09:44 Conecte palas 07/10/12 Multifuncionales Observe arriba las indicaciones de batería débil: 1- Cinco barras de la batería de...
Página 56: Silenciar Alarma
IMPORTANTE: No habrá ninguna forma de aviso sonoro con la alarma suspensa. Configuraciones de los límites de alarma Al conectarlo, el CardioMax vuelve a los últimos límites y configuraciones hechas por el usuario. Para cambiar los límites de alarma, el usuario debe seleccionar el menú...
Página 57: Configuraciones De Alarmas
Manual del usuario | Alarmas y límites SPO2 CONFIGURACIONES DE ALARMAS Auto ajuste Silencio [180 Alarma Tecnica ECG [Conec ] Desc Conec Alarma Tecnica SPO2 [Conec ] Desc Conec PANI Alarma Tecnica EtCO2 [Conec ] Desc Conec Silencio Posibilita el ajuste del tiempo de silencio de las alarmas fisiológicas y técnicas con tiempos entre 30 y 180 segundos.
Página 58: Ajuste Del Límite Mínimo/Máximo
Manual del usuario | Alarmas y límites Encender/apagar alarma sonora Para cada parámetro, el usuario podrá ENCENDER/APAGAR la alarma sonora. Las barras sobre el símbolo indican que la alarma sonora del parámetro está apagada. Ajuste del límite mínimo/máximo El ajuste de los valores mínimo y máximo es independiente por parámetro. A través del botón e-Jog Control, el operador debe seleccionar el límite y el parámetro que desea modificar y presionarlo.
Página 59: Prueba De Alarma
Manual del usuario | Alarmas y límites Parámetros Mínimo Máximo X 0,8 X 1,6 Patrón de conexión Patrón de conexión PANI Sistólica X 0,7 + 10 X 0,9 + 40 PANI Diastólica X 0,7 + 6 X 0,9 + 34 PANI Media X 0,7 + 6 X 0,9 + 35...
Página 60: Modo Desfibrilador
(aplicando la descarga del capacitor directamente al corazón con el tórax abierto y en procedimiento quirúrgico). El CardioMax usa la tecnología de choque bifásico que se caracteriza por una corriente que es liberada en una dirección y, después de un brevísimo período, se revierte en dirección contraria.
Página 61: Criterios De Uso
Manual del usuario | Modo desfibrilador Criterios de uso El CardioMax, en el modo de desfibrilación, solo puede ser usado si las siguientes circunstancias se presentan en conjunto: 1 - Víctima inconsciente 2 - Sin respiración 3 - Sin pulso Otras consideraciones importantes sobre el uso del CardioMax: 1 - No es indicado para niños menores de un año...
Página 62: Uso De Las Palas Externas
Modo desfibrilador Uso de las palas externas 1 - Revise si las palas están conectadas al CardioMax. Si no están, conecte el cable de desfibrilación a la entrada de palas ubicada en la lateral del equipo (según la imagen a continuación). Gire la rosca hasta el final.
Página 63 Manual del usuario | Modo desfibrilador Los electrodos deben estar en posición que maximice la corriente que atraviesa el miocardio. La posición estándar es: a) Electrodo identificado como “STERNUM” en el 2º espacio intercostal derecho medioclavicular. b) Electrodo identificado como “APEX” posicionado en el 6º espacio intercostal izquierdo, en la línea medio-axilar.
Página 64: Consideraciones Para Entrega De Choque
Aliando la presión ejercida con las palas al material conductor aplicado a los electrodos, se obtienen diferentes impedancias de paciente. A continuación, se presenta una tabla que indica las condiciones en las cuales el CardioMax suministra o inhibe la entrega de energía. Mensaje en la pantalla Impedancia...
Página 65: Uso De Las Palas Infantiles
2 - Tire de la base de las palas hacia delante, retirándolas. 3 - Esto deja expuesto el electrodo de menor superficie (infantil). Adulto Infantil El CardioMax identifica que está operando en modo infantil. La energía en el modo infantil está limitada en 50 joules.
Página 66: Uso De Las Palas Multifuncionales
(cable extensor) para conectarlas en la entrada estándar de las palas externas, conforme descrito abajo: 1 - Conecte el cable extensor de marcapasos/DEA al CardioMax. 2 - Conecte las palas multifuncionales adhesivas al cable extensor. 3 - Retire la película de protección de las palas multifuncionales adhesivas y fijelas en el paciente, usando las mismas posiciones recomendadas para las palas externas (Sternum y Apex).
Página 67: Desfibrilación
Paso 2 - Carga Pressione o botão de carga (verde) no painel frontal ou utilize o botão de carga localizado nas pás externas (laranja). Enquanto o CardioMax estiver carregando, um som é emitido e a medida de energia carregada aparece no display.
Página 68 Siga los pasos 1-2-3 para desfibrilación. IMPORTANTE: Mantenga la tecla 3 (Choque) pulsada o los 2 botones de las palas hasta identificar la próxima onda “R”. El CardioMax aplicará el choque en la próxima identificación de la onda “R”. IMPORTANTE: ¡Si el CardioMax no identifica QRS válido, no disparará el...
Página 69: Tecla Anula
Manual del usuario | Modo desfibrilador Tecla anula Cancela la carga almacenada. La carga puede ser cancelada a cualquier momento, con carga lista o no. Visor de desfibrilación 1 - Sincronismo Indica si el sincronismo está conectado o desconectado. Cuando esté conectado, el símbolo queda intermitente indicando el accionamiento de esta función.
Página 70: Tipo De Electrodo De Desfibrilación
Manual del usuario | Modo desfibrilador 3 - Tipo de electrodo de desfibrilación Muestra cuál electrodo de desfibrilación está conectado al aparato: ADULTO (palas externas adulto), INFANTIL (palas externas infantiles), INTERNO (palas internas) o ADHESIVAS. 4 - Número de choques Número de choques que se han sido aplicados.
Página 71: Modo Auto Secuencia (Auto Sec)
Manual del usuario | Modo desfibrilador Modo Auto Secuencia (Auto Sec) En el modo Auto Sec, los niveles de energía de las descargas seguirán el orden previamente establecido por el usuario en la función: “Desfibrilación > AUTO SECUENCIA DE CARGA” (ver Configuraciones de Auto Sec.
Página 72: Configuraciones De Desfibrilacion
Manual del usuario | Modo desfibrilador Configuraciones de desfibrilación CONFIGURACIONES DE DESFIBRILACION Tiempo descarga interior Prev. Muerte Subita [Desc Desc Conec AUTO SECUENCIA DE CARGA Primer Choque Segundo Choque [100 ] Tercer Choque [200 ] volver salir 1 - Tiempo descarga interior Configura el tiempo en que el aparato mantiene la carga lista antes de descargarla internamente.
Página 73: Prueba Funcional
Manual del usuario | Modo desfibrilador 4 - Volver/Salir “VOLVER” al menú de Configuración o “SALIR” a la pantalla de monitorización. Prueba funcional ¡ATENCIÓN! La prueba funcional debe llevarse a cabo diariamente, pues ofrece la garantía de que el equipo está funcionando perfectamente y en espera.
Página 74 OBS.: La opción de impresión del resultado de la prueba estará disponible solo en las unidades del CardioMax equipadas con impresora térmica. OBS.: El CardioMax indica falla en la prueba funcional cuando falla uno de los 4 pasos de la prueba funcional o cuando la energía presenta un error superior a lo...
Página 75: Desfibrilador Externo Automático
Hoy, sin embargo, con la evolución de la inteligencia artificial (AI), el CardioMax, utilizando su Tecnología de Red Neural, es capaz de evaluar, por medio de sofisticados sensores, el estado del paciente, tener en cuenta las variables clínicas y aplicar, automáticamente, la terapia de choque más apropiada.
Página 76: Principio Físico Utilizado
(aplicando la descarga del capacitor directamente en el corazón con el tórax abierto y en procedimiento quirúrgico). El CardioMax usa la tecnología de choque bifásico que se caracteriza por una corriente que es liberada en una dirección y, después de un brevísimo período, se revierte en dirección contraria.
Página 77 Manual del usuario | Modo DEA Criterios de uso El CardioMax, en el modo de desfibrilación, solo debe ser usado si las siguientes circunstancias se presentan en conjunto: 1 - Víctima inconsciente 2 - Sin respiración 3 - Sin pulso Otras consideraciones importantes sobre el uso del CardioMax: 1 - No es indicado para niños menores de un año...
Página 78: Operación
Antes de empezar la operación, llame al servicio de emergencia. Paso 1 - Conecte las palas desechables al CardioMax Si las palas desechables aún no están conectadas al CardioMax, realice la conexión mediante la inserción del conector al enchufe que está en la lateral derecha del aparato.
Página 79: Paso 2 - Coloque Las Palas En El Paciente
Manual del usuario | Modo DEA Paso 2 - Coloque las palas en el paciente Sternum Apex Retire las palas del embalaje y la película que protege el adhesivo. Posiciónelas en el paciente según el dibujo arriba, manteniendo la parte adhesiva en contacto con la piel.
Página 80: Paso 3 - Seleccione La Función Dea
Monitor Marcapaso Posicione la llave selectora en la posición “DEA”. El CardioMax entrará automáticamente en el modo de análisis del ritmo cardíaco y empezará los comandos vocales, de manera calma y clara, para que el usuario pueda entender perfectamente. ATENCIÓN: El paciente debe estar en una superficie fija. Cualquier movi- miento durante el proceso de evaluación clínica puede resultar en lectu-...
Página 81: Paso 4 - Aplique El Choque
200J; electrodo infantil: 50J. Si las lecturas clínicas indican que la desfibrilación no es recomendable, el CardioMax anunciará “CHOQUE NO INDICADO”. Verifique si el paciente se ha movido durante el período de análisis. En este caso, empiece el proceso nuevamente. En caso contrario, retire las palas y empiece el procedimiento de RCP - Reanimación Cardiopulmonar.
Página 82: Paso 5 - Comience La Técnica Rcp
Manual del usuario | Modo DEA Paso 5 - Comience la técnica RCP 2 min Después del choque, comience la técnica de RCP. El procedimiento de RCP - Reanimación Cardiopulmonar - es una técnica que consiste en la estimulación mecánica de los pulmones y del corazón, a través de acciones simples, demostradas a continuación.
Página 83 6) Mantenga los brazos estirados. Apriete el tórax de la víctima, presionando su corazón, y luego suelte. Acompañe los bips emitidos por el CardioMax, que marcan el ritmo de las compresiones. Cada 30 compresiones, haga 2 ventilaciones boca a boca.
Página 84: Uso Del Cardiomax En Niños Menores De Ocho Años
Modo DEA Uso del CardioMax en niños menores de ocho años El CardioMax puede ser usado en niños a partir de un año de edad; sin embargo, deben tomarse algunas precauciones en pacientes de un año hasta los ocho años o pacientes con menos de 40 kg: •...
Página 85: Modo Marcapasos
(mA). El marcapasos trabaja en 2 modos: fijo o por demanda. Avisos El CardioMax tiene medidor de impedancia del paciente, y aplica el choque en impedancias de 25 a 300 ohmios. Si sospecha de cables conductores rotos, evite usarlos, pues habrá riesgo...
Página 86 PPM definido por el usuario. Modo demanda (síncrono) En este modo, el CardioMax evalúa la frecuencia cardíaca del paciente, aplicando el número de PPM seleccionado en el panel solamente cuando es menor que el valor de PPM indicado en por los menos 5 BPM (margen de seguridad), de lo contrario, el marcapasos no actúa.
Página 87: Operar En El Modo Marcapasos
Manual del usuario | Modo marcapasos Operar en el modo marcapasos Seleccione la llave en modo marcapasos. Aparece la siguiente pantalla. Con auxilio del botón e-Jog navegue en el área amarilla para configurar los parámetros del marcapasos. Auto Sec. APAG Monitor Marcapaso 5 vías...
Página 88: Iniciar La Estimulación
Modo marcapasos Iniciar la estimulación 1 - Si aún no está conectado, inserte el cable de las palas multifuncionales al CardioMax. 2 - Revise si el envase de las palas multifuncionales está intacto y dentro de la fecha de validez.
Página 89: Estimulación Por Demanda
ECG o el CardioMax no identifica QRS válido. Desfibrilación Si es necesario usar desfibrilación, gire la llave al modo desfibrilación. Automáticamente, el CardioMax inhibe la estimulación de pulsos de marcapasos.
Página 90: Modo Monitor - Ecg
(BPM). Avisos Use solamente cables y conductores originales de Instramed. Otros cables de ECG pueden causar riesgo en la desfibrilación o desempeño inadecuado. Si sospecha de cables o conductores rotos, evite usarlos, pues habrá riesgo para el operador.
Página 91: Monitorizar El Ecg
Manual del usuario | Modo monitor - ECG Monitorizar el ECG 1 - Conecte el cable de ECG a la entrada de ECG, ubicada al lado derecho del equipo. 2 - Seleccione los electrodos utilizados en el paciente. Use sólo un tipo o marca de electrodo.
Página 92: Derivaciones
LA - (LL+RA) LL - (LA+RA) V (V1 - V6) V - (RA+LA+LL) Modelo de colores Hay 2 modelos de colores para cable de ECG. El CardioMax utiliza el modelo IEC. Fíjese en la tabla a continuación. Posición IEC (Europeo) AHA (Americano)
Página 93: Operar En El Modo Monitor - Ecg
Manual del usuario | Modo monitor - ECG Operar en el modo monitor - ECG Seleccione la llave en modo Monitor. Todas las alarmas de ECG y SpO habilitadas Inicia la pantalla a continuación. Auto Sec. APAG Monitor Marcapaso 1 - Símbolo de ECG. El icono de ECG 3 - Icono “CAMPANA”...
Página 94: Configuraciones De Ecg
Manual del usuario | Modo monitor - ECG Configuraciones de ECG CONFIGURACIONES DE ECG ALARMA Respuesta ECG Cable ECG CURVA Rango de frecuencia Filtro de red Desc Desc Conec Detect Marcapaso Desc Desc Conec volver salir 1 - Respuesta ECG Selección para respuesta de actualización numérica de ECG, seleccionable en “LENTA”, “NORMAL”...
Página 95: Sensibilidad
Manual del usuario | Modo monitor - ECG 2 - Cable ECG Permite seleccionar la monitorización de ECG por cable con 3 vías ó 5 vías. En el modo PMS (Prevención de Muerte Súbita) al utilizarse el cable ECG de 3 vías, este solamente funcionará en la derivación DII. 3 - Sensibilidad Selecciona el alcance de la etapa de amplificación del ECG.
Página 96: Monitorización De Pani
Monitorización de PANI Principio físico utilizado El CardioMax utiliza el método oscilométrico para la medición de la presión arterial no invasiva. Una abrazadera (manguito) es utilizada para transmitir los cambios de presión arterial causados por el flujo sanguíneo. El manguito es inflado a una presión superior a la presión sistólica con el fin de ocluir el flujo sanguíneo en las...
Página 97: Monitorizar La Presión No Invasiva
Manual del usuario | Monitorización de PANI Monitorizar la Presión No Invasiva 1 - Prenda la extremidad de la manguera prolongadora en el panel frontal del equipo. 2 - Mida el miembro que será aplicado a la abrazadera en el paciente y seleccione el tipo adecuado.
Página 98: Modos De Medición
Manual del usuario | Monitorización de PANI Modos de medición 1 - Manual: En este modo el CardioMax realiza una medición instantánea de la presión sistólica, diastólica y media. Para accionar el modo manual basta pulsar el botón MEDICIÓN MANUAL DE PANI en el panel frontal o en el Menú...
Página 99: Indicador Numérico De Pani
Manual del usuario | Monitorización de PANI Indicador Numérico de PANI PANI mmHg 120/80 (100) 1 - Valor numérico de las presiones 3 - Intervalo de tiempo entre mediciones sistólica, diastólica y media. (utilizado en las mediciones automáticas). 2 - Número de mediciones realizadas (utilizado en las mediciones automáticas).
Página 100: Medición Manual
1 - Medición manual Inicia una medición manual de PANI. 2 - PANI Enc/Apag Habilita o deshabilita la función de PANI del CardioMax. 3 - Medición automática Inicia el modo automático de medición de PANI. Seleccionando la función, se realiza una medición de inmediato. Posteriormente, serán realizadas mediciones por tiempo configurado.
Página 101: Modo Monitor - Spo
Modo monitor - SpO Principio físico utilizado El CardioMax mide la saturación del oxígeno en la sangre arterial por pasaje de dos largos de ondas de luz por el tejido del cuerpo, uno rojo y otro infrarrojo que son detectados por un foto sensor.
Página 102: Factores Que Afectan La Precisión En La Medida De Spo
Manual del usuario | Modo monitor - SpO Factores que afectan la precisión en la medida de SpO • Uso incorrecto del sensor. • Anemia. • Uso de drogas vasoactivas. • Paciente en choque o con paro cardíaca. • Niveles significativos de hemoglobinas disfuncionales. •...
Página 103: Operar En El Modo Monitor - Spo
Manual del usuario | Modo monitor - SpO Operar en el modo monitor - SpO Seleccione la llave en modo monitor. Todas las alarmas de ECG y SpO son habilitadas. Inicia la pantalla a continuación. Auto Sec. APAG Monitor Marcapaso 1 - Icono “CAMPANA”...
Página 104: Configuraciones De Spo
Manual del usuario | Modo monitor - SpO Configuraciones de SpO CONFIGURACIONES DE SPO2 ALARMA Respuesta SPO2 [Normal ] Lenta Rapida volver salir 1 - Respuesta SpO Selección para respuesta de actualización numérica de SpO , seleccionable en “LENTA”, “NORMAL” y “RÁPIDA”. NORMAL: Usado para la mayoría de los pacientes.
Página 105: Modo Monitor - Capnografía
El método Microstream es usado en pacientes entubados y/o no entubados. Una muestra del gas expirado por el paciente es colectada a través de las cánulas y enviada a la cámara y al sensor Microstream situados dentro del CardioMax. La medición de CO es basada en las características de absorción del láser por las...
Página 106: Monitoreo De La Capnografía
Después del inicio, el módulo de EtCO2 realiza el procedimiento llamado “autocero”, necesario para el buen funcionamiento del equipamiento. Durante esta inicialización, no son realizadas mediciones. CardioMax puede monitorear EtCO en pacientes entubados o no. Para tanto, basta el cambio de accesorios.
Página 107: "T" Para Conexión
Manual del usuario | Modo monitor - Capnografía Línea de muestra La línea de muestra es utilizada para retirar una muestra del gas emitido por el paciente. En los pacientes entubados la línea es conectada directamente en el circuito, a través del "T"...
Página 108: Indicador Numérico De Etco
Manual del usuario | Modo monitor - Capnografía Indicador numérico de EtCO 1 - Valor numérico de la espiración de de mercurio) o % (el porcentual relativo EtCO . Informa en mmHg o porcentual, al valor medido en mmHg dividido por la el valor del CO medido al final de la presión atmosférica en mmHg).
Página 109: Configuración De Etco
Manual del usuario | Modo monitor - Capnografía Configuración de EtCO Utilizando el e-Jog seleccione la función EtCO en el "Menú de Configuración" para tener acceso al submenú de configuraciones de EtC CONFIGURACOES DE EtCO2 ALARMA CO2 Enc/Apag [Desc ] Desc Conec Unidades...
Página 110 Manual del usuario | Modo monitor - Capnografía 4 - Calibración A partir de una muestra de gas conocida, el equipamiento es calibrado, configurando su curva de medición. IMPORTANTE: La calibración debe ser realizada siempre que el aparato muestre el mensaje que requiere este procedimiento durante la inicializa- ción.
Página 111: Modo Monitor - Respiración
Modo monitor - Respiración Principio físico utilizado La forma de onda de la respiración es generada por la medición de la bioimpedancia del paciente. A través de una señal de alta frecuencia que es aplicada en dos electrodos (RA y LA), la variación de impedancia torácica causada por el esfuerzo de la respiración es detectada y representada en la pantalla del monitor, en forma gráfica y numérica.
Página 112: Monitoreo De La Respiración
Manual del usuario | Modo monitor - Respiración Monitoreo de la respiración La señal de respiración es captada por medio de los electrodos de ECG. Para más informaciones sobre conexión vea el capítulo "Monitoreo de ECG". Para mejorar el desempeño de la respiración se puede cambiar la colocación de los electrodos de ECG, optándose por locales alternativos.
Página 113: Indicador Numérico De Respiración
Manual del usuario | Modo monitor - Respiración Indicador numérico de respiración RESP 1 - Símbolo de la respiración. 3 - Valor numérico de la respiración. 2 - Alarma de apnea - es mostrada 4 - Unidad de medida (respiraciones por cuando se detecta la suspensión de la minuto).
Página 114: Configuración De Respiración
(cable de ECG) o por la capnografía (CO 3 - Alarma apnea CardioMax emite una alarma cuando es detectada la suspensión de la respiración (apnea) en los tiempos especificados de 5, 10, 15, 20, 25, 30, 35 ó 40 segundos.
Página 115 Manual del usuario | Modo monitor - Respiración 5 - Volver/Salir “VOLVER” al menú de configuración o “SALIR” para la pantalla de monitoreo.
Página 116: Eventos Y Almacenamiento De Datos
La cantidad de eventos que el equipo podrá almacenar varía según el tiempo de uso en cada paciente y de la terapia utilizada. El CardioMax tiene memoria de 2 Las 2 últimas horas de ECG continuo del equipo se almacenan en la memoria.
Página 117: Visualizar Y Administrar Eventos
Modo operacion - Desfibrilador Paciente Carga condensador - 100J “eventos” en el menú de Apagar Sincronismo desconectado Memoria configuración del CardioMax. Choque aplicado - 99J (19A / 5Ω) Prueba funcional - Prueba OK Modo operacion - Monitor Imprimir CardioMax desconectado Lista...
Página 118 Novo paciente 07:03 07:03 Modo operacion - Monitor Troca de pás - Adulto Nuevo Modo operacion - Desfibrilador 12:32 12:32 CardioMax desligado Paciente 12:35 12:35 Carga condensador - 100J CardioMax ligado 12:35 12:35 Sincronismo desconectado Troca de pás - Adulto...
Página 119: Nuevo Paciente
Manual del usuario | Eventos y almacenamiento de datos 4 - Nuevo paciente Crea un nuevo paciente, iniciando una tabla nueva de eventos. 5 - Lista de eventos Permite visualizar los eventos del paciente seleccionado. 6 - Icono de impresión Cuando aparece al lado de un evento, indica que está...
Página 120: Impresión Instantánea
Impresión instantánea Cuando el botón de impresión sea presionado por un tiempo MENOR a tres segundos, CardioMax imprime un informe rápido. El informe rápido presenta las mismas curvas que están siendo exhibidas en el display. También son indicados en el informe los valores numéricos de los siguientes parámetros: fecha/hora, velocidad del trazado y número de descargas.
Página 121: Detener Impresión
Tiempo Impresión continua Al pulsar el botón de impresión por tiempo superior a 3 segundos, el CardioMax imprime un informe continuo, por tiempo indeterminado o hasta que se interrumpa la impresión. Los datos del informe son idénticos al instantáneo. Fíjese en las instrucciones que lo acompañan y cómo ocurre la aplicación.
Página 122: Configuraciones De Impresion
1 - Imprimir en alarma Cuando la opción “Imprimir en Alarma”, en el menú de configuraciones de impresión, esté habilitada, el CardioMax imprime un informe instantáneo siempre que el equipo emite una alarma. 2 - Imprimir en descarga Cuando la opción “imprimir en descarga”, en el menú de configuraciones de impresión, esté...
Página 123: Tamaño Del Papel
Manual del usuario | Impresión 3 - Tamaño del papel Le informa al equipo el tamaño del papel utilizado para impresión: Grande = largo 30 m Medio = largo 23 m Pequeño = largo 14 m 4 - Función electrocardiógrafo Para imprimir un electrocardiograma de 7 derivaciones, use la función “imprime electro”...
Página 124: Conexión Con El Pc
Conexión con el PC Introducción El CardioMax puede ser conectado a un PC, permitiendo al usuario el acceso a nuevas funciones, tales como: • Ver, guardar en soporte externo o imprimir la lista de los últimos 100 eventos generales y modo DEA.
Página 125: Instalación Del Soft Dea
Después de la instalación, conecte el aparato a través del cable USB suministrado. • Se le pedirá la ubicación de los drivers del dispositivo que serán instalados. Ellos están en la carpeta: C:\Archivos de programas\Instramed\Soft DEA\ DRIVERS. • Empiece el aplicativo Soft DEA •...
Página 126: Botón De Exhibición De Los Gráficos
Manual del usuario | Conexión con el PC Pantalla de inicio 1 - Botón de exhibición de los gráficos Accione este botón para la exhibición de las curvas de ECG y la lista de eventos almacenadas en el aparato. El intervalo visualizado corresponderá...
Página 127: Pantalla De Exhibición De Los Gráficos
Manual del usuario | Conexión con el PC Pantalla de exhibición de los gráficos 1 - Bajar Accione este botón para guardar en la PC el conjunto de información que se visualiza en el momento. Se abrirá una ventana que permitirá al usuario elegir el lugar deseado para el almacenamiento del archivo.
Página 128: Selección De Amplitud
Permite visualizar el ECG a lo largo de su escala de amplitud. 9 - Ventana de visualización de eventos Luego de descargar la información que se encuentra en la memoria de CardioMax, se presentará, en esta área, la lista de eventos almacenada por el aparato, en orden cronológico.
Página 129 Manual del usuario | Conexión con el PC • TRATAMIENTO REALIZADO - se entregó el choque al paciente. • CHOQUE INDICADO - choque indicado, debido al estándar de fibrilación ventricular o taquicardia ventricular del paciente. • CHOQUE NO INDICADO - el choque no fue indicado; debido al estándar del electrocardiograma, no necesita choque.
Página 130: Alteración De Idiomas
• Opción “en el aparato” (cuando un aparato CardioMax estuviera conectado): Se altera el idioma del CardioMax por medio del propio menú de configuración del equipo (ver pág. 48: “Configuraciones”). No obstante, en el caso que los avisos de voz emitidos por el CardioMax presenten defectos o fallas, esta función podrá...
Página 131 Manual del usuario | Conexión con el PC 2- Salir Accione este botón para cerrar Soft DEA 3.
Página 132: Cuidados Y Mantenimiento
No hay partes internas que puedan ser reparadas por el usuario. Limpieza y desinfección Instramed recomienda que se haga la limpieza y desinfección del aparato y sus accesorios cada 3 meses o períodos más cortos, siempre que se evidencie la existencia de suciedad o contaminación excesiva.
Página 133: Esterilización
Si este procedimiento no fuera realizado, existe el riesgo de agotamiento de la batería y consiguiente imposibilidad de uso de CardioMax en su configuración portátil (no conectado a la red eléctrica). Para recargar la batería, conecte el monitor a una fuente CA (toma de red 110 ó...
Página 134: Reemplazar Batería Removible
Manual del usuario | Cuidados y mantenimiento Reemplazar batería removible Automáticamente la batería se soltará del equipo como mostrado en la figura a continuación. 1 - Presione los mangos laterales para destrabar la batería removible. 2 - Retire manualmente la batería del equipo. 3 - Posicione la nueva batería correctamente.
Página 135: Reemplazar El Papel Térmico De La Impresora
Manual del usuario | Cuidados y mantenimiento 4 - Presione la nueva batería hasta que se trabe totalmente en el gabinete. Reemplazar el papel térmico de la impresora 1 -Presione el botón para abrir la puerta de la impresora. Si la puerta no se abre completamente, tírela en su dirección.
Página 136: Devolución De Componentes
Si no es posible, use una caja apropiada que proteja bien el monitor. Precauciones, restricciones y advertencias El CardioMax es un aparato diseñado dentro de las normas NBR e IEC, previendo total seguridad al paciente y al operador. Sin embargo, deben observarse todos los ítems de seguridad como se describe a continuación:...
Página 137 SpO 3 - Compatibilidad electromagnética Aviso La instalación del CardioMax requiere precauciones especiales con relación a la Compatibilidad Electromagnética según las informaciones contenidas en esta guía. Equipos de comunicación de RF móviles y portátiles, tal como el teléfono celular, pueden afectar el funcionamiento del CardioMax.
Página 138: Emisiones Electromagnéticas
Emisiones electromagnéticas Directrices y declaración del fabricante - emisiones electromagnéticas El CardioMax se destina a la utilización en ambiente electromagnético específico abajo. Se recomienda que el cliente o usuario del CardioMax garantice que lo utilizará en ese ambiente. Ensayos Conformidad Ambiente electromagnético - Directrices...
Página 139: Inmunidad Electromagnética - General
Inmunidad electromagnética - General Directrices y declaraciones del fabricante - Emisiones electromagnéticas El CardioMax se destina a la utilización en ambiente electromagnético específico abajo. Se recomienda que el cliente o usuario del CardioMax garantice que lo utilizará en ese ambiente.
Página 140: Inmunidad Electromagnética
Distancias de separación recomendadas entre los equipos de comunicación de RF portátil y móvil y el CardioMax El CardioMax se destina a la utilización en ambiente electromagnético específico abajo. Se recomienda que el cliente o usuario del CardioMax garantice que lo utilizará en ese ambiente.
Página 141 RF fijos, se recomienda considerar una inspección electromagnética del lugar. Si la medida de la intensidad de campo en el lugar en el que se usa el CardioMax excede el nivel de conformidad de RF utilizado anteriormente, se debería observar el CardioMax para verificar si la operación está normal. En el caso de que se observe un desempaño anormal, tal vez se necesiten procedimientos adicionales, como reorientar o recolocar el CardioMax.
Página 142 Distancias de separación recomendadas entre los equipos de comunicación de RF portátil y móvil y el CardioMax El CardioMax se destina a la utilización en ambiente electromagnético en el que perturbaciones de RF radiadas se controlan. El cliente o usuario del CardioMax puede ayudar a prevenir interferencia electromagnética manteniendo una distancia mínima entre los equipos de comunicación de RF (transmisores) portátil y móvil y el CardioMax como...
Página 143: Solución De Problemas
No hay alimentación - Revise conexiones CardioMax/cable de fuerza/ El CardioMax no enciende eléctrica enchufe. - Revise si el CardioMax está con palas adultas Identificación de las palas No selecciona energías > 50J y si los electrodos adultos están conectados adultas correctamente.
Página 144: Accesorios
Accesorios Accesorios que acompañan el equipo: Básicos Cantidad Descripción Código Cable de red profesional de 3 clavijas 5550 Cable auxiliar para puesta a tierra y ecualización de potencial 5495 Batería removible 79008 Manual del usuario 22619 Desfibrilación Cantidad Descripción Código Conjunto de palas para desfibrilación externa adulto e infantil 79001 Cantidad...
Página 145: Marcapasos
Manual del usuario | Accesorios Marcapasos Cantidad Descripción Código Cable tronco MP 79023 Palas adhesivas multifuncionales 20637 Lista de accesorios opcionales Descripción Código Electrodo de desfibrilación interno - adulto 72532 Electrodo de desfibrilación interno - infantil 72524 Cable para electrodos interno - adulto e infantil 79013 Sensor de Oximetría Tipo Y 3043 12475...
Página 146: Especificaciones Y Seguridad
Especificaciones y seguridad Especificaciones generales Dimensiones con palas: 30,0 cm (ancho) 21,5 cm (profundidad) 28,0 cm (altura) Peso: Aparato - 5,15 kg. Batería NiMH - 1,10 kg. Batería Li-Ion - 0,60 kg. Palas externas - 0,85 kg. Equipo completo (batería NiMH) - 7,10 kg (excepto PANI). Equipo completo (batería Li-Ion) - 6,60 kg (excepto PANI).
Página 147: Especificaciones Ambientales
Manual del usuario | Especificaciones y seguridad Almacenamiento de la El almacenamiento de la batería por largos períodos en batería: temperaturas superiores a 40 ˚C reducirá la capacidad de la batería y reducirá su vida útil. Memoria: Tipo: Flash Nand Capacidad: 2 Mbytes Pacientes almacenados: >150 pacientes ECG: grabación de 2 horas continuas de la curva de ECG...
Página 148: Desfibrilador
Operacional: 10 a 95% RH, sin condensación Almacenamiento: 10 a 95% RH, sin condensación AVISO: Si el CardioMax se utiliza fuera de estas condiciones se necesitarán de 15 a 30 minutos para estabilización del sistema para que no ocurran fallas de funcionamiento.
Página 149 Manual del usuario | Especificaciones y seguridad Tiempo máximo de carga en la energía máxima: < 6s con un 90% a un 100% de la mínima tensión de red especificada < 6s con la batería a plena carga. < 13s a partir da inicialización del equipo Tamaño de las palas externas: Adulto = 10,3 cm x 8,5 cm...
Página 150 Manual del usuario | Especificaciones y seguridad Tiempo máximo desde el inicio del análisis del ritmo hasta la prontitud para descarga: 20 s Tiempo máximo desde el inicio de la operación del desfibrilador hasta la prontitud para descarga en energía máxima: 30 s El Detector y Reconocedor de Ritmos no sigue analizando el ECG después de haber sido detectado un ritmo pasible de desfibrilación.
Página 151: Algoritmo De Análisis De Ecg
Manual del usuario | Especificaciones y seguridad Algoritmo de análisis de ECG Base de datos usada para tests de algoritmo de reconocimiento de la FV/TV: • MIT-BIH Arrhythmia Database. • MIT-BIH Atrial Fibrillation Database. • MIT-BIH Supraventricular Arrhythmia Database. • European Society of Cardiology.
Página 152: Choque Indicado
Manual del usuario | Especificaciones y seguridad La sensibilidad es la capacidad (en porcentaje) del equipo de distinguir correctamente un ritmo pasible de desfibrilar. La especificidad es la capacidad (en porcentaje) del equipo de distinguir correctamente un ritmo pasible de NO desfibrilar. A = Verdadero positivo B = Falso positivo C = Falso negativo...
Página 153: Tipos De Arritmias Analizadas
• Fibrilación ventricular con diversas amplitudes. Tipos de Ritmo Especificaciones Choque - FV El CardioMax cumple los requisitos de IEC 60601-2-4 para sensibilidad > 90% Choque - TV El CardioMax cumple los requisitos de IEC 60601-2-4 para sensibilidad > 75%...
Página 154 Manual del usuario | Especificaciones y seguridad Precisión de la energía aplicada: Energía Impedancia Precisión seleccionada 0,8 ±1J 1,9 ±1J 3,2 ±2J 3,9 ±2J 4,9 ±3J 6,0 ±3J 7,0 ±3J 7,7 ±3J 8,8 ±3J 10,2 10,4 10,3 10,2 9,8 ±3J 19,0 20,5 21,0...
Página 155 Manual del usuario | Especificaciones y seguridad Los valores del eje Y son referentes a la tensión (voltios) y los valores del eje X son referentes a tiempo (milisegundos). Energía de 360 J sobre impedancia de 25 R. Energía de 360 J sobre impedancia de 50 R.
Página 156 Manual del usuario | Especificaciones y seguridad Energía de 360 J sobre impedancia de 75 R. Energía de 360 J sobre impedancia de 100 R. Energía de 360 J sobre impedancia de 125 R.
Página 157 Manual del usuario | Especificaciones y seguridad Energía de 360 J sobre impedancia de 150 R. Energía de 360 J sobre impedancia de 175 R. Marcapasos Forma de onda: Pulso rectangular monofásico. Modos: Por demanda o asíncrono. Amplitud: De 5 mA a 200 mA (resolución de 5 mA), precisión 10%. Ancho del pulso: 20 ms (tolerancia de 10%).
Página 158 Manual del usuario | Especificaciones y seguridad Período refractario: 340 ms (de 30 a 80 ppm); 240 ms (de 90a 180 ppm) Tensión de salida máxima: 350 V Entradas: Cable de ECG 3 ó 5 vías Cable de ECG 10 vías (opcional) Palas externas Palas multifuncionales Soporta hasta 12 derivaciones simultáneas al equiparlo con...
Página 159 Manual del usuario | Especificaciones y seguridad Frecuencia de respuesta ECG: Modo Diagnóstico - (0,05 - 100 Hz) Modo Monitor - (1- 40 Hz) Aislamiento del paciente (a prueba de desfibrilación): ECG: Tipo CF : Tipo CF Alarma fisiológica: Alarma no trabada Nivel mínimo (30-100 BPM) Nivel máximo (100-250 BPM) Indicación visual...
Página 160 Manual del usuario | Especificaciones y seguridad Precisión de la frecuencia cardíaca en ritmos irregulares: Atiende a la norma AAMI de bigemia ventricular (FC = 40 bpm), bigemia ventricular alternante lenta (FC = 30 bpm); bigemia ventricular alternante rápida (FC = 120 bpm), sístoles bidireccionales (FC = 45 bpm).
Página 161 Manual del usuario | Especificaciones y seguridad Limite de sobre presión por software: Adulto: 290 mmHg máx. Neonatal: 145 mmHg máx. Resolución: 1 mmHg Modo Manual: Una medicación Modo Automático: 1, 2, 3, 4, 5, 10, 15, 30, 60 e 90 minutos de intervalo Modo STAT: Máximo de mediciones consecutivas en 5 minutos Rango SpO...
Página 162: Respiración
Manual del usuario | Especificaciones y seguridad Impresora Tipo: Térmica Peso: 0,4 Kg Velocidad: 12,5, 25 ó 50 mm/s con precisión ± 5% Tamaño del papel: 48 mm (ancho) 30 m (largo máximo) Respiración Técnica: Impedancia transtorácica Franja: 3 a 150 resp/min Precisión: ±...
Página 163 Manual del usuario | Especificaciones y seguridad Inicio: 10 segundos para iniciar la curva de CO Menos de 1 minuto para funcionamiento completo. Consumo: 1,5 W Formato: Gráfica Memoria: 72 horas no volátil Intervalo de datos: 25 segundos Formato gráfico: Un gráfico por señal vital...
Página 164: Garantía
Certificado. Dentro del período de garantía, Instramed Indústria Médico Hospitalar Ltda., o su representante, reparará, o, a su criterio, reemplazará componentes con defecto, sin ningún costo al propietario del equipo.
Página 165 +55 (51) 3073 8200...

Instramed Cardiomax Manual Del Usuario

Enlaces rápidos

Manuales relacionados para Instramed Cardiomax

Resumen de contenidos para Instramed Cardiomax
