Installation
BRANCHEMENT SUR UN PUITS TUBÉ
DE 2 POUCES DE DIAMÈTRE OU PLUS
(FIGURE 2)
1. Installer la pompe aussi près que possible du puits.
2. Brancher ensemble le clapet de pied, la crépine et le
tuyau du puits (Se reporter à la Figure 2). S'assurer
que le clapet de pied fonctionne librement.
3. Abaisser le tuyau dans le puits jusqu'à ce que la
crépine soit à 1,50 mètre (5 pieds) du fond du puits.
Pour que la pompe n'aspire pas d'air, la crépine doit
être au moins à 3 mètres (10 pieds) sous le niveau de
l'eau du puits pendant qu'elle fonctionne. Poser un
joint sanitaire sur le puits.
4. Poser un té et un bouchon d'amorçage sur la pompe,
puis brancher le tuyau d'aspiration sur la pompe. (Se
reporter à la Figure 2). Brancher le tuyau du puits sur
l'orifice d'aspiration de la pompe en utilisant le
moins possible de raccords - en particulier de coudes
- étant donné qu'ils augmentent le frottement de
l'eau dans le tuyau. (Il faut toutefois inclure un clapet
de pied. Se reporter à la Figure 2). Le diamètre du
tuyau d'aspiration doit être au moins aussi grand que
celui de l'orifice d'aspiration de la pompe. Utiliser du
ruban en téflon ou de la pâte pour raccords filetés au
téflon sur les raccords filetés. Supporter le tuyau de
façon qu'il ne fléchisse pas et qu'il n'exerce pas de
contrainte sur le corps de la pompe. De plus, il doit
être légèrement incliné en montant vers la pompe
(les points hauts risquent de causer des poches d'air,
lesquelles peuvent causer des bouchons d'air dans la
pompe). Rendre étanches les raccords du tuyau
d'aspiration avec du ruban en téflon. Les raccords
doivent être étanches à l'air et à l'eau. Si le tuyau
d'aspiration aspire de l'air, la pompe ne pompera pas
l'eau du puits.
Le branchement du tuyau d'aspiration sur la pompe
à éjecteur pour puits peu profond neuve est
maintenant terminé. Aller à la page 18 pour de
l'information sur le réservoir.
Pour les services des pièces ou d'assistance, appeler le service à la clientèle Simer en composant le
Pump Priming
Té et bouchon
Tee and Plug
d'amorçage de la pompe
Not
Pas à
to
l'échelle
Scale
Au moins
3 mètres
(10 pieds)
Entre 1,50 et 3 mètres
(5 et 10 pieds)

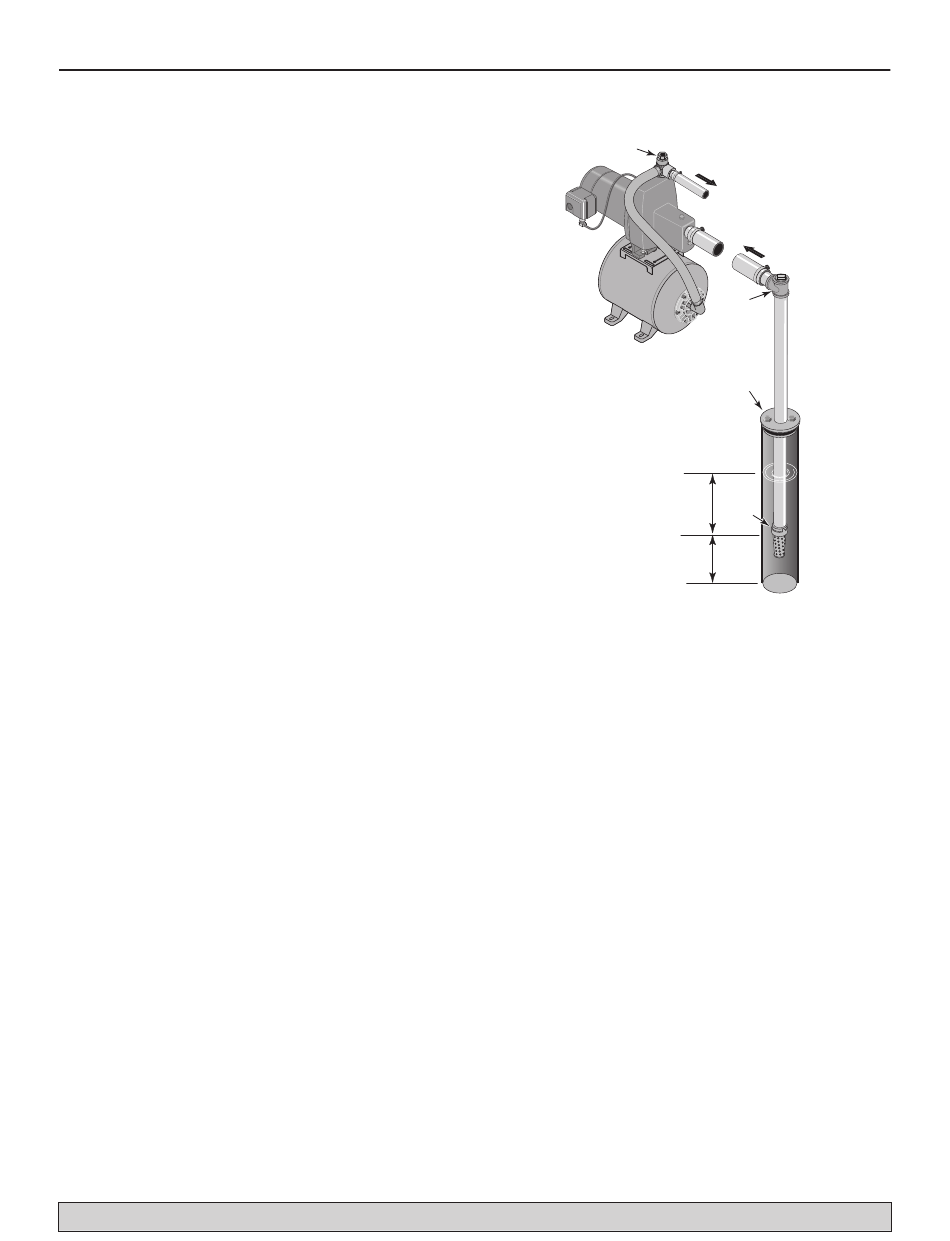

Figure 2: Branchement sur un puits tubé
1 (800) 468-7867 / 1 (800) 546-7867
Vers le système
To Household
d'alimentation
Water System
de l'habitation
Tuyau d'aspiration Suction Pipe
venant du puits
From Well
Té et
Priming
bouchon
Tee and
d'amorçage
Plug
Joint
Sanitary
sanitaire
Well Seal
de puits
Foot
10'
Clapet
de pied
Min. Valve
5–10'
5875 0808
