Configuration
Exigences relatives à une installation à l'extérieur
Contact direct avec la
DANGER
pluie
Le contact direct de l'équipement de recharge exté-
rieur avec la pluie peut provoquer un court-circuit,
une décharge électrique, une explosion, un incendie
ou des brûlures.
e
Évitez tout contact direct entre l'équipement de
recharge et la pluie.
e
Utilisez un boîtier étanche à la pluie NEMA3R.
Remplacement des câbles d'alimenta-
tion et des câbles du véhicule
Décharge électrique
DANGER
Risque de blessure grave ou mortelle par électrocu-
tion.
e
Débranchez toujours le câble d'alimentation de
la prise électrique et débranchez le câble du vé-
hicule de la borne de recharge du véhicule avant
de remplacer le câble d'alimentation.
e
Remplacez un câble uniquement dans un envi-
ronnement sec.
e
Utilisez seulement des câbles homologués par
Porsche.
g Consultez le chapitre «Étendue de la fourniture» à la
page51
Dans certains pays, comme la Norvège, l'Italie, le
Portugal et l'Espagne , le câble d'alimentation peut
1
uniquement être remplacé par un électricien quali-
fié. Porsche recommande de recourir à un partenaire
d'entretien Porsche agréé.
1. À la date d'impression. Renseignez-vous auprès de votre concessionnaire Porsche agréé ou de votre fournisseur local d'électricité.
62

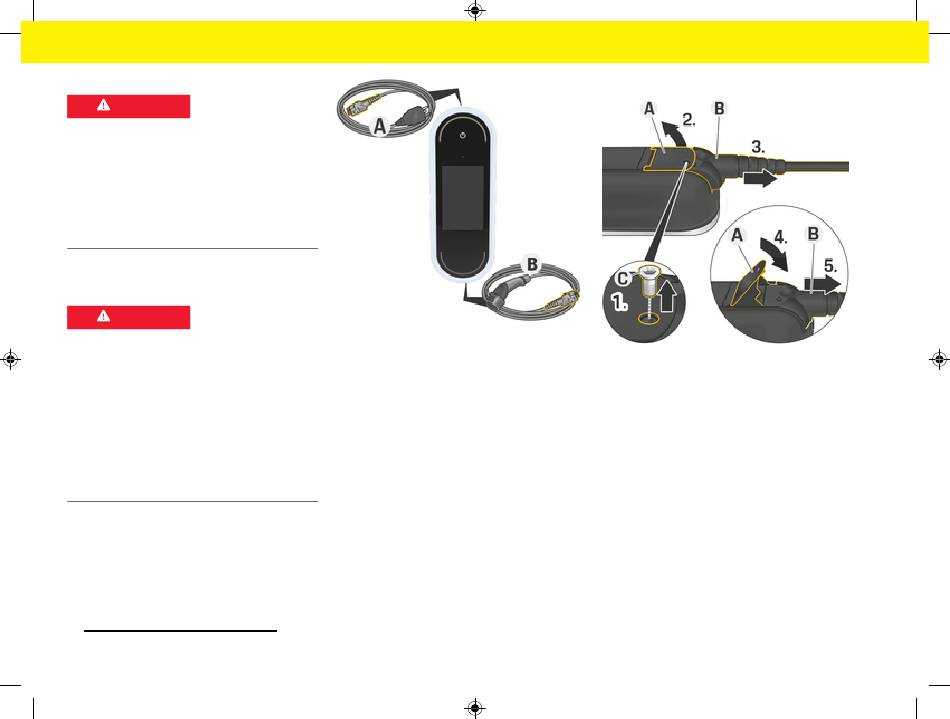

Fig. 36 Connexions au module de commande
Le câble d'alimentation se débranche et se branche
A
sur l'extrémité supérieure du module de commande.
Le câble du véhicule se débranche et se branche
B
sur l'extrémité inférieure du module de commande.
Débranchement des câbles
Fig. 37 Débranchement des câbles
b La recharge de la batterie haute tension est ter-
minée et la prise de courant du véhicule est dé-
branchée de la borne de recharge du véhicule.
b La fiche a été débranchée de la prise électrique.
1. Retirez la vis (Fig. 37) à l'aide d'un outil adé-
C
quat.
2. Levez le levier (Fig. 37).
A
3. Tirez la fiche (Fig. 37) jusqu'au premier point
B
de résistance.
4. Abaissez le levier (Fig. 37).
A
5. Débranchez entièrement la fiche
B
(Fig. 37).
