Página 1 Installation and Operation Manual Blackmagic Cameras Mac OS X ™ English, 日本語, Français, Deutsch Español, 中文, and Русский 한국어 Windows ™ July 2014...
Página 2 Blackmagic Cameras English 日本語 Français Deutsch Español 中文 한국어...
Página 3 We have worked hard to produce three cameras that have been designed from the ground up to fit any kind of workflow. Our new Pocket Cinema Camera is a Super 16 digital film camera with 13 stops of dynamic range that is small enough to take anywhere. The...
Página 4: Tabla De Contenido
Using Final Cut Pro X Choosing a Fast SD Card Using Avid Media Composer Connections Using Adobe Premiere Pro CC Using Autodesk Smoke 2013 Blackmagic Pocket Cinema Camera Blackmagic Cinema Camera and Production Camera 4K Blackmagic Camera Utility Settings Attaching Accessories Camera Settings...
Página 5: Getting Started

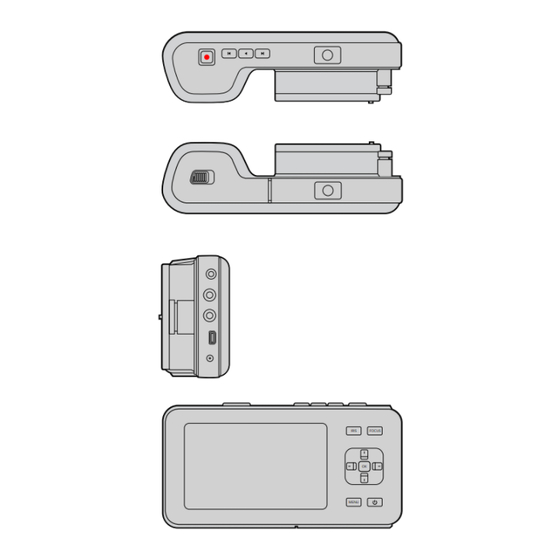

Getting Started Getting Started Introducing Blackmagic Cameras IRIS FOCUS Blackmagic Pocket Cinema Camera Features 1. RECORD BUTTON Press this button to record clips to your SD card. See page 10. MENU 2. TRANSPORT CONTROL Use these buttons to play, skip or shuttle clips. See page 11.
Página 6 Getting Started Blackmagic Cinema Camera and Production Camera 4K Features 1. RECORD BUTTON Record clips to your SSD. See page 10. 2. IRIS BUTTON The Iris button activates electronic iris control on the EF Cinema Camera and the Production Camera 4K. Adjust the aperture of your lens by pressing the forward and reverse skip/shuttle playback buttons.
Página 7: Attaching A Lens
Production Camera 4K Pocket Cinema Camera Before you can operate Pocket Cinema Camera, you need to insert the battery. Step 1. On the under side of the camera, push the door release towards the lens to access the battery terminal.
Página 8 Getting Started Cinema Camera & Production Camera 4K Cinema Camera and Production Camera 4K have internal batteries that can be charged using the supplied power adapter. The camera can be charged and operated while connected via external power and will switch between power sources without any interruption.
Página 9: Inserting An Sd Card
Getting Started Inserting an SD Card You can insert an SDXC or SDHC card into Blackmagic Pocket Cinema Camera: Step 1. On the under side of the camera, push the door release towards the lens to access the battery terminal.
Página 10: Recording
Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K Press the REC button on the top of Pocket Cinema Camera. Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422 Apple ProRes 422...
Página 11: Playing Back Clips
Getting Started Blackmagic Cameras Supported Video Formats Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 1920 x 1080p23.98 2400 x 1350 12-bit 2.5K RAW 4000 x 2160 12-bit RAW 1920 x 1080p24 1920 x 1080p23.98 3840 x 2160p23.98 1920 x 1080p25 1920 x 1080p24 3840 x 2160p24...
Página 12: About Ssds
‚ OCZ Agility 3 240GB If your SSD is dropping frames, try a different SSD or use a compressed HD recording format such as ProRes or DNxHD for lower data rates. Check the Blackmagic Design website for the latest information. Kingston HyperX 240GB SSD...
Página 13: Preparing Ssds For Recording
About SSDs Preparing SSDs for Recording SSDs used by Cinema Camera and Production Camera 4K must be formatted as either HFS+ or exFAT. These disk formats allow long clips to be recorded as single files. HFS+ is also known as Mac OS Extended. It is the recommended format as it supports "journaling". In the event of a hardware or software malfunction, data on a journaled SSD is more quickly recovered and less likely to be corrupted.
Página 14 About SSDs Checking Disk Speed Blackmagic Disk Speed Test is a fun application that measures the read and write performance of storage media, then displays the results using video formats. If you have ever wondered whether your hard drive is suitable for recording ("write") or playback (“read”) of a particular video format, you can use Disk Speed Test to find out.
Página 15: About Sd Cards
Preparing SD Cards for Recording SD cards used by Blackmagic Pocket Cinema Camera must be formatted as HFS+ or exFAT. These disk formats allow long clips to be recorded as single files. ExFAT is supported by both Windows and Mac OS X computers.
Página 16: Connections
Use the 0.7mm 12 – 20V power input for connecting your power supply and to charge the battery. Use the USB port to connect your Blackmagic Pocket Cinema Camera to your computer and update the internal software. The USB port can be found inside the battery compartment.
Página 17: Blackmagic Cinema Camera And Production Camera 4K
Connections Blackmagic Cinema Camera and Production Camera 4K LANC Remote Control The remote port on your camera is used to remotely control record starting and stopping, iris adjustments and manual focus adjustments when using a compatible lens. The port is a 2.5 mm stereo jack using the standard LANC protocol. Headphones Monitor audio while recording or playing back clips by plugging your headphones into the 3.5mm stereo headphones jack.
Página 18: Settings
Cancel to discard any changes. Setting Date and Time To set date and time on your Pocket Cinema Camera, select the + or - buttons to change the year, month and day settings. Time is set to 24 hour format on Blackmagic Cameras. To set the time, select the + and - keys to make adjustments to the time.
Página 19 Settings ISO settings are helpful when you are shooting in a variety of light conditions. The optimum ISO setting for the Pocket Cinema Camera and Cinema Camera is 800ASA. For Production Camera 4K the optimum ISO setting is 400ASA. Depending on your situation, however, you may choose a lower or higher ISO setting. For example, in low light conditions 1600ASA would be suitable but may introduce some visible noise.
Página 20: Audio Settings
Microphone input adjusts the recording levels of the built in microphone. Move the audio slider left or right to increase or decrease levels. Pocket Cinema Camera has a built in stereo microphone and Cinema Camera and Production Camera 4K have built in mono microphones. The built in microphones record to audio channels 1 and 2 when no external audio source is connected.
Página 21: Recording Settings
The film setting shoots video using a log curve and gives you 13 stops of dynamic range on both Pocket Cinema Camera and Cinema Camera, or 12 stops on Production Camera 4K. The Film dynamic range setting maximizes the information in your video signal to help you get the most out of color grading software, such as DaVinci Resolve.
Página 22 Settings Frame Rate Your Blackmagic Camera has five different frame rate settings for shooting common film and video frame rates: 23.98 fps, 24 fps, 25 fps, 29.97 fps, 30 fps. Adjust the frame rate setting using the arrow icons in the menu. Time Lapse Interval This setting allows you to record a still frame at the following intervals: Frames: 2 - 10...
Página 23: File Naming Convention
Settings File Naming Convention Pocket Cinema Camera Pocket Cinema Camera uses the following file naming convention when recording video. [Camera ID]_[Reel Number]_[yyyy-mm--dd]_[hhmm]_C[Clip number].mov The table below shows an example of how this would appear on the LCD: BMC01_1_2012-08-08_1631_C0002.mov QuickTime Movie Filename BMC01_1_2012-08-08_1631_C0002.mov...
Página 24: Display Settings
Turn zebra on and select the desired zebra warning level by using the left and right arrows. SDI/HDMI Overlays You can monitor your video on an external display using the HDMI port on Pocket Cinema Camera, or the SDI port on Cinema Camera and Production Camera 4K.
Página 25: On Screen Metering
Settings On Screen Metering Production Camera 4K features additional displays such as Recording Time Remaining, Histogram and Peak Audio Meters to assist when setting optimum exposure and to prevent your audio from clipping. View the additional displays by swiping up from the bottom of the touch screen with your finger. Hide the additional displays by swiping down.
Página 26: Adjusting Settings
When using a manual lens, press the FOCUS button once for focus peaking. Focus Zoom When using Pocket Cinema Camera, double press OK to zoom in for adjusting focus at the 1:1 pixel scale. Double press OK again to zoom out.
Página 27: Status Strip
Settings Image Stabilizer Pocket Cinema Camera, Cinema Camera EF and Production Camera 4K support the image stabilizer (IS) feature found in many active lenses. Simply set the Stabilizer switch to ON to use it with your camera. If your lens also features a Stabilizer Mode switch, set it to the appropriate mode for still shots or for movement.
Página 28: Entering Metadata
The LCD on your Blackmagic camera has many purposes, one of which is to allow you to easily log metadata directly into the camera using the Slate feature. Metadata is stored in the recorded files and is easily accessed by editing software. Pocket Cinema Camera Step 1. Press OK once to make the slate appear.
Página 29: Camera Video Output
Camera Video Output Camera Video Output Waveform Monitoring using Thunderbolt When connected to a Mac OS X or Windows computer with Thunderbolt technology, your Cinema Camera or Production Camera 4K can be used as a powerful solution for waveform monitoring. Blackmagic Cinema Camera's Thunderbolt port always outputs uncompressed 10-bit 1080p HD video.
Página 30: Using Blackmagic Ultrascope
The Blackmagic UltraScope software interface requires a computer display with a minimum resolution of 1280 x 800 pixels to view two scopes simultaneously. Blackmagic Design recommends viewing all 6 scopes simultaneously by using a computer display resolution of 1920 x 1200 or 1920 x 1080 pixels.
Página 31 Camera Video Output Screen Resolution Requirements for Display Views ‚ Full Screen view: 1920 x 1200 pixels or 1920 x 1080 pixels. If your monitor doesn’t support these resolutions, then Full Screen view will not be available. ‚ 2-up view: minimum resolution of 1280 x 800 pixels. Blackmagic UltraScope Displays Blackmagic UltraScope software is a great tool for maintaining accurate video and audio levels from your Blackmagic camera so you can make the most of your digital footage in post-production.
Página 32 Camera Video Output Vectorscope Display Vectorscope is useful for monitoring the color balance and saturation of your Blackmagic camera’s video signal. If your signal has a dominant green color cast then the majority of image information will be located towards the green area of the vectorscope. In comparison, an image with a neutral color balance will have information evenly distributed around the center.
Página 33: Monitoring Using Sdi
Camera Video Output Monitoring using SDI Blackmagic Cinema Camera supports 3G-SDI so it can be used to output uncompressed 10-bit 4:2:2 video to routers, monitors, SDI capture devices, broadcast switchers and other SDI devices. Production Camera 4K supports 6G-SDI, so it can be used to connect to any SDI monitor as well as 4K switchers such as ATEM Production Studio 4K.
Página 34: Post Production Workflow
SD card slot or by using an SD card reader. Step 1. Remove the SD card from your Pocket Cinema Camera and insert it into the SD card slot of your computer, or SD card reader. The SD card can be accessed the same way as you would an external hard drive, USB drive or any other media storage device attached to your computer.
Página 35: Editing Your Clips
Post Production Workflow Editing your Clips To edit your clips using your favorite editing software, you can copy your clips to an internal/external drive or RAID and then import your clips into the software. Or import your clips directly from your SD card, or from your SSD using an external SATA adaptor, SSD Dock or docking cable.
Página 36: Using Final Cut Pro X
Post Production Workflow At the very minimum do a quick check of the timeline for shots with excessive exposure or color issues. When you're satisfied with the appearance of the clips in the timeline, you’re ready to export your clips to ProRes.
Página 37: Using Avid Media Composer
Post Production Workflow Using Avid Media Composer To edit your DNxHD clips using Avid Media Composer 7, create a new project matching the clip’s video format and frame rate. For this example, clips are set using DNxHD 1080i59.94 camera settings. Step 1.
Página 38: Using Autodesk Smoke 2013
Post Production Workflow Using Autodesk Smoke 2013 To edit your clips using Autodesk Smoke 2013, create a new project matching the clips’ video format, bit depth, frame type and frame rate. For this example, clips were shot using ProRes 422 (HQ) 1080p25 camera settings.
Página 39: Blackmagic Camera Utility
After installing the latest Blackmagic Camera Utility on your computer, connect a USB cable between the computer and the camera. On Pocket Cinema Camera, the mini USB 2.0 port is located inside the battery terminal. On Cinema Camera and Production Camera 4K, the mini USB 2.0 port is located behind the SSD door.
Página 40: Attaching Accessories
Attaching Accessories Wrist Strap Pocket Cinema Camera comes with a wrist strap for convenient carrying of the camera when on the move from location to location. To fasten, loop the string on the end of the strap through the ring on the camera, located to the bottom right of the LCD.
Página 41 Attaching Accessories Camera Handles Optional handles for Cinema Camera and Production Camera 4K allow shooting in locations where you need to move around quickly with your camera. The handles let you steady your shot and keep up with the action! On the underside of the camera, locate the ¼”...
Página 42: Help
Help Help Getting Help The fastest way to obtain help is to go to the Blackmagic Design online support pages and check the latest support material available for your camera. Blackmagic Design Online Support Pages The latest manual, software and support notes can be found at the Blackmagic Support Center at www.blackmagicdesign.com/support.
Página 43 Cinema Camera and Production Camera 4K each contain a fan, which is necessary for cooling. If you detect the fan is not working, or is making a strange noise, switch off the camera and order a replacement fan by contacting Blackmagic Design Support. You should use an anti-static strap to avoid damaging the camera while opened.
Página 44: Warranty
Blackmagic Design parts or supplies, or d) to service a product that has been modified or integrated with other products when the effect of such a modification or integration increases the time or difficulty of servicing the product.
Página 45: インストール / オペレーションマニュアル Blackmagic Cameras
インストール / オペレーションマニュアル Blackmagic Cameras Mac OS X ™ 日本語 Windows ™ 2014年7月...
Página 46 このたびはBlackmagic Cameraをお買い求めいただき誠にありがとうございました。あらゆる形態のワークフローに対応可能な3モデルのカメラを皆様にお届けするため、私たちはこれまで努力を重ねてきました。新製品の Pocket Cinema Cameraは、 13ストップのダイナミックレンジに対応したスーパー16デジタルフィルムカメラで、どこへでも携帯できるサイズです。 Pocket Cinema Cameraは、非圧縮CinemaDNG RAW ファイルでクリーンなイメージを収録します。また、新製品 Production Camera 4Kは、グローバルシャッターおよび6G-SDI出力に対応したスーパー35 Ultra HD 4Kカメラです。 Blackmagic Designのカメラは、「フラット」なファイルを生成するようデザインされています。つまり、センサーが捉えたイメージは広いダイナミックレンジを保持しています。また、生成されたファイルは、あら...
Página 47 撮影用にSDカードを準備する Final Cut Pro Xを使う高速のSDカードを選ぶ Avid Media Composerを使う接続 Adobe Premiere Pro CCを使う Autodesk Smoke 2013を使う Blackmagic Pocket Cinema Camera Blackmagic Cinema Camera および Production Camera 4K Blackmagic Camera Utility 設定アクセサリカメラ設定（Camera Settings）オーディオ設定（Audio Settings）ヘルプライン...
Página 48: はじめに
はじめにはじめに Blackmagic Cameraについて IRIS FOCUS Blackmagic Pocket Cinema Cameraの機能 1. 録画ボタン録画ボタンを押してクリップをSDカードに収録。 52ページ参照。 MENU 2. トランスポートコントロールクリップを再生、スキップ、頭出し。 53ページ参照。 3. レンズマウントマイクロフォーサーズ・レンズマウントで幅広い種類のレンズに対応。 49ページ参照。 IRIS FOCUS 4. バッテリー挿入口解除ボタンでバッテリーカバーを開きます： ‚ 充電式のリチウムイオンバッテリーを挿入/取り外し。 49ページ参照。 ‚ SDHCあるいはSDXCカードを挿入して収録。 51ページ参照。...
Página 49 はじめに Blackmagic Cinema Camera および Production Camera 4Kの機能 1. 録画ボタンクリップをSSDに収録。 52ページ参照。 2. IRIS ボタン IRISボタンは、 EFモデルのCinema CameraおよびProduction Camera 4Kのアイリスの電子制御をオンにします。前後の頭出しボタンでレンズのアパーチャーを調整します。 67ページ参照。 3. タッチスクリーン LCD 収録または再生中のクリップや、メニューをLCDで確認。 69ページ参照。 4. FOCUS ボタン FOCUSボタンを押して、フォーカスピーキングをLCDに表示します。 67ページ参照。 5. トランスポートコントロールクリップの停止、クリップ前後の頭出し、再生ボタン。 53ページ参照。 6.
Página 50: レンズの取り付け
くり外します。レンズを装着していないときは、センサーがゴミや埃にさらされています。常にダストキャップを付けてセンサーを保護するようにしてください。カメラの電源を入れる Cinema CameraおよびProduction Camera 4Kのレンズの Pocket Cinema Camera 取り付け/取り外し Pocket Cinema Cameraを使う前に、本体にバッテリーを挿入します。ステップ 1. カメラの下部にあるカバーを押し、レンズの方向に開いて、バッテリー挿入口にアクセスします。ステップ 2. 金の接触部を挿入方向に、白い矢印をレンズに向けて、バッテリーのへりをオレンジ色のタブの下に引っ掛け、バッテリーを所定の位置に挿入します。バッテリーを取り外すには、オレンジ色のタブを押します。ステップ 3.
Página 51 はじめに Cinema Camera および Production Camera 4K Cinema CameraおよびProduction Camera 4Kは、バッテリーを内蔵しており、同梱のACアダプターで充電ができます。 AC電源を接続しながら充電および使用が可能で、電源の供給元は、中断することなく切り替えることができます。 USB経由でもカメラを充電できますが、充電に時間がかかるため、 ACアダプターの使用をお勧めします。ステップ 1. タッチスクリーンの下にある電源ボタンを押します。 LCDスクリーンの下方にステータス・ストリップが表示されます。ステップ 2. 電源を切るときは、電源ボタンを長押しします。あとはSSDを挿入するだけで、撮影の準備は完了です！同梱のACアダプターで、電源を供給し、バッテリーを充電します。電源ボタンを長押しするとカメラの電源がオン/オフになります。...
Página 52: Sdカードを挿入する
はじめに SDカードを挿入する Blackmagic Pocket Cinema Cameraは、 SDXC、 SDHDカードを使用できます：ステップ1. カメラの下部にあるカバーを押し、レンズの方向に開いて、バッテリー挿入口にアクセスします。ステップ 2. SDカードの金の接触部をレンズに向けて、 SDカードを所定の位置まで挿入します。 SDカードを取り出すには、 SDカードを押します。ステップ 3. バッテリー挿入口のカバーを閉じ、カバーをスライドさせてロックします。ステップ 4. カメラの電源を入れます。カメラがSDカードを確認している間、ステータス・ストリップには動くドットが表示され、その後「READY」と表示されます。同梱のSDカードは、ソフトウェアインストール用なので、ビデオ収録には適しません。推奨SDカードは、 58ペー...
Página 53: 撮影する
Blackmagic Cameraは、モデルによって異なる複数のフォーマットで撮影します。ワークフローに適したフォーマットを選択してください。 Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K Pocket Cinema Camera上部のRECボタンを押します。 Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422 Apple ProRes 422 Apple ProRes 422...
Página 54: クリップを再生する
はじめに Blackmagic Camera対応ビデオフォーマット Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 1920 x 1080p23.98 2400 x 1350 12-bit 2.5K RAW 4000 x 2160 12-bit RAW 1920 x 1080p24 1920 x 1080p23.98 3840 x 2160p23.98 1920 x 1080p25 1920 x 1080p24 3840 x 2160p24 1920 x 1080p29.97...
Página 55: Ssdについて高速のssdを選ぶ
Sandisk Extreme 480GB SSD ‚ OWC 120GB Mercury Extreme Pro 6G (Firmware Rev 5.0.7) 上記に加え、以下のSSDは圧縮ビデオキャプチャーにのみ使用できます。 ‚ Crucial 256GB M4 (ﬁrmware 000F) ‚ Sandisk Extreme 120GB ‚ OCZ Agility 3 240GB お使いのSSDでコマ落ちが発生する場合、別のSSDを使用するか、 ProResやDNxHDなどデータレートの低い圧縮 HD収録フォーマットを使用してください。最新の情報は、 Blackmagic Designウェブサイトを参照してください。 Kingston HyperX 240GB SSD...
Página 56: 撮影用にssdを準備する
SSD について撮影用にSSDを準備する Cinema CameraおよびProduction Camera 4Kで使用するSSDは、 HFS+およびexFATでフォーマットしてください。これらのディスクフォーマットは、長尺のクリップを単一のファイルで収録できます。 HFS+は、 Mac OS拡張フォーマットとしても知られています。 HFS+は、「ジャーナリング」に対応しているので、同フォーマットを推奨します。ジャーナリングされたSSDのデータはデータ破損の可能性が低く、ハードウェアあるいはソフトウェアに不具合が生じた場合でも、比較的スピーディに回復します。 HFS+は、 Mac OS Xによりネイティブサポートされています。 exFATは、 Mac OS XおよびWindowsによりネイティブサポートされており、ソフトウェアを別途購入する必要はありません。しかし、 exFATは、ジャーナリングに対応していないため、データが破損する可能性は高くなり、ハードウェアあるいはソフトウェアに不具合が生じた場合、回復はむずかしくなります。 Mac OS XコンピューターでSSDを準備する...
Página 57 SSD についてディスクスピードを確認する Blackmagic Disk Speed Testは、ストレージメディアの読み込み/書き込みスピードを計測し、結果をビデオフォーマットで表示するアプリケーションです。ハードドライブが、特定のビデオフォーマットの収録（書き込み）あるいは再生（読み込み）に適しているか知りたい場合、 Disk Speed Testを使えば、スタートボタンを押すだけで、メディアドライブの性能をチェックできます。また、 Disk Speed Testは、ストレージが扱えるビデオストリーム数も表示します。 Disk Speed Testは、 Blackmagic Cinema CameraおよびProduction Camera 4Kに同梱されている Blackmagic Camera Software Utilityに無償で含まれています。 Blackmagic Camera Software Utilityは、弊社のウェブサイトから無償でダウンロードも可能です。...
Página 58: Sdカードについて
SDカードについて SD カードについて撮影用にSDカードを準備する Pocket Cinema Cameraで使用するSDカードは、 HFS+およびexFATでフォーマットしてください。これらのディスクフォーマットは、長尺のクリップを単一のファイルで収録できます。 exFATは、 WindowsおよびMac OS Xコンピューターによりサポートされています。 Mac OS XコンピューターでSDカードを準備する Mac OS Xに同梱されているDisk Utilityアプリケーションを使って、 SDカードをHFS+あるいはexFATでフォーマットします。フォーマットすると、 SSDのすべてのデータが消去されるので、重要なデータは事前にバックアップしてください。ステップ 1. SDカードをコンピューターのSDカードスロット、あるいはSDカードリーダーに差し込みます。ステップ 2.
Página 59: Blackmagic Pocket Cinema Camera
ーカスをサポートしています。リモートポートは、標準LANCプロトコルの2.5mmステレオジャックです。ヘッドフォン 3.5 mmステレオヘッドフォンジャック端子にヘッドフォンを接続し、クリップの収録/再生中にオーディオモニタリングが可能です。オーディオ入力 mic/lineレベルオーディオ用の3.5mm ステレオジャック。適切な設定が選択されていないと、音量が大きすぎたり小さすぎたりすることがあります。 Pocket Cinema Cameraは、音量が大きすぎる場合、持続時間中、自動的にline レベルに切り替えます。 HDMI出力マイクロHDMIポートは、収録中も10-bit 非圧縮HD 1080pビデオを出力します。ビデオをルーター、モニター、キャプチャーデバイス、放送スイッチャー、その他のHDMIデバイスに出力する際に使用します。電源電源およびバッテリー充電用の 0.7mm 12 – 20V DC入力はDC電源及び内蔵バッテリー充電用に使用。...
Página 60: Blackmagic Cinema Camera および Production Camera 4K
接続 Blackmagic Cinema Camera および Production Camera 4K LANC リモートコントロールカメラのリモートポートは、録画の開始および停止、アイリスコントロール、互換性を持つレンズのマニュアルフォーカスをサポートしています。リモートポートは、標準LANCプロトコルの2.5mmステレオジャックです。ヘッドフォン 3.5 mmステレオヘッドフォンジャック端子にヘッドフォンを接続し、クリップの収録/再生中にオーディオモニタリングが可能です。オーディオ入力 mic/lineレベルオーディオ用の1/4インチ TRSフォンオーディオ接続端子。適切な設定が選択されていないと、音量が大きすぎたり小さすぎたりすることがあります。 Blackmagic Cinema Camera および Production Camera 4Kは、音量が大きすぎる場合、持続時間中、自動的にラインレベルに切り替えます。 SDI出力 Blackmagic Cinema Cameraは、 3G−SDIをサポートしており、非圧縮10bit 4:2:2ビデオをルーター、モニター、 SDIキャプチャーデバイス、...
Página 61: カメラ設定（Camera Settings
複数のBlackmagic Cameraを使用している場合、カメラIDを設定しておくと便利です。カメラIDは、収録したクリップのメタデータにも含まれます。オンスクリーンのキーボードでカメラIDを設定できます。新しいカメラIDを入力したら、「Enter」ボタンで新しいカメラIDを保存しましょう。「Cancel」を押すと、変更は破棄されます。日付と時刻を設定 Pocket Cinema Cameraで日付と時刻を設定するには、「＋」「–」ボタンで年、月、日にちを変更します。 Blackmagic Cameraは、 24時間フォーマットに設定されています。時刻を設定するには「＋」「–」ボタンで時刻を変更します。 Blackmagic Cameraを海外に持ち運ぶ際は、現地の日付および時刻に合わせてください。 Blackmagic Cameraを長期に渡り使用していなかった場合、時刻の再設定が必要な場合があります。撮影を開始する前に、日にちおよび時刻を常に確認するようにしてください。 USB経由でカメラをコンピューター...
Página 62 設定様々な照明条件下で撮影している場合、 ISO設定は非常に役立ちます。 Pocket Cinema Camera および Cinema Cameraにとって、最適なISO設定は、 800ASAです。 Production Camera 4Kでは、使用できる照明条件の中で、最も低いISOを選択します。しかし、状況に応じて、 ISO設定を変更したほうがよい場合もあります。例えば、照明量が少ない場合は、 1600ASAが適していますが、ノイズが発生することもあります。照明量が多く、明るい場合は、よりリッチなカラーを得るために、 400ASAが適しています。メニューの矢印アイコンでISOを調整できます。 White Balance Blackmagic Cameraは、様々な色温度条件用に、 6つのホワイトバランス・プリセットを用意しています。 ‚ タングステン光用 3200K カメラ設定スクリーン...
Página 63: オーディオ設定（Audio Settings
Blackmagic Cameraでオーディオ入力およびオーディオモニタリング設定を調整するには、「MENU」ボタンを押して、ディスプレイの左側にあるマイクアイコンを選択してください。 Microphone Input マイク入力（Microphone Input）は、内蔵マイクの収録レベルを調整します。オーディオのスライダーを左右に動かすことで、レベルを上げ下げできます。 Pocket Cinema Cameraは、内蔵ステレオマイク、 Cinema CameraおよびProduction Camera 4Kは、内蔵モノマイクに対応しています。内蔵マイクは、外部オーディオソースが接続されていない場合、オーディオチャンネル1、 2に収録します。 Channel 1 and 2 Input Levels オーディオ設定スクリーン...
Página 64: レコーダー設定（Recorder Settings
ト、そして4K ProRes HQ、 4K ProRes 422、 4K ProRes LT、 4K ProRes Proxy、 4K RAW収録フォーマットを切り替えます。 Dynamic Range Blackmagic Cameraには、 2つのダイナミックレンジ設定があります： Film Film設定は、 logカーブを使ってビデオを収録します。 Pocket Cinema CameraおよびCinema Cameraは13 ストップ、 Production Camera 4Kは12ストップのダイナミックレンジに対応しています。ダイナミックレンジはコントラストレベルを広げるので、 DaVinci Resolveなどのカラーグレーディングソフトウェアを最大限に活用できます。 CinemaDNG RAWフォーマットで収録する場合、使用できるのはFilmダイナミックレンジ設定のみになります。...
Página 65 設定 Frame Rate Blackmagic Cameraは、一般的なフィルム/ビデオフレームレートでの撮影用に、 23.98 fps、 24 fps、 25 fps、 29.97 fps、 30 fps の5種類のフレームレート設定があります。メニューの矢印アイコンでフレームレート設定を調整できます。 Time Lapse Interval タイムラプス・インターバルは、スチルフレームを以下のインターバルで撮影できます。フレーム： 2 - 10 秒： 1 – 10、 20、 30、 40、 50 分： 1 - 10 収録設定スクリーン...
Página 66: ファイル名定義
設定ファイル名定義 Pocket Cinema Camera Pocket Cinema Cameraは、ビデオ撮影時に生成されるファイルに対して以下の定義を採用します。 [Camera ID]_[Reel Number]_[yyyy-mm--dd]_[hhmm]_C[Clip number].mov 以下の表は、 LCDスクリーンに実際に表示されるファイル名の例です： BMC01_1_2012-08-08_1631_C0002.mov QuickTime Movie Filename BMC01_1_2012-08-08_1631_C0002.mov Camera ID BMC01_1_2012-08-08_1631_C0002.mov Reel Number BMC01_1_2012-08-08_1631_C0002.mov Date (2012 Aug 08) BMC01_1_2012-08-08_1631_C0002.mov Time (16:31pm - 24hrs) BMC01_1_2012-08-08_1631_C0002.mov Clip Number CinemaDNGファイルを使用する場合、...
Página 67: ディスプレイ設定
スライダーアイコンを左右に動かすことで、 LCDの明度設定を調整できます。 Zebra Blackmagic Cameraのゼブラ機能は、露出レベルの目安を表示します。ゼブラ露出レベル（100%）を超えた箇所は、斜線が表示されます。ゼブラ機能をオンにして、左右の矢印アイコンでゼブラ警告レベルを選択してください。 SDI/HDMI Overlays Pocket Cinema CameraのHDMIポート、 Cinema Camera および Production Camera 4KのSDI ポートを使用して、外部ディスプレイでモニタリングできます。 SDI/HDMIオーバーレイ設定は、モニターにビデオの情報を表示します。矢印アイコンでSDI/HDMIフィードに表示するオーバーレイの種類を選択してください。 All: セーフティゾーンおよび撮影情報を全て表示 Status: F値、フレームレート、バッテリー残量などの撮影情報を表示 Guides: セーフティゾーンを表示...
Página 68: オンスクリーン・メータリング
設定オンスクリーン・メータリング Production Camera 4Kは、残り収録時間、ヒストグラム、ピークオーディオメーターなどの追加ディスプレイを搭載しており、適正露出の設定やオーディオクリッピングの防止をサポートします。これらの追加ディスプレイは、指でタッチスクリーンを下から上へスワイプすると表示されます。追加ディスプレイを閉じるには、上から下へスワイプします。ヒストグラムヒストグラムディスプレイは、映像のルミナンス分布を表示します。完全なブラックはヒストグラムの左端で、完全なホワイトは右端になります。ビデオ信号をこの範囲内に収めることで、シャドウおよびハイライト部分がクリップされることを防ぎ、トーンレンジのディテールを保存できます。残り収録時間 Production Camera 4Kでスクリーンメータリング、ステータスバーを表示残り収録時間インジケーターは、使用しているSSDの残り収録時間を表示します。残り収録時間は、時間と分で表示され、選択したフレームレートやコーデック（例えばProRes 422 （HQ）、 24fps）により異なります。これらの設定を変更した場合、...
Página 69: 設定の調整
設定設定の調整 IRIS FOCUS Blackmagic Pocket Cinema Camera、 Cinema Camera EF、 Production Camera 4Kは、レンズの電子制御に対応しており、アパーチャー、オートフォーカスなどをカメラからコントロールできます。電子制御に対応しないマニュアルレンズを使用する場合、 Cinema Camera MFTはパッシブ方式のレンズマウントに対応しています。フォーカスピーキング機能は、画像の最もシャープな部分を黄色く縁取りするので、フォーカスが合っているか簡単に確認できます。フォーカスピーキングは、 LCDスクリーン上のみに表示され、撮影した映像には影響ありません。 IRIS FOCUS 「IRIS」ボタン Videoダイナミックレンジを使用している場合、「IRIS」ボタンを1回押せば、ショットのハイライトおよび暗部に基づい...
Página 70: ステータス・ストリップ
設定イメージスタビライザー Pocket Cinema Camera、 Cinema Camera EF、 Production Camera 4Kは、多くのアクティブ方式レンズに見られるイメージスタビライザー（IS）機能に対応しています。スタビライザー機能を使用するには、レンズについているスイッチをオンにするだけです。使用しているレンズがスタビライズのスイッチを搭載している場合は、三脚を使った撮影、または手持ちで撮影などの状況に応じてスタビライズ機能のオン／オフを切り替えましょう。バッテリー電源を使用している場合、撮影中にのみイメージスタビライザーが作動します。これは、イメージスタビライザーを稼働させるために、レンズが余分に電力を使用するためです。外部電源をカメラに接続している場合、レンズのスタビライザースイッチをオンにすると、イメージスタビライザーは常に作動します。ステータス・ストリップ選択した設定は、常にステータス・ストリップに表示されます。ステータス・ストリップは、 LCDスクリーンの下方部に...
Página 71: メタデータ入力
メタデータ入力メタデータ入力スレートとは Blackmagic CameraのLCDスクリーンは様々な機能を搭載していますが、そのうちの1つに、メタデータをカメラに直接ロギングできるスレート機能があります。メタデータは、収録したファイルに保存され、編集ソフトウェアで簡単にアクセスできます。 Pocket Cinema Camera ステップ 1. 「OK」ボタンを押すと、スレートが表示されます。ステップ 2. 矢印ボタンで変更したいテキストを選択し、「OK」ボタンを押すと、スクリーン上にキーボードが表示されます。矢印ボタンでキーボード上の文字を選択し、「OK」ボタンで選択した各文字を確定します。ステップ 3. 必要な情報を入力したら、「Save」を選択し、「OK」ボタンでメタデータスクリーンに戻ります。スレート...
Página 72: カメラのビデオ出力
カメラのビデオ出力カメラのビデオ出力 Thunderboltを使って波形モニタリング Cinema CameraおよびProduction Camera 4Kは、 Thunderbolt対応のMac OC XおよびWindows コンピューターに接続すると、波形モニタリングのパワフルなソリューションとして使用できます。 Blackmagic Cinema Camera Thunderboltポートは、常に非圧縮10-bit 1080p HDビデオを出力します。 Production Camera 4Kは、 SDI出力を10-bit 1080p HDあるいは圧縮Ultra HD 4Kにマッチングします。 Production Camera 4Kを使用して波形モニタリングを行う場合は、収録フォーマットをHDに設定して下さい。カメラユーティリティ・ソフトウェアのBlackmagic Camera Utilityをインストールすると、 Blackmagic UltraScopeソフトウェアも同時にインストールされます。 Blackmagic UltraScopeは、収録/再生中にカメラの波形モニタリングが可能で、...
Página 73: Blackmagic Ultrascopeを使う
整を行っても、 Blackmagic UltraScopedeで直ちに確認できるのです！カメラに接続したThunderboltケーブルを、コンピューターのThunderboltポートに繋ぎ、カメラをオンにして Blackmagic UltraScope -フルスクリーン・ビュー UltraScopeを起動します。インストール要件 Blackmagic UltraScopeソフトウェアのインターフェースで2つのスコープを同時に確認するには、最低1280 x 800ピクセルのコンピューター解像度が必要です。 Blackmagic designは、解像度1920 x 1200、あるいは1920 x 1080ピクセルのコンピューターディスプレイで6つのスコープを同時に確認することを推奨します。 www.blackmagicdesign.com/jpのサポートページで、最新のBlackmagic UltraScope最低システム要件の総合リストを参照してください。 Blackmagic UltraScopeのビューとは Blackmagic UltraScopeには、ワークフローのニーズやスクリーン解像度に応じて選択できる2つの異なるビュー...
Página 74 カメラのビデオ出力スコープ表示に必要なスクリーン解像度要件 ‚ フルスクリーン・ビュー： 1920 x 1200ピクセル、あるいは1920 x 1080ピクセルモニターがこれらの解像度に対応していない場合、フルスクリーン・ビューを表示できません。 ‚ 2-Upビュー：最低解像度は1280 x 800ピクセル Blackmagic UltraScopeディスプレイ Blackmagic UltraScopeソフトウェアを使用すれば、 Blackmagicカメラで正確なビデオ/オーディオレベルを保ち、ポストプロダクションの段階でデジタル映像データを最大限に活用することができます。モニタリング用のスコープには、ベクトルスコープ、 RGBパレード、ヒストグラム、オーディオメーターディスプレイが含まれます。 RGBパレード表示...
Página 75 カメラのビデオ出力ベクトルスコープ表示ベクトルスコープは、 Blackmagicカメラのビデオ信号のカラーバランスおよびサチュレーションのモニタリングに最適です。信号がグリーンに色かぶりしている場合、画像情報の大部分は、ベクトルスコープでグリーンのエリアに偏ります。一方、カラーバランスがニュートラルな場合、中心から均一に分布します。ベクトルスコープの中心は、サチュレーションゼロを意味します。中心から離れるにつれ、サチュレーションが高くなります。例えば、合成用にグリーンスクリーンで撮影する場合、最高品質のキーあるいはマットを作成するためには、グリーンスクリーンのサチュレーションをリーガルな範囲で可能な限り上げたいでしょう。ベクトルスコープ表示で、サチュレーションレベルがグリッドボックスを超えないように保つことで、放送用のリーガルカラーを維持できます。ベクトルスコープはまた、ロケ現場でカメラのホワイトバランスを確認する最にも使用できます。カメラフレーム一杯まで白いオブジェクトにズームしていくと、ベクトルスコープにクラスター状に表示されます。ホワイトバランスを修正すると、情報が中心から均一に分配されます。ホワイトバランス設定を調整し、ディスプレイへの影響を確認してください。...
Página 76: Sdiを使ってモニタリング
カメラのビデオ出力 SDIを使ってモニタリング Blackmagic Cinema Cameraは、 3G-SDIをサポートしており、非圧縮10bit 4:2:2ビデオをルーター、モニター、 SDIキャプチャーデバイス、放送スイッチャー、その他のSDIデバイスに出力できます。 Production Camera 4Kは、 6G-SDIをサポートしており、あらゆるSDIモニター、そしてATEM Production 4K などの4Kスイッチャーに接続できます。ビデオスイッチャーに接続 SDI出力を使えば、カメラをテレビプロダクションカメラとして使用できます。 SDI出力をプロダクションスイッチャーに直接接続してスタジオで作業ができます。あるいはATEM Camera Converterに接続して信号を光ファイバーに変換すれば、中継車から何百メートル離れていてもロケ現場でライブプロダクションが可能です。 Blackmagic Cinema Cameraで25 fpsあるいは29.97 fpsで撮影して、 SDIオーバーレイをオフにすると、 SDI出力はそれぞれ、...
Página 77: ポストプロダクションワークフロー
SSDをコンピューターから取り外す前に、 Mac OS X/Windowsでイジェクトして安全に取り出すようにしてください。 SDカードファイルでの作業 SDカードスロットの付いたMac OS X/windowsコンピューター、あるいはSDカードリーダーを使うと、 SDカードからProRes および CinemaDNGファイルに直接アクセスできます。ステップ 1. Pocket Cinema CameraからSDカードを取り出し、コンピューターのSDカードスロットもしくはSDカードリーダーに挿入します。 SDカードは、外付けのハードドライブ、 USBドライブ、あるいはコンピューターに接続したその他のメディアストレージデバイスで使用する場合と同様にアクセスできます。ステップ 2. SDカードをダブルクリックして開くと、 QuickTimeムービーファイルのリスト、あるいはCinemaDNG RAW H D M I イ...
Página 78: クリップの編集
ポストプロダクションワークフロークリップの編集お気に入りの編集ソフトウェアでクリップを編集するには、クリップを内蔵/外付けドライブまたはRAIDにコピーして、ソフトウェアにインポートします。あるいは、クリップをSDカードから直接インポートしたり、外部SATAアダプター、 SSDドック、ドッキングケーブルを使用してSSDから直接インポートしたりすることもできます。 DaVinci ResolveでRAWファイルを使用 VIDEO DATA CinemaDNG RAWクリップは一見、色褪せあるいは露出過多のように見えますが、これはクリップにハイレベルな情報が含まれているためです。 RAWファイルクリップを編集するには、まずクリップを一般的なビデオのようなルック RAW FILM DATA に変換する必要があります。あるいは、先にグレーディングを行い、グレーディング済みのクリップを編集します。ベーシックな色変換をしたい場合は、 RAWクリップをDaVinci Resolveにインポートして、ルックアップテーブル（LUT）を適用します。 LUTは基本的なカラーグレードを適用して、一般的なビデオのルックにします。グレーディングしたクリップは、...
Página 79: Final Cut Pro Xを使う
ポストプロダクションワークフロー露出過多や色の問題などがないか、タイムラインでショットの最低限の確認をします。タイムライン上のクリップのルックに納得したら、クリップをProResにエクスポートします。クリップをエクスポートするステップ 1. 「Deliver」タブをクリックして「Easy Setup」メニューへ行き、「Export to Final Cut Pro」を選択します。このプリセットをデフォルト設定のままで使用すると、 Apple ProRes 422 (HQ)でレンダリングします。ステップ 2. 「Render Timeline As:」を「Individual Source Clips」に設定します。ステップ 3. 「Render Each Clip With a Unique Filename」...
Página 80: Avid Media Composerを使う
ポストプロダクションワークフロー Avid Media Composerを使う Avid Media Composer 7でDNxHDクリップを編集するには、クリップのビデオフォーマットおよびフレームレートにマッチする新しいプロジェクトを作成します。ここでは、クリップをDNxHD 1080i59.94 とします。ステップ 1. Media Composerを起動すると「Select Project」ウィンドウが表示されるので、「New Project」をクリックします。ステップ 2. 「New Project」ウィンドウでプロジェクトに名前を付けます。ステップ 3. 「Format」ドロップダウンメニューで「1080i/59.94」を選択します。ステップ 4. 「Color Space」ドロップダウンメニューで「YCbCr 709」を選択します。ステップ...
Página 81: Autodesk Smoke 2013を使う
ポストプロダクションワークフロー Autodesk Smoke 2013を使う Autodesk Smoke 2013でクリップを編集するには、クリップのビデオフォーマット、ビット深度、フレームタイプおよびフレームレートにマッチする新しいプロジェクトを作成します。ここでは、クリップをProRes 422 (HQ) 1080p25とします。ステップ 1. Smokeを起動すると「Project and User Settings」ウィンドウが表示されます。プロジェクトヘディングの「New」ボタンをクリックします。ステップ 2. 「Create New Project」ウィンドウが開きます。プロジェクトに名前を付けます。ステップ 3. 「Resolution」ドロップダウンメニューで「1920×1080 HD 1080」を選択します。ステップ...
Página 82: Blackmagic Camera Utility
Blackmagic Camera Utilityインストーラーが入ったBlackmagic Camera Utilityフォルダが表示されます。インストーラーをダブルクリックし、画面に表示される指示に従ってインストールします。カメラソフトウェアをアップデートコンピューターに最新のBlackmagic Camera Utilityをインストールし、 USBケーブルでコンピューターとカメラを接続します。 Pocket Cinema Cameraの Mini USB2.0 ポートは、バッテリー挿入口の横にあります。 Cinema CameraおよびProduction Camera 4Kの Mini USB 2.0ポートは、 SSDスロットドアの内側にあります。 Blackmagic Camera Utilityを起動し、画面に表示される指示に従ってカメラソフトウェアをアップデートします。 Pocket Cinema CameraのMini USB 2.0ポートは、バッテ...
Página 83: アクセサリ
アクセサリアクセサリリストストラップ Pocket Cinema Cameraにはリストストラップが同梱されます。リストストラップは、撮影現場を移動する際に、大変便利です。ストラップを装着するには、ストラップの紐の端をLCDスクリーンの右下にあるリングに通します。ストラップのロープ部の先端を紐に通し、しっかりと固定します。サンシールド Pocket Cinema Cameraのリストストラップ Cinema CameraおよびProduction Camera 4Kは、取り外し可能なサンシールドが付いています。明るい環境でも光を遮断することで、常に最適な条件でタッチスクリーンを確認できます。サンシールドの固定タブの位置を合わせてゆっくりとカメラに取り付けます。オプション1 サンシールドの外し方：オプション1 サンシールド上部の真ん中を押さえてゆっくりと外します。両サイドを均等に外すようにしてください。オプション2 両手の親指で、両サイドの固定タブを均等に外側に押し、サンシールドを外します。サンシールドの...
Página 84 アクセサリカメラハンドル別売されている、 Cinema CameraおよびProduction Camera 4K用のハンドルを使うと、カメラをすばやく動かす必要のある現場でも簡単に撮影できます。ハンドルを使うことでショットを固定しながら、被写体の動きを捉えることができます。カメラの下部に1/4インチのネジを合わせ、ガイドピンを挿入してハンドルをカメラに固定します。...
Página 85: ヘルプライン
最新のソフトウェアを入手するコンピューターにインストールされたBlackmagic Camera Utilityのバージョンを確認した後、 Blackmagic サポートセンター（www.blackmagicdesign.com/jp/support）で最新のソフトウェア・アップデートをチェックしてください。常に最新のソフトウェアを使用することを推奨しますが、重要なプロジェクトの実行中は、ソフトウェアのアップデートは行わない方がよいでしょう。バッテリーの交換 Cinema CameraおよびProduction Camera 4Kの内蔵バッテリーは、お客様ご自身で修理することはできません。バッテリー交換が必要な場合は、最寄りのBlackmagic Designサービスセンターに送付して修理を依頼してください。保証期間を過ぎている場合、バッテリー交換には、バッテリー費、人件費、カメラの送料を含むサービス料金が発生します。カメラの発送、梱包、費用に関する詳細は、最寄りのBlackmagic Designサポートまでお問い合わせください。...
Página 86 ヘルプラインファンの交換 Cinema CameraおよびProduction Camera 4Kには、冷却ファンが内蔵されています。ファンに不具合が生じたり、おかしな音がする場合は、カメラの電源を切ってBlackmagic Designサポートに代替のファンを発注してください。カメラのダメージを防ぐため、ファンを交換する際は、静電気防止ストラップを使用してください。ファンの交換：ステップ 1. カメラの電源を切り、ケーブルを取り外します。ステップ 2. 作業台の上で、カメラを上下逆さまにします。三脚用の穴が上を向き、タッチスクリーンが自分の方を向くようにしてください。「Fan」と記載されたメタルのパネルが確認できます。このパネルは、カメラ内部のファン・モジュールと繋がっています。 No.01サイズのプラスドライバーを使って、同パネルの4つ...
Página 87 いるか否かに関わらず、お客様に提供される完全唯一の救済手段となります。 Blackmagic Designはお客様による機器のあらゆる不法使用に対して責任を負いません。 Blackmagic Designは本製品の使用により生じるあらゆる損害に対して責任を負いません。使用者は自己の責任において本製品を使用するものとします。 © Copyright 2013 Blackmagic Design 著作権所有、無断複写・転載を禁じます。「Blackmagic Design」、「DeckLink」、「HDLink」、「Workgroup Videohub」、「Multibridge Pro」、「Multibridge Extreme」、「Intensity」、「Leading the creative video revolution」は、米国ならびにその他諸国での登録商標です。その他の企業名ならびに製品名全てはそれぞれ関連する会社の登録商標である可能性があります。...
Página 88: Blackmagic Cameras
Manuel d’utilisation et d’installation Blackmagic Cameras Mac OS X ™ Français Windows ™ juillet 2014...
Página 89 Nous espérons que vous allez vous exprimer et produire des images splendides avec nos caméras ! Nous brûlons d'impatience de découvrir vos créations ! Grant Petty PDG de Blackmagic Design...
Página 90: Caméras De Blackmagic
Choisir une carte SD rapide Utilisation d’Avid Media Composer Connexions Utilisation d'Adobe Premiere Pro CC Utilisation d’Autodesk Smoke 2013 Blackmagic Pocket Cinema Camera Blackmagic Cinema Camera et Production Camera 4K Blackmagic Camera Utility Paramètres Fixation des accessoires Camera Settings : Paramètres de la caméra Audio Settings : Paramètres Audio...
Página 91: Mise En Route
Mise en route Introduction aux caméras Blackmagic Cameras IRIS FOCUS Caractéristiques de la Blackmagic Pocket Cinema Camera 1. BOUTON D'ENREGISTREMENT Cliquez sur ce bouton pour enregistrer vos séquences sur votre carte SD. Voir page 94. MENU 2. COMMANDES DE TRANSPORT Utilisez ces boutons pour lire vos enregistrements, sauter une séquence ou naviguer entre les vidéos.
Página 92 Mise en route Caractéristiques des Blackmagic Cinema Camera et Production Camera 4K 1. BOUTON D'ENREGISTREMENT Enregistrez des séquences sur votre disque SSD. Voir page 94. 2. BOUTON IRIS Le bouton iris active le contrôle de l’iris électronique sur les appareils EF Cinema Camera et Production Camera 4K. Ajustez l’ouverture de votre objectif en appuyant sur les boutons avance, retour, skip/shuttle playback.
Página 93: Monter Un Objectif
Mise en route de votre caméra Pocket Cinema Camera Avant de pouvoir utiliser la Pocket Cinema Camera, il vous faut installer une batterie. Étape 1. Ouvrez le clapet de retenue situé en dessous de la caméra, pour accéder à la batterie.
Página 94 Mise en route Cinema Camera & Production Camera 4K Cinema Camera et Production Camera 4K disposent de batteries internes qui peuvent être chargées en utilisant l’alimentation continue fournie. La caméra peut être mise en charge et utilisée tout en étant connectée à une alimentation continue. Elle peut être basculée entre les différentes sources de courant sans interruption.
Página 95: Insertion D'uNe Carte Sd
Mise en route Insertion d’une carte SD Vous pouvez insérer une carte SDXC ou SDHC dans la Blackmagic Pocket Cinema Camera : Étape 1. En dessous de la caméra, poussez la porte de verrouillage en direction de l’objectif pour accéder au compartiment de la batterie.
Página 96: Enregistrement
N’hésitez pas à essayer différents formats pour voir celui qui convient le mieux à vos besoins. Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Pressez le bouton REC au dessus de la Pocket Cinema Camera Cinema Camera Camera 4K Apple ProRes 422 (HQ)
Página 97: Lecture De Séquences
Mise en route Formats vidéo supportés par les Caméras Blackmagic Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 1920 x 1080p23.98 2400 x 1350 12-bit 2.5K RAW 4000 x 2160 12-bit RAW 1920 x 1080p24 1920 x 1080p23.98 3840 x 2160p23.98 1920 x 1080p25 1920 x 1080p24...
Página 98: Propos Des Disques Ssd
Si votre SSD n’est pas assez rapide, essayez-en un autre ou passez à un format d'enregistrement HD compressé Kingston HyperX 240GB SSD comme le ProRes ou le DNxHD pour obtenir un débit de données plus faible. Merci de vous rendre sur le site de Blackmagic Design pour les dernières informations.
Página 99: Préparation Des Disques Ssd À L'eNregistrement
À propos des disques SSD Préparation des disques SSD à l’enregistrement Les disques SSD utilisés par les Cinema Camera et Production Camera 4K doivent être au format HFS+ ou au format exFAT. Ces formats de disque permettent d’enregistrer de longues séquences de fichiers uniques. Le format HFS+ est également connu comme le format Mac OS Étendu.
Página 100 À propos des disques SSD Vérification de la vitesse du disque Blackmagic Disk Speed Test est une application amusante à utiliser qui mesure les performances de lecture et d'écriture des supports de stockage dans des formats vidéo. Si vous vous êtes déjà demandé si votre disque dur est adapté pour l’enregistrement («écriture») et la lecture («read ») d'un format vidéo en particulier, vous pouvez utiliser Disk Speed Test pour découvrir les performances de vos lecteurs multimédias d’un simple clic sur le bouton Démarrer ! Disk Speed Test va même vous montrer combien de flux de vidéo votre espace de stockage est capable de manipuler !
Página 101: Propos Des Cartes Sd
Préparation des cartes SD à l’enregistrement Les cartes SD utilisées par Pocket Cinema Camera doivent être au format HFS+ ou exFAT. Ces formats de disque permettent d’enregistrer de longues séquences des fichiers uniques. ExFAT est supporté à la fois par les ordinateurs Windows et Mac OS X.
Página 102: Connexions
« line » si le son audio est trop fort pendant une période prolongée. HDMI Out Le port micro HDMI de votre Pocket Cinema Camera transmet des vidéos HD1080p d'une résolution de 1920 x 1080 durant l’enregistrement. Il est utilisable pour acheminer vos vidéos à des routeurs, moniteurs, appareils de capture, mélangeurs de diffusion et d’autres appareils HDMI.
Página 103: Blackmagic Cinema Camera Et Production Camera 4K
Connexions Blackmagic Cinema Camera et Production Camera 4K LANC Remote Control Le port LANC de votre caméra peut être utilisé pour contrôler à distance le démarrage et l’arrêt de votre enregistrement, pour l’ajustement de la focale et pour la mise au point manuelle lorsque vous utilisez un objectif compatible.
Página 104: Paramètres
Réglage de la date et de l’heure Pour régler la date et l’heure sur votre Pocket Cinema Camera, sélectionnez les boutons + ou – pour changer l’année, le mois et le jour. Sur les caméras Blackmagic, l’heure s’affiche au format 24 heures. Pour ajuster l’heure, sélectionnez les boutons + et -.
Página 105 Les réglages ISO sont utiles quand vous filmez dans des conditions d’éclairage variées. L’ISO optimale pour vos Pocket Cinema Camera et Cinema Camera est de 800 ASA. Pour la Production Camera 4K, choisissez l’ISO le plus faible selon les conditions d’éclairage disponibles.
Página 106: Audio Settings : Paramètres Audio
L’entrée microphone ajuste les niveaux d’enregistrement du microphone intégré. Déplacez le curseur audio à gauche ou à droite pour augmenter ou diminuer les niveaux. La Pocket Cinema Camera est équipée d’un microphone stéréo intégré. Les Cinema Camera et Production Camera 4K sont munies de microphones mono intégrés.
Página 107: Recorder Settings : Paramètres D'eNregistrement
Le réglage du film vous permet de filmer des vidéos en utilisant une courbe logarithmique. Il vous donne accès à 13 diaphragmes de plage dynamique à la fois sur les modèles Pocket Cinema Camera et Cinema Camera, ou 12 diaphragmes sur Production Camera 4K. La plage dynamique augmente les niveaux de contraste et vous aide à...
Página 108 Paramètres Fréquence d’images Votre Blackmagic Camera a cinq réglages différents de fréquence d’images pour le tournage de vos films et vidéos Fréquence d’images: 23.98 fps, 24 fps, 25 fps, 29.97 fps, 30 fps. Ajustez les réglages de fréquence d’images en utilisant les icônes flèches dans le menu. Enregistrement par Intervalle (Time Lapse) Ce réglage vous donne la possibilité...
Página 109: Convention Pour Nommer Un Fichier
Paramètres Convention pour nommer un fichier Pocket Cinema Camera Le Pocket Cinema Camera utilise la convention suivante pour nommer un fichier lorsque vous enregistrez de la vidéo. [Camera ID]_[Nombre réel]_[yyyy-mm--dd]_[hhmm]_C[Numéro de séquence].mov Le tableau ci-dessous présente un exemple d’affichage sur l’écran LCD : BMC01_1_2012-08-08_1631_C0002.mov...
Página 110: Display Settings : Paramètres D'aFfichage
Vous pouvez contrôler votre vidéo à partie d’un affichage externe en utilisant un port HDMI sur la Pocket Cinema Camera, ou un port SDI sur les Cinema Camera et Production Camera 4K. Le réglage des incrustations SDI ou HDMI vous donne la possibilité d’afficher des informations utiles sur votre moniteur.
Página 111: Mesurage À L'éCran
Paramètres Mesurage à l'écran La Production Camera 4K intègre des affichages supplémentaires tels que le temps d'enregistrement restant, un histogramme et des indicateurs de crête pour vous aider à régler l'exposition optimale et pour empêcher un écrêtage de votre audio. Pour visualiser ces affichages supplémentaires, il vous suffit de balayer l'écran tactile avec votre doigt vers le haut, à...
Página 112: Ajustement Des Paramètres
Mise au point à l'aide du zoom Lorsque vous utilisez la Pocket Cinema Camera, appuyez deux fois sur OK pour faire un zoom avant et ajuster la mise au point à une échelle de pixel de 1:1. Appuyez deux fois sur OK pour faire un zoom arrière.
Página 113: Bandeau D'iNformations
Paramètres Stabilisateur d’image Les Pocket Cinema Camera, Cinema Camera EF et Production Camera 4K supportent la fonction stabilisateur d’image (IS) disponible sur de nombreux objectifs. Réglez simplement l’interrupteur de stabilisation sur ON pour l’utiliser avec votre caméra. Si votre objectif comporte aussi un sélecteur de mode de stabilisation, réglez-le sur un mode approprié...
Página 114: Saisie Des Métadonnées
Slate. Les métadonnées sont stockées directement sur les fichiers enregistrés. Vous pouvez y accéder facilement grâce à un logiciel d’édition. Pocket Cinema Camera Étape 1. Appuyez sur OK une fois pour faire apparaître la fonction « slate ».
Página 115: Sortie Vidéo Pour La Caméra
Sortie vidéo pour la caméra Sortie vidéo pour la caméra Monitoring des formes d’onde avec Thunderbolt Lorsqu’elle est branchée sur un ordinateur Mac OS X ou Windows avec la technologie Thunderbolt, votre Cinema Camera ou Production Camera 4K peut être utilisée comme une solution puissante pour le monitoring de forme d’onde.
Página 116: Utilisation De Blackmagic Ultrascope
Le logiciel Blackmagic UltraScope nécessite un ordinateur avec une résolution minimum de 1280 x 800 pixels pour visualiser deux scopes simultanément. Blackmagic Design vous conseille de visualiser les 6 scopes simultanément en utilisant une résolution d’affichage de votre ordinateur de 1920 x 1200 ou 1920 x 1080 pixels.
Página 117 Sortie vidéo pour la caméra Résolution d’écran requise pour l’affichage des vues ‚ Affichage plein écran : 1920 x 1200 pixels ou 1920 x 1080 pixels. Si votre moniteur ne prend pas en charge ces résolutions, l’affichage plein écran ne sera pas disponible. ‚...
Página 118 Sortie vidéo pour la caméra Affichage Vectorscope Le Vectorscope est utile pour le monitoring de la balance de couleurs et la saturation du signal vidéo de la Blackmagic Camera. Si votre signal a une dominante de couleurs verte, la majorité des informations de l'image sera située dans la zone verte du vectorscope.
Página 119: Monitoring Avec Sdi
Sortie vidéo pour la caméra Monitoring avec SDI La Blackmagic Cinema Camera prend en charge le 3G-SDI. Il peut donc être utilisé pour transmettre de la vidéo 10-bit 4:2:2 non compressée aux routeurs, moniteurs, appareils de capture SDI, mélangeurs de diffusion et autres appareils SDI.
Página 120: Workflow Pour La Post-Production
Mac OS X ou Windows équipé d’un emplacement pour une carte SD ou au moyen d’un lecteur de carte SD. Étape 1. Retirez la carte SD de votre Pocket Cinema Camera puis insérez-là dans l’emplacement pour carte SD ou dans votre lecteur SD. La carte SD peut être accessible de la même manière qu’un disque dur externe, un driver USB ou tout autre dispositif de stockage de média lié...
Página 121: Édition De Vos Séquences
Workflow pour la post-production Édition de vos séquences Afin d’éditer vos séquences au moyen de vos logiciels d’édition préférés, copiez vos enregistrements sur un disque interne/ externe ou RAID, puis importez-les directement sur votre carte SD. Ou bien éditez vos enregistrements à...
Página 122: Utilisation De Final Cut Pro X
Workflow pour la post-production Il vous est conseillé de vérifier rapidement la timeline pour repérer les prises de vue avec une surexposition ou des problèmes de couleurs. Quand l’apparence des enregistrements dans la timeline vous convient, le moment est venu d’exporter vos enregistrements en ProRes. Pour exporter vos enregistrements : Étape 1.
Página 123: Utilisation D'AVid Media Composer
Workflow pour la post-production Utilisation d’Avid Media Composer Pour éditer vos enregistrements DNxHD au moyen d’Avid Media Composer 7, créez un nouveau projet qui correspond au format vidéo et à la fréquence d’image de votre enregistrement vidéo. Dans l’exemple qui suit, les enregistrements sont réglés en utilisant les paramètres de caméra DNxHD. Étape 1.
Página 124: Utilisation D'AUtodesk Smoke 2013
Workflow pour la post-production Utilisation d’Autodesk Smoke 2013 Pour éditer vos enregistrements avec Autodesk Smoke 2013, créez un nouveau projet qui correspond au format vidéo de votre enregistrement, la profondeur de bit, le type d’image et la fréquence d’image. Dans l’exemple qui suit, les enregistrements ont été...
Página 125: Blackmagic Camera Utility
Après avoir installé le logiciel Blackmagic Camera Utility le plus récent sur votre ordinateur, connectez un câble USB entre l’ordinateur et la caméra. Sur la Pocket Cinema Camera, le mini port USB 2.0 est situé à l’intérieur du compartiment de la batterie. Sur les Cinema Camera et Production Camera 4K, le mini port USB 2.0 est situé...
Página 126: Fixation Des Accessoires
Fixation des accessoires Bracelet de poignet La Pocket Cinema Camera est livrée avec un bracelet de poignet pour un transport pratique quand vous vous déplacez d’un endroit à l’autre. Pour la fixer, bouclez la corde à l’extrémité du bracelet à travers l’anneau de la caméra, situé en bas à droite de l’écran LCD.
Página 127: Poignées De La Caméra
Fixation des accessoires Poignées de la caméra Des poignées optionnelles disponibles sur les modèles Cinema Camera et Production Camera 4K vous permettent de filmer dans des emplacements où vous avez besoin de vous déplacer rapidement avec votre caméra. Les poignées vous laissent filmer en toute stabilité tout en étant au cœur de l’action ! Sous la caméra, localisez le filetage de ¼”...
Página 128: Aide
La batterie intégrée des Cinema Camera et Production Camera 4K n’est pas réparable par l’utilisateur. Si la batterie doit être remplacée, vous devez l’expédier au centre d’assistance Blackmagic Design le plus proche de votre domicile. Si la caméra n’est plus couverte par la garantie, le remplacement de la batterie se fait moyennant des frais de services minimaux pour le coût de la batterie, le travail réalisé...
Página 129 à l’intérieur de la caméra. Le fait de tirer accidentellement sur ces fils peut provoquer la situation suivante : il y a un risque que des fils se débranchent dans un emplacement inaccessible à l’intérieur de la caméra, l’un des services d’assistance de Blackmagic Design devra réparer le problème.
Página 130: Garantie
Blackmagic Design n’a en aucun cas l’obligation de fournir un service en vertu de la présente garantie : a) pour réparer les dommages résultant de tentatives de réparations, d’installations ou tous services effectués par du personnel non qualifié...
Página 131: Blackmagic Cameras
Installations- und Bedienungsanleitung Blackmagic Cameras Mac OS X ™ Deutsch Windows ™ Juli 2014...
Página 132 Wir haben uns intensiv mit der Entwicklung von drei Kameras befasst, die von Grund auf so konzipiert sind, dass sie in jede Art von Workflow hineinpassen. Bei unserer neuen Pocket Cinema Camera handelt es sich um eine Super-16-mm Digital-Filmkamera mit einem Dynamikumfang von 13 Blendenstufen, die sich aufgrund ihrer kleinen Größe überall...
Página 133 Auswahl einer schnellen SD-Karte Anwendung von Avid Media Composer Anschlüsse Anwendung von Adobe Premiere Pro CC Anwendung von Autodesk Smoke 2013 Blackmagic Pocket Cinema Camera Blackmagic Cinema Camera und Production Camera 4K Blackmagic Camera Utility (Dienstprogramm) Einstellungen Anschluss von Zubehör...
Página 134: Erste Schritte
Erste Schritte Erste Schritte Einleitung Blackmagic Cameras IRIS FOCUS Merkmale der Blackmagic Pocket Cinema Camera 1. AUFNAHMETASTE (REC) Taste zur Aufnahme von Clips auf SD-Karte. Siehe Seite 136. MENU 2. STEUERTASTEN Tasten zur Wiedergabe, zum Überspringen oder zum Umspulen von Clips. Siehe Seite 137.
Página 135 Erste Schritte Merkmale der Blackmagic Cinema Camera und Production Camera 4K 1. AUFNAHMETASTE (REC) Zum Aufnehmen von Video auf SSD. Siehe Seite 136. 2. BLENDENTASTE Die Iris-Taste aktiviert die elektronische Blendensteuerung bei der EF Cinema Camera und der Production Camera 4K. Stellen Sie die Objektivblende durch Drücken der Tasten Vorwärts und Zurück, Überspringen/Umspulen und Wiedergabe ein.
Página 136: Anbringen Eines Objektivs
Camera und Production Camera 4K Einschalten der Kamera Pocket Cinema Camera Bevor Sie Ihre Pocket Cinema Camera einschalten können, müssen Sie den Akku einlegen. Schritt 1. Schieben Sie zum Öffnen des Akkufachs die Akkufachverriegelung an der Unterseite der Kamera in Richtung Objektiv.
Página 137 Erste Schritte Cinema Camera & Production Camera 4K Die Cinema Camera und Production Camera 4K verfügen über interne Akkus, die sich über den mitgelieferten DC-Adapter aufladen lassen. Die Kamera kann, während sie über die DC-Stromverbindung angeschlossen ist, aufgeladen und betrieben werden und wechselt ohne Unterbrechung zwischen Stromquellen. Sie können die Kamera auch über USB-Anschluss aufladen, allerdings dauert der Aufladevorgang hier länger, deswegen empfehlen wir wenn möglich die Verwendung des DC-Adapters.
Página 138: Einlegen Einer Sd-Karte
Erste Schritte Einlegen einer SD-Karte Sie können eine SDXC- oder SDHC-Karte mit der Blackmagic Pocket Cinema Camera verwenden: Schritt 1. Schieben Sie zum Öffnen des Akkufachs die Akkufachverriegelung an der Unterseite der Kamera in Richtung Objektiv. Schritt 2. Schieben Sie die SD-Karte mit den goldfarbenen Kontaken in Richtung Objektiv, bis sie spürbar einrastet.
Página 139: Aufnehmen
Erste Schritte Aufnehmen Drücken Sie die REC-Taste an der Kamera, um mit der Aufnahme zu beginnen. Drücken Sie erneut auf REC, um die Aufnahme zu beenden. Auswahl des Aufnahmeformats Blackmagic-Kameras zeichnen in mehrere verschiedene Formate auf, je nachdem, welches Modell Sie verwenden.
Página 140: Wiedergabe Von Clips
Erste Schritte Unterstützte Videoformate Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 1920 x 1080p23.98 2400 x 1350 12-bit 2.5K RAW 4000 x 2160 12-bit RAW 1920 x 1080p24 1920 x 1080p23.98 3840 x 2160p23.98 1920 x 1080p25 1920 x 1080p24 3840 x 2160p24 1920 x 1080p29.97...
Página 141: Ssd-Festplatten
Wenn eine SSD nicht korrekt aufnimmt, weil sie nicht schnell genug ist, versuchen Sie es mit einer leistungsstärkeren SSD oder wechseln Sie zu einem komprimierten HD-Aufnahmeformat wie ProRes- oder DNxHD. Sehen Sie auf der Blackmagic Design-Website nach den aktuellsten Informationen.
Página 142: Vorbereiten Von Ssds Für Die Aufnahme
SSD-Festplatten Vorbereiten von SSDs für die Aufnahme Damit SSDs mit der Cinema Camera und der Production Camera 4K funktionieren, müssen Sie entweder in HFS+ oder exFAT formatiert sein. Diese Datenträgerformate ermöglichen die Aufnahme von längeren Clips in einzelne Dateien. HFS+ ist auch bekannt als Mac OS Extended. Dieses ist das empfohlene Format, da es die „Journalfunktion" unterstützt.
Página 143 SSD-Festplatten Überprüfen der Festplattengeschwindigkeit Blackmagic Disk Speed Test ist eine Anwendung, die Spaß macht und die Lese- und Schreibleistung von Speichermedien erfasst und die Ergebnisse anschließend mithilfe von Videoformaten anzeigt. Wenn Sie sich jemals gefragt haben, ob Ihre Festplatte für die Aufnahme („Write") oder Wiedergabe („Read") eines bestimmten Videoformats geeignet ist, können Sie mit Disk Speed Test die Leistung Ihrer Medienlaufwerke herausfinden.
Página 144: Sd-Karten
Schritt 6. Die SD-Karte wird schnell formatiert und ist danach einsatzbereit. Auswahl einer schnellen SD-Karte Es ist wichtig, dass Sie mit der Blackmagic Pocket Cinema Camera SDHC- und SDXC-Karten verwenden, da diese Karten für schnelle Datenübertragung ausgelegt sind und größere Speicherkapazitäten unterstützen.
Página 145: Anschlüsse
Line-Pegel um, wenn das Audio über einen längeren Zeitraum zu laut ist. HDMI Out Der Micro HDMI-Anschluss Ihrer Pocket Cinema Camera gibt auch während der Aufnahme 10-Bit unkomprimiertes HD1080p-Video aus. Er lässt sich für die Videoausgabe an Router, Monitore, Aufnahmegeräte, Broadcast- Mischer und andere HDMI-Geräte verwenden.
Página 146: Blackmagic Cinema Camera Und Production Camera 4K
Anschlüsse Blackmagic Cinema Camera und Production Camera 4K LANC-Fernbedienung Über den Fernbedienungsanschluss Ihrer Kamera lässt sich die Aufnahme fernbedient starten und anhalten. Bei der Verwendung eines kompatiblen Objektivs lassen sich auch Blendeneinstellungen und manuelle Fokusanpassungen vornehmen. Die 2,5-mm-Stereobuchse verwendet das standardmäßige LANC-Protokoll. Kopfhörer Überwachen Sie während der Aufnahme oder Wiedergabe von Clips Ihren Ton, indem Sie einen Kopfhörer an die 3,5-mm Stereo Kopfhörerbuchse anschließen.
Página 147: Einstellungen
Datum und Uhrzeit einstellen Verwenden Sie zum Einstellen von Datum und Uhrzeit Ihrer Pocket Cinema Camera die Tasten + oder - zum Verändern von Jahr, Monat und Tag. Blackmagic-Kameras sind auf 24-Stunden-Format eingestellt. Wählen Sie die Tasten + und - zum Einstellen der aktuellen Zeit.
Página 148 Einstellungen ISO-Einstellungen sind zu empfehlen, wenn Sie Aufnahmen bei unterschiedlichen Lichtverhältnissen vornehmen. Die optimale ISO-Einstellung für die Pocket Cinema Camera und Cinema Camera liegt bei 800 ASA. Wählen Sie bei der Production Camera 4K die niedrigste ISO-Einstellung für die verfügbaren Lichtverhältnisse aus.
Página 149: Audio-Einstellungen (Audio Settings)
Über Microphone Input (Mikrofoneingang) lassen sich die Aufnahmepegel des integrierten Mikrofons einstellen. Bewegen Sie zum Erhöhen oder Verringern der Pegel den Audio-Schieberegler nach links oder rechts. Die Pocket Cinema Camera verfügt über ein eingebautes Stereo-Mikrofon, und die Cinema Camera und die Production Camera 4K haben eingebaute Mono-Mikrofone. Sofern keine externe Audioquelle angeschlossen ist, zeichnen die eingebautes Mikrofone auf die Audiokanäle 1 und 2 auf.
Página 150: Aufnahme-Einstellungen (Recorder Settings)
Film Die Einstellung „Film" speichert Videos mit einer logarithmischen Kurve und bietet Ihnen sowohl auf der Pocket Cinema Camera als auch der Cinema Camera einen Dynamikumfang von 13 Blendenstufen. Auf der Production Camera 4 K stehen 12 Blendenstufen zur Verfügung.
Página 151: Framerate
Einstellungen Framerate Die Blackmagic-Kamera verfügt für die Aufnahme von allgemein üblichen Film- und Videobildwechselfrequenzen über fünf verschiedene Framerate-Einstellungen: 23,98 fps, 24 fps, 25 fps, 29,97 fps, 30 fps. Stellen Sie die Bildwechselfrequenz-Einstellung im Menü unter „Frame Rate" mithilfe der Pfeilsymbole ein. Time-Lapse-Intervall Diese Einstellung ermöglicht Ihnen, ein Standbild in den folgenden Intervallen aufzunehmen: Frames: 2 - 10...
Página 152: Dateinamenskonventionen
Einstellungen Dateinamenskonventionen Pocket Cinema Camera Die Pocket Cinema Camera verwendet bei der Aufnahme von Video die folgenden Dateinamenskonventionen. [Kamera-ID]_[Bandnummer]_[JJJJ-MM--TT]_[SSmm]_C[Clip-Nummer].mov Die folgende Tabelle zeigt ein Beispiel, wie dies auf dem LCD-Display angezeigt würde: BMC01_1_2012-08-08_1631_C0002.mov QuickTime Movie-Dateiname BMC01_1_2012-08-08_1631_C0002.mov Kamera-ID BMC01_1_2012-08-08_1631_C0002.mov Bandnummer Datum (8. August 2012) BMC01_1_2012-08-08_1631_C0002.mov...
Página 153: Display-Einstellungen (Display Settings)
Sie können Ihr Video auf einem externen Display überwachen, und zwar über den HDMI-Anschluss der Pocket Cinema Camera, oder den SDI-Anschluss der Cinema Camera bzw. der Production Camera 4K. Über die Einstellung für SDI- oder HDMI-Overlays lassen sich auf Ihrem Monitor nützliche Informationen anzeigen.
Página 154: Onscreen-Messwertanzeigen
Einstellungen Onscreen-Messwertanzeigen Die Production Camera 4K verfügt über zusätzliche Anzeigen wie „Recording Time Remaining" (verbleibende Aufzeichnungsdauer), Histogramm und „Peak Audio Meter" (Tonpegelmesser), die die Einstellung der optimalen Belichtung erleichtern und die Übersteuerung von Audio verhindern helfen. Rufen Sie diese zusätzlichen Anzeigen durch Ausführen einer Finger-Wischbewegung im unteren Touchscreen- Bereich auf.
Página 155: Anpassen Der Einstellungen
Drücken Sie die FOCUS-Taste bei Einsatz eines manuellen Objektivs einmal. Fokus-Zoom Drücken Sie bei Gebrauch der Pocket Cinema Camera zweimal OK, um heranzuzoomen und den Fokus auf eine Pixelskala von 1:1 zu bringen. Drücken Sie zweimal auf OK, um wieder herauszuzoomen.
Página 156: Statusleiste
Einstellungen Bildstabilisator Die Pocket Cinema Camera, Cinema Camera EF und Production Camera 4K unterstützen die Bildstabilisator- Funktion (Image Stabilizer, IS), die bei vielen aktiven Objektiven anzutreffen ist. Stellen Sie den Stabilisator- Schalter einfach auf ON, um diese Funktion auf Ihrer Kamera zu nutzen. Wenn das Objektiv ebenfalls über einen Stabilisator-Modus-Schalter verfügt, stellen Sie diesen auf den entsprechenden Modus für Standbild...
Página 157: Eingabe Von Metadaten
Metadaten direkt in die Kamera eingeben. Metadaten werden in den aufgenommenen Dateien gespeichert und über die Schnittsoftware kann man einfach darauf zugreifen. Pocket Cinema Camera Schritt 1. Drücken Sie einmal auf OK, um die Slate anzuzeigen. Schritt 2. Verwenden Sie die Richtungstasten zum Auswählen des Textes, den Sie ändern möchten, und drücken Sie OK.
Página 158: Videoausgang Der Kamera
Videoausgang der Kamera Videoausgang der Kamera Waveform-Monitoring über Thunderbolt Wenn Ihre Cinema Camera oder Production Camera 4K an einen Mac OS X- oder Windows-Computer mit Thunderbolt-Technologie angeschlossen ist, bietet sie eine leistungsfähige Lösung für das Waveform- Monitoring. Die Thunderbolt-Schnittstelle der Blackmagic Cinema Camera gibt stets HD1080p-Video in unkomprimiertem 10-Bit-Format aus.
Página 159: Anwendung Von Blackmagic Ultrascope
Die Schnittstelle der Blackmagic UltraScope Software erfordert einen Computerbildschirm mit einer Auflösung von mindestens 1280 x 800 Pixeln für die gleichzeitige Anzeige von zwei Scopes. Für die gleichzeitige Ansicht aller sechs Scopes empfiehlt Blackmagic Design Computerbildschirme mit einer Auflösung von 1920 x 1200 oder 1920 x 1080 Pixeln.
Página 160 Videoausgang der Kamera Für die Display-Ansicht erforderliche Bildschirmauflösungen ‚ Vollbildschirm-Ansicht 1920 x 1200 Pixel oder 1920 x 1080 Pixel. Die Vollbildschirm-Ansicht ist nur dann verfügbar, wenn Ihr Bildschirm diese Auflösungen unterstützt. ‚ Doppelbild-Ansicht: Mindestauflösung von 1280 x 800 Pixeln. Blackmagic UltraScope-Anzeigen Blackmagic UltraScope Software ist sehr praktisch, um auf Ihrer Blackmagic-Kamera präzise Video- und Audiopegel aufrechtzuerhalten.
Página 161 Videoausgang der Kamera Vektorskop-Anzeige Das Vektorskop ist praktisch zur Überwachung der Farbbalance und -sättigung des Videosignals Ihrer Blackmagic-Kamera. Weist Ihr Signal einen dominanten grünen Farbstich auf, so wird das Gros der Bilddaten in Richtung des grünen Bereichs des Vektorskops angeordnet. Vergleichsweise werden die Bilddaten einer Aufnahme mit neutraler Farbbalance gleichmäßig im mittleren Bereich verteilt.
Página 162: Monitoring Mit Sdi
Videoausgang der Kamera Monitoring mit SDI Die Blackmagic Cinema Camera unterstützt 3G-SDI, d. h. sie kann für die Ausgabe von unkomprimiertem Video in 10-Bit 4:2:2 an Router, Monitore, SDI-Aufnahmegeräte, Broadcast-Mischer und andere SDI-Geräte verwendet werden. Die Production Camera 4K unterstützt 6G-SDI, d. h. beliebige SDI-Monitore sowie 4K-Mischer, wie beispielsweise der ATEM Production Studio 4K, können daran angeschlossen werden.
Página 163: Postproduktions-Workflow
über jeden beliebigen Mac OS X- oder Windows-Computer, der einen SD-Kartensteckplatz hat und an ein SD-Kartenlesegerät angeschlossen ist. Schritt 1. Entfernen Sie die SD-Karte aus der Pocket Cinema Camera und stecken Sie diese in den SD- Kartensteckplatz oder das SD-Kartenlesegerät Ihres Computers ein. Der Zugriff auf die SD-Karte...
Página 164: Bearbeiten Ihrer Clips
Postproduktions-Workflow Bearbeiten Ihrer Clips Um Clips mit Ihrer bevorzugten Schnittsoftware zu bearbeiten, können Sie die Clips auf ein internes/externes Laufwerk oder RAID kopieren und die Clips anschließend in die Software importieren. Oder importieren Sie Ihre Clips direkt von Ihrer SD-Karte oder Ihrer SSD mit einem externen SATA-Adapter, SSD-Dock oder Dockingkabel. Verwendung von RAW-Dateien mit DaVinci Resolve VIDEO DATA Aufnahmen im CinemaDNG RAW-Format können aufgrund Ihrer hohen Informationsdichte verwaschen oder...
Página 165: Anwendung Von Final Cut Pro X
Postproduktions-Workflow Prüfen Sie zumindest noch kurz die Timeline, ob es Aufnahmen mit übermäßiger Belichtung oder Farbproblemen gibt. Wenn Sie mit dem Erscheinungsbild der Clips auf der Timeline zufrieden sind, können Sie Ihre Clips nach ProRes exportieren. So exportieren Sie Ihre Clips: Schritt 1.
Página 166: Anwendung Von Avid Media Composer
Postproduktions-Workflow Anwendung von Avid Media Composer Um Ihre DNxHD-Clips mit Avid Media Composer 7 zu bearbeiten, müssen Sie ein neues Projekt erstellen, das dem Videoformat und der Framerate Ihres Clips entspricht. In diesem Beispiel werden Clips mit einer Kamera-Einstellung DNxHD 1080i59.94 bearbeitet. Schritt 1.
Página 167: Anwendung Von Autodesk Smoke 2013
Postproduktions-Workflow Anwendung von Autodesk Smoke 2013 Erstellen Sie zum Bearbeiten Ihrer Clips in Autodesk Smoke 2013 ein neues Projekt, das dem Videoformat, der Bittiefe, dem Frametyp und der Framerate Ihrer Clips entspricht. In diesem Beispiel wurden Clips mit der Kamera-Einstellung ProRes 422 (HQ) 1080p25 aufgenommen. Schritt 1.
Página 168: Blackmagic Camera Utility (Dienstprogramm)
Schließen Sie nach der Installation des aktuellsten Blackmagic Camera Utility auf Ihrem Computer ein USB- Kabel zwischen dem Computer und der Kamera an. Bei der Pocket Cinema Camera befindet sich der Mini- USB-2.0-Anschluss im Inneren des Akkufachs. Bei der Cinema Camera und Production Camera 4K befindet sich der Mini-USB-2.0-Anschluss hinter der Öffnung im SSD-Fach.
Página 169: Anschluss Von Zubehör
Zubehör Anschluss von Zubehör Handgelenkschlaufe Die Pocket Cinema Camera wird mit einer Handschlaufe geliefert, mit der sie sich unterwegs bequem an verschiedenste Aufnahmeorte tragen lässt. Führen Sie die kurze Schlinge der Handschlaufe durch die Handschlaufen-Befestigungsklammer an der Kamera, die sich unten rechts bei der LCD-Anzeige befindet. Führen Sie die lange Schlinge der Handschlaufe durch die kurze Schlinge.
Página 170 Anschluss von Zubehör Kamerahandgriffe Optionale Kameragriffe für die Cinema Camera und Production Camera 4K ermöglichen das Aufnehmen an Orten, an denen Sie sich schnell mit der Kamera bewegen müssen. Die Haltegriffe helfen Ihnen dabei, Ihre Aufnahme zu stabilisieren und hautnah am Geschehen zu bleiben! Machen Sie das Schraubgewinde auf der Kameraunterseite ausfindig und drehen Sie die Führungsschraube ein, um die Griffe an der Kamera zu befestigen.
Página 171: Hilfe
Austausch des Akkus eine geringe Gebühr für die Kosten des Akkus, Arbeitszeit und Rücksendung der Kamera. Bitte wenden Sie sich an den Blackmagic Design Support, um herauszufinden, an welche Adresse die Kamera zu versenden ist, wie Sie sie sicher verpacken und wie viel der Austausch in Ihrem Land kostet.
Página 172 Lüfter. Wenn Sie feststellen, dass der Lüfter nicht funktioniert, oder dass er seltsame Geräusche von sich gibt, schalten Sie die Kamera aus und kontaktieren Sie zum Austausch des Lüfters den Blackmagic Design Support. Sie sollten eine antistatische Lasche verwenden, um die Kamera im geöffneten Zustand nicht zu beschädigen.
Página 173: Garantie
Blackmagic Design gewährt eine Garantie auf Material- und Verarbeitungsfehler von 12 Monaten ab Kaufdatum. Wenn sich ein Produkt innerhalb dieser Garantiezeit als fehlerhaft erweist, wird die Firma Blackmagic Design nach ihrem Ermessen das defekte Produkt entweder ohne Kosten für Teile und Arbeitszeit reparieren, oder Sie erhalten im Austausch für das defekte Produkt einen Ersatz.
Página 174: Blackmagic Cameras
Manual de Instalación y Funcionamiento Blackmagic Cameras Mac OS X ™ Español Windows ™ julio de 2014...
Página 175 Esperamos que utilices nuestras cámaras de forma creativa y logres obtener imágenes asombrosas. ¡Tenemos mucho entusiasmo por ver plasmada toda tu creatividad! Grant Petty Director Ejecutivo de Blackmagic Design...
Página 176 Elección de una tarjeta SD rápida Edición con Avid Media Composer Conexiones Edición con Adobe Premiere Pro CC Edición con Autodesk Smoke 2013 Blackmagic Pocket Cinema Camera Blackmagic Cinema Camera y Production Camera 4K Programa utilitario de la cámara Ajustes Accesorios Ajustes de la cámara (Camera Settings)
Página 177: Comienzo
Comienzo Comienzo Introducción a las Cámaras Blackmagic IRIS FOCUS Características: Blackmagic Pocket Cinema Camera 1. BOTÓN DE GRABACIÓN Presione este botón para grabar secuencias en la tarjeta SD (ver pág. 178). MENU 2. CONTROLES DE TRANSPORTE Utilice estos botones para reproducir, avanzar, retroceder o saltar secuencias (ver pág. 179).
Página 178 Comienzo Características: Blackmagic Cinema Camera y Production Camera 4K 1. BOTÓN DE GRABACIÓN Graba vídeos en el dispositivo SSD (ver pág. 178). 2. BOTÓN DE CONTROL DEL DIAFRAGMA Este botón activa el control del diafragma electrónico en la EF Cinema Camera y la Production Camera 4K. Ajuste la abertura del objetivo presionando los botones de avance, retroceso y reproducción (ver pág.
Página 179: Montaje Del Objetivo
Paso 1. El punto en el objetivo debe estar alineado con el punto en la montura de la cámara. Muchos Montaje y desmontaje de un objetivo (Pocket Cinema Camera) objetivos tienen un punto azul, rojo o blanco, o algún otro indicador.
Página 180 Comienzo Cinema Camera / Production Camera 4K Estos modelos de cámara tienen baterías internas que se cargan mediante el adaptador de CC incluido. La cámara puede cargarse y funcionar mientras está conectada a la corriente y cambiará de una fuente de alimentación a otra sin interrupción.
Página 181: Inserción De Una Tarjeta Sd
Comienzo Inserción de una tarjeta SD Puede insertar una tarjeta SDHC o SDXC en la Pocket Cinema Camera: Paso 1. En la parte inferior de la cámara, empuje el seguro de la tapa hacia el objetivo para acceder al compartimiento de la batería.
Página 182: Grabación
Blackmagic Cinema Camera Blackmagic Production Presione el botón REC en la parte superior de la cámara Cinema Camera Camera 4K (Pocket Cinema Camera) Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422 Apple ProRes 422...
Página 183: Reproducción De Secuencias
Comienzo Formatos de vídeo compatibles con las cámaras Blackmagic Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 1920 x 1080p23.98 2400 x 1350 12-bit 2.5K RAW 4000 x 2160 12-bit RAW 1920 x 1080p24 1920 x 1080p23.98 3840 x 2160p23.98 1920 x 1080p25 1920 x 1080p24...
Página 184: Dispositivos Ssd
Kingston HyperX 240GB SSD Si el dispositivo SSD no tiene la velocidad suficiente, utilice uno más rápido o intente grabar en un formato HD comprimido, por ejemplo ProRes o DNxHD. Visite el sitio web de Blackmagic Design para más información.
Página 185: Preparación Del Dispositivo Ssd Para La Grabación
Dispositivos SSD Preparación del dispositivo SSD para la grabación Los dispositivos SSD utilizados con la Cinema Camera o la Production Camera 4K deben tener un formato HFS + o exFAT. Estos formatos de disco permiten grabar secuencias largas en archivos individuales. El formato HFS + también se conoce como Mac OS Extended.
Página 186: Comprobación De La Velocidad Del Dispositivo
Dispositivos SSD Comprobación de la velocidad del dispositivo La aplicación Blackmagic Disk Speed Test permite medir la velocidad de lectura y escritura de una unidad de almacenamiento y muestra los resultados en diferentes formatos de vídeo. Si alguna vez se preguntó si su disco duro es adecuado para reproducir ("leer") determinado formato de vídeo, puede utilizar Disk Speed Test para conocer el rendimiento del dispositivo con un solo clic.
Página 187: Tarjetas Sd
Preparación de tarjetas SD para la grabación Las tarjetas SD utilizadas con la Pocket Cinema Camera deben tener un formato HFS + o exFAT. Estos formatos de disco permiten grabar secuencias largas en archivos individuales. El formato ExFAT es compatible con los sistemas operativos Windows y Mac OS X.
Página 188: Conexiones
Salida HDMI El puerto micro HDMI de la Pocket Cinema Camera permite transmitir vídeos en formato HD1080p de 10 bits sin compresión, incluso durante la grabación. Puede utilizarse para transmitir vídeo a routers, monitores, dispositivos de captura, consolas de difusión y otros dispositivos HDMI.
Página 189: Blackmagic Cinema Camera Y Production Camera 4K
Conexiones Blackmagic Cinema Camera y Production Camera 4K Mando a distancia LANC El puerto remoto de la cámara puede utilizarse para comenzar y detener la grabación a distancia, controlar el diafragma y realizar ajustes al enfoque manual cuando se utiliza un objetivo compatible. El puerto consiste en una conexión estéreo de 2,5 mm que utiliza el protocolo LANC estándar.
Página 190: Ajustes
Cancel para descartar los cambios. Ajuste de la fecha y la hora Si desea ajustar la fecha y la hora en la Pocket Cinema Camera, presione + o - para cambiar el año, el mes y el día.
Página 191: Ángulo Del Obturador
Ajustar el valor ISO resulta útil cuando se toman fotografías en diferentes condiciones de iluminación. El valor ISO óptimo para la Pocket Cinema Camera y la Cinema Camera es 800ASA. En la Production Camera 4K, seleccione el menor valor ISO posible según las condiciones de iluminación.
Página 192: Ajustes Del Audio (Audio Settings)
Ajustes Ajustes del audio (Audio Settings) Para cambiar los ajustes de entrada y control de audio en la cámara, presione el botón MENU y seleccione el ícono del micrófono a la izquierda de la pantalla. Entrada para micrófono La entrada del micrófono permite ajustar el volumen de grabación del micrófono integrado. Deslice el control de audio hacia la izquierda o la derecha para aumentar o disminuir el volumen.
Página 193: Ajustes De Grabación (Recorder Settings)
Este ajuste permite filmar vídeo utilizando una curva logarítmica y ofrece 13 pasos de rango dinámico en la Pocket Cinema camera y la Cinema Camera, o 12 pasos en la Production Camera 4K. El rango dinámico aumenta los niveles de contraste para aprovechar al máximo las ventajas de los programas de corrección de color, tales como DaVinci Resolve.
Página 194: Velocidad De Fotogramas
Ajustes Velocidad de fotogramas La cámara Blackmagic cuenta con cinco ajustes diferentes para la velocidad de fotogramas: 23.98 fps, 24 fps, 25 fps, 29.97 fps y 30 fps. Ajuste la velocidad de fotogramas utilizando las flechas en el menú. Intervalo de tiempo Este ajuste le permite grabar una imagen fija en los siguientes intervalos: Fotogramas: 2 - 10 Segundos: 1 - 10, 20, 30, 40, 50...
Página 195: Convención Para Nomenclatura De Archivos
Ajustes Convención para nomenclatura de archivos Pocket Cinema Camera La Pocket Cinema Camera utiliza la siguiente convención para nombrar archivos al grabar una secuencia de vídeo: [Camera ID]_[Reel Number]_[yyyy-mm--dd]_[hhmm]_C[Clip number].mov La tabla a continuación muestra un ejemplo de cómo aparecería en la pantalla: BMC01_1_2012-08-08_1631_C0002.mov...
Página 196: Ajustes De La Pantalla (Display Settings)
Active la función Cebra y seleccione el nivel de advertencia utilizando las flechas izquierda y derecha. Superposiciones SDI/HDMI El puerto HDMI (Pocket Cinema Camera) o el puerto SDI (Cinema Camera / Production Camera 4K) permite monitorizar vídeo en una pantalla externa.
Página 197: Parámetros En Pantalla
Ajustes Parámetros en pantalla La Production Camera 4K brinda información adicional en la pantalla, tal como el tiempo de grabación restante, el histograma de la señal y los niveles del audio. Estos datos permiten determinar el valor óptimo de exposición y ayudan a evitar distorsiones auditivas. Para ver dicha información, toque la parte inferior de la pantalla táctil y deslice el dedo hacia arriba.
Página 198: Modificación De Los Ajustes
Cuando utilice un objetivo manual, presione el botón FOCUS una vez para activar el indicador de enfoque. Enfoque mediante acercamiento de la imagen En la Pocket Cinema Camera, presione OK dos veces para acercar la imagen y ajustar el enfoque a una escala 1:1. Presione dicho botón dos veces para alejar la imagen.
Página 199: Estabilizador De Imagen
Ajustes Estabilizador de imagen Las cámaras permiten utilizar la función de estabilización de imagen (IS) disponible en muchos objetivos activos. Simplemente encienda el estabilizador para utilizarlo con la cámara. Si el objetivo también cuenta con Modo de Estabilización, ajústelo para imágenes fijas o en movimiento. Al usar la batería, la cámara sólo activará...
Página 200: Ingreso De Metadatos
La pantalla de la cámara tiene diversos fines, los cuales incluyen ingresar metadatos directamente mediante la función Slate (pizarra). Los metadatos se almacenan en los archivos grabados y los programas de edición pueden acceder fácilmente a los mismos. Pocket Cinema Camera Paso 1. Presione OK una vez para que aparezca la pizarra.
Página 201: Salida De Vídeo De La Cámara
Salida de vídeo de la cámara Salida de vídeo de la cámara Monitorización de la forma de onda mediante Thunderbolt Al conectarse a un ordenador con sistema operativo Mac OS X o Windows que cuente con tecnología Thunderbolt, las cámaras pueden utilizarse para controlar la forma de onda. El puerto Thunderbolt de la Cinema Camera permite transmitir vídeos en formato HD1080p de 10 bits sin compresión.
Página 202: Uso De Blackmagic Ultrascope
Para ver dos indicadores en forma simultánea, es necesario contar con un monitor con una resolución mínima de 1280 x 800 píxeles. Blackmagic Design recomienda una resolución de 1920 x 1200 o 1920 x 1080 para usar los seis visualizadores en forma simultánea.
Página 203: Componentes Rgb
Salida de vídeo de la cámara Resolución de la pantalla para modos de visualización ‚ Pantalla completa: 1920 x 1200 píxeles o 1920 x 1080 píxeles. Si el monitor no es compatible con dichas resoluciones, la vista en pantalla completa no estará disponible. ‚...
Página 204: Medición De Audio
Salida de vídeo de la cámara Vectorscopio Este modo es útil para monitorizar el balance y la saturación del color en la señal de vídeo de la cámara. Si la señal tiene una dominante cromática verde, la mayoría de la información de la imagen se ubicará en la zona verde del vectorscopio.
Página 205: Monitorización Mediante Sdi
Salida de vídeo de la cámara Monitorización mediante SDI La Cinema Camera de Blackmagic es compatible con la interfaz 3G-SDI, de forma que puede utilizarse para transmitir vídeos 4:2:2 de 10 bits a routers, monitores, dispositivos de captura SDI, consolas de difusión y cualquier otro dispositivo SDI.
Página 206: Trabajos De Post-Producción
Trabajos de post- producción Trabajos de post-producción Acceso a archivos en dispositivos SSD Para importar secuencias desde un dispositivo SSD: Paso 1. Retire el dispositivo de la cámara. Paso 2. Puede conectar el dispositivo a un ordenador Mac OS X o Windows mediante un puerto eSATA o Thunderbolt.
Página 207: Edición De Secuencias
Trabajos de post-producción Edición de secuencias Para editar las secuencias de vídeo utilizando su programa de edición favorito, puede copiarlas a una unidad interna/externa o RAID y luego importarlas desde el programa. De forma alternativa, las secuencias se pueden importar directamente desde la tarjeta SD o el dispositivo SSD utilizando un adaptador externo SATA, o un soporte o cable de conexión.
Página 208: Edición Con Cut Pro X
Trabajos de post-producción Como mínimo, compruebe la línea de tiempo rápidamente para ver si hay planos con demasiada exposición o problemas de color. Cuando esté satisfecho con la apariencia de las secuencias de vídeo en la línea de tiempo, expórtelas a ProRes. Para exportar las secuencias: Paso 1.
Página 209: Edición Con Avid Media Composer
Trabajos de post-producción Edición con Avid Media Composer Para editar secuencias DNxHD con Avid Media Composer 7, es necesario crear un nuevo proyecto en el cual el formato y la velocidad de fotogramas coincidan con los de la secuencia que se desea editar. En este ejemplo, las secuencias se ajustan según los parámetros DNxHD 1080i59.94 de la cámara.
Página 210: Edición Con Autodesk Smoke 2013
Trabajos de post-producción Edición con Autodesk Smoke 2013 Para editar las secuencias utilizando Autodesk Smoke 2013, es necesario crear un nuevo proyecto en el cual el formato y la velocidad de fotogramas coincidan con los de la secuencia que se desea editar. En este ejemplo, las secuencias se ajustan según los parámetros ProRes 422 (HQ) 1080p25 de la cámara.
Página 211: Programa Utilitario De La Cámara
Después de instalar la última versión del programa utilitario, conecte el ordenador a la cámara mediante un cable USB. En la Pocket Cinema Camera, el puerto mini USB 2.0 se encuentra dentro del compartimiento de la batería. En la Cinema Camera y la Production Camera 4K, el puerto mini USB 2.0 se encuentra detrás de la tapa para el dispositivo SSD.
Página 212: Accesorios
Correa de mano La Pocket Cinema Camera incluye una correa para llevarla en la mano de un lugar a otro. Para ajustarla, pase el cordón ubicado en el extremo de la correa a través del gancho en la parte inferior derecha de la pantalla.
Página 213 Accesorios Manijas Las manijas opcionales para la Cinema Camera y la Production Camera 4K permiten filmar en lugares donde es necesario moverse rápidamente. Las manijas permiten estabilizar los planos y seguir la acción. Localice la rosca de ¼ en la parte inferior de la cámara e inserte tornillo para colocar las manijas en la cámara.
Página 214: Ayuda
Ayuda Cómo obtener ayuda La forma más rápida de obtener ayuda es visitando las páginas de asistencia técnica de Blackmagic Design, donde podrá acceder al material de apoyo más reciente disponible para su modelo de cámara. Páginas de asistencia técnica de Blackmagic Design En el Centro de Asistencia Técnica de Blackmagic Design (www.blackmagicdesign.com/support) encontrará...
Página 215: Reemplazo Del Ventilador
Si tira de estos cables en forma accidental, podrían desconectarse de un lugar inaccesible dentro de la cámara y deberá enviarla a un centro de asistencia técnica de Blackmagic Design para su reparación. Paso 4.
Página 216: Garantía
(c) reparar cualquier daño o mal funcionamiento provocado por el uso de piezas o repuestos no suministrados por Blackmagic Design; o (d) brindar servicio técnico a un producto que haya sido modificado o integrado con otros productos, cuando dicha modificación o integración tenga como resultado un aumento de la dificultad o el tiempo necesario para reparar el producto.
Página 217: Blackmagic Cameras
安装操作手册 Blackmagic Cameras Mac OS X ™ 中文 Windows ™ 2014年7月...
Página 218 欢迎辞感谢您购买Blackmagic摄影机! 这三款摄影机是我们为您精心设计和打造，它们适用于日常乃至专业制作的各个工作流程。本公司出品的新Pocket Cinema Camera是一款有13挡动态范围的Super 16数字摄影机，精致小巧，可随身携带。此外，我公司的 Cinema Camera可录制无压缩CinemaDNG RAW文件格式。而Production Camera 4K则是一款具有全域快门和6G-SDI输出的Super 35 Ultra HD 4K 摄影机。这几款摄影机可录制Flat格式（低对比度）的文件，也就是说，它们可通过传感器保留宽动态范围画面，并以标准文件格式录制，以便在各种视频软件下进行剪辑。这样您在使用内附的DaVinci调色软件时便可最大限度的发挥您的艺术才华！这意味着您在录制的时候可以获得电影级的拍摄体验，同时，采集和保留的素材片段内容越丰富，您就越能畅通无阻的发挥您的想象力进行创作。此...
Página 219 处理SD卡上的文件素材的剪辑 SD卡录制前的准备事项 Final Cut Pro X的使用选择高速SD卡 Avid Media Composer的使用接口 Adobe Premiere Pro CC的使用 Autodeck Smoke 2013的使用 Blackmagic Pocket Cinema Camera Blackmagic Cinema Camera和Production Camera 4K Blackmagic Camera Utility 设置安装配件 Camera Settings（摄影机设置） Audio Settings（音频设置）帮助 Recorder Settings（录机设置）...
Página 220: Blackmagic Cameras摄影机系列简介
入门入门 Blackmagic Cameras摄影机系列简介 IRIS FOCUS Blackmagic Pocket Cinema Camera的各项功能 1. 录制按钮（REC）按此按钮开始录制素材片段并保存至SD卡。详见第220页。 MENU 2. 播放控制这些按钮可分别播放、跳过和搜索素材片段。详见第221页。 3. 镜头卡口 IRIS FOCUS 微型4/3 （MFT）镜头卡口用于各款镜头。详见第217页。 4. 电池仓滑动释放杆打开电池仓盖后，可进行以下操作： ‚ 安装或取出可充电锂离子电池。详见第217页。 MENU ‚ 插入SDHC或SDXC卡进行录制。详见第219页。...
Página 221 入门 Blackmagic Cinema Camera及Production Camera 4K的各项功能 1. 录制按钮（REC）将素材片段录制到SSD上。详见第220页。 2. 光圈按钮（Iris）光圈按钮可激活EF Cinema Camera及Production Camera 4K上的电子光圈控制功能。调节镜头光圈可按 “向前跳过／搜索播放” 按钮和 “向后跳过／搜索播放” 按钮。详见第235页。 3. LCD触摸屏录制和播放素材片段时可通过LCD屏幕监看。使用菜单功能时可通过LCD屏幕进行选择和设置。详见第237页。 4. 对焦按钮（Focus）按此按钮可在LCD屏幕上进行峰值对焦。详见第235页。 5. 播放控制按这些按钮分别可以停止、跳过／搜索或播放素材片段。详见第221页。 6.
Página 222: 安装镜头
第三步：取下镜头时，按住锁定按钮，同时逆时针旋转镜头直至其标志点朝向摄影机顶部，然后小心将镜头取下。在没有安装镜头时，请务必使用镜头卡口的防尘盖，以免灰尘进入机身，影响传感器。启动摄影机 Pocket Cinema Camera 在Cinema Camera和Production Camera 4K上安装和取下镜头启动Pocket Cinema Camera之前，请先安装电池。第一步：找到位于机身底部的电池仓，朝镜头方向滑动解锁杆，打开电池仓盖。第二步：将金色接触点朝向电池仓，白色箭头朝向镜头，将电池边缘扣住桔黄色卡舌，并顺势将电池安装到电池仓内，直至电池完全进入电池仓。按下桔黄色卡舌释放电池。第三步：关闭电池仓盖，向右滑动解锁杆以锁定电池仓盖。第四步：按下位于后面板右下角的电源按钮，电源状态显示条会出现在LCD屏幕下方的状态栏中。...
Página 223 入门 Cinema Camera和Production Camera 4K Cinema Camera和Production Camera 4K配有内置电池并可以使用内附的直流电适配器进行充电。摄影机可以在连接直流电电源的情况下进行充电和操作，并可保证切换电源时不会中断运行。使用USB接口亦可充电，但充电速度较慢，因此建议使用直流电适配器充电。第一步：按触摸屏下方的电源按钮，状态栏会显示在LCD屏幕下方。第二步：长按电源按钮关机。准备完毕！现在可以安装SSD开始录制了！使用内附的直流电适配器为内置电池充电并为摄影机提供电源。长按电源按钮关机。...
Página 224: 安装sd卡
入门安装SD卡将SDXC和SDHC卡安装到Blackmagic Pocket Cinema Camera步骤如下：第一步：找到位于机身底部的卡槽，朝镜头方向滑动解锁杆，打开电池仓盖。第二步：将SD卡的金色接触点对向镜头，插入SD卡直至锁定。将SD卡往里按即可弹出SD卡。第三步：关闭电池仓盖，向右滑动解锁杆以锁定电池仓盖。第四步：启动摄影机。摄影机检查SD卡时，状态栏会显示一个移动的点。检查完毕后会显示 “READY” （准备就绪）。内附的SD卡仅用于软件安装，不适用于视频录制。推荐使用的SD卡清单详见第226页。安装SSD 2.5" 9.5 mm SSD （HFS+ 或exFAT文件系统）适用于Cinema Camera和Production Camera 4K，为Pocket Cinema Camera安装SD卡...
Página 225 Blackmagic摄影机系列可录制多种不同格式的视频，这取决于您使用的摄影机型号。您可根据工作流程需要尝试并选择最适合的格式。 Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 按下位于Pocket Cinema Camera机身顶部的录制按钮 Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422 Apple ProRes 422 Apple ProRes 422 Apple ProRes 422 LT...
Página 226: 播放素材片段
入门 Blackmagic摄影机系列支持的视频格式 Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 1920 x 1080p23.98 2400 x 1350 12-bit 2.5K RAW 4000 x 2160 12-bit RAW 1920 x 1080p24 1920 x 1080p23.98 3840 x 2160p23.98 1920 x 1080p25 1920 x 1080p24 3840 x 2160p24 1920 x 1080p29.97 1920 x 1080p25...
Página 227: 关于ssd
‚ PNY 240GB Prevail SSD (firmware 5.0.2) ‚ OWC 120GB Mercury Extreme Pro 6G (Firmware Rev 5.0.7) 此外，以下几款SSD硬盘只适用于录制压缩视频： ‚ Crucial 256GB M4 (firmware 000F) ‚ Sandisk Extreme 120GB ‚ OCZ Agility 3 240GB 如果您的SSD硬盘出现丢帧现象，请尝试其他SSD硬盘，或使用压缩HD录制格式，比如ProRes或DNxHD，因为它们的数据速率较低。请登录Blackmagic Design网站获取最新信息。 Kingston HyperX 240GB SSD...
Página 228: Ssd录制前的准备
关于SSD SSD录制前的准备 Cinema Camera和Production Camera 4K使用的SSD必须被格式化为HFS+或exFAT。这类硬盘格式可在单一片段上录制较长时间。 HFS+也被称为Mac OS 扩展。因为它支持 “日志功能” ，所以被广为推荐。当硬件或软件出现故障时，存储在带日志记录功能的SSD上的数据能更快的恢复，而且出现文件破坏的可能性也较小。 Mac OS X原生支持HFS+。 ExFAT受Mac OS X及Windows原生支持，因此无需另外购买软件。但是exFAT不支持日志功能，也就是说，其数据较易破坏，并且在软件或硬件发生故障的情况下不易恢复。在Mac OS X电脑上格式化SSD Mac OS X自带的 “磁盘工具” 可将硬盘格式化为HFS+或exFAT格式。由于格式化后硬盘内所有文件都被清除，因此请务必在格式化硬盘前备份所有重要文件。在Mac OS X操作系统下使用...
Página 229 关于SSD 检查硬盘速度 Blackmagic Disk Speed Test是一款别具趣味的应用程序。它可以测量存储介质的读写速度，并将测试结果以视频格式的方式显示出来。如果您想知道您的硬盘是否适合记录（即 “写” ）和播放（即 “读” ）某种格式的视频，您可以使用 Disk Speed Test进行测速。只需点击 “Start” （开始）按钮即可开始测试硬盘性能！ Disk Speed Test 甚至还能显示您的硬盘能容纳多少视频流！ Disk Speed Test是Blackmagic Cinema Camera和Production Camera 4K摄影机的附件Blackmagic Camera Software Utility中免费附赠的一款应用程序。 Blackmagic Camera Software Utility还可从我公司网站免费下载。...
Página 230: 关于sd卡
第四步：设置文件系统为 “exFAT” ，将分配单元大小设置成128kb。第五步：输入卷标，选择 “快速格式化” ，点击 “开始” 。第六步： SD卡会迅速格式化，以备使用。选择高速SD卡对Blackmagic Pocket Cinema Camera来说，使用SDHC和SDXC卡是至关重要的。因为这些卡有着快速的数据处理速度和较大的存储容量。推荐使用的SDHC和SDXC卡型号如下： ‚ Delkin Devices 16GB Elite SDHC UHS-I ‚ Sandisk 64GB Extreme SDXC UHS-I ‚ Sandisk 16GB Extreme Pro SDHC UHS-I ‚...
Página 231: Blackmagic Pocket Cinema Camera
接口接口 Blackmagic Pocket Cinema Camera LANC遥控摄影机上的遥控端口可用于遥控录制开始和结束，并可在使用兼容镜头时控制光圈数值并进行手动对焦。该端口的规格为2.5 mm立体声插孔，使用标准LANC协议。耳机把耳机插入3.5mm立体声耳机插孔可在录制和播放素材片段时监听音频。音频输入 3.5mm立体声音频接口可连接麦克风或线路输入。请务必妥善调节音频设置，以免音频过轻或过响。如果音频持续处于过响状态，摄影机会自动切换到线路输入。 HDMI输出微型HDMI端口即使在录制时也能以10-bit无压缩HD1080p输出视频。它可用于将视频输出到各类矩阵、监视器、视频采集设备、广播级切换台以及其他HDMI设备。电源请使用0.7mm 12 – 20V电源输入为摄影机提供电源或进行充电。请使用USB端口将Blackmagic Pocket Cinema Carema连接到电脑上进行内部软件升级。 USB端口位于电池仓内。...
Página 232: Blackmagic Cinema Camera和production Camera 4K
接口 Blackmagic Cinema Camera和Production Camera 4K LANC遥控摄影机上的遥控端口可用于遥控录制开始和结束，并可在使用兼容镜头时控制光圈数值并进行手动对焦。该端口的规格为2.5 mm立体声插孔，使用标准LANC协议。耳机把耳机插入3.5mm立体声耳机插孔可在录制和播放素材片段时监听音频。音频输入 1/4英寸TRS音频接口可连接麦克风或线路输入。请务必妥善调节音频设置，以免音频过轻或过响。如果音频持续过响，摄影机会自动切换到线路输入。 SDI输出 Blackmagic Cinema Camera支持3G-SDI，因此可将无压缩10-bit 4:2:2视频输出到各类矩阵、监视器、 SDI采集设备、广播级切换台以及其他SDI设备。 Production Camera 4K支持6G-SDI，可连接到任何SDI监视器或4K切换台，如ATEM Production Studio 4K。 Thunderbolt 通过Thunderbolt技术将Cinema Camera或Production Camera 4K连接到Mac OS X或Windows电脑时，这两款摄影机可成为强大的波形监看和调色解决方案。...
Página 233: Camera Settings（摄影机设置
如果您使用多台Blackmagic摄影机，设置摄影机ID会令您获益匪浅。这样便能在录入的素材片段元数据中显示ID。摄影机ID可在屏幕键盘上进行修改。新的摄影机ID输入完毕后，选择 “Enter” （确定）保存内容，或选择 “Cancel” （取消）撤销修改。 Setting Date and Time （设置日期和时间） Pocket Cinema Camera上的日期和时间，可通过 “＋” 或 “－” 按钮修改年月日设置。 Blackmagic摄影机系列统一使用24小时制。选择 “＋” 或 “－” 按钮可设置时间。如果您携带 Blackmagic摄影机去往不同时区，您需要手动将时间设置成当地时间和日期。如果您的Blackmagic摄影机长期未经使用，其内部时间可能需要重设。因此请务必在录制前核对日期和时间。如果使用USB将摄影机连接到电脑，并运行Blackmagic Camera Utility，摄影机的时...
Página 234 设置在不同光线条件下录制时， ISO （感光度）设置是非常有帮助的。 Pocket Cinema Camera和 Cinema Camera的最佳ISO值为800ASA。 Production Camera 4K在现有光条件下可选择最低ISO值。您可根据具体情况设置较高或较低的ISO值。例如，在光线较暗的环境下， ISO调到1600ASA 会相对合适，但可能会造成一些可见噪点。在明亮环境下， ISO调到400ASA可以更好的拍摄浓艳的色彩。使用菜单中的箭头标志来调节ISO值。 White Balance （白平衡） Blackmagic摄影机有六种预设白平衡，可广泛用于各种色温条件。它们分别是： Camera Settings （摄影机设置）界面 ‚ 3200K钨丝灯模式 ‚ 4500K荧光灯模式 ‚ 5000K、 5600K、 6500K和7500K用于一天不同时段各种日光条件。...
Página 235: Audio Settings（音频设置
Audio Settings （音频设置）若要调整Blackmagic摄影机的音频输入及音频监听设置，按 “MENU” （菜单）按钮并选择显示屏左侧的麦克风图标。 Microphone Input （麦克风输入）麦克风输入可调整内置麦克风的录音电平。左右移动滑块来增减电平。 Pocket Cinema Camera有内置立体声麦克风， Cinema Camera和Production Camera 4K则配有内置单声道麦克风。没有连接外部音频源时，内置麦克风音频经由CH1 （1号通道）和CH2 （2号通道）录制。 Channel 1 and 2 Input Levels （CH1和CH2输入电平）外置音频接口可接收麦克风音频和线路音频。为避免外接音频过弱或过强以至失真，请务必适当...
Página 236: Recorder Settings（录机设置
在4K ProRes HQ、 4K ProRes 422、 4K ProRes LT、 4K ProRes Proxy及4K RAW录制格式之间选择。 Dynamic Range （动态范围） Blackmagic摄影机系列有两项动态范围设置： Film （电影）电影设置下的摄影机使用对数曲线进行拍摄， Pocket Cinema Camera和Cinema Camera具有13 挡动态范围， Production Camera 4K则有12挡。 Dynamic Range （动态范围）增加了对比度，可帮助您充分利用诸如DaVinci Resolve等调色软件。当以CinemaDNG RAW格式进行录制时，只能使用 “Film” （电影）动态范围设置。...
Página 237 设置 Frame Rate （帧率） Blackmagic摄影机有以下五种电影和视频拍摄常用的帧率可选： 23.98 fps, 24 fps, 25 fps, 29.97 fps, 30 fps。使用菜单中的箭头图标设置帧率。 Time Lapse Interval （间隔拍摄）区间这一设置可在以下间隔拍摄区间记录静帧：帧： 2 - 10 秒： 1 - 10, 20, 30, 40, 50 分： 1 - 10 Recording Settings （录制设置）界面比如，...
Página 238: 文件命名格式
设置文件命名格式 Pocket Cinema Camera Pocket Cinema Camera录制时使用的文件命名格式如下： [摄影机ID]_[卷号]_[年-月-日]_[小时分钟]_C[素材片段编号].mov LCD屏幕上显示的文件名样本详见下表： BMC01_1_2012-08-08_1631_C0002.mov QuickTime影片名称 BMC01_1_2012-08-08_1631_C0002.mov 摄影机ID BMC01_1_2012-08-08_1631_C0002.mov 卷号 BMC01_1_2012-08-08_1631_C0002.mov 日期（2012年8月8日） BMC01_1_2012-08-08_1631_C0002.mov 时间 (16:31 - 24小时制) BMC01_1_2012-08-08_1631_C0002.mov 素材片段编号对于CinemaDNG格式的文件，图像序列的文件夹也会以同样格式命名。 Blackmagic Cinema Camera和Production Camera 4K 根据您的选择，素材片段会分别使用CinemaDNG RAW、 ProRes或DNxHD QuickTime影片等格式。 Blackmagic Cinema Camera和Production Camera 4K录制时使用的文件命名格式如下：...
Página 239: Display Settings（显示设置
Brightness （亮度调节）向左向右移动滑块来调节LCD屏幕亮度。 Zebra （斑马纹） Blackmagic摄影机系列具有斑马纹功能，该功能可显示曝光度。视频中超过斑马纹曝光度的部分会显示对角线。开启斑马纹功能并通过向左向右箭头图标选择所需的斑马纹警戒水平。 SDI/HDMI Overlays （SDI／HDMI叠加）如果要在外接显示器上监看视频，可以使用Pocket Cinema Camera上的HDMI端子，或者Cinema Camera和Production Camera 4K上的SDI接口。 SDI和HDMI叠加设置可以在监视器上显示重要信息。使用箭头图标选择需要在SDI或HDMI信号上显示的信息。 All （全部） : 显示影格框和录制信息。 Status （状态） : 只显示录制信息，如F挡号码、帧率、电池电量等。 Guides （安全框） : 只显示安全区域边框。...
Página 240: 屏幕技监
设置屏幕技监 Production Camera 4K摄影机还增设了剩余录制时间提示、直方图显示以及音频峰值表等屏幕显示功能，可以帮助您设置最佳曝光值，并防止音频过载。用手指从触摸屏底部自下而上滑动可调出上述显示功能。向下滑动则可隐藏上述显示功能。直方图（Histogram）直方图可显示视频中的亮度分布。图中显示的最左侧为全黑，最右侧为全白。将视频信号控制在这一范围内可防止暗部和亮部出现限幅，从而保留画面各部分的细节。剩余录制时间（Recording Time Remaining）剩余录制时间提示可显示SSD硬盘当前所剩的记录时间。时间以小时和分钟的格式显示，具体显示内容取决于 Production Camera 4K的屏幕技监及状态栏您所选择的帧率及编解码器，如帧率为24fps的ProRes 422 （HQ）。当上述两项设置中的任何一项发生改变时，该提示会自动重新计算剩余时间。当您的SSD的剩余录制时间仅剩5分钟左右时，该提示会亮起红色；当剩余录制时间仅剩2分钟时，该提示会开始闪烁。音频峰值表...
Página 241: 调整设置
设置调整设置 IRIS FOCUS Blackmagic Pocket Cinema Camera、 Cinema Camera EF以及Production Camera 4K支持电子镜头控制，以便您从摄影机上进行光圈操控和自动对焦等镜头控制。如果您需要使用不带电子控制的手动镜头，可使用具备被动式镜头卡口的Cinema Camera MFT型号摄影机。峰值对焦功能可在画面中最清晰的物体加上黄色边缘，以便您明确对焦对象。峰值对焦只出现在LCD屏幕，不会影响所录制的画面。 IRIS FOCUS IRIS光圈按钮使用Video （视频）动态范围模式时，按IRIS按钮后，摄影机会根据画面中的亮部和暗部情况设置平均曝光值。使用Film （电影）动态范围模式时，按IRIS按钮后，摄影机会根据画面中最亮的部分设置曝光值。如需手动调整Pocket Cinema Camera的光圈设置，请按位于机身后面板的上下方向按钮。...
Página 242: 状态栏
设置 Image Stabilizer （图像稳定器） Pocket Cinema Camera、 Cinema Camera EF和Production Camera 4K都支持大多数自动镜头的图像稳定器（IS）功能。只需将 “Stabilizer” （稳定器）功能设置到 “ON” （开）即可在摄影机上使用。如果您的镜头有图像稳定器开关，请根据需要置静态图像或动态图像模式。使用电池供电时，图像稳定器只在录制时开启，因为镜头使用其图像稳定功能需要耗费额外电量。当使用外接电源时，只要您的图像稳定器功能处于开启状态，该功能便一直处于工作状态。状态栏您的设置都会显示在状态栏上。该状态栏和LCD屏幕一样宽，上面会简明扼要的显示摄影机当前设置。电池电量指示当剩余电量不足25%时，状态栏的电池电量图标会显示红色，提示您电量不足。...
Página 243: 录入元数据
录入元数据录入元数据什么是Slate？ Blackmagic摄影机上的LCD屏幕具备多项功能，其中有一项功能叫做Slate，您可使用这项功能轻松将元数据直接录入摄影机。元数据储存在录制的文件中，可从剪辑软件中获取，十分便捷。 Pocket Cinema Camera 第一步：按 “OK” 按钮一次，调出slate界面。第二步：使用方向按钮选择想要更改的文字，然后按 “OK” ，会出现一个屏幕式键盘。使用方向按钮选择想要输入的字母，按 “OK” 依次确认。第三步：输入信息后，选择 “Save” （保存）然后按 “OK” 回到元数据界面。第四步：如果需要自动递增场景或镜头编号，选择相应的自动递增图标，选定后自动递增图标会亮起，此时...
Página 244: 摄影机视频输出
摄影机视频输出摄影机视频输出用Thunderbolt进行波形监看通过Thunderbolt技术将Cinema Camera或Production Camera 4K连接到Mac OS X或Windows电脑时，这两款摄影机可成为强大的波形监看解决方案。 Blackmagic Cinema Camera的Thunderbolt端口始终输出无压缩10-bit 1080p HD视频。 Production Camera 4K可通过SDI输出10-bit 1080p HD或压缩Ultra HD 4K。若要使用Production Camera 4K进行波形监看，请将记录格式设置为HD。 Blackmagic Camera Utility可安装Blackmagic UltraScope软件，用于在录制和播放时进行波形监看。 Blackmagic UltraScope几乎可以监看Cinema Camera和Production Camera 4K所录制视频的所有细节。通过Thunderbolt端口将Cinema Camera或Production Camera 4K连接到电脑。...
Página 245: Blackmagic Ultrascope的使用
还能即时反馈您对摄影机所作的任何调整！只需通过Thunderbolt线缆将您的摄影机和电脑的Thunderbolt端口连接，启动摄影机并运行UltraScope 软件即可！ Blackmagic UltraScope的 “Full Screen” （全屏）视图安装要求若要同时监看两种波形， Blackmagic UltraScope软件对电脑显示器分辨率的最低要求为1280 x 800 像素。若要同时监看6种波形， Blackmagic Design建议使用显示器分辨率为1920 x 1200或1920 x 1080 像素的电脑。请登陆网站www.blackmagicdesign.com上的支持页面获取有关Blackmagic UltraScope系统配置最低要求的详细说明。了解Blackmagic UltraScope的各种监看视图 Blackmagic UltraScope有两种监看视图，您可根据工作流程需要及屏幕分辨率来选择。您可以选择 “Full Screen” （全屏）监看6种波形，或选择 “2-Up” （双联）紧凑视图，任选两种波形进行监看。...
Página 246 摄影机视频输出视图显示对屏幕分辨率的要求 ‚ 全屏视图： 1920 x 1200像素或1920 x 1080像素。如果显示器不支持这两种分辨率，则无法以全屏视图进行监看。 ‚ 双联视图：最低分辨率要求为1280 x 800像素。 Blackmagic UltraScope显示 Blackmagic UltraScope是一款非常实用的软件，它能帮您确保Blackmagic摄影机上的视音频电平保持在正确数值，以便您在后期制作的时候能充分利用数字影像。您可监看的各类波形包括Vectorscope （矢量图）、 RGB Parade （RGB分量）、 Histogram （直方图）以及Audio Metering Display （音频表显示）。 “2-Up” （双联）视图 RGB分量显示...
Página 247 摄影机视频输出矢量图显示矢量图可用于监看Blackmagic摄影机视频信号中色彩的平衡以及饱和度。如果您的视频信号存在大量绿色色偏，那么矢量图中的大部分信息显示将偏向于绿色区域。相反，中性色彩平衡的画面在矢量图中会围绕中心均匀分布。矢量图的中心代表零饱和度。因此图中物体离中心越远，就代表其饱和度越高。例如，如果使用绿屏拍摄用于后期合成，为确保最佳抠像和蒙板效果，您使用的绿屏的颜色需尽可能达到饱和。广播级合法颜色要求色彩饱和度不超出矢量图显示的网格边框。矢量图也可在拍摄现场检查摄影机的白平衡值。当放大某一白色物体使其填满摄影机画面时，矢量图会以群集方式显示信息。正确的白平衡数值会使画面信息围绕中心均匀分布。您可通过调整摄影机白平衡设置观察波形的相应变化。 Vectorscope Display （矢量图显示）直方图显示直方图也可用来查看Blackmagic摄影机信号的限幅、失真以及画面对比度等信息。横坐标代表亮度范围，左侧是黑（即10 bit图像中的0），右侧是白（即10 bit图像中的1023）。聚集在1023刻度附近的画面信息即代表限幅。...
Página 248: 使用sdi监看
摄影机视频输出使用SDI监看 Blackmagic Cinema Camera支持3G-SDI，可将无压缩10-bit 4:2:2视频输出到各类矩阵、监视器、 SDI采集设备、广播级切换台以及其他SDI设备。 Production Camera 4K支持6G-SDI，因此可用于连接到任何SDI监视器和4K切换台，如ATEM Production Studio 4K。连接到视频切换台有了SDI输出，您可以把摄影机作为电视制作摄影机使用。 SDI输出可直接连接到制作切换台进行工作，也可以连接到ATEM Camera Converters转换成光纤信号，以便传送至几百米外的转播车进行现场制作。如果您选定的记录帧率为25 fps或29.97 fps，并关闭SDI叠加功能，那么SDI将会分别以1080i50和1080i59.94输出。这样您便可以在大多数只支持隔行高清格式的切换台上操作。连接到监视器当无法通过LCD屏幕进行监看的时候， SDI输出监看则显得尤为便捷。比如拍摄鸟瞰镜头、将摄影机安装到摇臂上或车上等情况。通过Cinema Camera或Production Camera 4K上的BNC端口可...
Página 249: 后期制作工作流程
SSD中读取文件。 SSD上的CinemaDNG RAW文件都是独立将每一帧以DNG图像保存的。这种开放格式便于您在许多软件应用程序上以视频序列方式查看RAW 2.5K图像。第五步：从电脑断开SSD连接前，请务必先在Mac OS X或Windows电脑上安全弹出。处理SD卡上的文件您可通过Mac OS X或 Windows电脑上的SD卡槽或SD读卡器直接读取SD卡上的ProRes或CinemaDNG文件。第一步：从Pocket Cinema Camera中取出SD卡，插入电脑上的SD卡槽或SD读卡器中。读取SD卡和读取连接到电脑上的外接硬盘、 U盘和其他媒体存储设备方式一样。第二步：双击打开SD卡后，您会看到包含CinemaDNG RAW图片文件的文件夹或QuickTime影片文件。根据您选择的录制格式，您可能会看到不同格式的文件，但是它们都使用相同的文件命名格式。 H D M I 第三步：现在您只需选中需要从SD卡导入的文件，拖动到桌面或者其他硬盘中即可。或者用NLE软件直接从SD 卡中读取文件。...
Página 250: 素材的剪辑
后期制作工作流程素材的剪辑将素材复制到内置/外接硬盘或者RAID上，再将素材导入编辑软件中便可使用自己喜爱的软件来剪辑素材。您也可以用外接SATA适配器、 SSD硬盘座或连接线缆直接从SD卡或SSD上导入素材。在DaVinci Resolve中使用RAW格式文件 VIDEO DATA 由于CinemaDNG RAW格式的素材最大程度的记录了图像信息，因此看上去像褪色或过曝。要剪辑RAW格式的素材，首先要将它们经过转换，使之看起来和标准视频的外观相仿，或者进行适当调色后再 RAW FILM DATA 对素材进行剪辑。您可以把RAW格式的素材片段导入DaVinci Resolve进行基本转换，然后再使用查找表（LUT）。查找表会进行基本调色营造与标准视频相仿的外观。经过调色的素材一般以ProRes设置导出，在剪辑完成后进入最后调色阶段之前作为代理使用。用DaVinci Resolve转换您的RAW格式素材：第一步：创建一个新项目，将视频分辨率和帧率设置成和RAW格式的视频素材相对应的数值。在这个例子中使用的是1080p格式，帧率为25. 第二步：将CinemaDNG RAW格式的素材导入到媒体池中。第三步：...
Página 251: Final Cut Pro X的使用
后期制作工作流程如果镜头存在曝光过度或颜色问题，请务必检查这些镜头的时间线。当您对时间线中的素材片段都满意之后，便可将素材片段以ProRes导出。如何导出素材片段：第一步：点击 “Deliver” （交付）标签，到 “Easy Setup” （简易设置）菜单下，选择 “Export to Final Cut Pro” （导出到Final Cut Pro）。默认情况会使用预设渲染Apple ProRes 422 (HQ)。第二步：将 “Render Timeline As” （将时间线渲染为）设置成 “Individual Source Clips” （单个源素材）。第三步：...
Página 252: Avid Media Composer的使用
后期制作工作流程 Avid Media Composer的使用若使用Avid Media Composer 7剪辑您的DNxHD素材，需要创建一个和素材视频格式及帧率相对应的新项目。在本例子中，素材均使用DNxHD 1080i59.94摄影机设置。第一步：运行Media Composer，会弹出一个叫 “Select Project” （选择项目）的窗口。点击 “New Project” （新项目）选项。第二步：在 “New Project” （新项目）窗口中为您的项目命名。第三步：到 “Format” （格式）下拉菜单中选择1080i/59.94。第四步：到 “Color Space” （色彩空间）下拉菜单中选择YCbCr 709。第五步：...
Página 253: Autodeck Smoke 2013的使用
后期制作工作流程 Autodeck Smoke 2013的使用若使用Autodesk Smoke 2013剪辑素材，您需要创建一个和素材视频格式、位深度、帧类型以及帧率相对应的新项目。在本例子中，素材均使用ProRes 422 (HQ) 1080p25摄影机设置。第一步：运行Autodesk Smoke 2013后，会显示 “Project and User Settings” （项目和用户设置）窗口。点击项目标题下方的 “New” （新建）按钮。第二步：弹出 “Create New Project” （创建新项目）窗口后，为项目命名。第三步：从分辨率下拉菜单中选择1920x1080 HD 1080。第四步：...
Página 254: Blackmagic Camera Utility
运行Blackmagic Camera Installer并按照屏幕上的提示完成安装。如何在Windows操作系统下更新摄影机软件下载了Blackmagic Camera Utility软件并解压缩该文件后，您会看到一个名为Blackmagic Camera Utility 的文件夹，里面有PDF版操作手册以及Blackmagic Camera Utility软件安装程序。双击该安装程序，并按照屏幕上的提示完成安装。如何更新摄影机软件在电脑上安装了最新版Blackmagic Camera Utility后，用USB线缆将电脑和摄影机连接。若使用Pocket Cinema Camera，迷你USB2.0端口位于电池仓内。若使用Cinema Camera和Production Camera 4K，迷你USB2.0端口位于SSD槽内。运行Blackmagic Camera Utility并按照屏幕上的提示来更新摄影机软件。 Pocket Cinema Camera的迷你USB2.0端口位于摄影机电池仓内。 Cinema Camera和Production Camera 4K的迷你USB2.0端口位于SSD槽内。...
Página 255: 安装配件
安装配件安装配件腕带 Pocket Cinema Camera配有腕带，以便您无论身在何处都能将它随身携带。首先将腕带绳套的一端穿过位于摄影机身LCD屏幕右下方的带扣中并抽出，再将腕带穿进绳套，拉紧便可固定。遮光罩 Cinema Camera和Production Camera 4K配有可拆卸遮光罩，在明亮条件下使用可防止LCD屏幕反光， Pocket Cinema Camera的腕带。时刻保证最清晰观看效果。将遮光罩锁定卡舌对准摄影机身，轻推卡舌直至其锁定。方法一. 拆下遮光罩有以下两种方法：方法一：拿住遮光罩顶部中间部分，轻轻地将其拉出，确保两边锁定卡舌均匀释放。方法二：用大拇指向外均匀轻按两边地锁定卡舌，将遮光罩拉出。切勿只拉出单边锁定卡舌，以防将其损坏。方法二背带 Cinema Camera和Production Camera 4K配有摄影机背带，以便您无论身在何处都能将它随身携带。...
Página 256 安装配件摄影机螳螂臂该款螳螂臂可根据需要购买，它适用于Cinema Camera和Production Camera 4K。如果在拍摄时需要快速移动，这款螳螂臂可帮助您确保捕捉到每个动作细节的同时保持镜头的平稳！找到位于摄影机机身外部的¼英寸螺纹，插入定位销，将螳螂臂锁定在摄影机上。...
Página 257 ‚ 在Windows操作系统下，打开 “开始菜单” 或 “开始画面” 中的 “Blackmagic Camera Utility” ，点击 “Help” （帮助）并选择 “About Blackmagic Camera Utility” 查看当前软件版本。如何获得最新软件更新查看安装在电脑上的Blackmagic Camera Utility软件版本后，请访问Blackmagic支持中心网站 www.blackmagicdesign.com/support获取最新软件更新。请勿在设备工作的过程中进行软件更新，以防重要资料丢失。更换电池请用户不要自行更换Cinema Camera和Production Camera 4K的内置电池。若需更换电池，请将摄影机送到最近的Blackmagic Design服务中心。如果摄影机已过保修期，电池成本、人工成本以及将摄影机寄回将收取少量费用。请联系Blackmagic Design Support获得以下详情：将摄影机寄往何处，如何安全包装摄影机，以及您所在国家和地区的电池更换费用等。...
Página 258 帮助更换风扇 Cinema Camera和Production Camera 4K都带有冷却风扇。如果您发现风扇不能正常工作或风扇发出异响，请关闭摄影机并联系Blackmagic Design Support订购新风扇。请务必使用防静电带以免拆开机身时损坏摄影机。如何更换风扇：第一步：关闭摄影机并拔出外接线缆。第二步：将摄影机倒置于桌上，使其三脚架孔朝上，触摸屏朝您。请找到标有 “Fan” （风扇）字样的金属板，风扇模块就安装于该金属板内部。用一号十字头螺丝刀卸下该金属面板上的螺丝。由于使用了螺纹锁固剂，因此需要用力旋开螺丝。卸下螺丝后请妥善安放，以便再次使用。第三步：将风扇模块从摄影机身中轻轻取出，切勿拉扯连接到机身内部的电线。若不慎拉扯到这些电线可能会使摄影机身内部电线脱落，如遇此类情况，只有Blackmagic Design服务中心的人员才能维修。第四步：找到风扇附近的白色塑料插式连接头，用双手拔开连接头以防连接到摄影机内部的电线受到...
Página 259 DESIGN或其供应商是否事先获悉发生间接、特殊、偶然或必然损坏等损坏的可能性。若消费者对本设备进行非法使用， BLACKMAGIC DESIGN概不负责。对因使用本产品造成的损坏， BLACKMAGIC DESIGN 概不负责。本产品的操作风险由用户自行承担。 © 版权所有 2013 Blackmagic Design. ‘Blackmagic Design’ , ‘DeckLink’ , ‘HDLink’ , ‘Workgroup Videohub’ , ‘Multibridge Pro’ , ‘Multibridge Extreme’ , ‘Intensity’ 以及 ‘Leading the creative video revolution’ 在美国及其他国家均为注册商标。所有其他公司名称及产品名称可能是其他所有者的注册商标。...
Página 260: 설치 및 사용 설명서 Blackmagic Cameras
설치 및 사용 설명서 Blackmagic Cameras Mac OS X ™ 한국어 Windows ™ 2014 7 월...
Página 261 시네마 스타일의 촬영을 구현할 수 있습니다 . 저희는 대형 스크린을 카메라에 탑재하여 포커스와 메타데이터 입력 기능을 더욱 간편하게 하였습니다 . 저희는 고객들이 창의적인 방식으로 카메라를 사용하여 놀라운 영상을 제작하기를 희망합니다 ! 여러분이 어떤 창의적인 작품을 제작해낼지 상당히 기대됩니다 ! 그랜트 패티 Blackmagic Design CEO...
Página 262 Final Cut Pro X 사용 Fast SD 선택하기 Avid Media Composer 사용 연결 Adobe Premiere Pro CC 사용 Autodesk Smoke 2013 사용 Blackmagic Pocket Cinema Camera Blackmagic Cinema Camera 및 Production Camera 4K Blackmagic Camera Utility 설정 악세사리 장착 카메라 설정 (Camera Settings) 오디오...
Página 263: 시작하기
시작하기 시작하기 Blackmagic Camera 제품 소개 IRIS FOCUS Blackmagic Pocket Cinema Camera 기능 1. 레코드 버튼 이 버튼을 누르면 SD 카드에 클립이 녹화됩니다 . 262 페이지 참조 . MENU 2. 트랜스포트 제어 클립을 재생 , 건너 뛰기 , 셔틀하는 버튼입니다 . 263 페이지 참조 .
Página 264 시작하기 Blackmagic Cinema Camera 및 Production Camera 4K 기능 1. 레코드 버튼 SSD 에 클립 레코딩 . 262 페이지 참조 . 2. IRIS 버튼 IRIS 버튼은 EF Cinema Camera 와 Production Camera 4K 의 조리개를 전자식으로 제어합니다 . 되감기와 빨리 감기 버튼으로 렌즈의 조리개를 조정합니다 . 277 페이지 참조 . 3.
Página 265: 렌즈 장착하기
Cinema Camera 및 Production Camera 4K 에 렌즈 장착 및 카메라 전원 켜기 분리 하기 Pocket Cinema Camera Pocket Cinema Camera 를 사용하기 전에 배터리를 삽입해 주세요 . 1 단계 . 카메라 하단의 열림 장치를 렌즈 방향으로 밀어서 열면 배터리 터미널이 보입니다 . 2 단계 .
Página 266 시작하기 Cinema Camera & Production Camera 4K Cinema Camera 와 Production Camera 4K 에는 배터리가 내장되어 있어 , 함께 제공되는 전원 어댑터를 사용하여 충전합니다 . 카메라를 외부 전원 장치에 연결한 상태에서도 충전 및 운용할 수 있으며 , 전원 장치를 전환해도 카메라 작동에 영향을 주지 않습니다 . USB 연결로도...
Página 267: Sd 카드 삽입하기
시작하기 SD 카드 삽입하기 SDXC 또는 SDHC 카드를 Blackmagic Pocket Cinema Camera 에 삽입할 수 있습니다 . : 1 단계 . 카메라 하단의 열림 장치를 렌즈 방향으로 밀어서 열면 배터리 터미널이 보입니다 . 2 단계 . SD 카드의 금속 부분을 렌즈방향으로 향하게 한 뒤 SD 카드가 제대로 장착될 때 까지 밀어...
Página 268: 레코딩 하기
본인의 워크플로우에 가장 적합한 포맷을 선택하기 위해서 시험 사용을 해볼 수 있습니다 . Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Pocket Cinema Camera 우측 상단의 REC 버튼을 누르세요 . Cinema Camera Camera 4K Apple ProRes 422 (HQ) Apple ProRes 422 (HQ)
Página 269: 클립 재생하기
시작하기 Blackmagic Camera 의 지원 포맷 Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 1920 x 1080p23.98 2400 x 1350 12-bit 2.5K RAW 4000 x 2160 12-bit RAW 1920 x 1080p24 1920 x 1080p23.98 3840 x 2160p23.98 1920 x 1080p25 1920 x 1080p24 3840 x 2160p24...
Página 270: Ssd 에 관하여
‚ OCZ Agility 3 240GB SSD 로 인한 끊김 현생이 발생할 경우 , 다른 SSD 를 사용하거나 ProRes 및 DNxHD 와 같이 낮은 데이터 전송률을 가진 압축 HD 레코딩 포맷을 사용해보세요 . Blackmagic Design 웹사이트에서 최신 정보를 Kingston HyperX 240GB SSD...
Página 271: 레코딩을 위한 Ssd 준비하기
SSD 에 관하여 레코딩을 위한 SSD 준비하기 Cinema Camera 및 Production Camera 4K 에서 사용하는 SSD 는 반드시 HFS+ 또는 exFAT 으로 포맷해야 합니다 . 이러한 디스크 포맷은 긴 클립을 하나의 파일에 저장할 수 있습니다 . HFS+ 은 또한 Mac OS 확장 포맷으로도 알려져 있습니다 . 이 포맷은 " 저널링 " 을 지원하므로 권장됩니다 . 하드웨어...
Página 272 SSD 에 관하여 디스크 속도 확인 Blackmagic Disk Speed Test 는 저장 미디어의 읽기 및 쓰기 속도를 측정하여 비디오 포맷으로 결과를 보여주는 흥미로운 어플리케이션입니다 . 본인이 사용하는 하드 드라이버가 특정한 비디오 포맷의 레코딩 (" 쓰기 ") 또는 재생 (" 읽기 ") 에 적합한 가를...
Página 273: Sd 카드에 관하여
SD 카드에 관하여 레코딩을 위한 SD 카드 준비하기 Blackmagic Pocket Cinema Camera 에서 사용되는 SD 카드는 반드시 HFS+ 또는 exFAT 으로 포맷 되어야 합니다 . 이러한 디스크 포맷은 긴 클립을 하나의 파일에 저장할 수 있습니다 . exFAT 은 Windows 와 Mac OS X 컴퓨터에서 모두 사용할 수 있습니다 .
Página 274: Blackmagic Pocket Cinema Camera
사용하여 라우터 , 모니터 , 캡쳐 장비 , 방송용 스위처 , HDMI 장비 등에 비디오를 출력해낼 수 있습니다 . 전원 0.7mm 12-20V 전원 입력을 통해 전원 장치에 연결하면 내장 배터리가 충전됩니다 . USB 단자로 Blackmagic Pocket Cinema Camera 를 컴퓨터에 연결하여 내장 소프트웨어를 업데이트 할 수 있습니다 . USB 단자는 배터리 컴파트먼트 내부에 있습니다 .
Página 275: Blackmagic Cinema Camera 및 Production Camera 4K
Power 12-30V 전원 입력을 통해 전원 장치에 연결하면 내장 배터리가 충전됩니다 . USB 단자로 Blackmagic Pocket Cinema Camera 또는 Production Camera 4K 를 컴퓨터에 연결하여 내장 소프트웨어를 업데이트할 수 있습니다 . SSD 뚜껑을 열면 USB 단자를 찾을 수 있습니다 .
Página 276: 카메라 설정 (Camera Settings)
버튼을 누르면 저장됩니다 . Cancel 버튼을 누르면 삭제가 가능합니다 . 날짜 및 시간 설정 Pocket Cinema Camera 에서는 + 또는 - 버튼을 사용하여 년도 , 월 , 일을 설정합니다 . Blackmagic Cameras 의 시간은 24 시간 형식으로 되어 있습니다 . + 또는 - 버튼을 사용하여...
Página 277 설정 ISO 설정은 다양한 조명 조건에서 촬영할 때 유용하게 사용할 수 있는 기능입니다 . Pocket Cinema Camera 와 Cinema Camera 를 위한 최적의 ISO 설정은 800ASA 입니다 . Production Camera 4K 를 위한 최적의 ISO 설정은 400ASA 입니다 . 촬영 환경에 따라서 적절한 ISO 설정을 선택할 수 있습니다 . 예를 들어 , 낮은 조명 조건에서는 1600ASA 가...
Página 278: 오디오 설정 (Audio Settings)
좌우로 이동하여 음량 수준을 조절합니다 . Pocket Cinema Camera 에는 내장 스테레오 마이크가 , Pocket Cinema Camera 4K 에는 내장 모노 마이크가 탑재되어 있습니다 . 외부 오디오 소스가 연결되어 있지 않을 경우 , 내장 마이크는 오디오 1 채널과 2 채널에 녹음됩니다 .
Página 279: 레코더 설정 (Recorder Settings)
레코딩 설정에서 SD 카드 또는 SSD 에 녹화할 비디오 포맷을 설정할 수 있습니다 . MENU 버튼을 누르고 REC 아이콘을 선택하면 레코더 설정 메뉴에 접속할 수 있습니다 . Recording Format Pocket Cinema Camera 좌 / 우 화살표 버튼을 사용하여 ProRes HQ, ProRes 422, ProRes LT, ProRes Proxy, RAW 레코딩 포맷 중에서 선택할 수 있습니다 .
Página 280 설정 프레임 레이트 Blackmagic Camera 는 일반 필름 및 비디오 프레임 레이트를 위해 5 종류의 프레임 레이트를 제공합니다 . : 23.98 fps, 24 fps, 25 fps, 29.97 fps, 30 fps. 메뉴의 화살표 아이콘을 사용하여 프레임 레이트를 설정하세요 . Time Lapse Interval 다음과...
Página 281: 파일명 표준화
설정 파일명 표준화 Pocket Cinema Camera Pocket Cinema Camera 는 비디오 녹화시 생성되는 파일에 다음과 같은 파일명을 사용합니다 . [Camera ID]_[Reel Number]_[yyyy-mm--dd]_[hhmm]_C[Clip number].mov 다음 표는 LCD 에 실제로 나타나는 파일명의 예입니다 . BMC01_1_2012-08-08_1631_C0002.mov QuickTime Movie Filename BMC01_1_2012-08-08_1631_C0002.mov Camera ID BMC01_1_2012-08-08_1631_C0002.mov Reel Number BMC01_1_2012-08-08_1631_C0002.mov...
Página 282: 화면 설정
지브라 기능을 켜고 좌 / 우 화살표를 사용하여 원하는 지브라 경고 수준을 설정할 수 있습니다 . SDI/HDMI Overlays Pocket Cinema Camera 의 HDMI 단자를 사용하거나 Cinema Camera 및 Pocket Cinema Camera 4K 의 SDI 단자를 사용하여 외부 화면으로 비디오를 모니터링 할 수 있습니다 .
Página 283: 온 스크린 미터링
설정 온 스크린 미터링 Production Camera 4K 는 남은 녹화 시간 , 히스토그램 , 피크 오디오 미터와 같은 디스플레이를 추가로 지원하므로 손쉽게 최적 노출을 설정하고 오디오의 클리핑 현상을 방지할 수 있습니다 . 터치 스크린의 하단 부분을 손가락으로 넘기면 더 많은 디스플레이를 볼 수 있습니다 . 아래로 밀으면 추가...
Página 284: 설정 변경 (Adjusting Settings)
수동 렌즈를 사용하는 경우 , FOCUS 버튼을 한 번 누르면 포커스 피킹 기능이 실행됩니다 . Focus Zoom Pocket Cinema Camera 를 사용하는 경우 , OK 버튼을 두 번 누르면 1:1 픽셀 스케일로 초점을 맞출 수 있는 줌인 기능이 실행됩니다 . 다시 OK 버튼을 두 번 누르면 줌 아웃됩니다 .
Página 285: 상태 스트립
설정 이미지 안정 장치 Pocket Cinema Camera, Cinema Camera EF, Pocket Cinema Camera 4K 는 다양한 액티브 렌즈에서 사용 가능한 이미지 안정 장치 기능 (IS) 을 지원합니다 . Stabilizer 스위치를 ON 으로 설정하기만 하면 이 기능을 사용할 수 있습니다 . 사용하려는 렌즈에 이미지 안정 장치 스위치가 탑재되어있는 경우 , 이...
Página 286: 메타데이터 입력
Blackmagic 카메라의 LCD 에는 다양한 기능이 탑재되어 있습니다 . 그 중 하나가 슬레이트 기능으로 메타데이터를 직접 카메라에 손쉽게 로깅하는것 입니다 . 촬영한 파일에 저장되어 있는 메타데이터는 편집 소프트웨어서 쉽게 불러올 수 있습니다 . Pocket Cinema Camera 1 단계 . OK 버튼을 한 번 누르면 슬레이트가 화면에 나타납니다 .
Página 287: 카메라의 비디오 출력
카메라의 비디오 출력 카메라의 비디오 출력 Thunderbolt 를 통한 파형 모니터링 Thunderbolt 기술을 채용한 Mac OS X 또는 Windows 컴퓨터에 Cinema Camera 및 Production Camera 4K 를 연결하면 , 컴퓨터를 파형 모니터링을 위한 강력한 솔루션으로 사용할 수 있습니다 . Blackmagic Cinema Camera 의 Thunderbolt 단자는 항상 10 비트 무압축 HD1080p 비디오를 출력해냅니다...
Página 288: Blackmagic Ultrascope 사용
Blackmagic UltraScope 소프트웨어의 인터페이스는 두 개의 스코프를 동시에 제공하기 위해서 최소 1280x 800 픽셀의 해상도를 가진 컴퓨터 화면을 요구합니다 . Blackmagic Design 은 1920 x 1200 또는 1920 x 1080 픽셀의 해상도를 가진 컴퓨터 화면을 사용하여 6 개의 스코프를 동시에 사용하도록...
Página 289 카메라의 비디오 출력 화면 보기에서 요구되는 화면 해상도 ‚ 전체 화면 보기 : 1920 x 1200 픽셀 또는 1920 x 1080 픽셀 . 사용하는 모니터가 이 해상도를 지원하지 않는 경우 , 전체 화면 보기를 사용할 수 없습니다 . ‚ 2-up 보기 : 최소 1280 x 800 픽셀의 해상도 . Blackmagic UltraScope 디스플레이...
Página 290 카메라의 비디오 출력 벡터 스코프 표시 벡터 스코프는 Blackmagic 카메라 비디오 신호의 컬러 밸런스와 채도를 모니터링하기에 유용합니다 . 비디오 신호에 초록색이 많으면 벡터 스코프에서 이미지 정보의 대부분은 초록색을 향해 위치하게 됩니다 . 반대로 , 균형 잡힌 색을 가진 이미지는 가운데를 중심으로 이미지 정보가 골고루 분포됩니다 . 벡터스코프의...
Página 291: Sdi 를 사용한 모니터링
카메라의 비디오 출력 SDI 를 사용한 모니터링 Blackmagic Cinema Camera 는 3G-SDI 를 지원하므로 무압축 10 비트 4:2:2 비디오를 라우터 , 모니터 , SDI 캡쳐 장비 , 방송용 스위처 및 그 외 SDI 장비에 출력해낼 수 있습니다 . 6G-SDI 를 지원하는 Production Camera 4K 는 모든 SDI 모니터뿐만 아니라 ATEM Production Studio4K 와...
Página 292: 포스트 프로덕션 워크플로우
ProRes 및 CinemaDNG 파일에 바로 접속할 수 있습니다 . 1 단계 . Pocket Cinema Camera 에서 SD 카드를 꺼낸뒤 컴퓨터의 SD 카드 슬롯 또는 SD 카드 리더기에 삽입합니다 . SD 카드는 외장 하드 드라이버 , USB 드라이버 또는 다른 미디어 저장...
Página 293: 클립 편집
포스트 프로덕션 워크플로우 클립 편집 원하는 편집 소프트웨어를 사용하여 클립을 편집하려면 , 내장 / 외장 드라이버 또는 RAID 에 클립을 복사한 뒤 소프트웨어에서 클립을 불러옵니다 . 다른 방법으로는 외장 SATA 어댑터 , SSD 도크 또는 도킹 케이블을 사용하여 SD 카드 또는 SSD 에서 직접 클립을 불러올 수 있습니다 . DaVinci Resolve 에서...
Página 294: Final Cut Pro X 사용
포스트 프로덕션 워크플로우 촬영 샷에 과다한 노출 및 컬러 문제가 발생하지 않았는지 알기위해 타임라인에서 빠르게 확인하세요 . 타임라인상에 나타난 클립에 만족하면 , ProRes 에 클립을 보낼 준비가 완료됩니다 . 클립 보내기 : 1 단계 . [Deliver] 탭을 클릭하고 , [Easy Setup] 메뉴에서 [Export] 를 [Final Cut Pro] 로 설정하세요 . 이 설정을...
Página 295: Avid Media Composer 사용
포스트 프로덕션 워크플로우 Avid Media Composer 사용 Avid Media Composer 7 에서 DNxHD 클립을 편집하려면 , 클립의 영상 포맷과 프레임 레이트에 맞는 프로젝트를 새로 생성하세요 . 카메라 설정에서 클립을 DNxHD 1080i59.94 로 설정한 것을 예로 듭니다 . 1 단계 . Media Composer 를...
Página 296: Autodesk Smoke 2013 사용
포스트 프로덕션 워크플로우 Autodesk Smoke 2013 사용 Autodesk Smoke 2013 을 사용하여 클립을 편집하려면 클립의 영상 포맷 , 비트 심도 , 프레임 타입 , 프레임 레이트에 맞는 새로운 프로젝트를 생성하세요 . 카메라 설정에서 클립을 ProRes 422 (HQ) 1080p25 로 설정한 것을 예로 듭니다 . 1 단계...
Página 297: Blackmagic Camera Utility
최신 Blackmagic Camera Utility 를 컴퓨터에 설치 후 컴퓨터와 카메라를 USB 케이블로 연결합니다 . Pocket Cinema Camera 에는 배터리 터미널 안쪽에 미니 USB 2.0 단자가 있습니다 . Cinema Camera and Production Camera 4K 에는 SSD 뚜껑 안쪽에 미니 USB 2.0 단자가 있습니다 .
Página 298: 악세사리 장착
악세사리 장착 악세사리 장착 손목 끈 Pocket Cinema Camera 와 함께 제공되는 손목 끈은 이동 시에 사용하면 카메라를 더욱 편리하게 휴대할 수 있습니다 . 끈을 장착하려면 , 카메라 LCD 우측 하단에 위치한 고리에 끈을 통과시켜 끝 부분을 다시 끈 사이로...
Página 299 악세사리 장착 카메라 핸들 Cinema Camera 및 Production Camera 4K 옵션용 핸들은 카메라를 들고 빠르게 움직이면서 촬영할 수 있도록 해줍니다 . 핸들을 사용하면 안정적으로 촬영할 수 있으며 액션 장면을 놓치지 않고 포착할 수 있습니다 . 카메라 하단에 위치한 1/4 인치 나사홈에 핸들을 놓고 가이드 핀으로 고정 시키면 핸들 설치가 완료됩니다...
Página 300 Blackmagic Design 고객지원에 문의하기 고객 지원 페이지에서 원하는 정보를 얻지 못한 경우에는 " 요청하기 " 버튼을 클릭하여 지원 요청 이메일을 보내주세요 . 또는 , 가까운 Blackmagic Design 지원 사무실로 연락 주세요 . 가까운 오피스는 www.blackmagicdesign.com/kr/company 에서 찾을 수 있습니다 .
Página 301 Cinema Camera 와 Production Camera 4K 에는 냉각 팬이 장착되어 있습니다 . 팬에 결함이 생기거나 소음이 나는 경우 , 카메라 전원을 끄고 Blackmagic Design 고객 지원에 교체 팬을 주문하세요 . 팬을 교체하는 동안 카메라 손상을 막기 위해 정전기 방지 스트랩을 사용해야 합니다 .
Página 302 Blackmagic Design 은 본 제품의 부품 및 제조에 어떠한 결함도 없음을 제품 구매일로부터 12 개월 동안 보증합니다 . 보증 기간 내에 결함이 발견될 경우 , Blackmagic Design 은 당사의 결정에 따라 무상 수리 또는 새로운 제품으로 교환하는 서비스를 제공합니다 .
Página 303 Руководство по установке и эксплуатации Blackmagic Mac OS X ™ Русский Windows ™ Июль 2014 г...
Página 304 а для упрощения фокусировки и ввода метаданных предусмотрены большие дисплеи . Надеемся , что наши камеры помогут в создании программ самого высокого качества и с их помощью вы сможете полностью раскрыть свой творческий потенциал ! Grant Petty Генеральный директор Blackmagic Design...
Página 305 Камеры Blackmagic Blackmagic Slate SSD- Thunderbolt Blackmagic UltraScope SSD- SSD- SSD- SSD- Final Cut Pro X Avid Media Composer Adobe Premiere Pro CC Autodesk Smoke 2013 Blackmagic Pocket Cinema Camera Blackmagic Cinema Camera Blackmagic Camera Utility Blackmagic Production Camera 4K...
Página 306: Blackmagic
Подготовка к работе Blackmagic IRIS FOCUS Blackmagic Pocket Cinema Camera RECORD При нажатии этой кнопки выполняется запись на карту памяти SD. См . стр . 304. MENU Эти кнопки предназначены для воспроизведения клипов и перемотки либо перехода вперед / назад . См .
Página 307: Подготовка К Работе
Подготовка к работе Blackmagic Cinema Camera Blackmagic Production Camera 4K RECORD Запись клипов на SSD- диск . См . стр . 304. IRIS Кнопка IRIS включает электронное управление диафрагмой на Cinema Camera ( модель EF) и Production Camera 4K. Изменение диафрагмы объектива выполняется при помощи кнопок перемотки...
Página 308 Production Camera 4K Pocket Cinema Camera Перед началом работы с Pocket Cinema Camera необходимо установить аккумуляторную батарею . На нижней панели камеры сдвиньте защелку дверцы по направлению к объективу , чтобы открыть батарейный отсек . Возьмите батарею таким образом , чтобы ее позолоченные контакты были обращены к...
Página 309 Подготовка к работе Cinema Camera Production Camera 4K Cinema Camera и Production Camera 4K оснащены внутренними аккумуляторными батареями , зарядить которые можно при помощи прилагаемого сетевого адаптера . Камеру можно заряжать и одновременно вести съемку при подключении к внешнему источнику питания , не прерывая работу . Заряжать...
Página 310: Ssd
Подготовка к работе С Blackmagic Pocket Cinema Camera можно использовать карту памяти SDXC или SDHC. На нижней панели камеры сдвиньте защелку дверцы по направлению к объективу , чтобы открыть батарейный отсек . Возьмите SD- карту таким образом , чтобы ее позолоченные контакты были обращены к...
Página 311 разных форматах . Оптимальный формат в условиях конкретного рабочего процесса можно установить опытным путем . Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Нажмите кнопку на верхней панели Pocket Cinema Camera Cinema Camera Camera 4K Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422...
Página 312 Подготовка к работе Blackmagic Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 1920 x 1080p23.98 2400 x 1350 12-bit 2.5K RAW 4000 x 2160 12-bit RAW 1920 x 1080p24 1920 x 1080p23.98 3840 x 2160p23.98 1920 x 1080p25 1920 x 1080p24 3840 x 2160p24 1920 x 1080p29.97...
Página 313: Ssd
Если SSD пропускает кадры , можно попробовать другой диск или запись HD- материала в сжатых форматах ProRes и DNxHD, которые требуют передачи меньшего объема данных . Для получения Kingston HyperX 240GB SSD актуальной информации посетите веб - сайт Blackmagic Design.
Página 314: Ssd
Работа с SSD- дисками SSD- SSD- диски , используемые в Cinema Camera и Production Camera 4K, должны быть отформатированы под файловую систему HFS+ или exFAT. Это позволяет записывать длинные клипы как единые файлы . Формат HFS+ также известен как Mac OS Extended. Рекомендуется использовать именно этот формат...
Página 315 Работа с SSD- дисками Утилита Blackmagic Disk Speed Test позволяет проверить носители информации на скорость считывания и записи данных при работе с видео . Эта утилита может быть полезной , если нужно выяснить , подходит или нет диск для записи и воспроизведения...
Página 316 Укажите метку тома , выберите "Quick Format" ( Быстрое форматирование ) и "Start" ( Начать ). По окончании форматирования карта памяти SD будет готова к использованию . С Blackmagic Pocket Cinema Camera необходимо использовать карты SDHC и SDXC. Эти карты обеспечивают высокую скорость передачи и хранение большого объема данных .
Página 317: Blackmagic Pocket Cinema Camera
вещательные видеомикшеры и другие устройства с интерфейсом HDMI. Разъем 12–20 В диаметром 0,7 мм предназначен для подключения источника питания и зарядки батареи . Порт USB предназначен для подключения Blackmagic Pocket Cinema Camera к компьютеру и обновления встроенного программного обеспечения . Порт находится внутри батарейного отсека .
Página 318: Blackmagic Cinema Camera Blackmagic Production Camera 4K
Разъемы Blackmagic Cinema Camera Blackmagic Production Camera 4K LANC Порт LANC используется для удаленного запуска и остановки записи , установки диафрагмы и ручного управления фокусом , если объектив поддерживает эти функции . Порт представляет собой стереоразъем диаметром 2,5 мм и работает по стандартному протоколу LANC. Подключив...
Página 319 сенсорного экрана . По окончании ввода идентификатора новой камеры нажмите кнопку Enter для сохранения данных или кнопку Cancel для отмены . Чтобы установить дату и время на Pocket Cinema Camera, используйте кнопки + и - для ввода года , месяца и числа .
Página 320 Настройки Настройки ISO полезны при съемке в разных условиях освещения . Для Pocket Cinema Camera и Cinema Camera оптимальным значением ISO является 800ASA, для Production Camera 4K — 400ASA. В зависимости от конкретных условий съемки можно выбрать более высокое или низкое...
Página 321 Настройки Чтобы настроить параметры аудиовхода и мониторинга звука на камере Blackmagic, нажмите кнопку MENU и выберите значок с изображением микрофона слева от дисплея . Microphone Input ( Используется для настройки уровня при записи с помощью встроенного микрофона . Для увеличения или снижения уровня записи передвиньте ползунок влево или вправо . Pocket Cinema Camera имеет...
Página 322 В камерах Blackmagic используются две настройки динамического диапазона . Film ( В режиме киносъемки используются логарифмическая кривая и динамический диапазон в ступеней (Pocket Cinema Camera и Cinema Camera) или 12 ступеней (Production Camera 4K). При настройке Film изображение сохраняет максимально полный объем данных , что...
Página 323 Настройки Камера Blackmagic имеет пять настроек частоты кадров для съемки кино - и видеоматериала : 23,98; 24; 25; 29,97 и 30 кадров / с . Настройка частоты кадров выполняется при помощи стрелок в меню . Time Lapse Interval ( Эта настройка позволяет записывать стоп - кадр с установленным интервалом . : 2 - 10 : 1 - 10, 20, 30, 40, 50 : 1 - 10...
Página 324 Настройки Pocket Cinema Camera При записи видео на Pocket Cinema Camera файлам присваиваются имена по приведенному образцу . [Camera ID]_[Reel Number]_[yyyy-mm--dd]_[hhmm]_C[Clip number].mov В таблице ниже приведен пример имени , которое отображается на ЖК - дисплее . BMC01_1_2012-08-08_1631_C0002.mov Имя файла в формате QuickTime Movie Camera ID ( Идентификатор...
Página 325 Настройки Чтобы установить настройки ЖК - дисплея , нажмите кнопку MENU и выберите значок с изображением телевизора . Dynamic Range ( ЖК - дисплей позволяет просматривать видео во время записи . Для дисплея можно установить один из двух динамических диапазонов : Video ( Видеосъемка ) или Film ( Киносъемка ). Эта...
Página 326 Настройки Production Camera 4K имеет дополнительные дисплеи , отображающие оставшееся время записи видео , гистограмму и уровни звука для установки оптимальной экспозиции и избежания аудиоперегрузки . Для просмотра дополнителтных дисплеев проведите пальцем вверх от нижней части сенсорного экрана . Проведите пальцем вниз , чтобы спрятать экранные дисплеи . Гистограмма...
Página 327 основе параметров света и тени в кадре . В режиме киносъемки при нажатии кнопки IRIS MENU MENU устанавливается экспозиция по самому светлому участку в кадре . Для ручной установки диафрагмы на Pocket Cinema Camera используйте кнопки со стрелками вверх / вниз на задней панели . Чтобы изменить настройку диафрагмы на Pocket Cinema Camera, нажмите...
Página 328 Настройки Pocket Cinema Camera, Cinema Camera EF и Production Camera 4K поддерживают функцию стабилизации изображения , которая используется во многих объективах с активным управлением . Чтобы включить эту функцию , установите переключатель стабилизации в положение ON ( Вкл .). Если...
Página 329: Slate
помощью функции Slate. Метаданные хранятся в записанных файлах и могут быть использованы при обработке видео в приложениях для монтажа . Pocket Cinema Camera Нажмите OK один раз , чтобы открыть экран для ввода данных . При помощи кнопок со стрелками выберите текст , который необходимо изменить , и...
Página 330: Thunderbolt
Выходной сигнал камеры Выходной сигнал камеры Thunderbolt Если компьютер под управлением Mac OS X или Windows поддерживает технологию Thunderbolt, с его помощью Cinema Camera или Production Camera 4K превращаются в мощный инструмент контроля формы сигналов . Порт Thunderbolt на Blackmagic Cinema Camera всегда выводит 10- битное несжатое...
Página 331: Blackmagic Ultrascope
Выходной сигнал камеры Blackmagic UltraScope Blackmagic UltraScope Программное обеспечение Blackmagic UltraScope позволяет контролировать форму видеосигнала , поступающего с Cinema Camera или Production Camera 4K. Традиционные осциллографы , используемые в постпроизводстве и на телевидении , являются очень дорогими и громоздкими устройствами , при этом они способны выводить на экран одновременно только...
Página 332 Выходной сигнал камеры ‚ Режим Full Screen: 1920 x 1200 или 1920 x 1080 пикселей . Если монитор не поддерживает эти разрешения , режим Full Screen будет недоступен . ‚ Режим 2-up: минимальное разрешение 1280 x 800 пикселей . Blackmagic UltraScope Программное...
Página 333 Выходной сигнал камеры Вектороскоп используется для мониторинга цветового баланса и насыщенности сигнала , поступающего с камеры Blackmagic. Если в сигнале преобладает зеленый цвет , основная часть информации об изображении будет сосредоточена в соответствующем секторе вектороскопа . Когда изображение имеет нейтральный цветовой баланс , информация равномерно распределяется вокруг центра . Центр...
Página 334: Sdi
Выходной сигнал камеры Blackmagic Studio Camera поддерживает 3G-SDI, что позволяет выводить несжатое 10- битное 4:2:2 видео на коммутаторы , мониторы , SDI- устройства захвата , вещательные видеомикшеры и другие устройства SDI. Production Camera 4K поддерживает 6G-SDI, обеспечивая подключение к SDI- монитору и микшерам...
Página 335: Ssd
непосредственно в слот компьютера под управлением Mac OS X или Windows либо при помощи устройства чтения карт SD. Извлеките карту памяти SD из Pocket Cinema Camera и установите ее в соответствующий H D M I слот компьютера или устройство чтения . Доступ к карте памяти SD осуществляется так же , как...
Página 336 Этап постобработки Чтобы выполнить редактирование видео в приложении для монтажа , можно скопировать клипы на внутренний / внешний диск или RAID- массив , а затем импортировать их в программу . Клипы можно также импортировать непосредственно с карты памяти SD или SSD- диска при помощи внешнего адаптера...
Página 337: Final Cut Pro X
Этап постобработки Рекомендуется выполнить быструю проверку монтажной линейки , чтобы убедиться в отсутствии кадров с избыточной экспозицией или погрешностями цвета . Если получен удовлетворительный результат , выполняют экспорт клипов в ProRes. Порядок экспорта клипов Перейдите на вкладку Deliver, откройте меню Easy Setup и выберите Export to Final Cut Pro.
Página 338: Avid Media Composer
Этап постобработки Avid Media Composer Чтобы отредактировать клипы DNxHD в Avid Media Composer 7, создайте новый проект с такими же настройками формата и частоты кадров , как у имеющегося видео . В этом примере используется настройка DNxHD 1080i59.94. Запустите Media Composer. Откроется окно Select Project. Нажмите кнопку New Project. В...
Página 339: Autodesk Smoke 2013
Этап постобработки Autodesk Smoke 2013 Чтобы отредактировать клипы в Autodesk Smoke 2013, создайте новый проект с такими же настройками формата , глубины цвета , вида развертки и частоты кадров , как у имеющегося видео . В этом примере используются настройки кадров , снятых в формате ProRes 422 (HQ) 1080p25. Запустите...
Página 340: Blackmagic Camera Utility
После установки на компьютер последней версии Blackmagic Camera Utility подключитесь к камере при помощи кабеля USB. На Pocket Cinema Camera порт mini USB 2.0 расположен внутри батарейного отсека . На Cinema Camera и Production Camera 4K порт mini USB 2.0 расположен...
Página 341 Установка аксессуаров Установка аксессуаров Для удобной переноски Pocket Cinema Camera предусмотрен запястный ремень , входящий в комплект поставки . Чтобы установить ремень , проденьте один конец через оправу в нижнем углу камеры справа от ЖК - дисплея . Сделав петлю , крепко затяните запястный ремень .
Página 342 Установка аксессуаров Опциональный держатель для Cinema Camera и Production Camera 4K позволяет вести съемку в условиях , когда оператор должен быстро перемещаться вместе с камерой . Благодаря такому приспособлению можно обеспечить высокое качество кадров в динамичных условиях . Крепление к камере осуществляется с помощью расположенных на нижней панели резьбовых отверстий...
Página 343 подлежат обслуживанию . Если батарея нуждается в замене , ее необходимо отправить в ближайший сервисный центр Blackmagic Design. По окончании срока гарантийного обслуживания при замене батареи взимается сервисный сбор в размере ее стоимости , трудозатрат и расходов на доставку .
Página 344 и Production Camera 4K оснащены вентиляторами , которые используются для охлаждения . Если вентилятор не работает или издает непривычный звук , выключите камеру и обратитесь в Службу поддержки Blackmagic Design для заказа замены . Во избежание повреждения камеры при открытии корпуса необходимо использовать антистатический ремень .
Página 345 ИСКЛЮЧИТЕЛЬНЫМ СРЕДСТВОМ ВОЗМЕЩЕНИЯ , ПРЕДОСТАВЛЯЕМЫМ ПОТРЕБИТЕЛЮ В СВЯЗИ С КОСВЕННЫМИ , ФАКТИЧЕСКИМИ , СОПУТСТВУЮЩИМИ ИЛИ ПОСЛЕДУЮЩИМИ УБЫТКАМИ , ВНЕ ЗАВИСИМОСТИ ОТ ТОГО , БЫЛА ИЛИ НЕТ КОМПАНИЯ BLACKMAGIC DESIGN ( ЛИБО ЕЕ ДИЛЕР ) ПРЕДВАРИТЕЛЬНО ИЗВЕЩЕНА О ВОЗМОЖНОСТИ ТАКИХ УБЫТКОВ . BLACKMAGIC DESIGN НЕ НЕСЕТ...

Este manual también es adecuado para:

Cinema camera Production camera 4k

Blackmagic Design Pocket Cinema Camera Manual De Instalación Y Operación

Idiomas disponibles

Enlaces rápidos

Capítulos

Manuales relacionados para Blackmagic Design Pocket Cinema Camera

Resumen de contenidos para Blackmagic Design Pocket Cinema Camera
