6.2.4 Montaje de hoja de puerta lado contrario bisagra con guía deslizante estándar

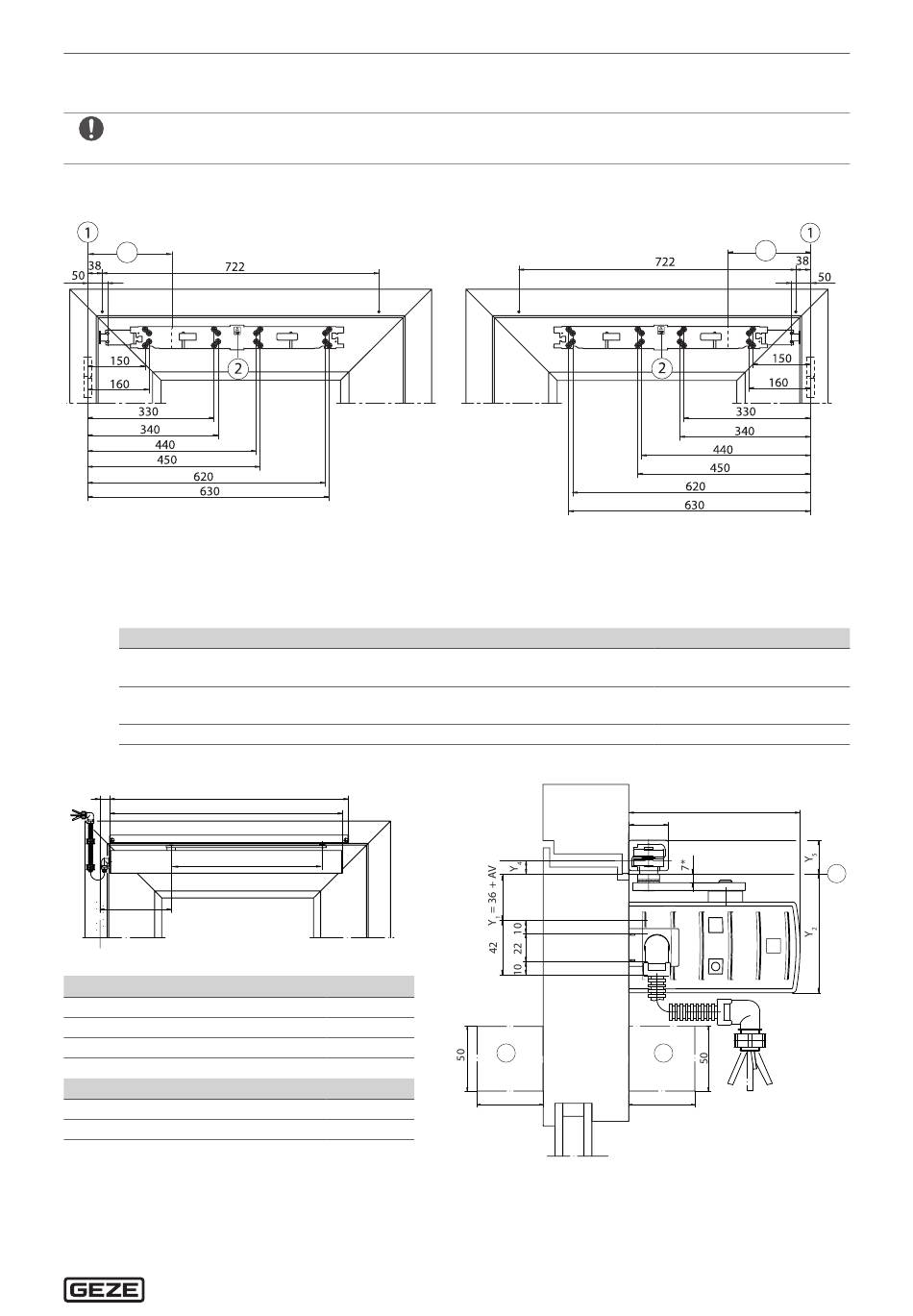

Esquema de taladros DIN izquierda y DIN derecha invertido lateralmente.
Fijación DIN a la derecha
3
1 Referencia de medida centro de bisagra/canto inferior del dintel
2 Flecha de orientación para la determinación clara de la posición de la placa de montaje
3 Distancia entre las bisagras 220 mm
Medios de sujeción
Fijación del motor
Fijación guía deslizante estándar 2 tornillos de cabeza avellanada M5 × 40 y tuercas
Fijación ángulo de conexión
Espacio necesario y fijación de la guía deslizanteestándar
30
720
L = 450
220
AV
0
30
50
Pasador
Estándar
23 mm ampliado
AV Extensión de eje
L Longitud de palanca
Puertas de aluminio/ acero
8 tornillos de cabeza avellanada M6 × 25 y tuercas
remachadas M6
remachadas M5
2 tornillos cilíndricos M6 × 12 y tuercas remachadas M6
738
Y Y
1 2
36 92
66 122
86 142
Y Y
4 5
10 46
33 69
Fijación DIN a la izquierda
Puertas de madera
8 tornillos para madera Ø6 × 50
2 tornillos para madera Ø5 × 50
2 tornillos para madera Ø6 × 30
30
5 5
50 50
4 Base dintel-borde inferior
5 Espacio necesario del sistema de sensores
* medida de función importante
Preparación del montaje
3
130
4
17
