Montaje De Hoja Simple Con Kit De Montaje De La Cubierta Adicional O Con Cobertor Prolongado - GEZE Powerturn Serie Instrucciones De Montaje Y Mantenimiento

Preparación del montaje
6.2.7

Montaje de hoja simple con kit de montaje de la cubierta adicional o con cobertor prolongado

Montar solo componentes homologados.
Cobertor dividido, longitud = mín. 115 mm

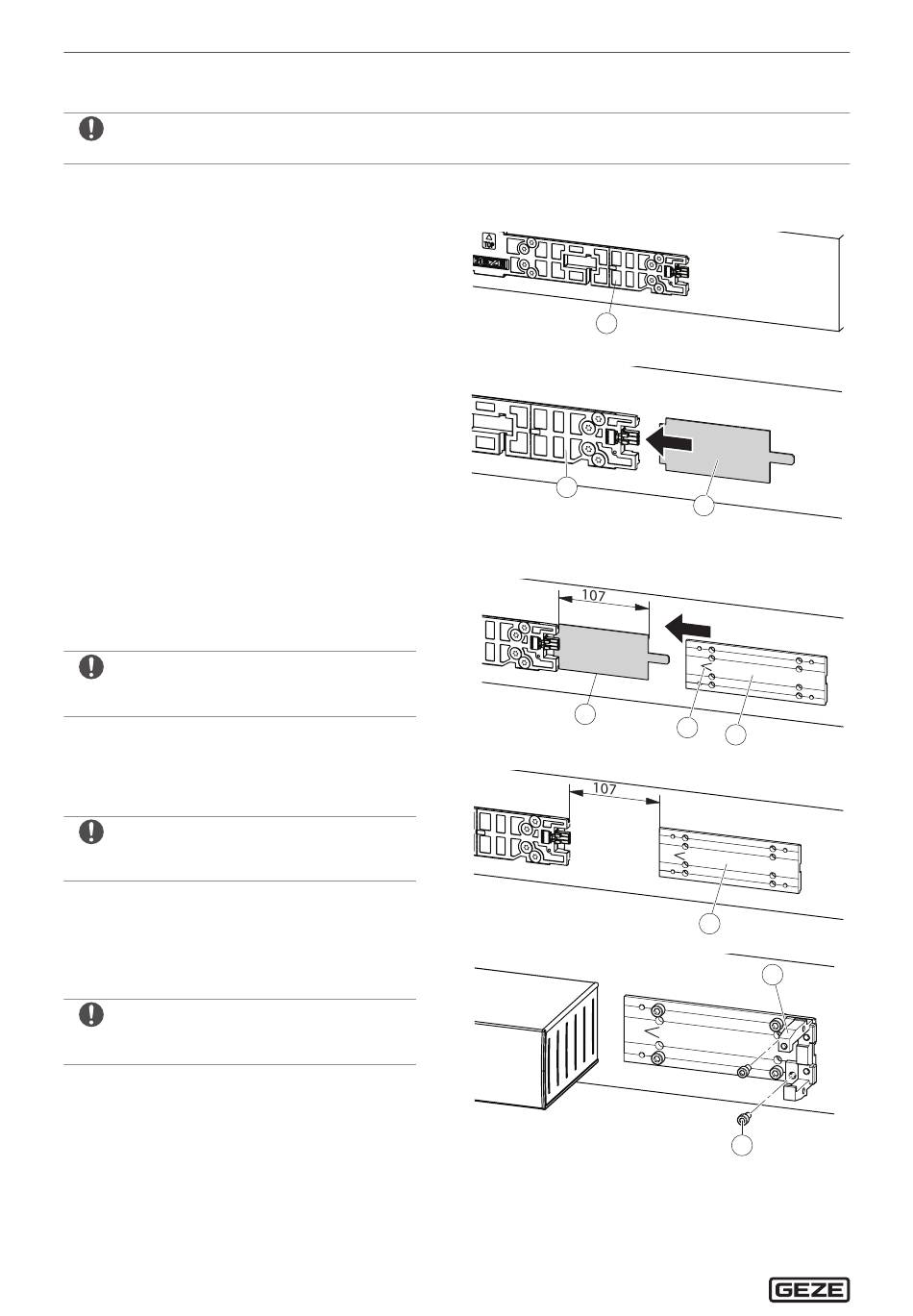

Montar la placa de montaje (1)
X
(ver el capítulo 7.1).
Deslizar la plantilla (2) en la placa
X
de montaje (1).
Orientar la placa base (4) en la plantilla (2),
X
en caso necesario, emplear un nivel de
burbuja o según el contorno de la puerta.
Marcar las posiciones de taladrado.
X
Retirar la plantilla.
X
Si se instala un sensor de humo, la marca en V (3)
deberá indicar en dirección al automatismo.
Taladrar los orificios y atornillar la placa
X
base (4).
Si la longitud de la placa base es mayor
a 500 mm, estarán preparados taladros de fija-
ción adicionales en el centro de la placa base.
Fijar el soporte de cobertor (5) con 2 tor-
X
nillos cilíndricos M5 × 10 (6).
En caso de que la placa base sea mayor
a 500 mm, está previsto un soporte de cober-
tor adicional en el centro.
20
1
1
2
2
3
4
4
Powerturn
5
6
