8 Nm ± 10%
2
7A
Pose des composants kit
Important
Avant la pose, vérifier que tous les composants sont propres et en
bon état. Prendre toutes les précautions nécessaires pour éviter
d'endommager toute partie dans laquelle on intervient.

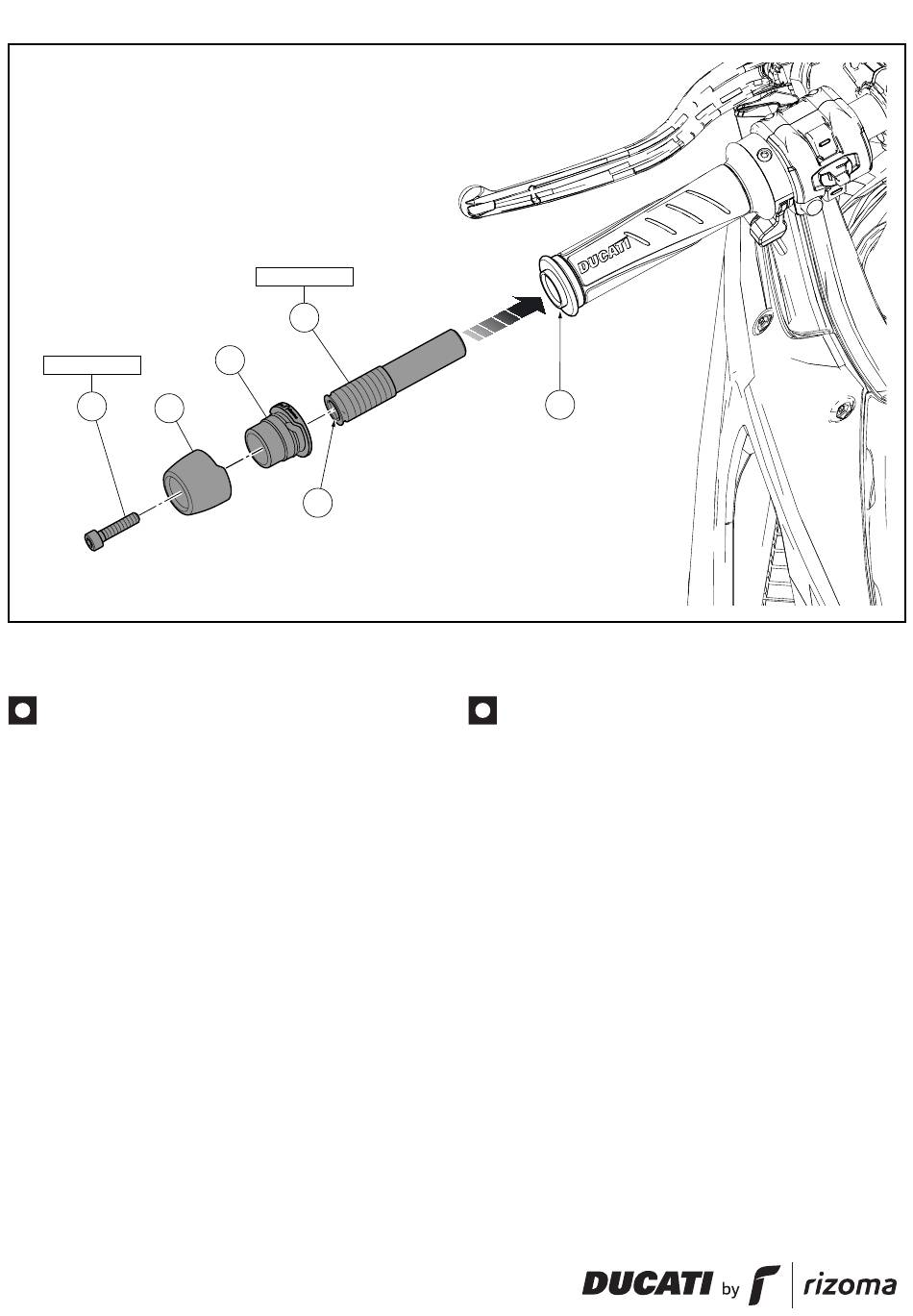

Pose de l'ensemble contrepoids gauche
Pré-installer le cache contrepoids (8A) sur l'insert en aluminium
(7B). Présenter le pivot (1) sur le guidon (F) en utilisant la prise de
clé (1A) en tête du pivot (1). Serrer l'axe (1) au couple prescrit. Insé-
rer la vis (2) sur l'ensemble contrepoids (7). Positionner l'ensemble
contrepoids (7) en tête du guidon (F) et présenter la vis (2). Serrer
la vis (2) au couple prescrit.
4 4
25 Nm ± 10%
1
7B
1A
F
Montage der Bestandteile des Kits
Wichtig
Vor der Montage überprüfen, dass alle Bestandteile sauber sind
und sich im perfekten Zustand befinden. Alle erforderlichen Vor-
sichtsmaßnahmen treffen, um eine Beschädigung des jeweiligen
Bereichs, in den man arbeitet, zu vermeiden.
Montage der Einheit des linken Gegengewichts
Die Abdeckung des Gegengewichts (8A) am Aluminium-Ein-
satz (7B) vormontieren. Den Bolzen (1) unter Verwendung des
Schlüsselansatzes (1A) am Kopfteil des Bolzens (1) am Lenker (F)
ansetzen. Den Bolzen (1) mit dem angegebenen Anzugsmoment
anziehen. Die Schraube (2) in die Einheit des Gegengewichts (7)
einfügen. Die Gegengewichteinheit (7) am Lenkerabschluss (F) an-
ordnen und die Schraube (2) ansetzen. Die Schraube (2) mit dem
angegebenen Anzugsmoment anziehen.
ISTR 1001 / 00
