INTELLIGENTE WETTERSTATION
EINFÜHRUNG:
Herzlichen Glückwunsch zum Erwerb dieser modernen Wetterstation, einem Beispiel für
hervorragendes Design und modernste Messtechnik. Die Station bietet Ihnen funkgesteuerte
Zeitanzeige, Anzeige von Datum, Kalender, Wettervorhersage, Mondphase, Raum- und
Außentemperatur und –luftfeuchtigkeit, Luftdruck sowie verschiedene Alarmeinstellungen für
unterschiedliche Wetterbedingungen. Das Gerät informiert Sie immer über das aktuelle Wetter.
Der Betrieb des Produkts ist einfach und leicht verständlich. Lesen Sie bitte zum besseren
Verständnis der Wetterstation und zur optimalen Ausnutzung aller ihrer Vorzüge diese
Betriebsanleitung aufmerksam durch.
MERKMALE:

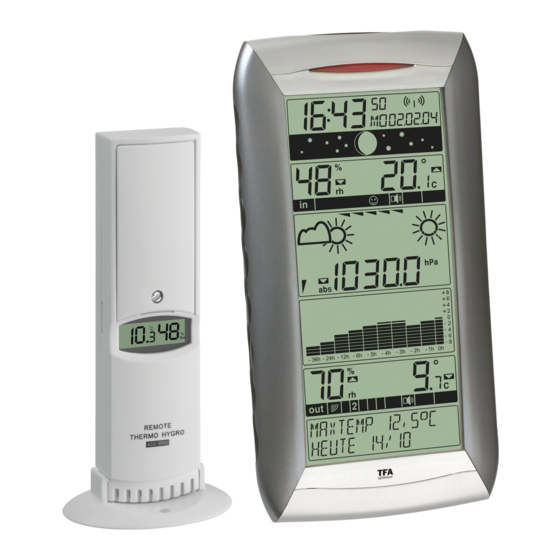

Die Intelligente Wetterstation
Funktionstasten an
beiden Seiten der
Wetterstation
LCD-Anzeige
Wetter-
informationstext
•
Funkgesteuerte DCF77-Zeitanzeige mit manueller Einstelloption
•
DCF-Zeitempfang EIN/AUS (ON/OFF), vom Benutzer wählbar
•
12-/24-Stunden-Zeitanzeigeformat
•
Zeitzone einstellbar (±12 Stunden)
•
Kalenderanzeige (Wochentag, Tagesdatum, Monat, Jahr)
•
Weckzeitalarmeinstellungen
•
Anzeige von 12 Mondphasen während des ganzen Jahres
•
Wettervorhersage mit 4 Wettersymbolen und Wettertendenzanzeige
•
Temperaturanzeige in °C/ºF
•
Luftfeuchtigkeitsanzeige als RH%
•
Raumtemperatur- und Raumluftfeuchtigkeitsanzeige mit Speicherung der Minimal- und
Maximalwerte sowie Zeit/Datum der Speicherung
•
Raumkomfortanzeige
•
Raumtemperaturalarm NIEDRIG/HOCH
•
Raumluftfeuchtigkeitsalarm NIEDRIG/HOCH
•
Außentemperatur- und Außenluftfeuchtigkeitsanzeige mit Speicherung der Minimal- und
Maximalwerte sowie Zeit/Datum der Speicherung
•
Außentemperaturalarm NIEDRIG/HOCH
•
Außenluftfeuchtigkeitsalarm NIEDRIG/HOCH
•
Anzeige des relativen Luftdrucks in den Einheiten hPa, inHg oder mmHg
TFA IQ-WS 35.1040
Betriebsanleitung
1
Aufhängeöse
Batterie-
fach
Klappbarer
Aufsteller
